电动角位台ST304EC15H俯仰台 电动滑台 旋转位移台 角度工作台生产厂家-厂家报价-厂家供应

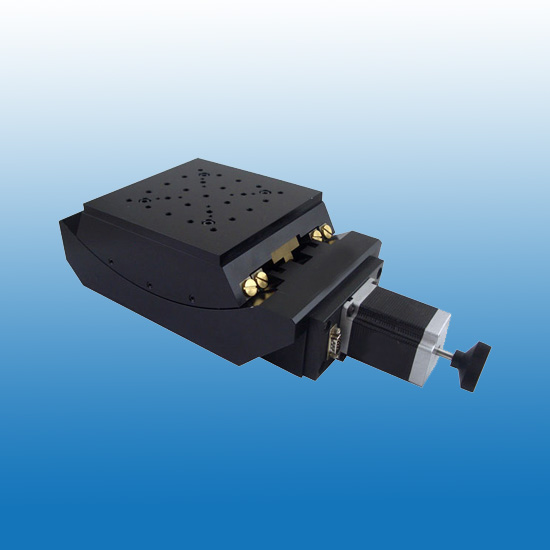

电动角位台:ST304EC15H
※标配步进电机使用我公司自主研发的运动控制器可对其实现自动化控制
※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
※采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小
※设计精巧的消空回结构，可调整长期使用造成的空回间隙
※特殊的结构设计保证了角位台台面极低的偏摆和倾斜，使运动更加平稳
※台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
※步进电机和蜗杆通过进口高 品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
※电动角位台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
※具有限位功能，初始零位功能，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
|
型号
|
ST304EC15H
|
|
角度范围
|
±15°
|
|
台面尺寸
|
160mm×160mm
|
|
传动比
|
400∶1
|
|
旋转中心高
|
139 mm±0.2 mm
|
|
驱动机构
|
蜗轮和蜗杆机构
|
|
导轨形式
|
交叉滚柱导轨
|
|
步进电机(1.8°)
|
57BYGH208-3004
|
|
中心承载
|
30kg
|
|
重量
|
2.5kg
|
|
分辨率
|
≈0.007°≈25″（无细分）
≈1.3″（20细分） |
|
旋转中心精度
|
0.03 mm
|
|
速度
|
10°/sec
|
|
重复定位精度
|
±3″
|
|
定位精度
|
±8″
|
|
空回
|
±3″
|
|
丢步
|
2″
|
|
主体材料
|
硬质铝合金
|
|
表面处理
|
阳极氧化染黑
|
