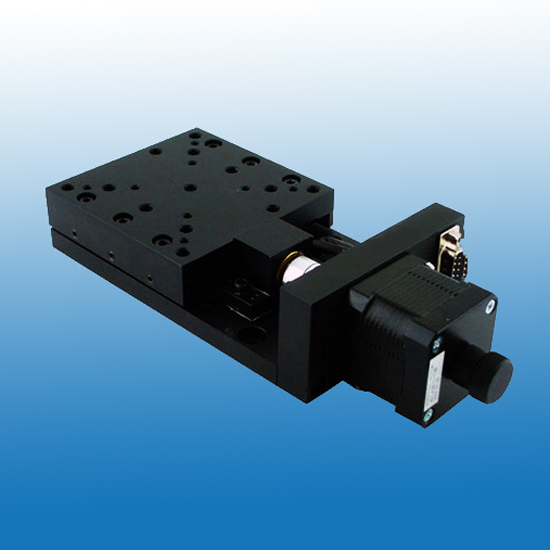

电动平移台：ST102EC（15-75）
※产品结构小巧轻薄，适合轻载，低速使用，科学试验使用
※高 品 质精磨丝杠驱动，小导程，相同细分数可达到更高的分辨率
※巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到小
※导轨采用交叉滚柱导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用
※两端装有零位和限位开关，方便准确定位和保护产品
※可换装伺服电机，光栅尺，接受产品的改制和量身定制
|

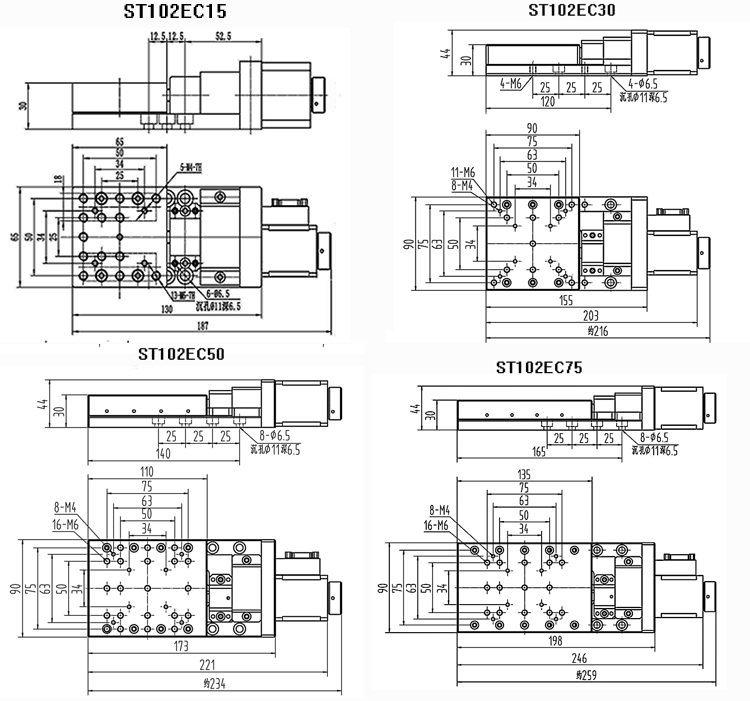

产品型号
|
ST102EC15
|
ST102EC30
|
ST102EC50
|
ST102EC75
|
|
行程
|
15 mm
|
30 mm
|
50 mm
|
75 mm
|
|
台面尺寸
|
65×65mm
|
90×90 mm
|
90×110mm
|
90×135mm
|
|
螺杆规格
|
研磨丝杆（导程0.5 mm）
|
研磨丝杆（导程1 mm）
|
||
|
导轨
|
精密交叉滚柱导轨
|
|||
|
步进电机(1.8°)
|
42BYGH47-1684
|
|||
|
主体材料
|
硬质铝合金
|
|||
|
表面处理
|
阳极氧化染黑
|
|||
|
台面承载
|
10kg
|
15kg
|
20 kg
|
|
|
重量
|
1.2kg
|
1.25kg
|
1.4kg
|
1.7kg
|
|
分辨率
|
2.5μ（无细分）
0.125μ（20细分） |
5μ（无细分）
0.25μ（20细分） |
||
|
速度
|
5mm/sec
|
10mm/sec
|
||
|
重复定位精度
|
3μ
|
5μ
|
||
|
定位精度
|
10μ
|
|||
|
直线度
|
5μ
|
8μ
|
12μ
|
|
|
运动平行度
|
10μ
|
15μ
|
||
|
俯仰
|
25″
|
|||
|
偏摆
|
20″
|
|||
|
回程间隙
|
2μ
|
|||
|
丢步
|
2μ
|
|||
|
可加装限位开关和光耦开关
|
||||
|
可加装光栅尺(G)
|
||||
|
可换装伺服电机(D)
|
||||
