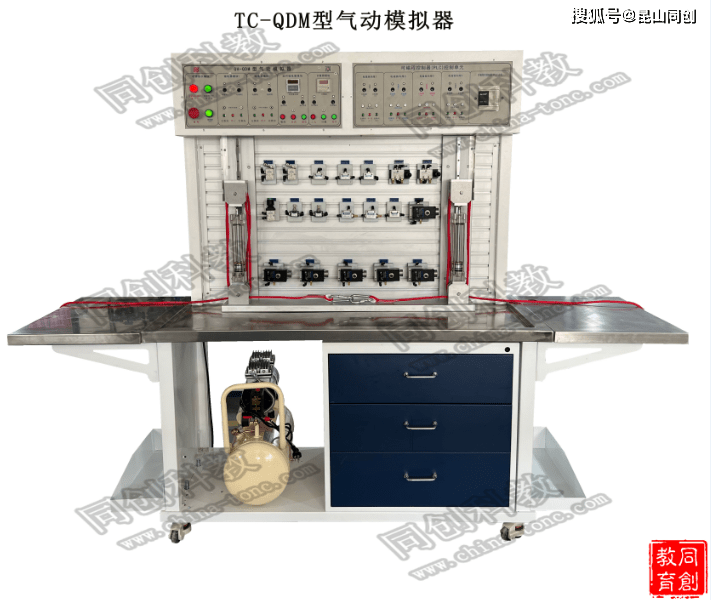

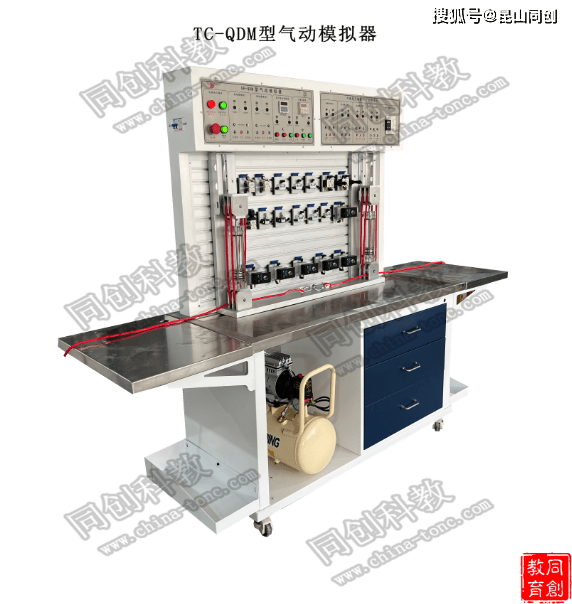

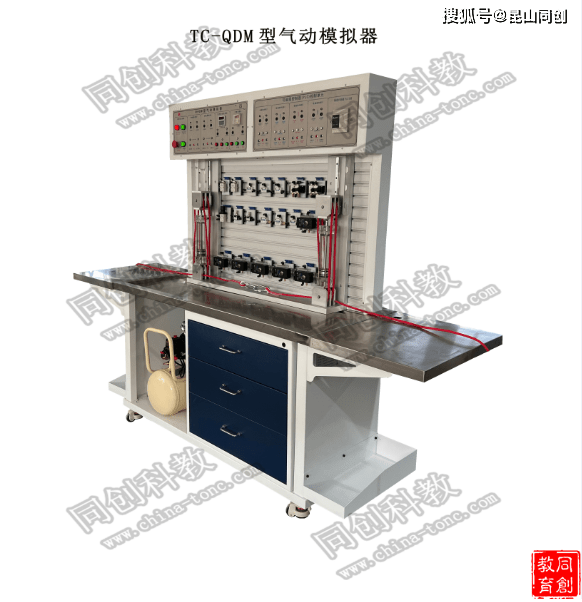

TC-QDM型气动模拟器

一）实训台平台： 实训平台采用钢制框架，表面喷涂，美观大气，作为接触较多的操作水平平台表面采用亮面拉丝不锈钢材质，克服了冷轧板表面喷塑容易掉漆、变色发黄，不易清洁等缺点。结构牢固可靠，外观美观。实验安装面板为带“T”沟槽形式的铝合金型材结构，可以方便、随意地安装液压元件，搭接实验回路。模块化结构设计，配有安装的底板，实验时可以随意在通用铝合金型材板上，组装回路操作简单方便。 二）动力气源部分采用小型静音式医用空气压缩机，带有空气干燥器，调压阀、安全阀等，自带电机控制系统，另配有两个气瓶：主气瓶和工作气瓶。 三）气动元器件部分包括气动执行部件和气动控制部分 气动执行部分为作动筒； 气动控制部分包括空气控制板、空气扫线系统、阀组等。为了便于展示气动部件的内部结构，作动筒、控制阀组等外壳均采用透明有机玻璃制作，这样气动元件的结构一目了然，阀芯动作可视化。 四）电气控制单元 使用电源：标准供电电源——AC220V（±5%）、50HZ，带短路保护、漏电保护、过载保护等功能； 控制电压：安全控制电压—DC24V，8A； 使用环境要求：能在环境温度-10℃～+50℃，湿度：20%～90%下使用； 可编程序控制器(PLC)：三菱PLC，FX3SA，带12个输入和8个输出，并配有与计算机通讯的下载线缆。 漏电脱扣器：直流24V电源，电磁阀输出控制口，接近开关，磁性开关，连接线缆，插座，按钮，指示灯等。 三、气动模拟器的功能： 一）常见气动元件的结构原理认知实训实验； 二）常见气动控制回路实验； （1）气缸——直接控制（单电控） （2）气缸——间接控制（双电控） （3）气缸——逻辑“与”控制（直接控制） （4）气缸——逻辑“或”控制（间接控制） （5）气缸往返运动控制 （6）气缸——自锁电路实训（断开优先） （7）气缸——自锁电路实训（导通优先） （8）气缸——往返运动控制（非接触） 三）横向干液货补给装置气动系统实验 （1）横向干液货补给装置气动系统组成 （2）横向干液货补给装置气动系统工作原理 （3）横向干液货补给装置气动系统操作使用方法
