有机肥设备之斗式提升机

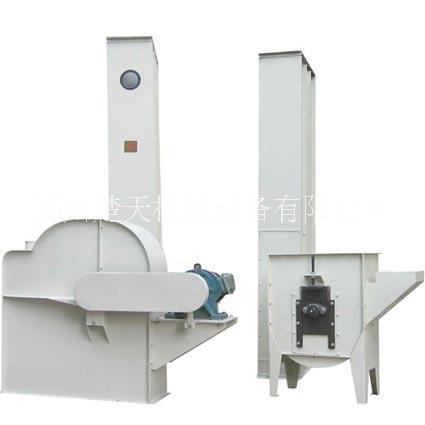

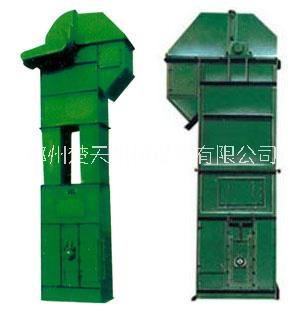

一：斗式提升机简介 斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造，PP无毒料斗使该型斗式提升机使用更加广泛，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料，可通过包装机的信号识别来控制机器的自动停启。 斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。分为环链、板链和皮带三种。 二：斗式提升机工作原理 工作原理：料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。 斗式提升机：适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。 三：斗式提升机主要构件 斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）。 料斗 a、圆柱形斗：深斗、斗口呈65º倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。 浅料斗：口呈45º倾斜，深度小，用于潮湿的和流动性的粒状物料。 【深料斗：深斗一般物料比较干燥流动性好。】 【三角形料斗：物料一般是定向自流式卸料。】　　 b、尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。 牵引构件 (a)橡胶带：用螺钉和弹性垫片固接在带子口，带比斗宽35～40mm，一般胶带输送温度不超过60℃的物料，耐热胶带可以输送达到150℃的物料。 (b)链条：单链条固接在料斗后壁上；双链与料斗两侧相连。链式提升机当料斗宽度为160～250mm时采用单链，当料斗为320～630mm时采用双链，主要缺点是链节之间磨损大，增加检修次数。 链轮 斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。 　　链轮的齿形的设计：链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。 四：斗式提升机主要特点 1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。 2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。 3.运行可靠性好,设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。 4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。 适当改装 斗式提升机作为一种应用极为广泛的垂直输送设备，已经广泛应用于粮食、饲料及种子加工业。但是在使用中也出现了一些问题，为使其工作性能和可靠性增强，对其进行了改进。 1.在斗式提升机的机头部装有防逆转装置。在斗式提升机工作中动力突然中断时，反转对于斗式提升机是很危险的。斗式提升机在提升过程中，其一侧是盛满物料的上行畚斗，另一侧是卸完物料的下行空畚斗。动力中断后，斗式提升机由于重力作用必发生逆转。物料随着畚斗的反转被卸到斗式提升机的底部，直至堆满后卡住畚斗。由于反转是一个加速的运动，而后又被突然卡住，很容易扯掉畚斗，使皮带损坏，甚至断裂。另外斗式提升机底部堆满物料，也使斗式提升机无法启动。防逆转可采用棘轮机构。 2.在斗式提升机头部和底部应设有吸风管和通风口，以保证斗式提升机在卸料和进料过程中不会形成负压和粉尘外溢。一台制作精良的输送设备，它的密封必须可靠。但良好的密封在物料卸料和进料过程中就必然会产生压力差，造成进料和卸料困难。通风口使斗式提升机内部压力与外界压力基本相等。适当的吸风避免粉尘从通风处溢出，避免浪费和清洁环境。 4修理维护 维修维护 提升机头轮和底轮传动轴安装不正容易造成料斗带跑偏，主要表现形式是：头轮和底轮的传动轴在同一垂直平面内且不平行；两传动轴都安装在水平位置且不在同一垂直平面内；两传动轴平行，在同一垂直平面内且不水平。出现上述情况后，料斗带跑偏，易引起料斗与机筒的撞击、料斗带的撕裂。另外生料入库提升机头轮部位由于长时间、高强度的连续运行，往往在头轮橡胶瓦片部位出现局部起鼓、脱层、磨损等问题，长时间的带病运行给企业的安全生产带来隐患。皮带及设备部件价格较高，传统方法无法实现现场短时间修复，给企业带来很大困扰。 该类问题一旦发生，一般修复方法难以解决，拆卸更换、吊装运输等费时费力，造成的停机停产时间大大延长，并且工人的劳动强度大大增加，给企业带来不可挽回的巨额经济损失。西方主要使用高分子复合材料处理该类问题，其中应用最为广泛的是福世蓝技术体系。高分子复合材料以其优良的机械性能及良好的粘接性，使得该问题得以圆满解决。不仅可延长设备使用寿命、提高生产率，并且在不占用额外的停机停产时间的同时，简单有效的避免该问题出现的二次可能性，给企业安全连续化生产保驾护航。 5选用须知 常见分类 斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为： 1、TD系列斗式提升机 其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号 2、TH系列斗式提升机 TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。 3、NE系列板链斗式提升机 NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。 4、TB系列斗式提升机 TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代 。 5、TG系列斗式提升机 TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食斗式提升机。 6、其它型号斗式提升机 常见的斗式提升机型号还有HL系列环链斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。 注意事项 斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料，普通胶带物料温度不超过60°C，夹钢绳胶带允许物料温度达80°C，耐热胶带允许物料温度达120°C，环链、板链输送物料的温度可达250°C。 型号选用 作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素： 1、物料的形态：物料是粉状还是颗粒状还是小块状。 2、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。 3、物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。 4、单位时间内的输送量。 一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
