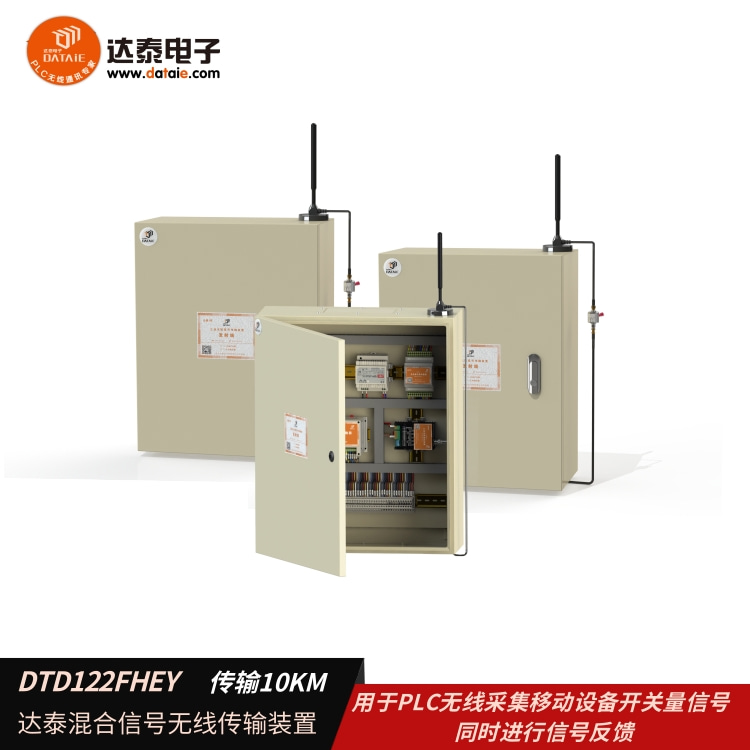

推焦车与地面除尘站无线通讯系统 ★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。 一、产品介绍 达泰1系DTD122FHEY双向混合信号无线传输装置是集成前端数据采集、传输、控制为一体的无线智能测控终端，还具有资源扩展功能。 工业级混合信号无线终端可以直接替代传统有线变送器实现无线模拟量采集和传输，解决了有线方案施工繁琐、设备后期维护成本高的难题。发射终端同时采集标准4-20mA电流信号和开关量信号，并通过全数字无线方式传送，远端的接收终端收到发射端的信号后立即处理输出多路继电器开关及4-20mA电流信号， 可以接入显示仪表、PLC或DCS等设备并驱动电磁阀、变频器等执行机构。产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过8年以上。 混合信号传输装置_副本_副本.jpg 二、产品选型 达泰1系工业级混合双向无线信号传输装置-DTD122FHY DTD122FHY选型.jpg 远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改 三、应用背景 攀钢集团攀枝花钢钒有限公司炼铁厂1、2号焦炉机侧摘门除尘，采用“机侧水封+布袋除尘”技术。工艺流程为在推焦车作业前，推焦车将信号送到地面除尘站，地面站通风机由低速到高速运行，然后打开炉门、推焦、平煤、关闭炉门的操作过程中会产生大量烟尘。这些烟尘由设置在推焦车上的吸尘罩收集，经机侧水封槽导入集尘总管，烟气经过布袋除尘器净化后经烟囱达标排放。 四、无线技改需求 在除尘流程中，推焦车司机需要实时掌握除尘器风机转速，并且根据需求向推焦监控室PLC端发射风机运转请求。监控室PLC根据程序判别，是否执行该操作并给予推焦车司机反馈。由于推焦车是移动设备，不便于布线，故业主决定对除尘控制系统中两台推焦车，地面除尘站，中控室之间的风机启停、高低速反馈信号及推焦车行走信号采用无线的方式建立通讯，从而取代人工对讲机及手动控制。 图片2.png 除尘系统描述： 1. 1、2号焦炉分别对应1、2号推焦车作业。 2. 两台推焦车轨道行走最远相距300米，地面控制室在轨道右侧位置。 3. 1号、2号焦炉是通过共用一个除尘系统来完成推焦除尘作业，即2个推焦车共用一个风机来除尘。1号、2号推焦车工作流程完全一样。 4. 中控室PLC柜与地面除尘站之间是依靠有线方式通讯，采用西门子S7-300plc。 5. 推焦机驾驶室装有，1个数显表用于查看除尘风机转速；2个按钮用于向中控室发送风机的高低速运转信号；3个指示灯分别显示推焦除尘作业中，风机的高速反馈、低速反馈以及允许走行信号。 远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改 五、无线解决方案 经过达泰无线通讯技术人员对客户需求的分析，决定在1号、2号推焦车上安装分别安装一台DTD122FHEY-1AO2DI3DO达泰双向混合信号无线传输装置；在中控室PLC端安装一台DTD122FHEY-2AI6DI4DO达泰无线双向混合信号传输装置来实现用户需求。 推焦车司机可收到由推焦监控室发来的风机转速情况。在需要进行除尘作业时，向中控室发布风机高速运转请求，中控室PLC判定是否执行，在风机处于高速运转后将高速信号反馈给两辆推焦车，同时另一辆车的“允许行走”指令灯发生变化。此举即解决了推焦车与除尘风机的通讯问题，也解决了两辆推焦车之间除尘配合的问题。提高作业安全性与时效性。 无线通讯方案示意图 ▼ 图片1.png 远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改 六、无线方案的好处 核心优势对比.jpg 远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改 七、成功案例 ? 宝钢湛江钢铁有限公司，消防用水流量无线监测，5KM ? 鞍山钢铁集团公司，厂区内分散多点模拟量无线传输，1KM（多项目使用） ? 河北天柱钢铁公司，厂区内多处流量计信号采集，（多项目使用） ? 包头钢铁（集团）有限责任公司，实现水池水泵无线自动控制功能，1.5KM ? 吐鲁番中企铜业有限公司，4个雷达液位计与PLC模拟量无线传输，2公里 ? 平庄煤业(集团)有限责任公司,矿区各区域水池液位以及PLC和组态软件无线通讯,5Km ? 四川龙蟒钛业股份有限公司，30多台分布仪表4-20mA信号传输到不同DSC系统上，2KM ? 龙口矿业集团有限公司，泵房混合信号和DCS无线控制，2千米 ? 浙江青山钢铁有限公司，西门子PLC之间无线通讯，500M ? 山西省长治钢厂 ， 主站300PLC和6个移动车子无线，150M ? 吉林首钢通化钢厂分公司，厂里6个模拟信号通过无线传DCS上 ，300M ? 首钢集团有限公司迁钢公司烧结厂，现场传感器到PC，600M ? 中钢集团邢台轧轨厂，行车上接近开关通过无线传到手持机，50M ? 安阳钢铁集团有限责任公司，分散仪表模拟量信号到PLC，300M ? 安徽马鞍山钢厂，堆取料机到DCS上，300m ? 上海宝钢，天车上的8个报警信号4个不同地方接收，100M ? 赤峰远联钢厂，鼓风机高压变频器远程无线调速系统，2公里 ? 南京钢厂，斗轮机无线控制，300m（多项目使用） ? 宁波钢铁有限公司，压力阀门一发两收，1公里（多项目使用） ? 营口嘉晨集团钢铁厂，移动小车和地面除尘无线，300米 ? 邢台钢铁有限责任公司，车间5个设备故障报警到控制室 ? 广东省韶关钢铁，485仪表到力控，3KM ? 广西柳钢集团有限公司，地下室水池液位及控制信号传输到PLC（S7-300），300M ? 石横特钢集团，水池水位监测2发1收，3公里（多项目使用） 八、公司介绍 西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明专利，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业百强供应商，参与一带一路沿线国家建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯专家团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。 九、服务介绍 1. 关于产品 我们是厂家；我们没有代理及经销商，请联系西安达泰电子有限责任公司。 2.关于快递 我们合作的快递是：顺丰、京东快递，仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递，请提前主动联系我们沟通解决。 3.关于发货 生产部根据货期安排生产，会在付款后及时安排发货。产品货期以销售合同为准。 4. 售后服务 我公司提供的产品，如因产品质量问题（人为因素损坏除外），自客户收到产品之日起六个月内包换，两年内免费维修，两年后只收取维修成本费用；无论什么问题，均可致电我公司售后技术支持，我们将全力为您解决问题，“以客户为重”是我们达泰一贯秉承的服务理念。 原文出处：http://www.dataie.com，西安达泰官网
