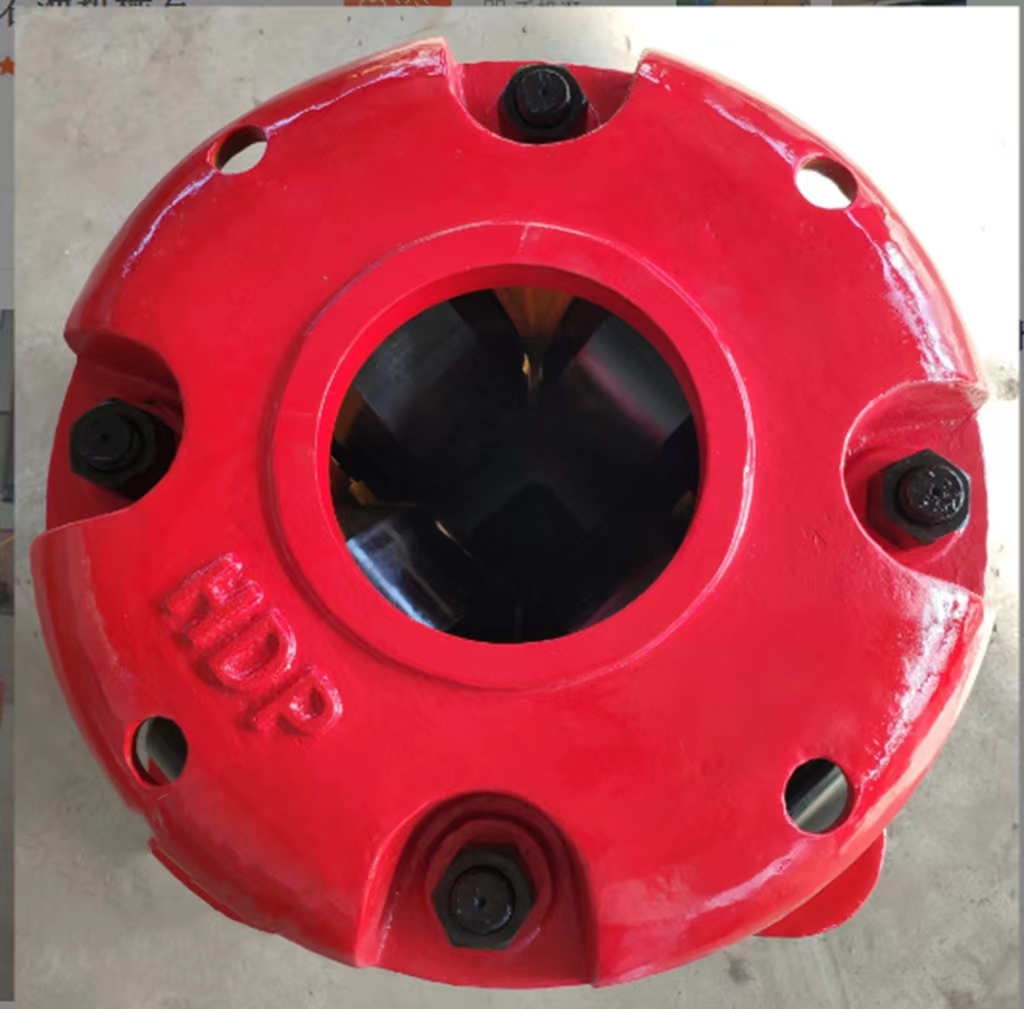

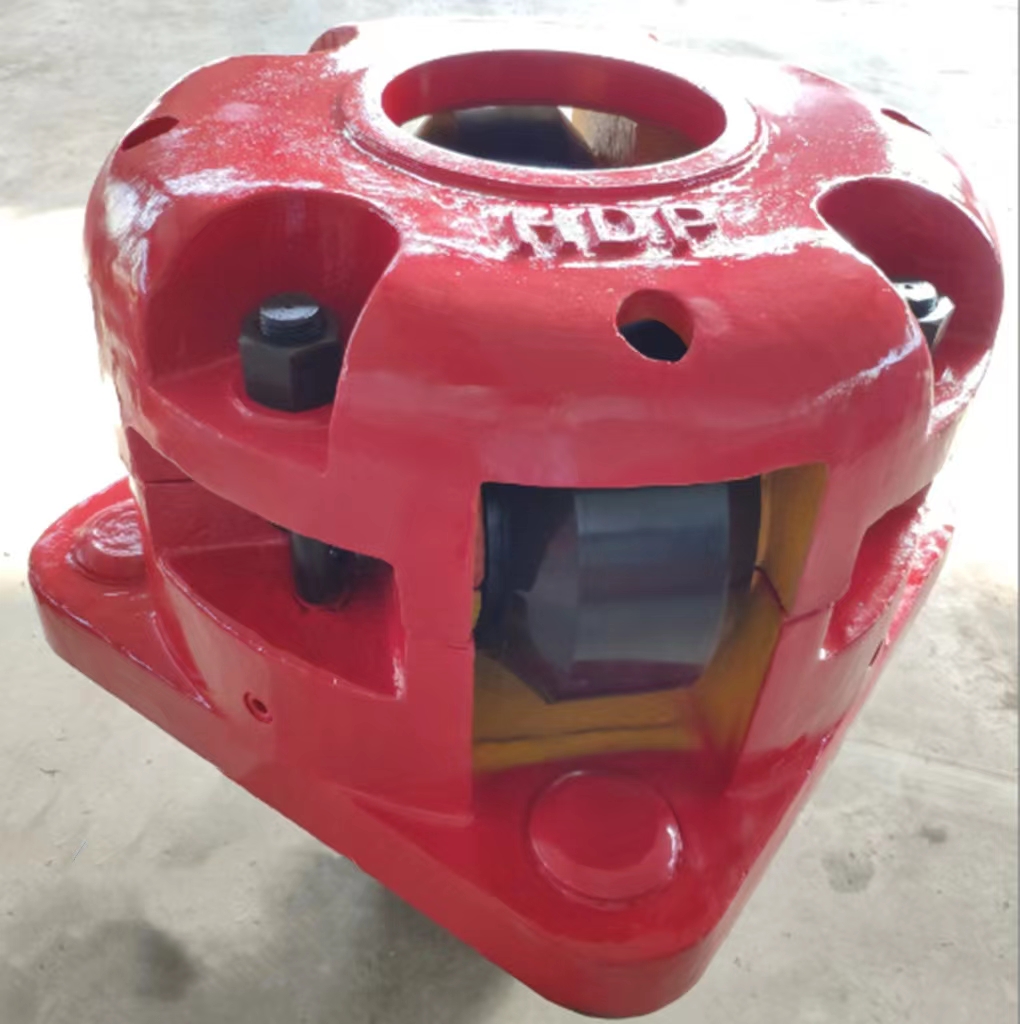

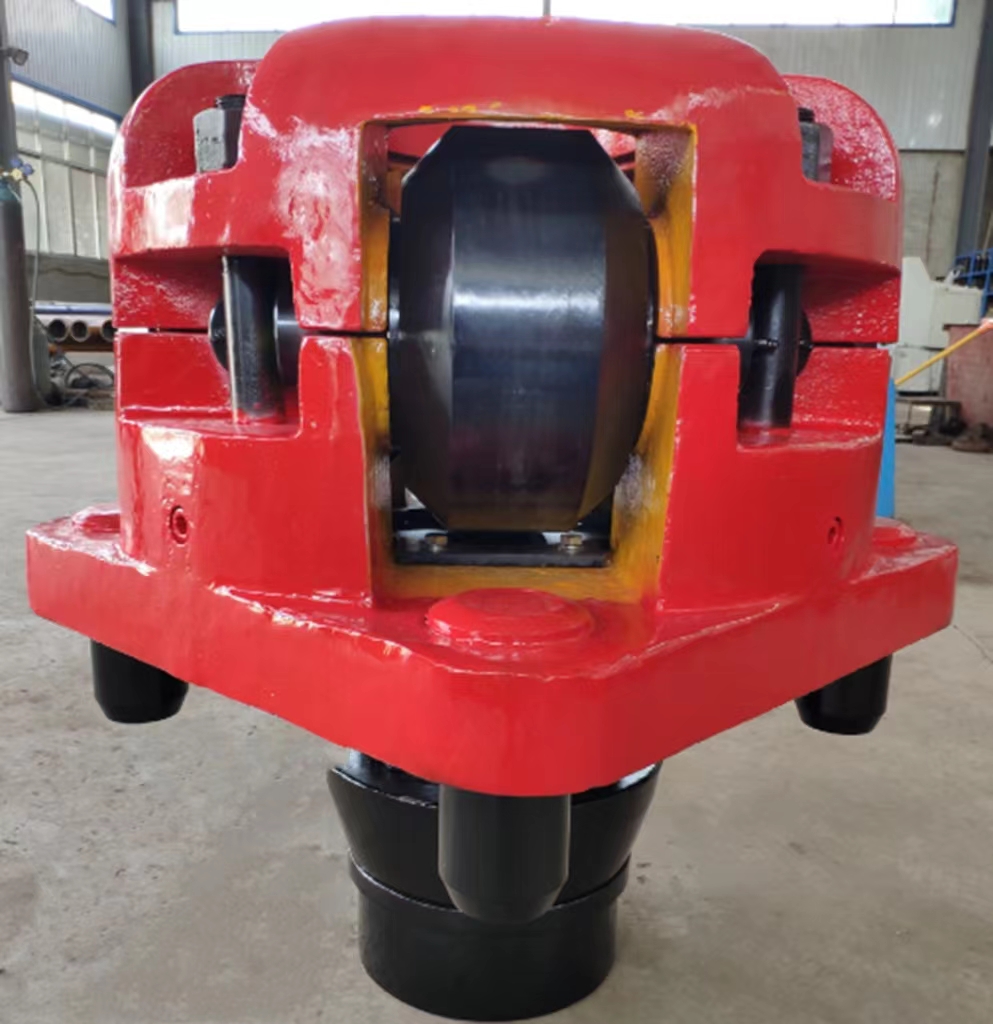

方钻杆滚子补心为石油钻井工具，与转盘方瓦相配，驱动方钻杆，该产品通过四个滚子转动减少与方钻杆的磨擦，延长其寿命。对于四方和六方不同规格的方钻杆，可以通过更换滚子与之配合。与各类转盘连接，有四方转动和销铀转动两种形式。按API Spec 7k设计、制造。适用于17.1/2-49.1/2的转盘。
转盘中心带动方钻杆旋转的一个部件。中心是方孔,外形是一个上方下圆的钢制件,套在方钻杆上,基本上不从方钻杆上拆下,在方钻杆上能滑移。卸开方钻杆与下部钻杆的丝扣,它被方钻杆，随方钻杆一起提出。转盘旋转时带动补心旋转,再转动方钻杆。方钻杆连同补心提出转盘,可以让出空间以提升和下降钻杆柱。除方钻杆补心外,尚有转盘补心(rotary bushing)它介于补心与转盘之间,亦是上方下圆的两块大方瓦,可承坐卡瓦,当下人大直径钻头或套管时,可将它分别提出,使转盘通孔完全暴露。
|
型号 |
类型 |
驱动方式 |
适用方钻杆规格(in) |
|
|
四方 |
六方 |
|||
|
HDS |
重型 |
四方 |
2.1/2-6 |
3-6 |
|
27-HDP |
销轴 |
2.1/2-6 |
3-6 |
|
|
20-HDP |
销轴 |
2.1/2-6 |
3-6 |
|
|
4KRVS |
中型 |
四方 |
2.1/2-5.1/4 |
3-4.1/4 |
|
20-HDP |
销轴 |
2.1/2-5.1/4 |
3-4.1/4 |
|
|
17-HDP |
销轴 |
2.1/2-5.1/4 |
3-4.1/4 |
|
|
4KRBM |
轻型 |
四方 |
2.1/2-5.1/4 |
3-4.1/4 |
