R4343E1014

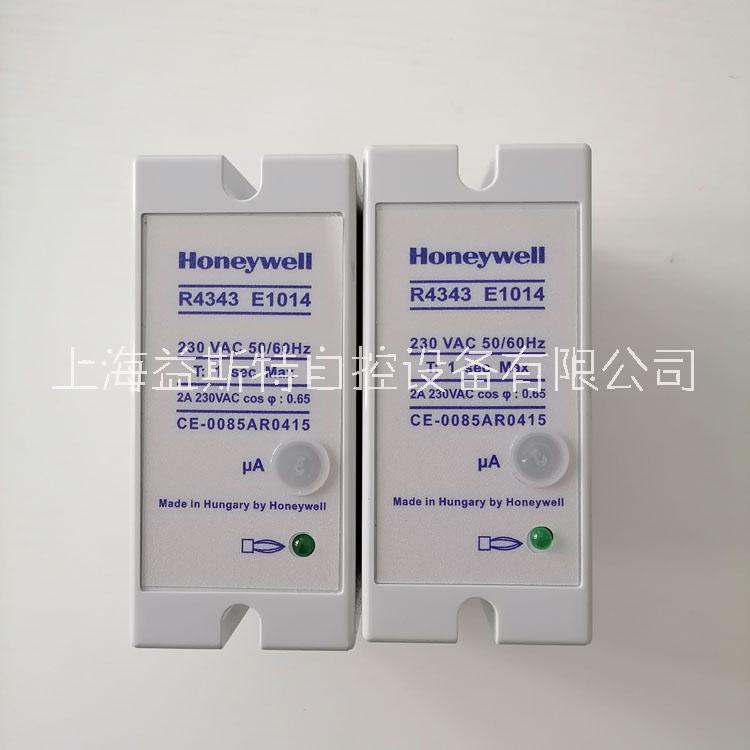

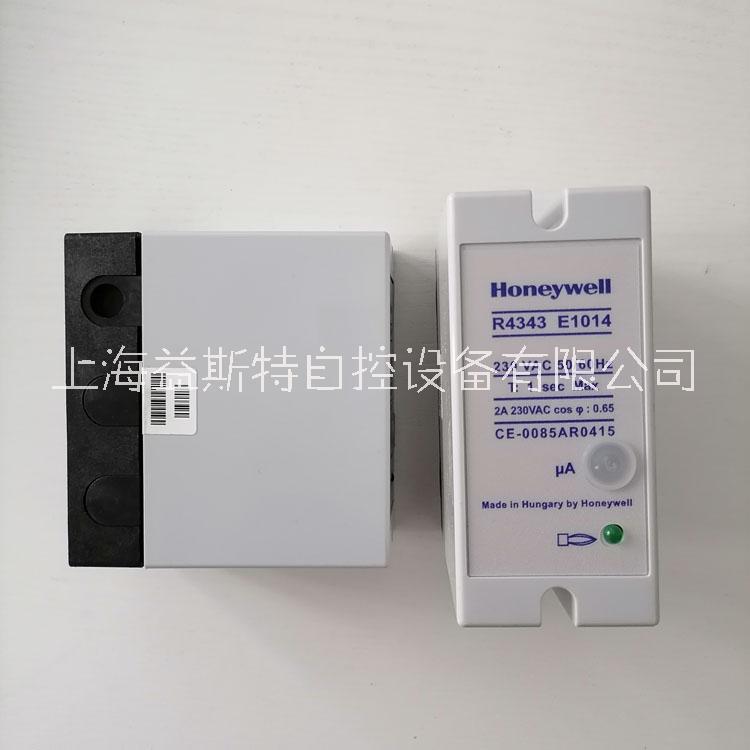

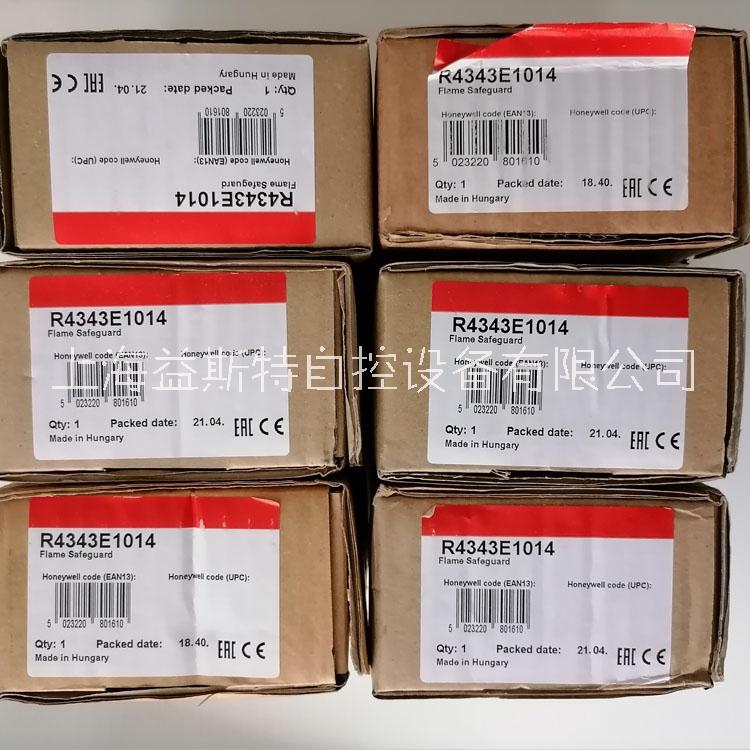

Honeywell燃烧控制器R4343E1014
R4343用于燃气/燃油系统的保护控制
1. 提供报警或切断开关,R4343D,E具有二付SPDT开关
2. 具有防点火干扰功能
3. 面板测试插口可直接得到火焰信号的读数
4. R4343D与整流型的火焰探头(离子棒,光电管)配用,R4343E与C7027,C7035小窥管紫外线火焰探头配用.
5. 防护等级: IP40

R4343D/E-火焰监视器:(220Vac,50-60HZ,含放大器)

上海益斯特Honeywell燃烧控制器R4343E1014

型号
适用探测器
基本功能
R4343D1017
C7012A/C及离子探针型火焰探测器
提供两对SPDT接点开关输出
R4343E1014
C7027,C7035,C7044
提供两对SPDT接点开关输出
底盘座接线
1．接线和过载保护应该符合当地的规则。
2．在插上开关之前确保接线的正确。
把开关插在底盘座上
1．把开关插在底盘座
2．拧紧外加螺丝把开关固定在底盘座上
3．安装完成后，按下述步骤检查火焰电流值。
