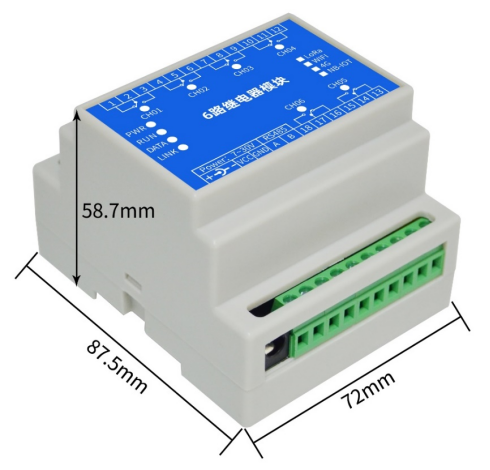

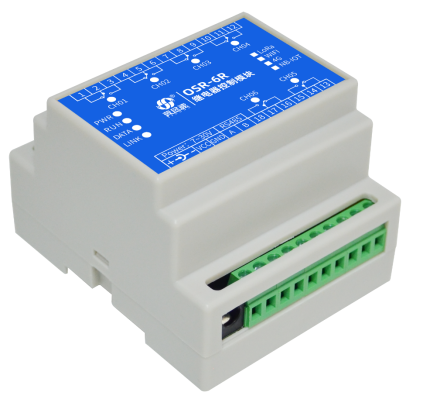

OSR-6R 继电器控制模块

1 概述 继电器（英文名称relay）是一种电控制器件，主要用于控制与保护电路中做信号转换用。它具有输入电路和输出电路，当感应元件中的输入量变化到一定值时继电器动作，执行元件便接通和断开控制回路。在电路中起着自动调节、安全保护、转换电路等作用。 OSR-6R继电器控制模块采用光耦进行隔离，驱动能力强，性能稳定，人性化设计，每一路都带有LED指示灯更能直观了解继电器状态。 ? 2 特点 ? （1）性价比 高，宽电压设计。?? （2）6路继电器控制输出。 （3）隔离RS485通讯接口。 （4）带光耦隔离，避免高电压电路干扰。 （5）带继电器指示灯，方便查看继电器的工作状态。 （6）支持点动输出，联动控制。 （7）提供配套软件，支持二次开发。 （8）可升级为4G，WIFI，LoRa，以太网等无线信号，配套APP，小程序免费。 ? 3 适用范围 ? 广泛应用于大棚种植、电力系统、工业自动化、物联网、智能家居、智能交通等需要远程控制的领域。 ? 4 产品资料 ? 输出信号：RS485 供电电压：DC12～24V 产品功耗：0.3W（12V） 工作环境：温度：－30℃～70℃；湿度：≤95%RH 可控继电器数量：6个 继电器负载能力：AC220V 1A；DC24V2A 安装方式：导轨安装（DIN35） 波?特?率：2400、4800、9600、38600、115200可设，出厂默认：9600 5 使用方法 ? 继电器控制模块有两种测试方法：上位机软件测试和RS485协议。 ? （1）使用我公司免费提供的上位机软件，通过软件可以直接控制继电器的开关状态。? （2）通过RS485协议输入命令控制各个继电器的开关状态。 6 使用上的注意事项 ? （1）继电器正在工作中，请不要用手去触碰，会有触电的危险。 （2）在进行继电器的安装、维护和处理故障的时候请先切断电源。 （3）继电器安装的时候必须严格按照说明书进行接线安装。如果连接错误可能会引起异常发热、着火等情况。 （4）如果继电器发生触点接触不良、粘连、短路等状况，会危害工作安全，一定要进行双重安全装置，保障安全。 ? 7 产品保修 ? 本产品保修期为一年。从发货之日算起，十二个月内，因产品质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。 ? 8 发货清单 ? （1）OSR-6R继电器控制模块 （2）12V2A电源适配器 （3）产品说明书，合格证，保修卡 （4）配套调试软件（扫码下载）
