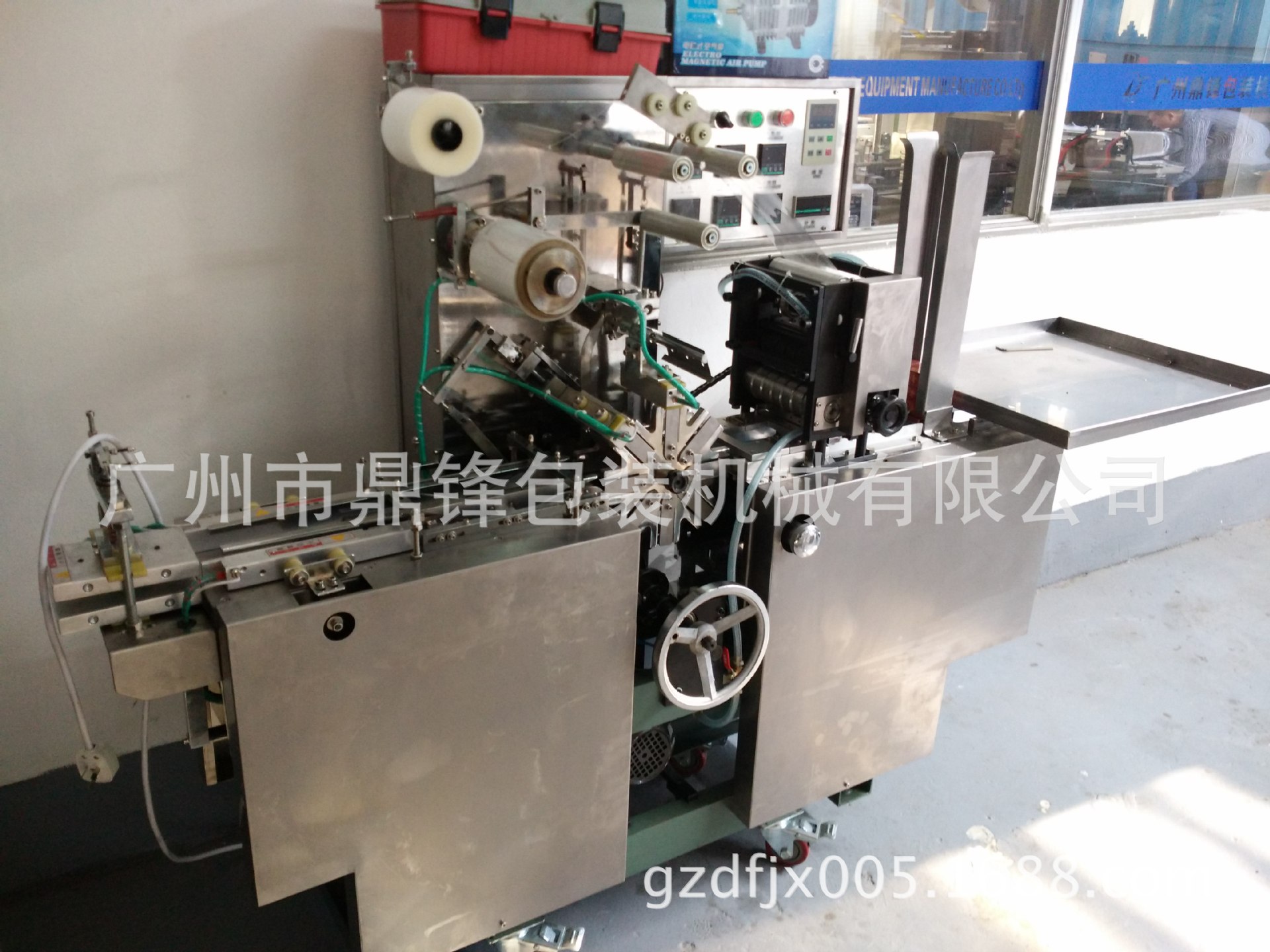

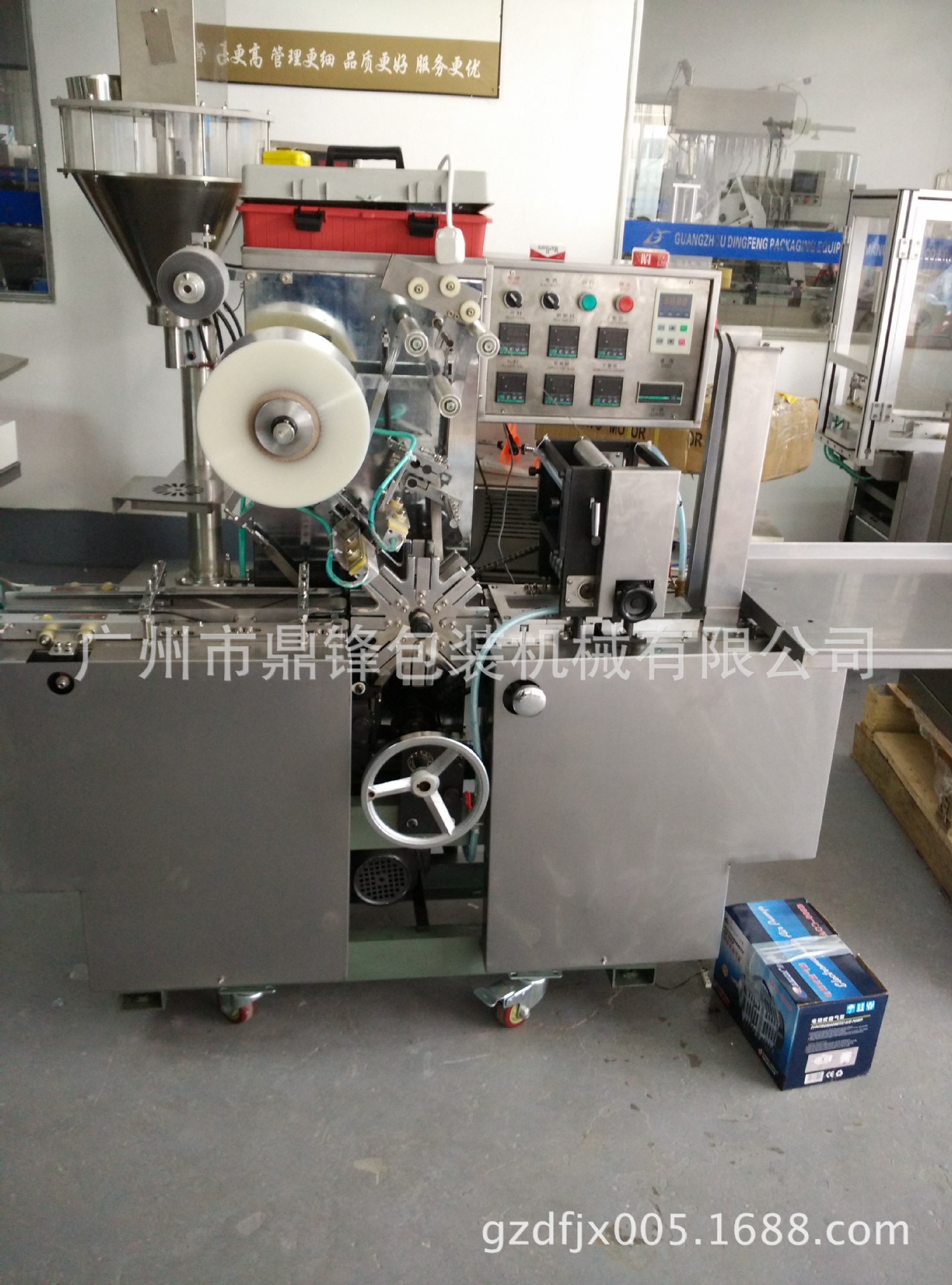

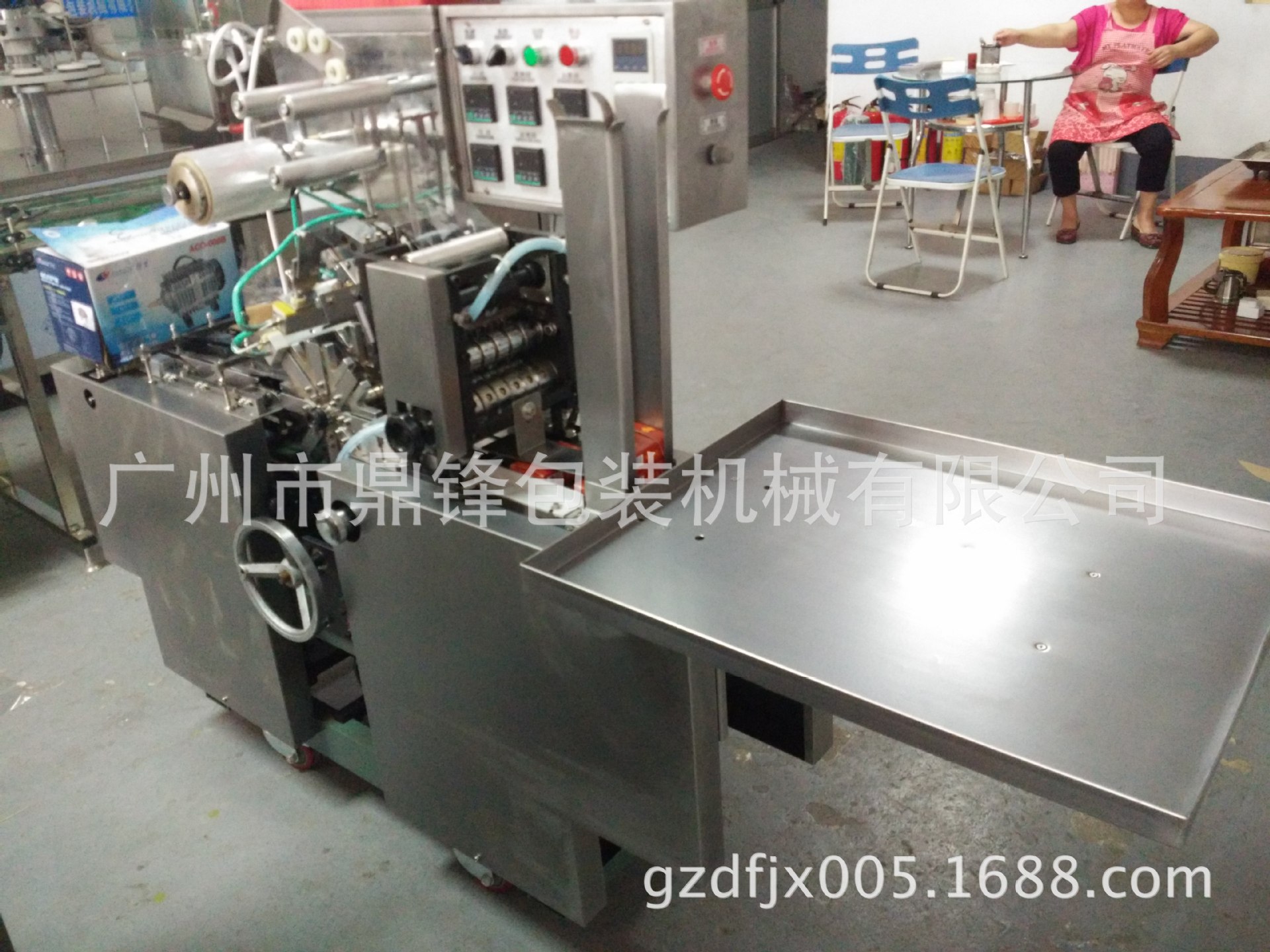

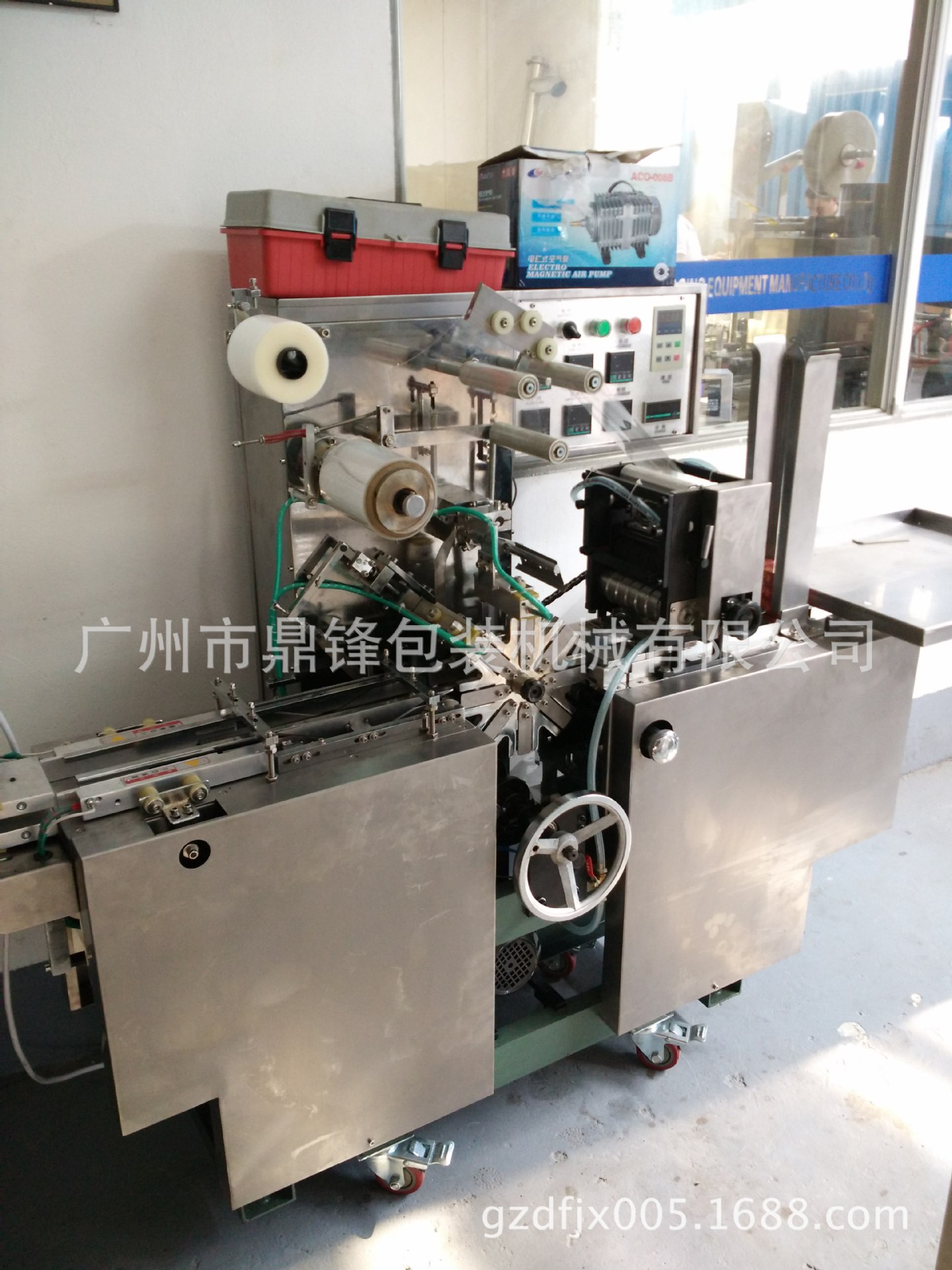

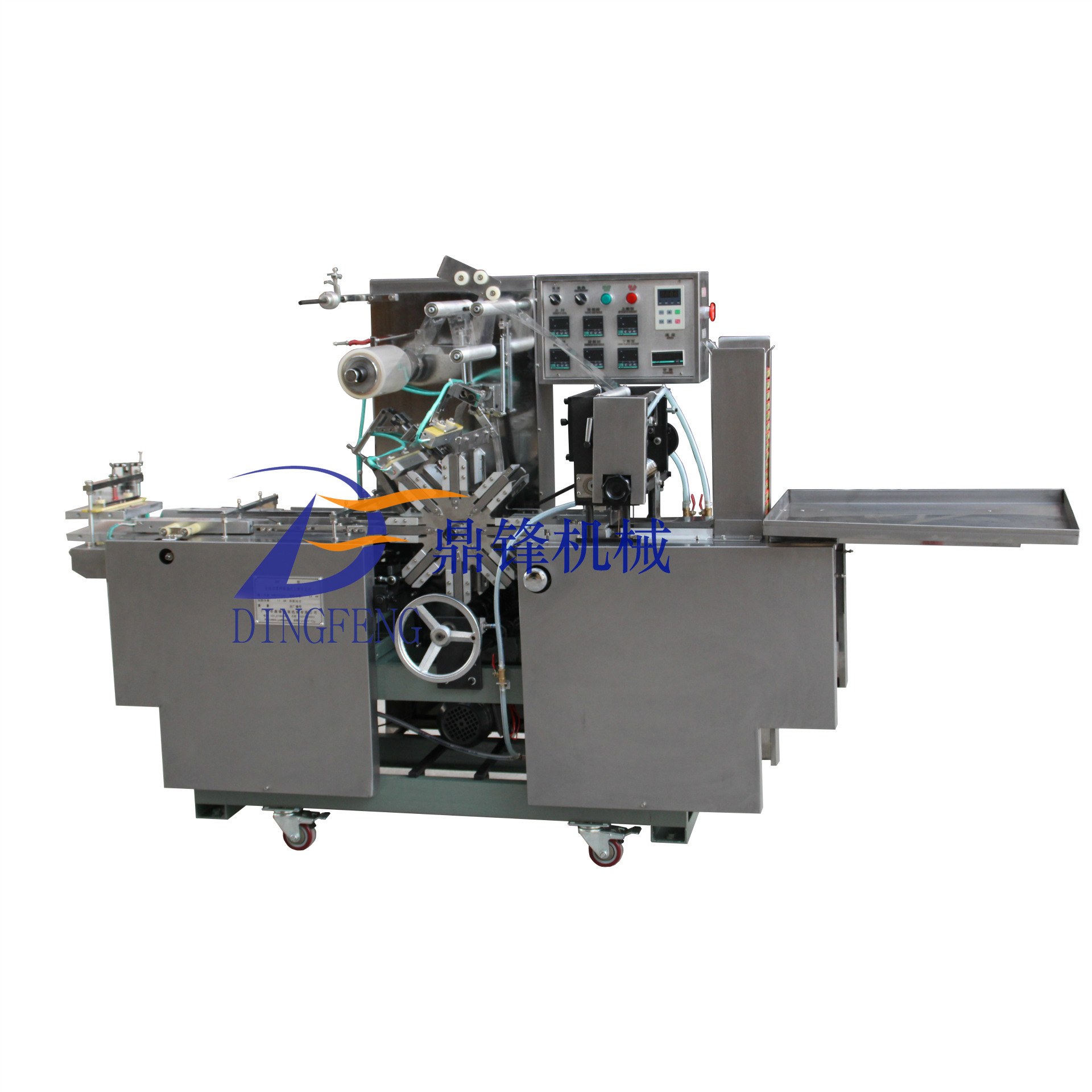

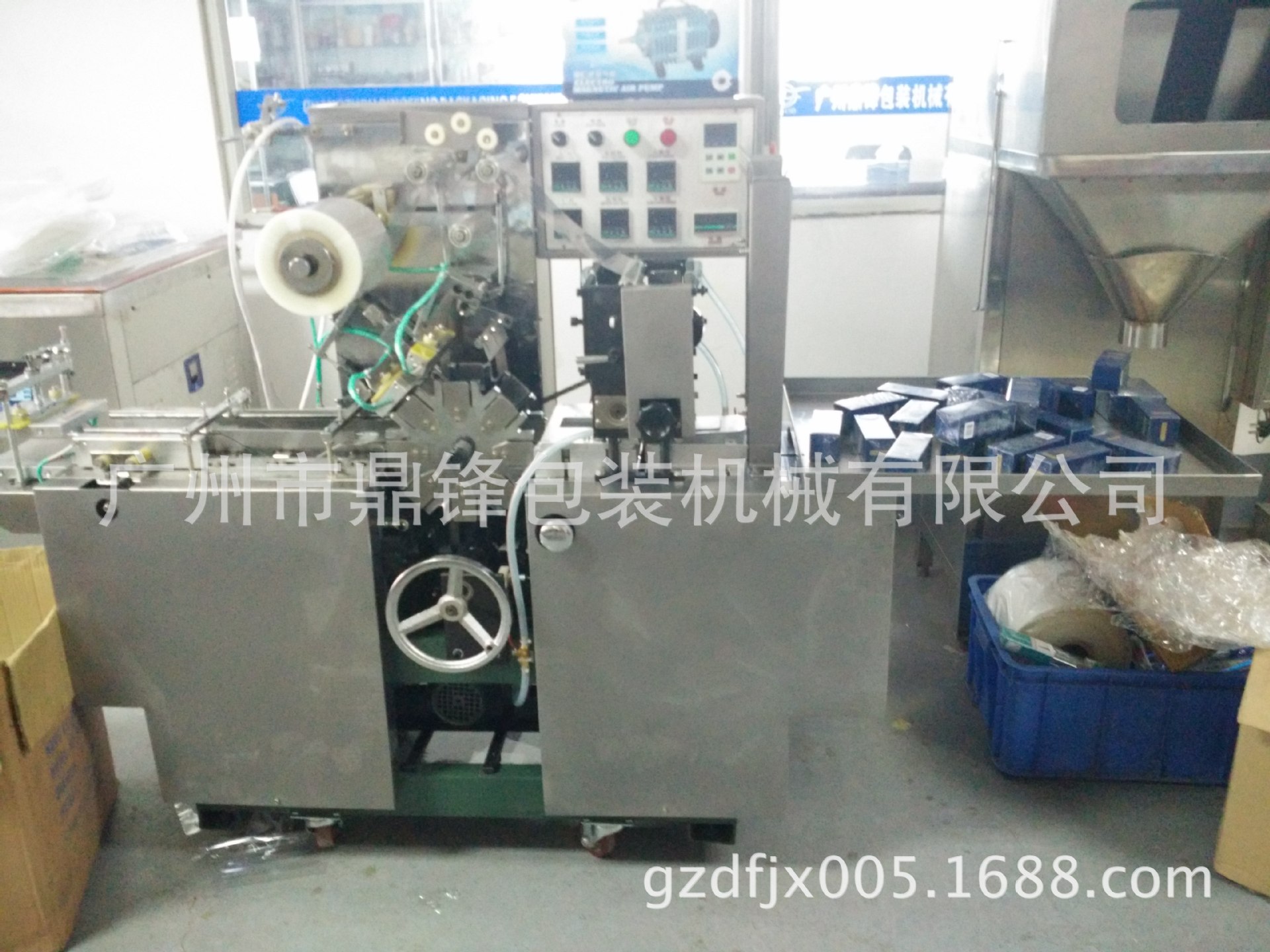

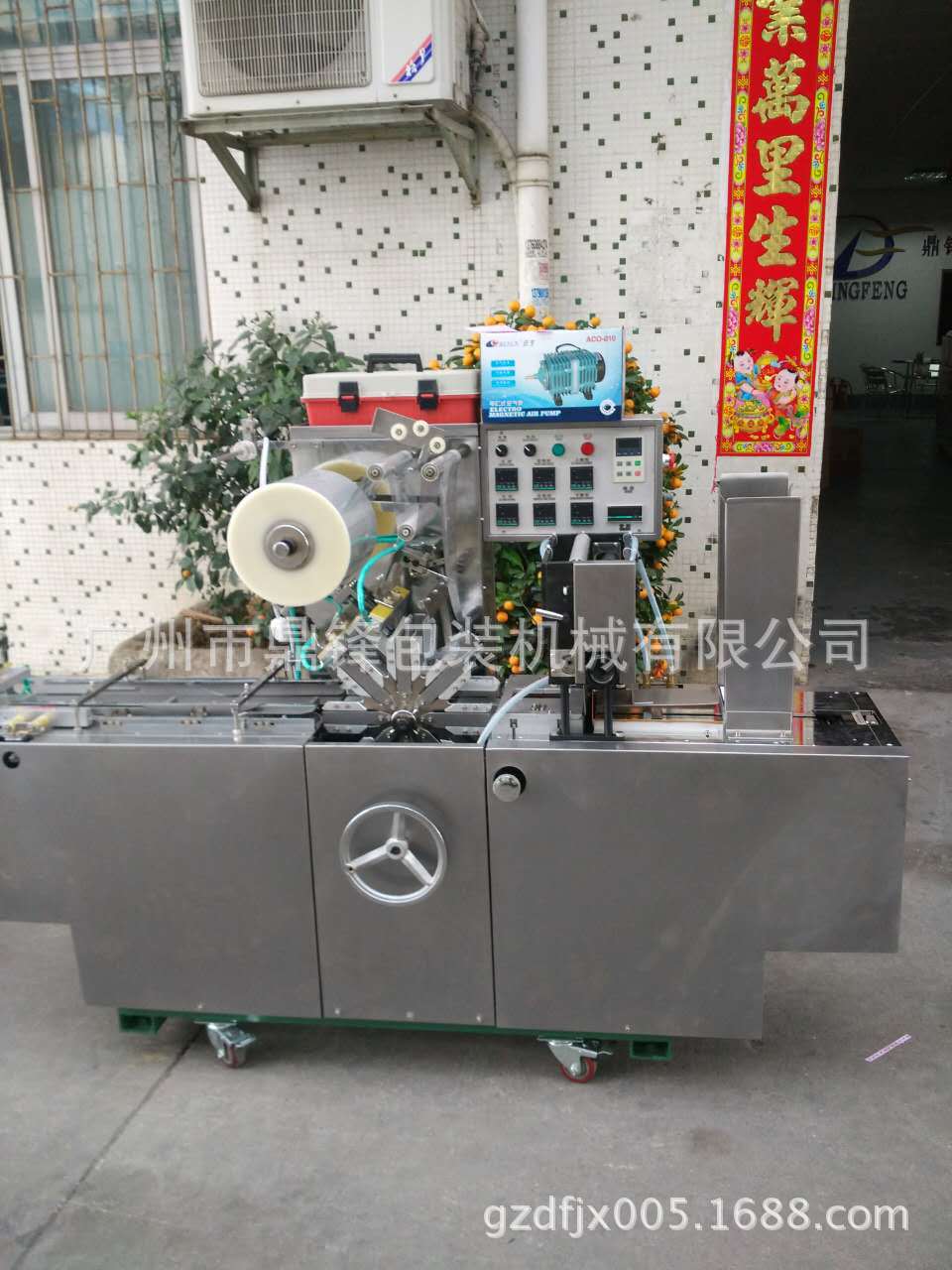

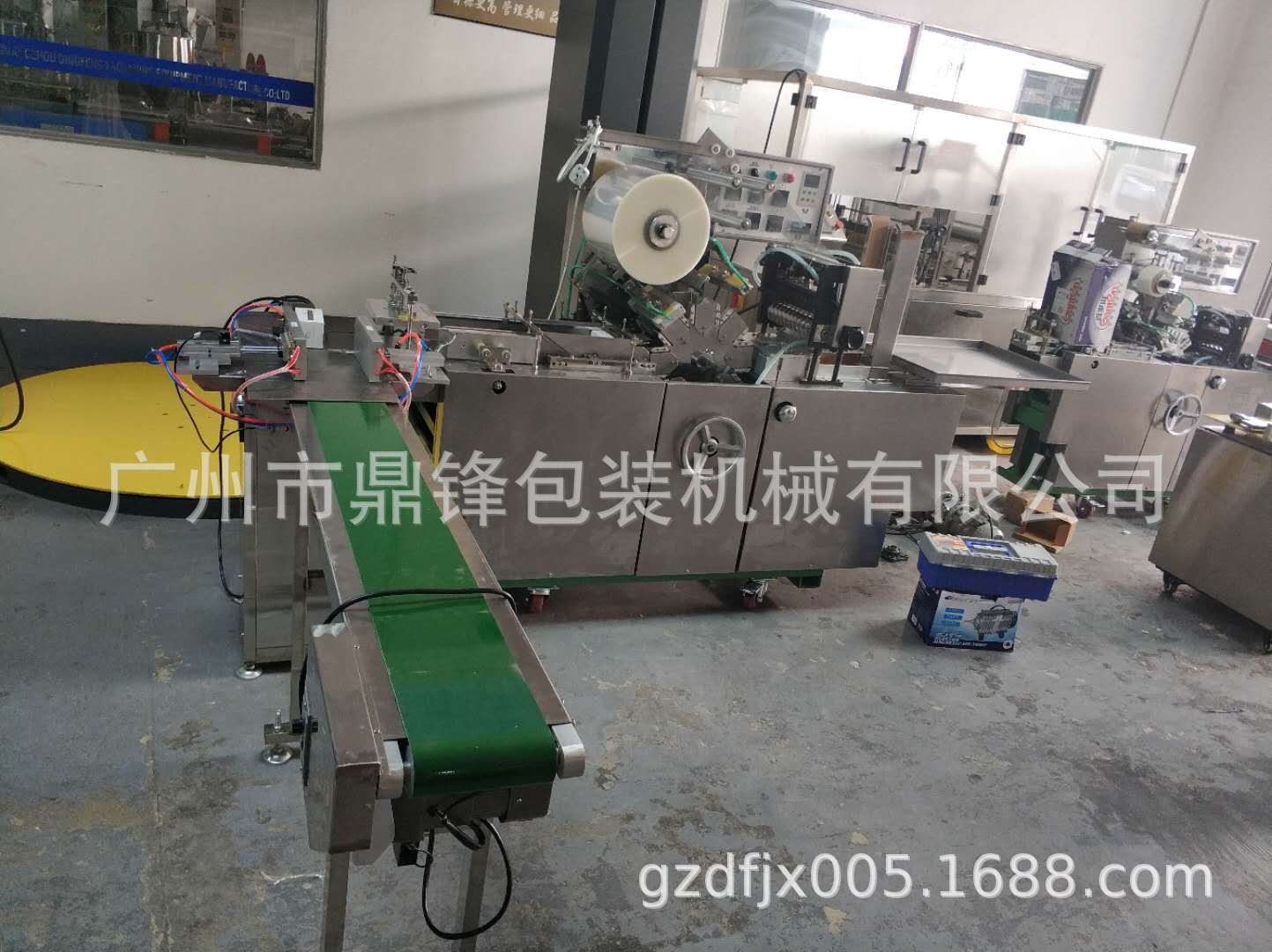

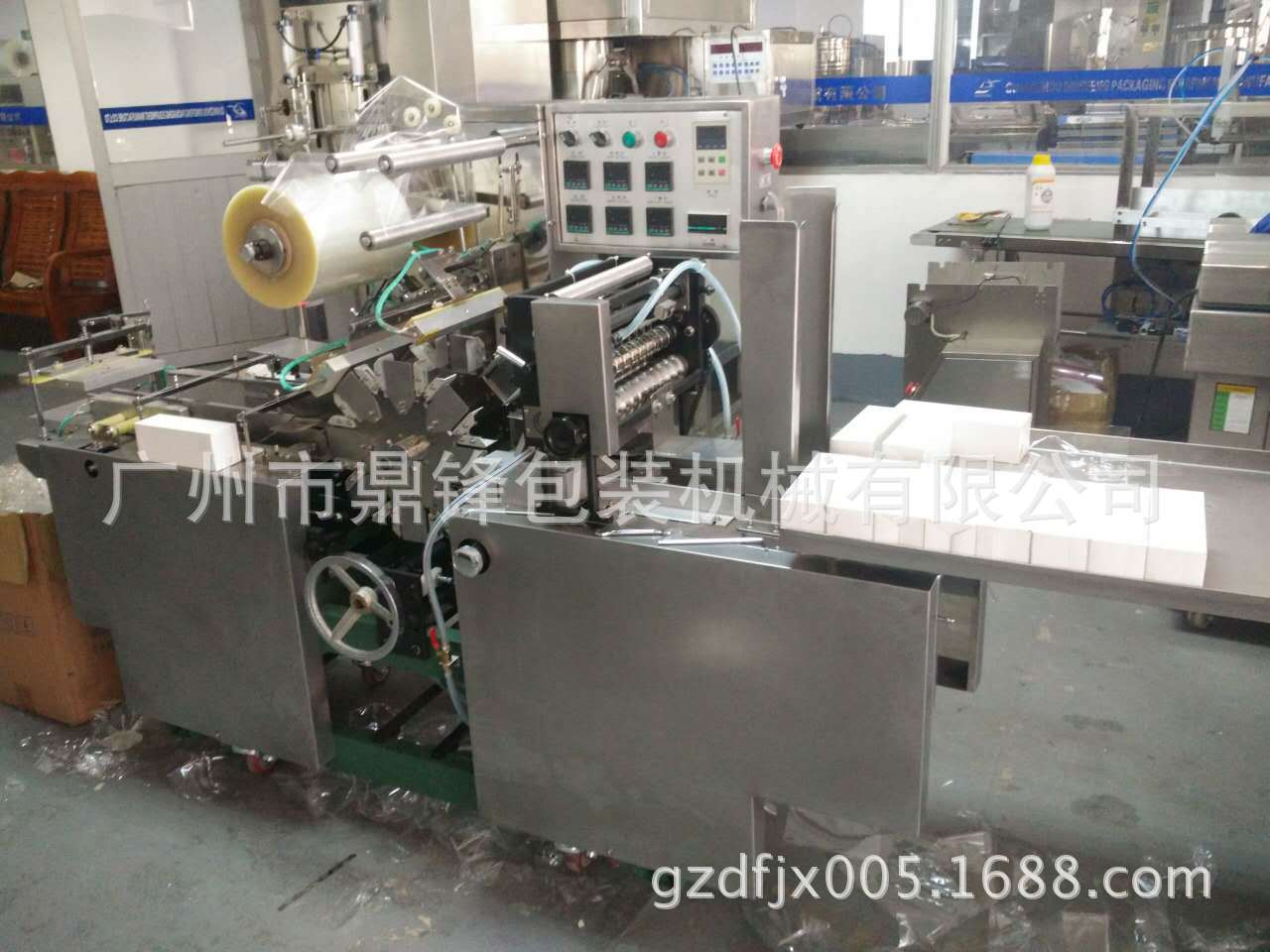

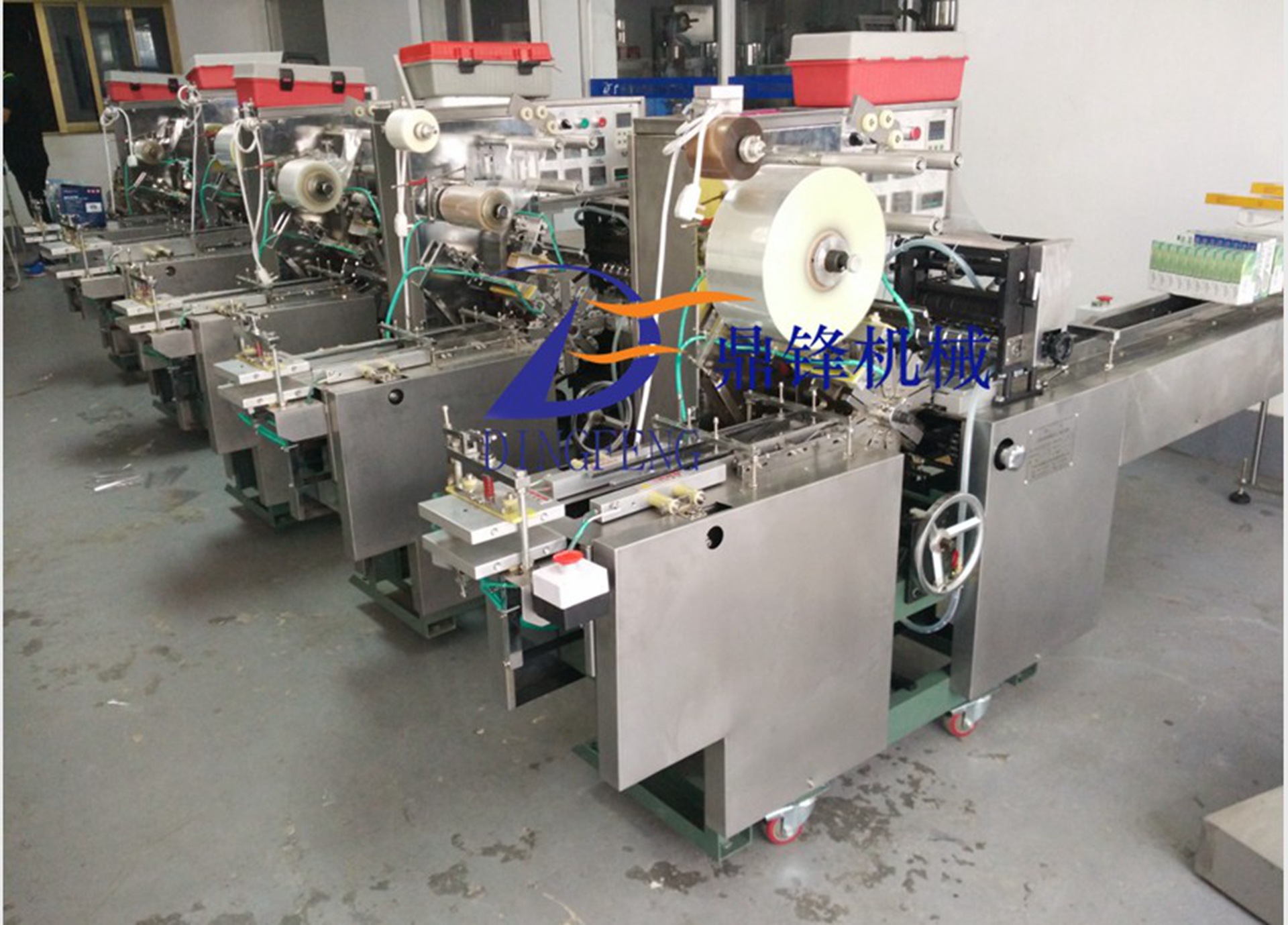

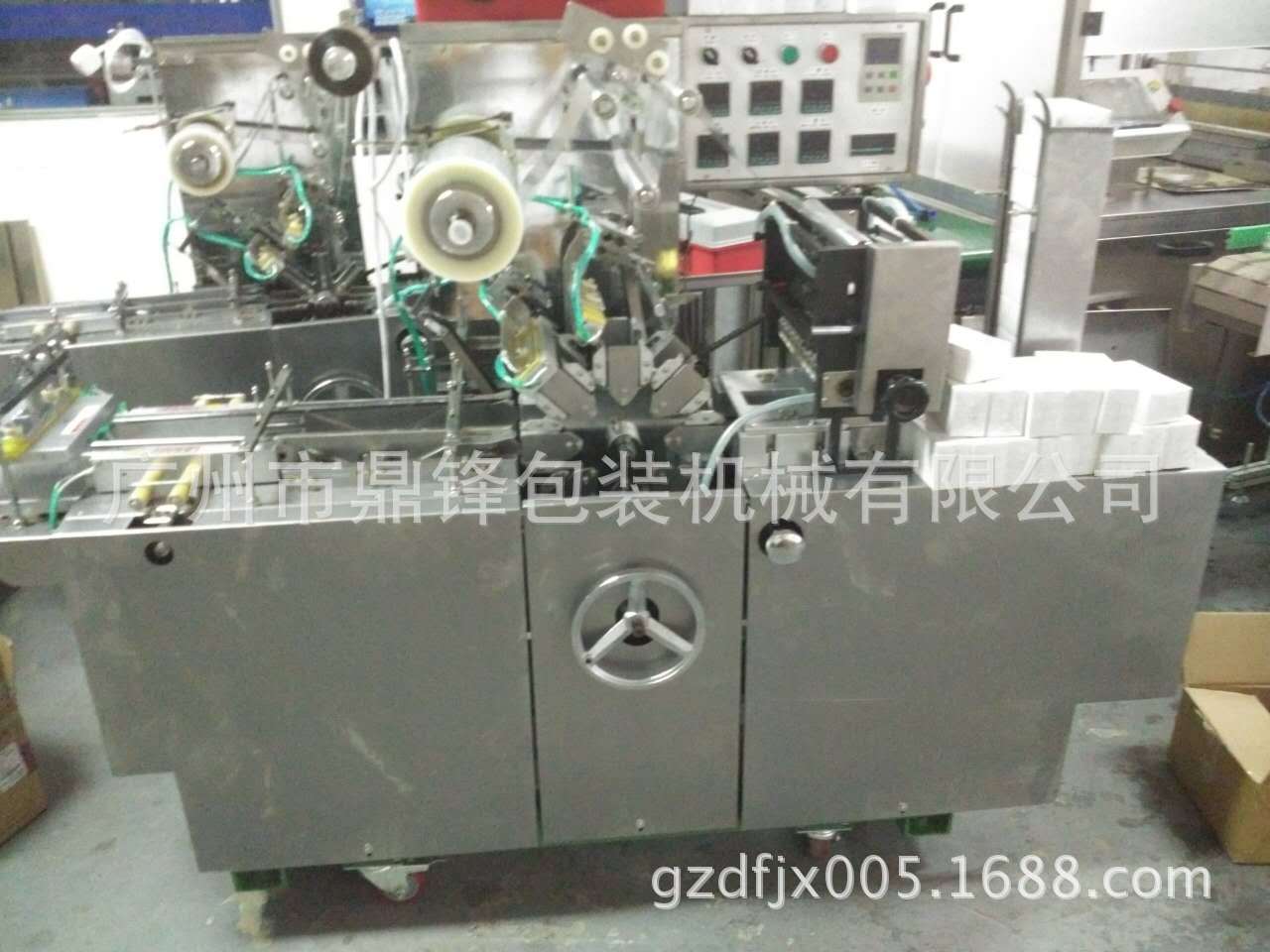

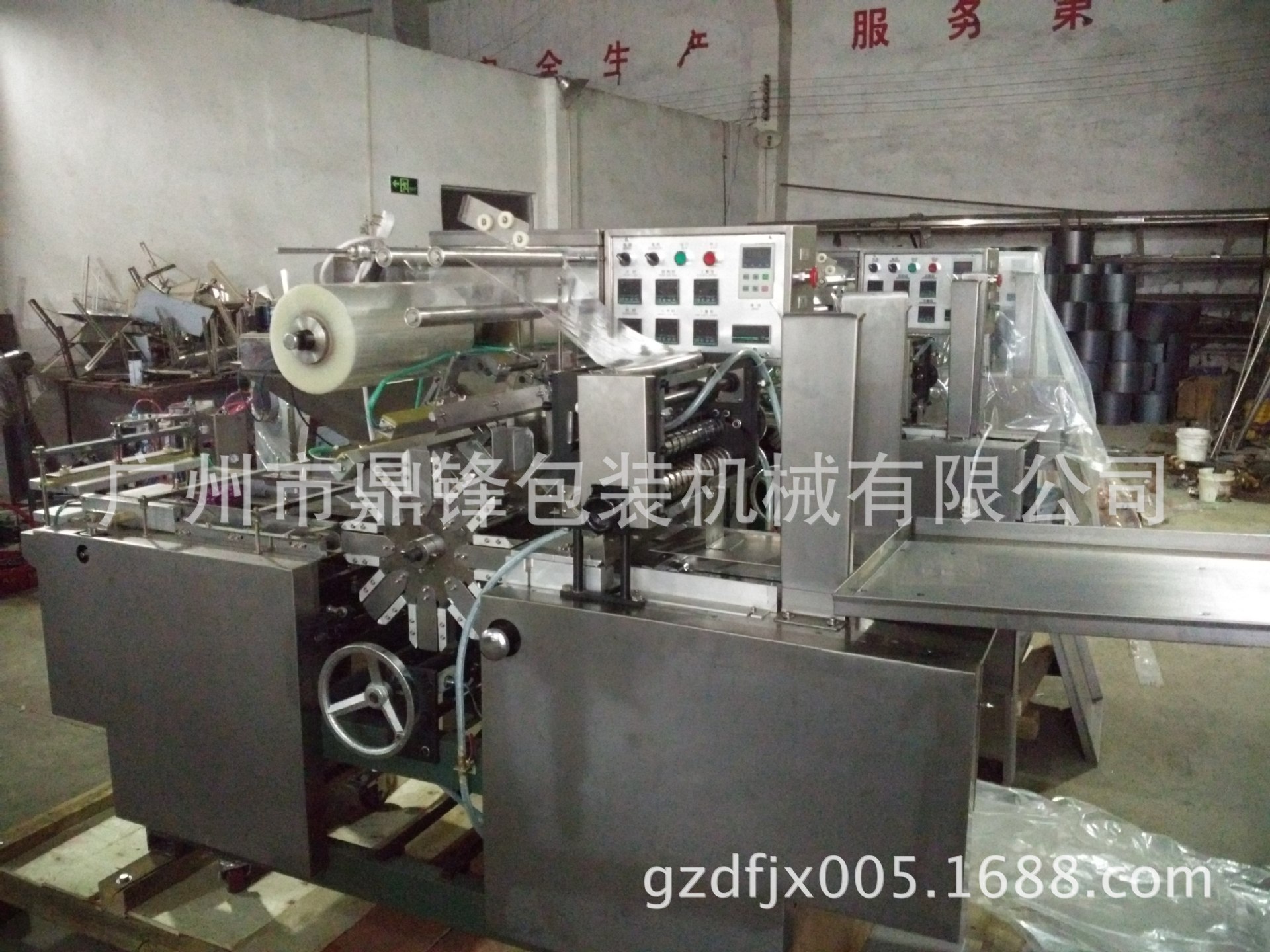

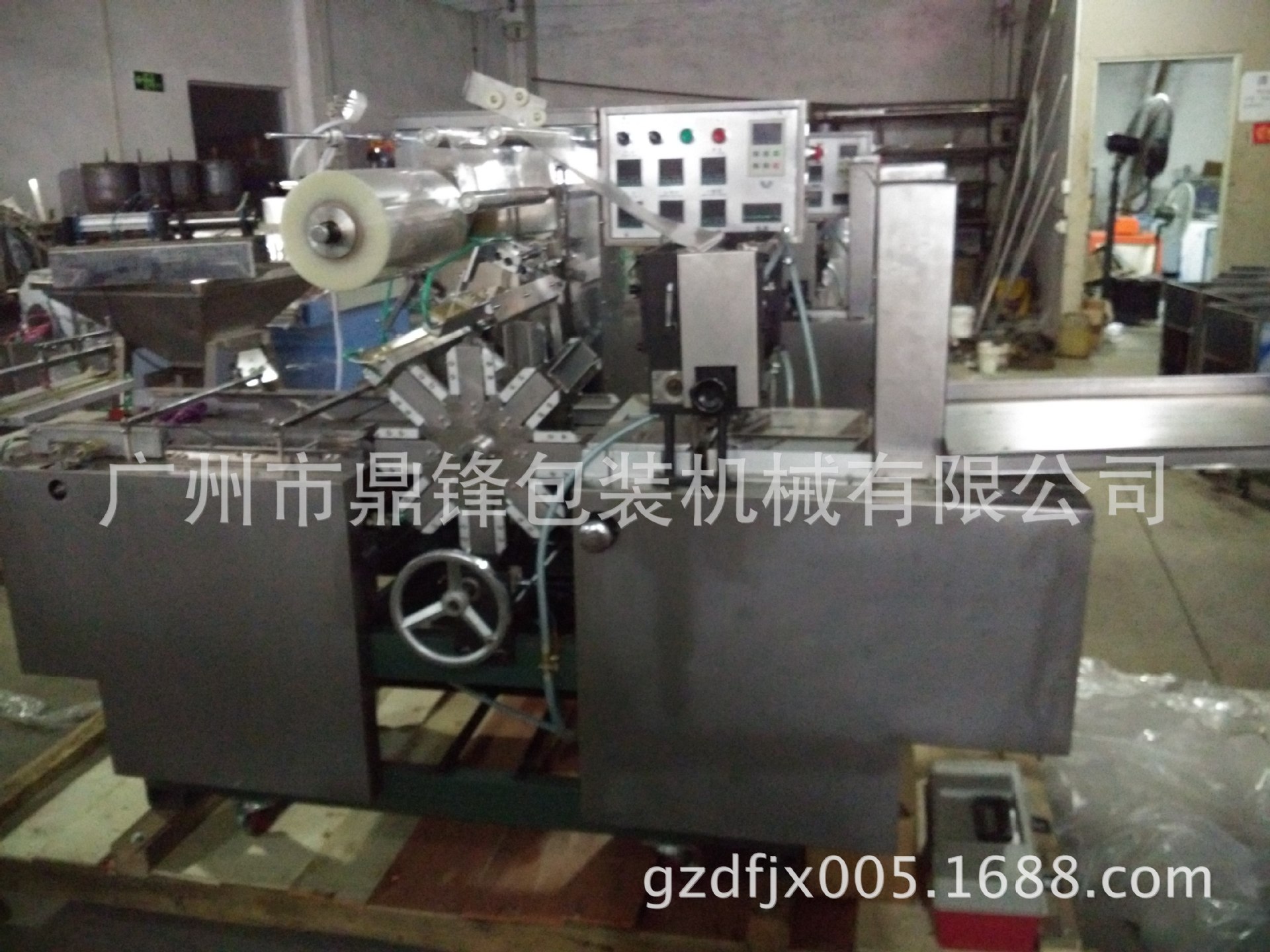

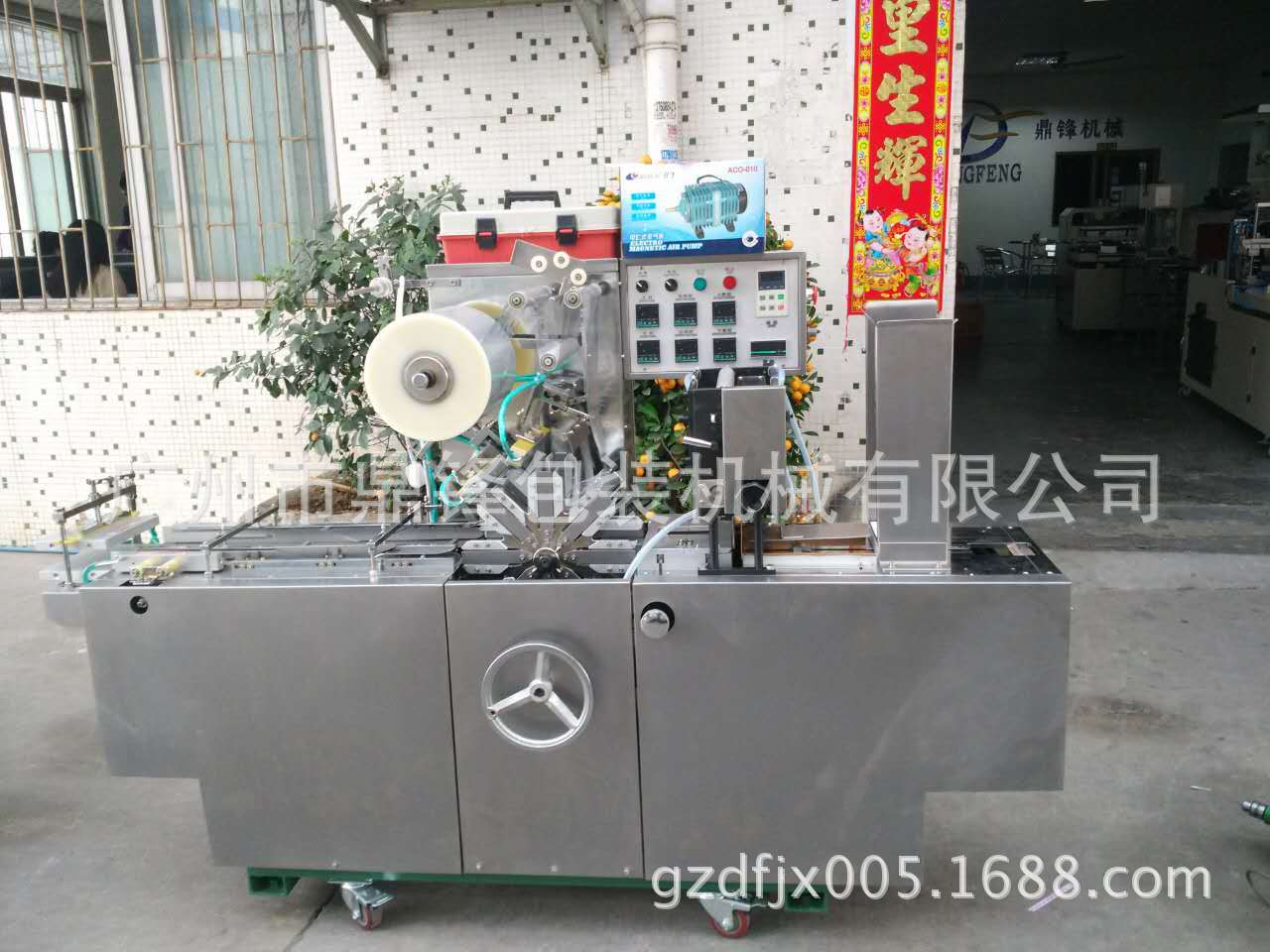

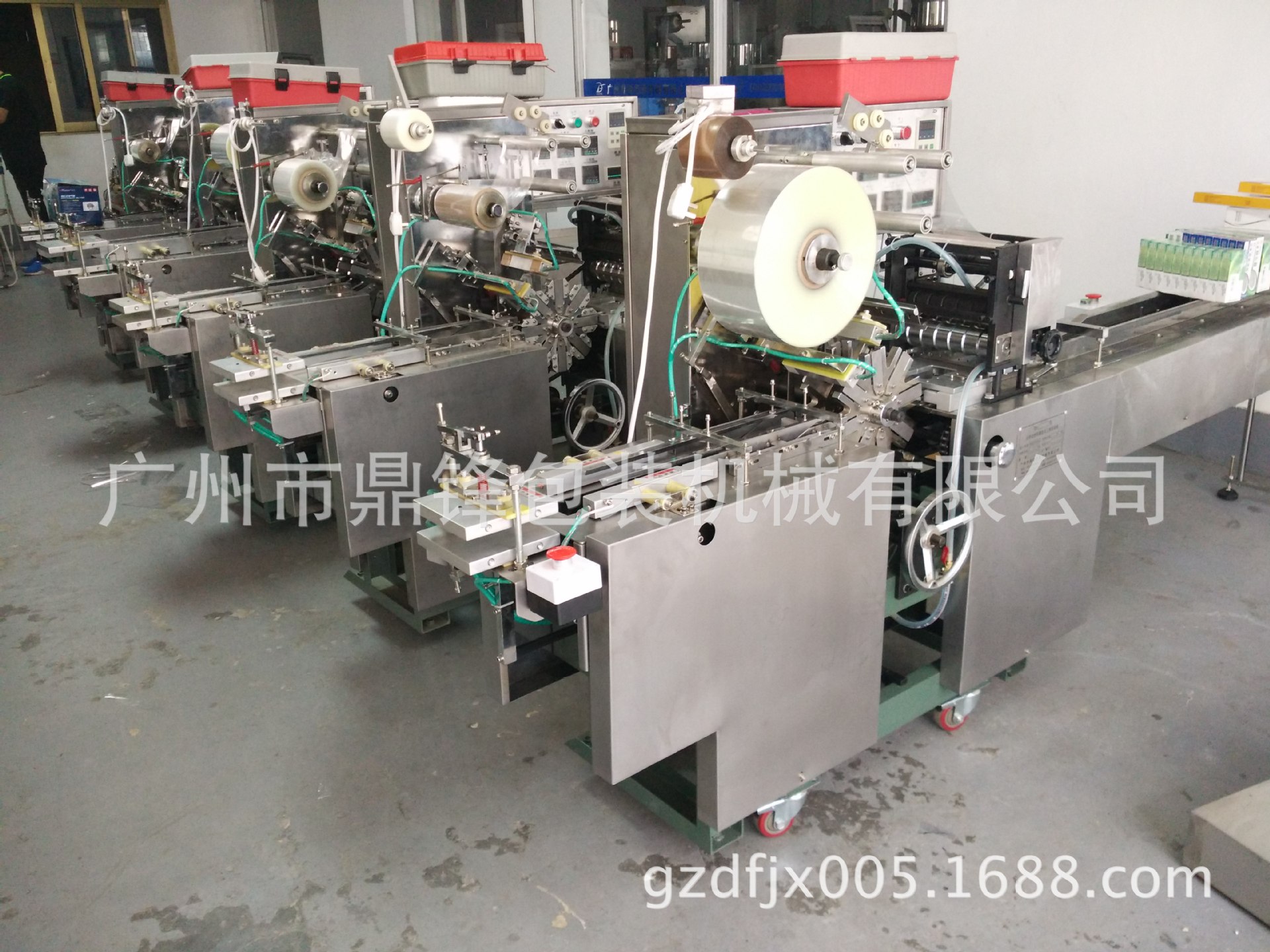

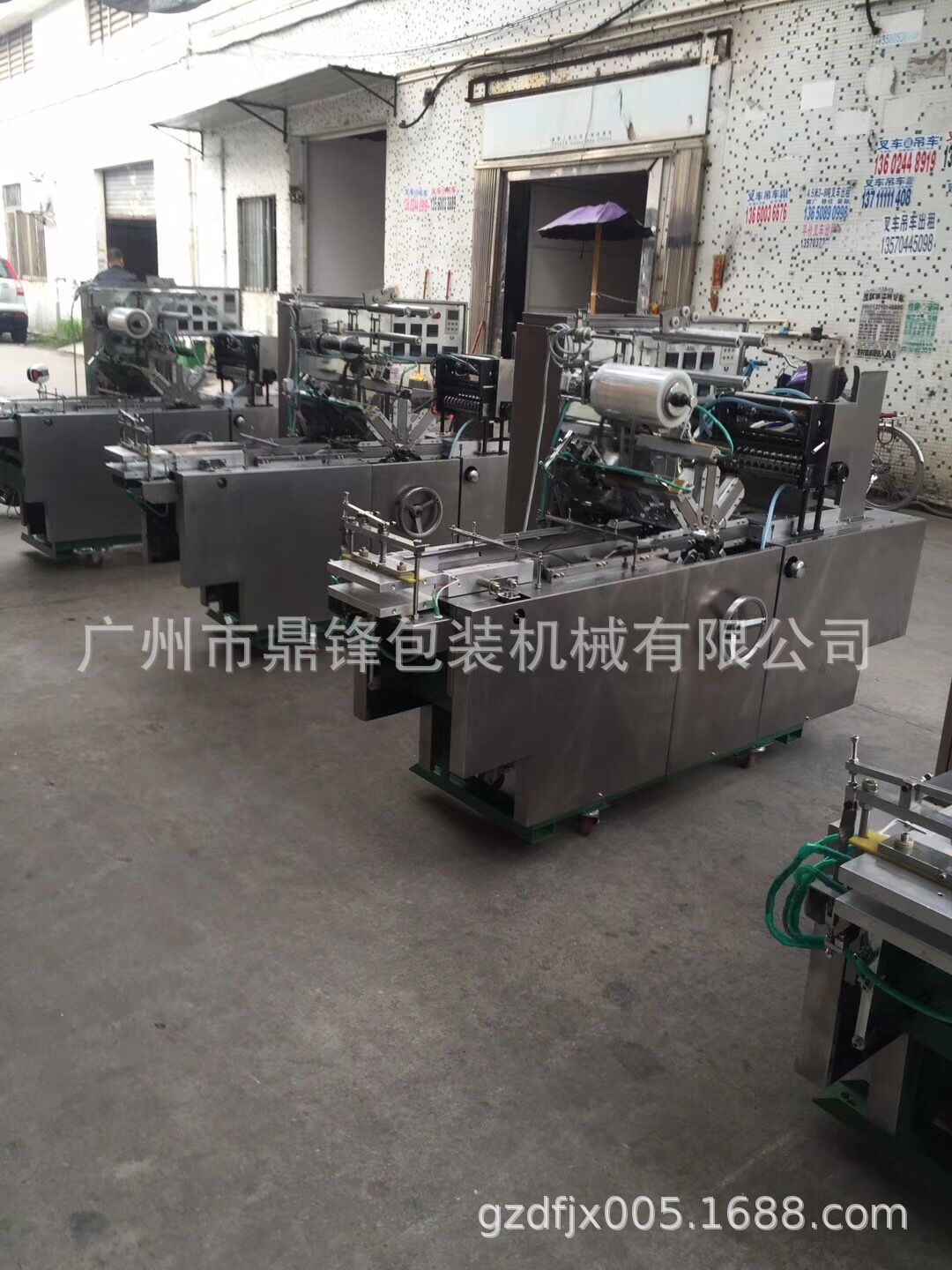

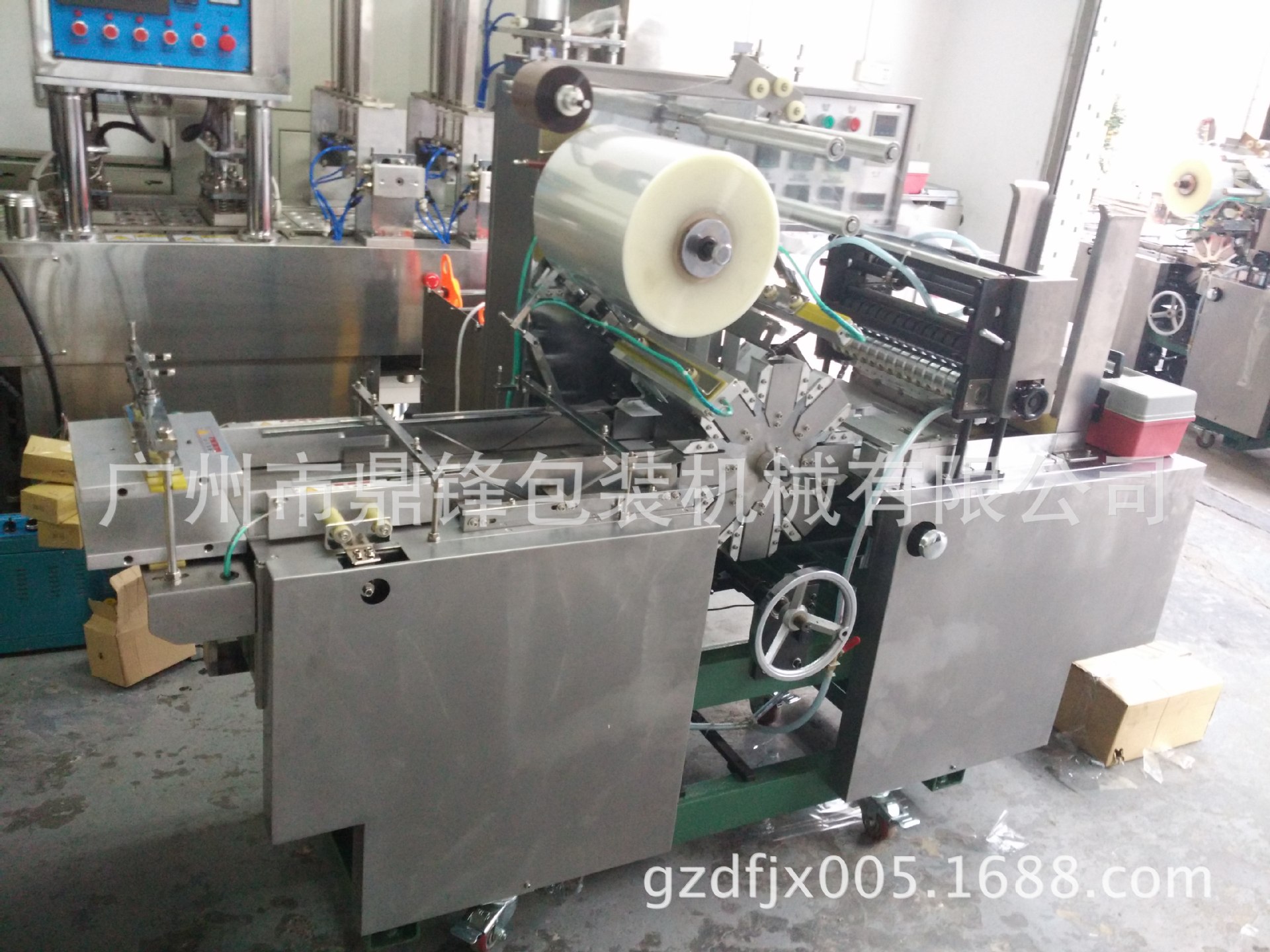

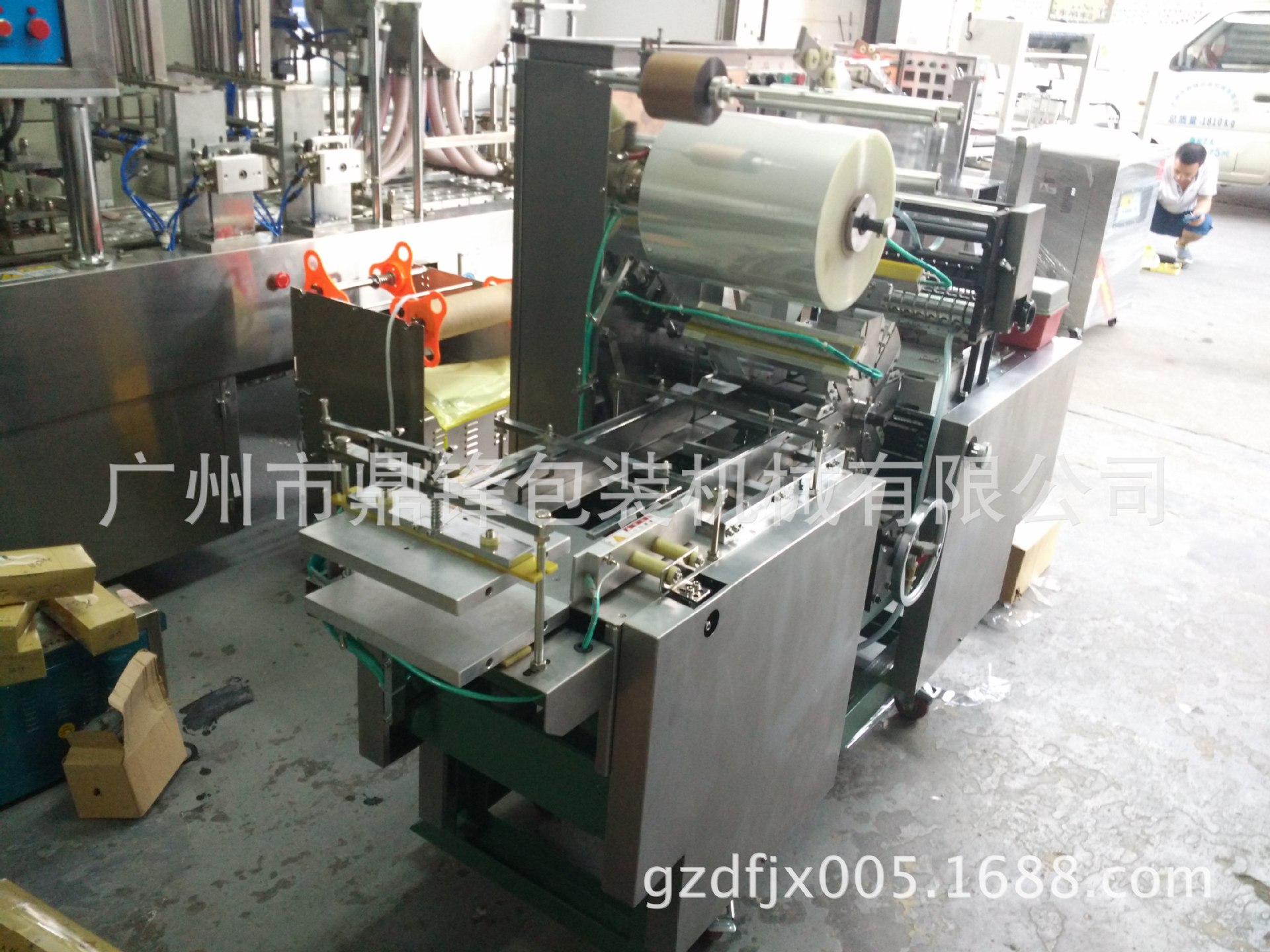

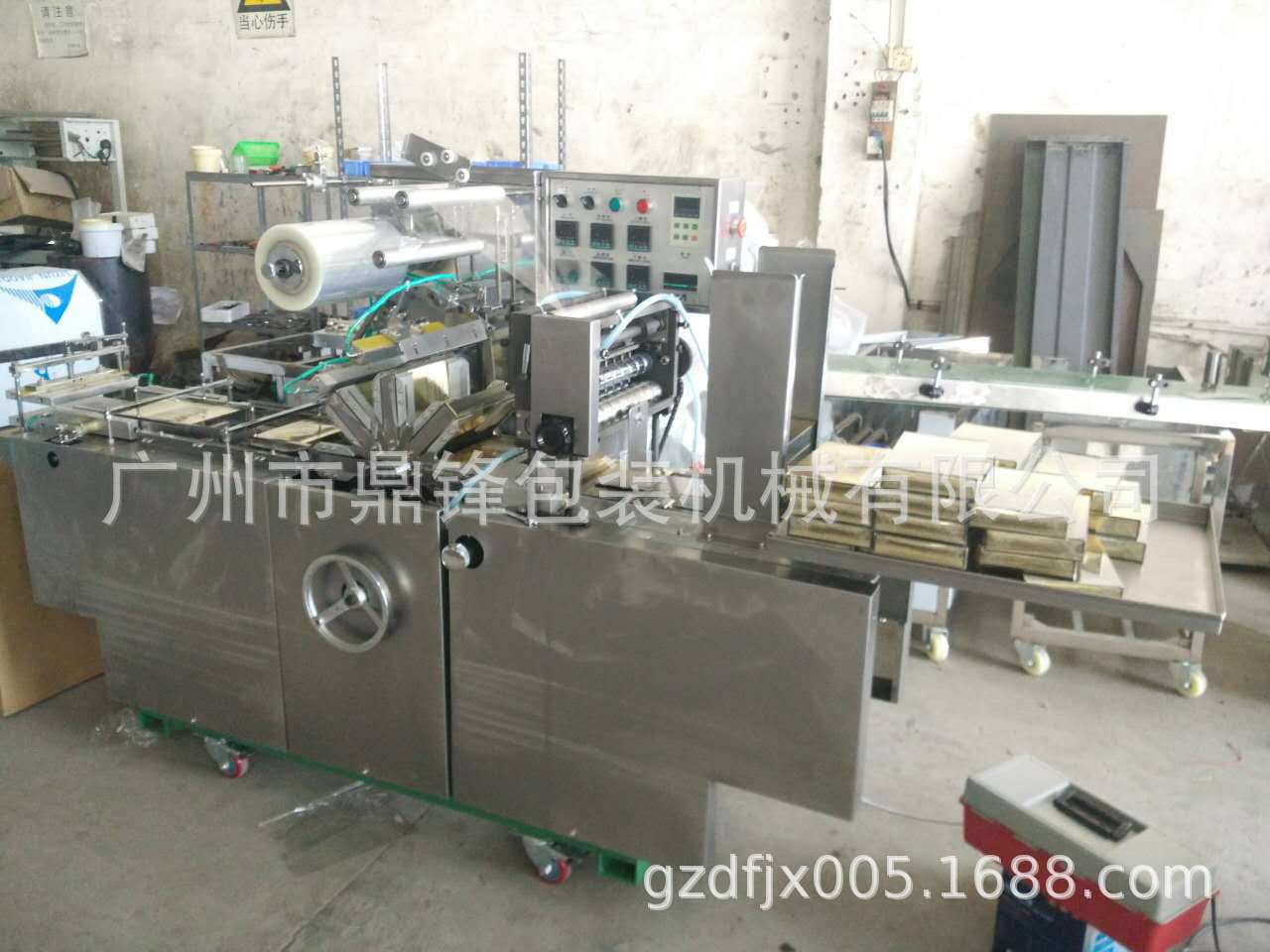

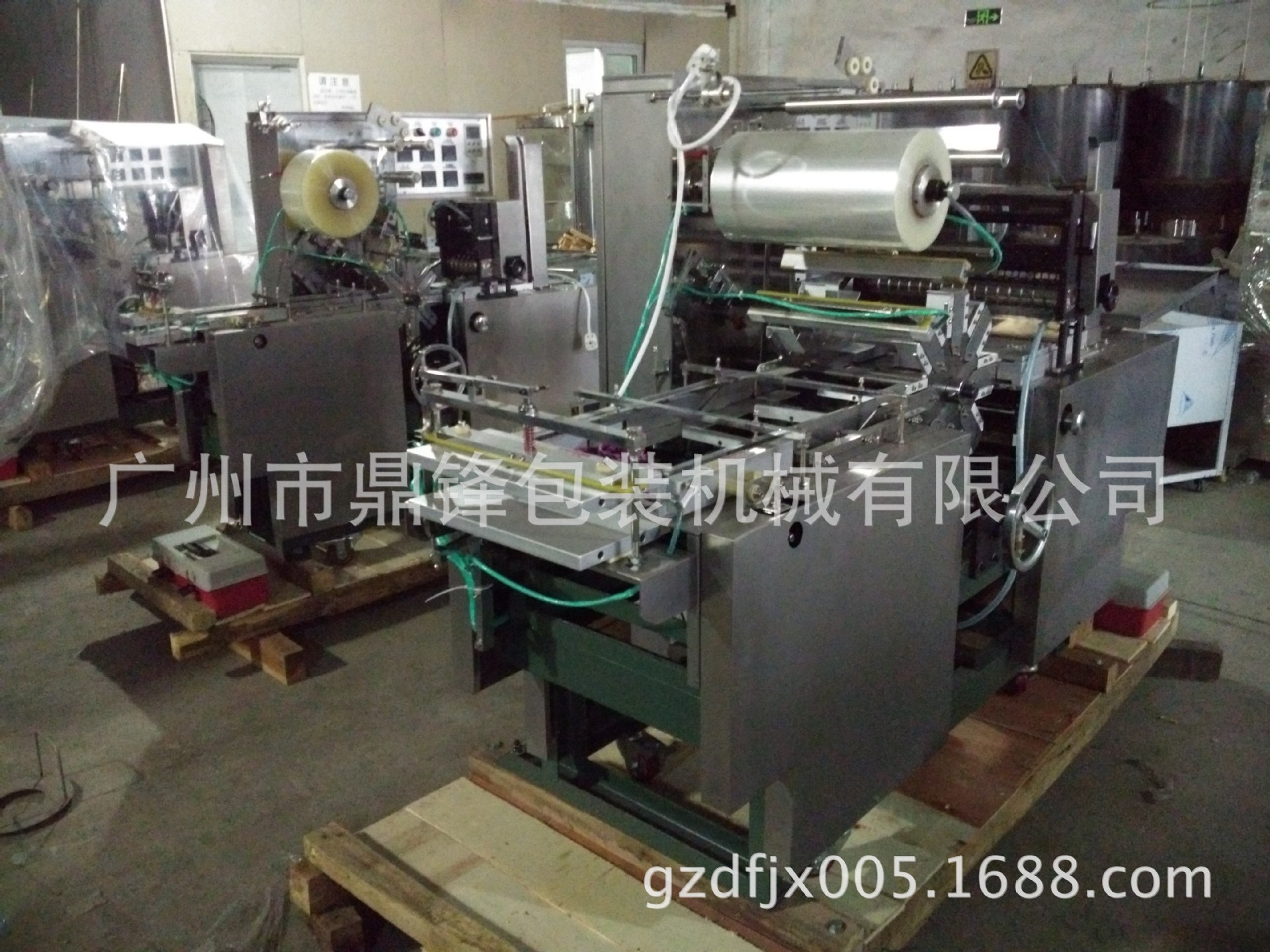

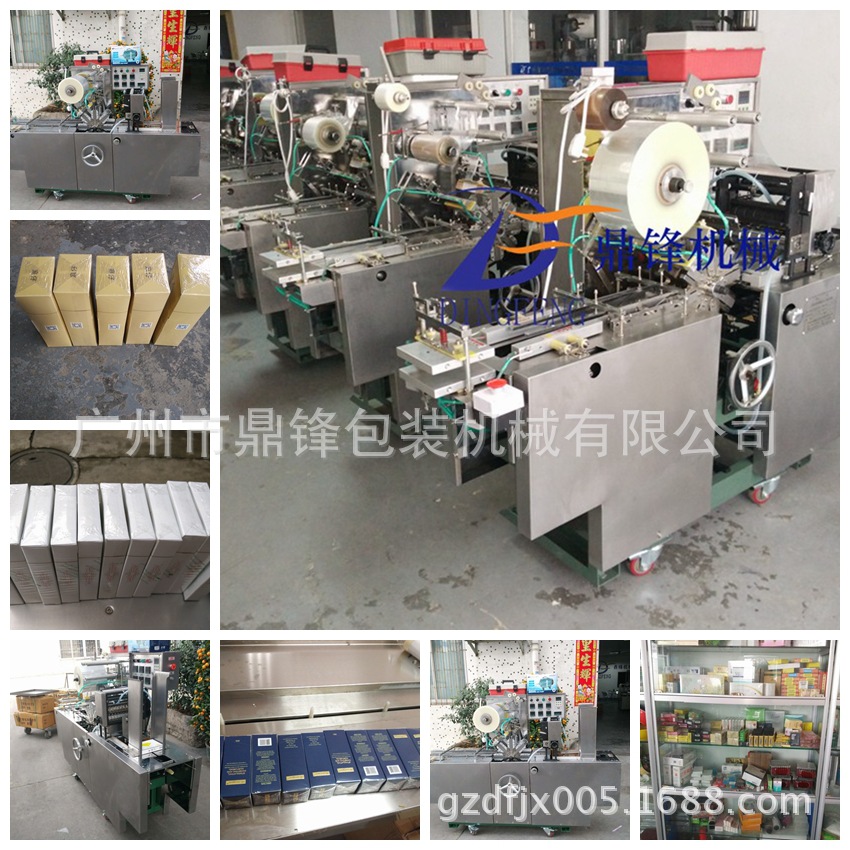

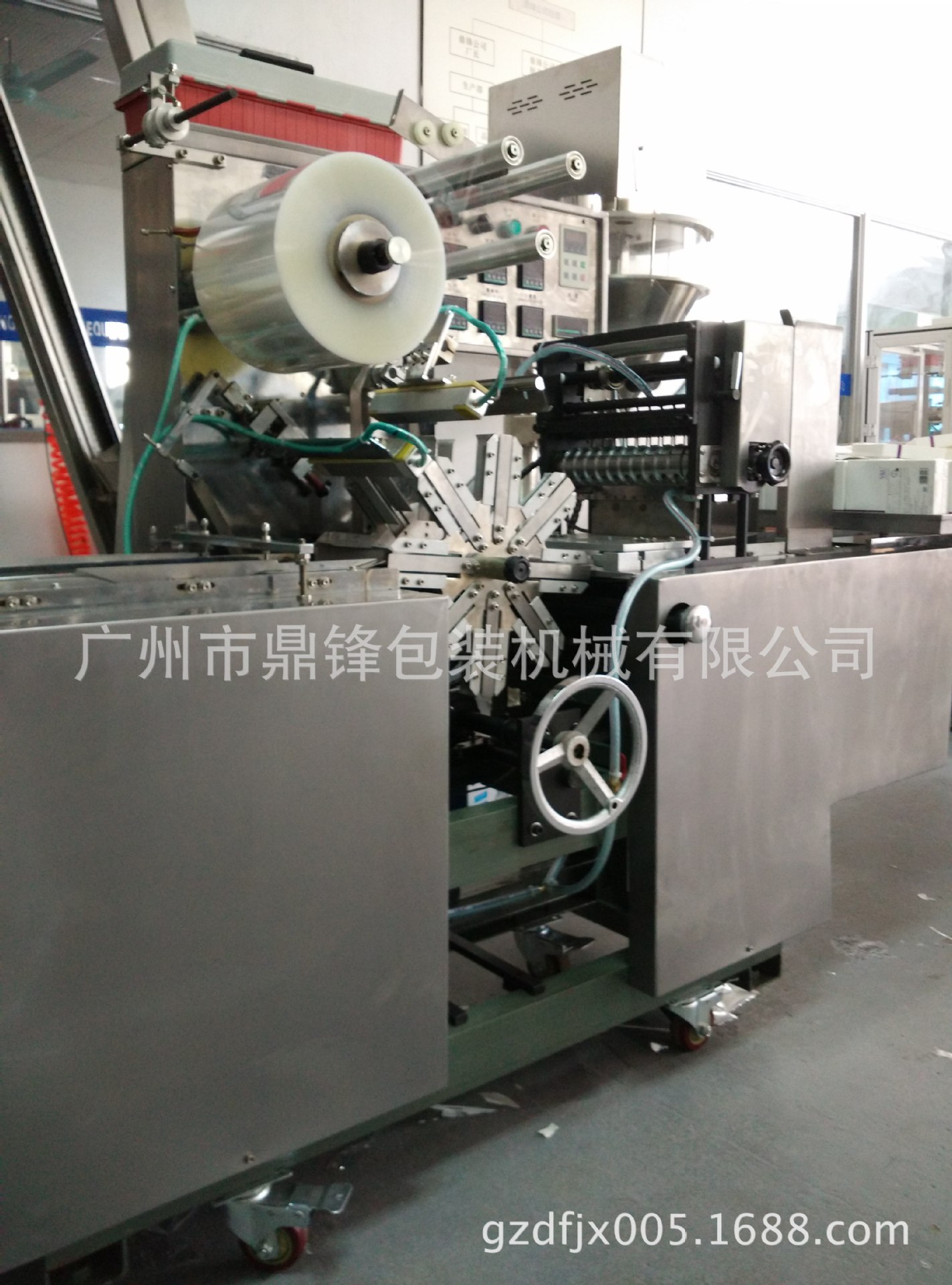

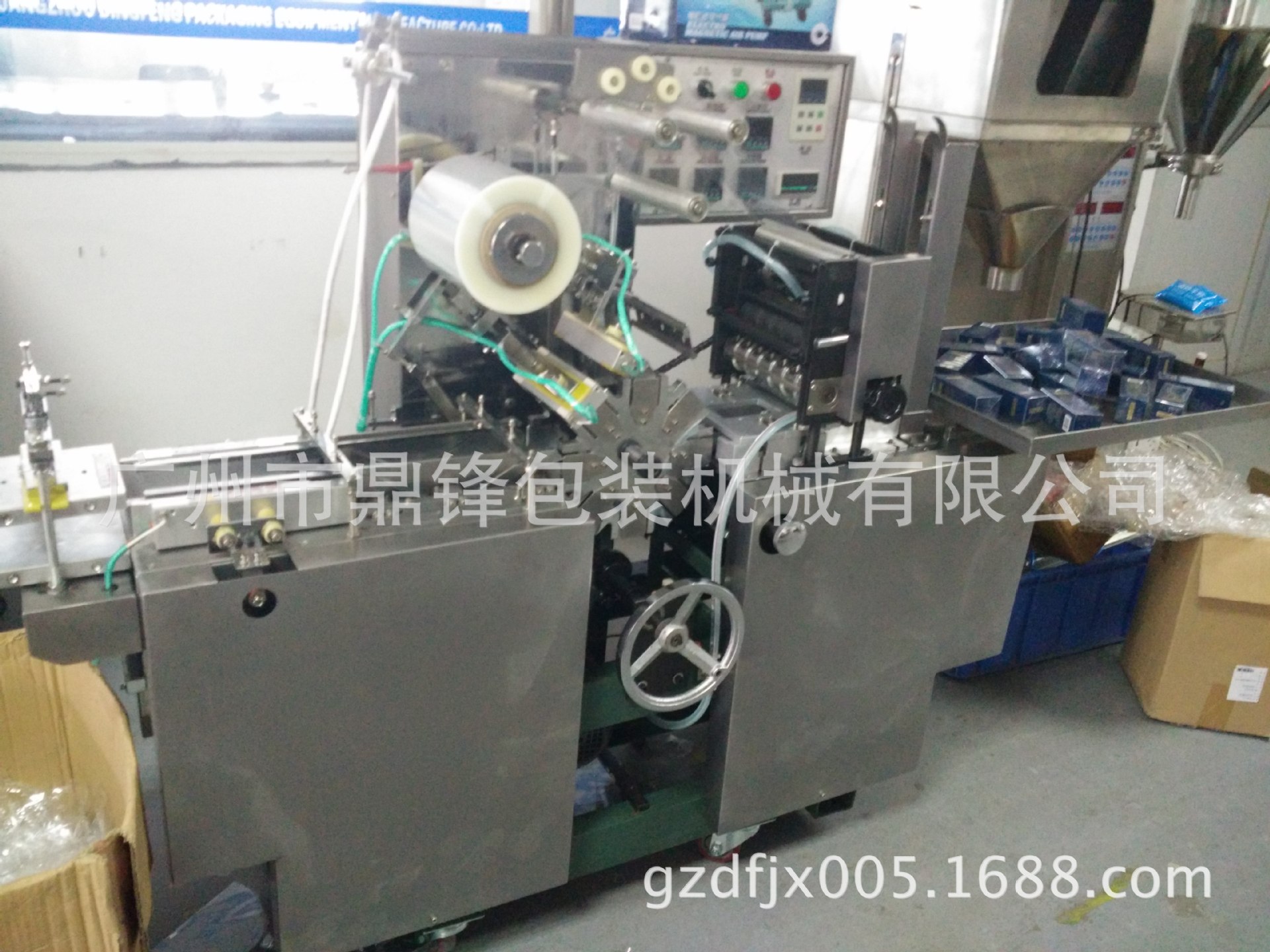

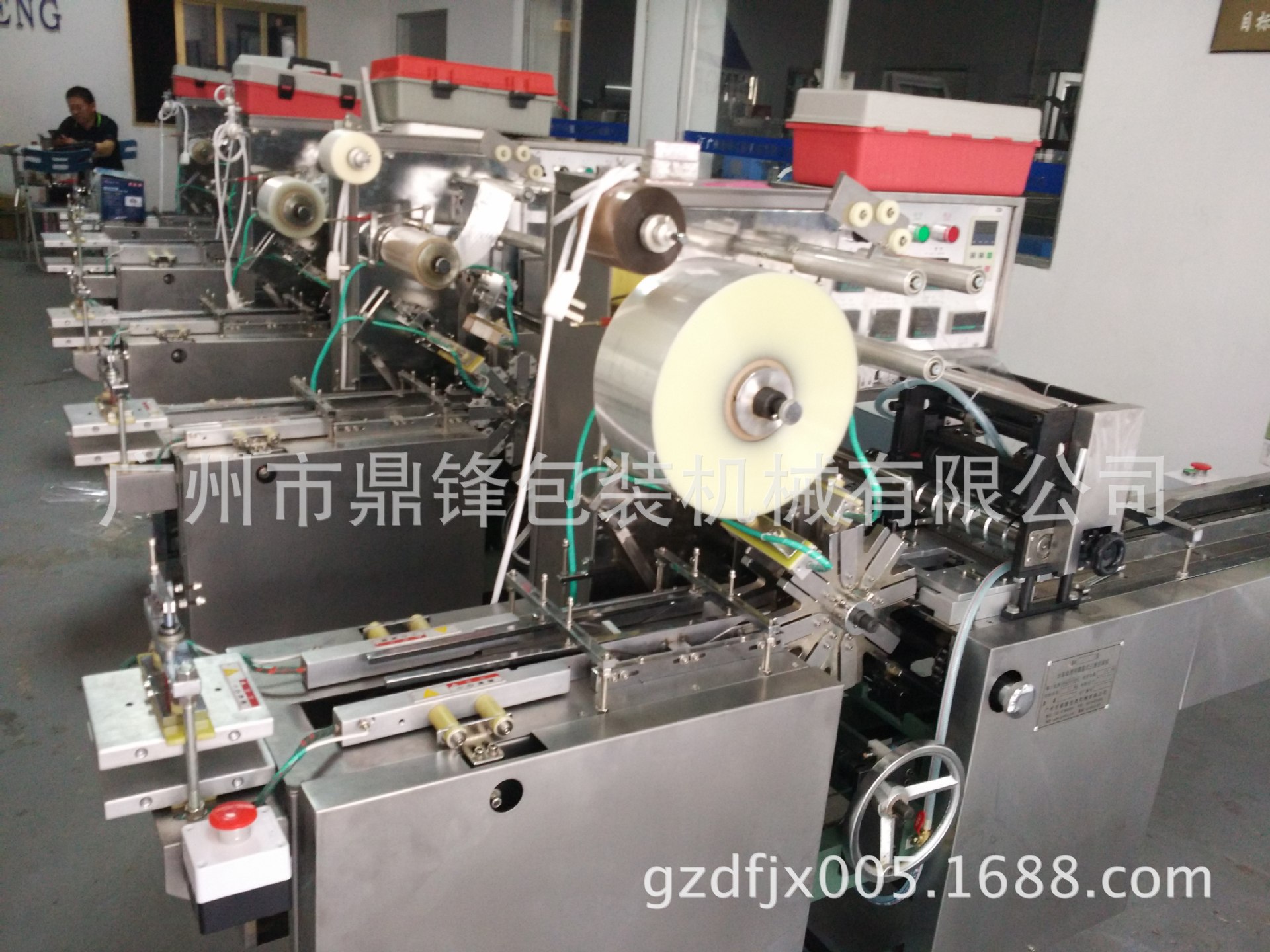

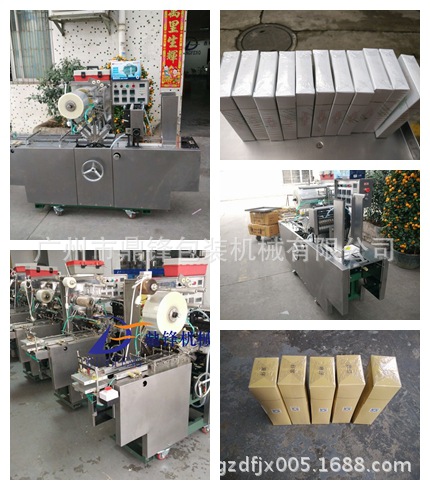

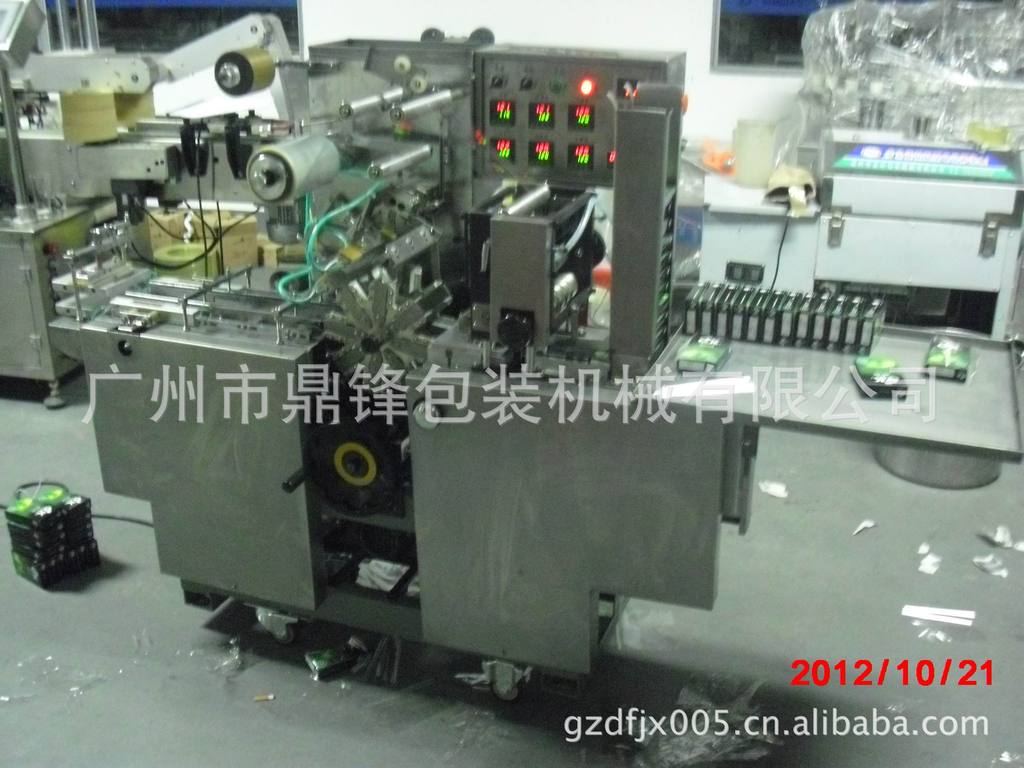

包装盒塑封机

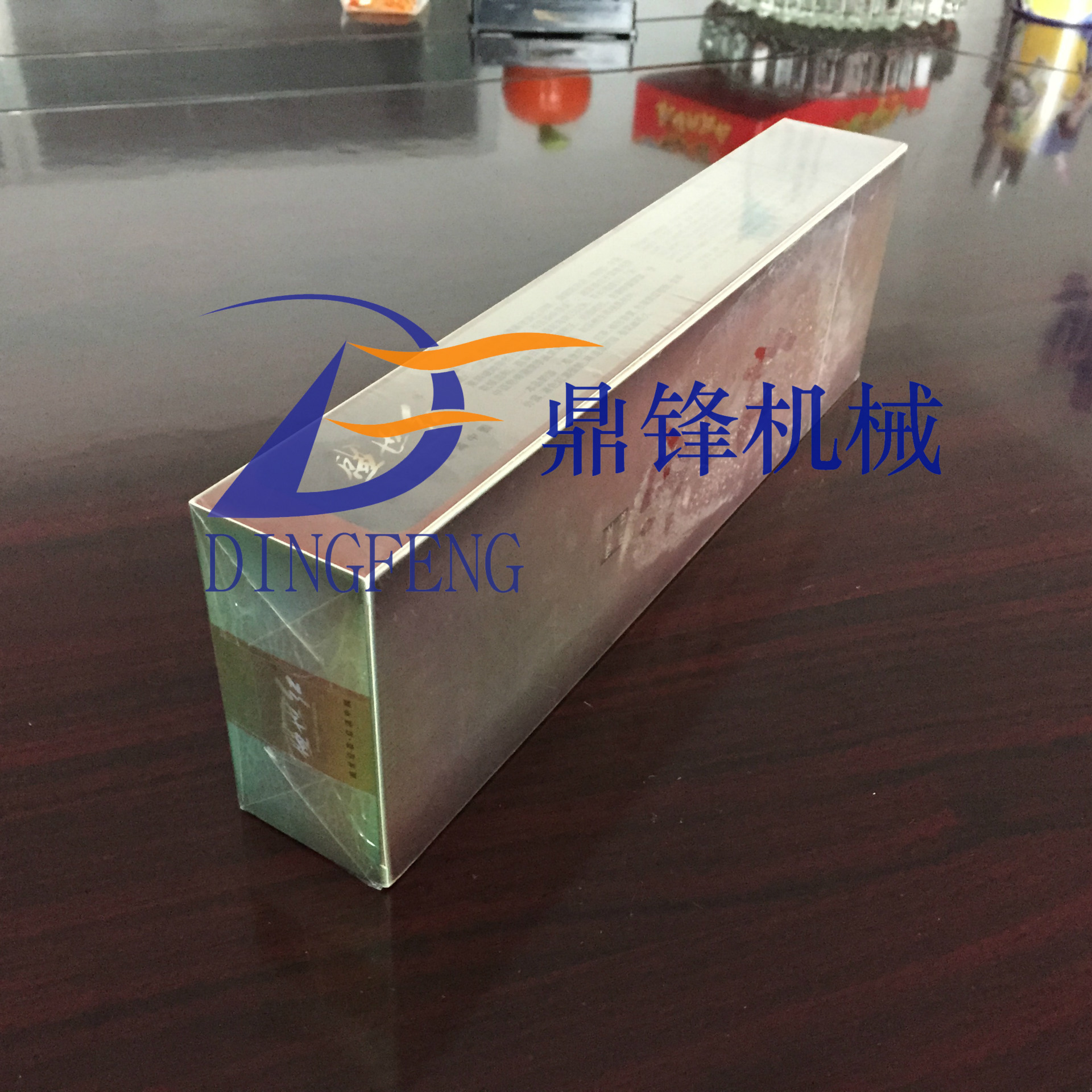

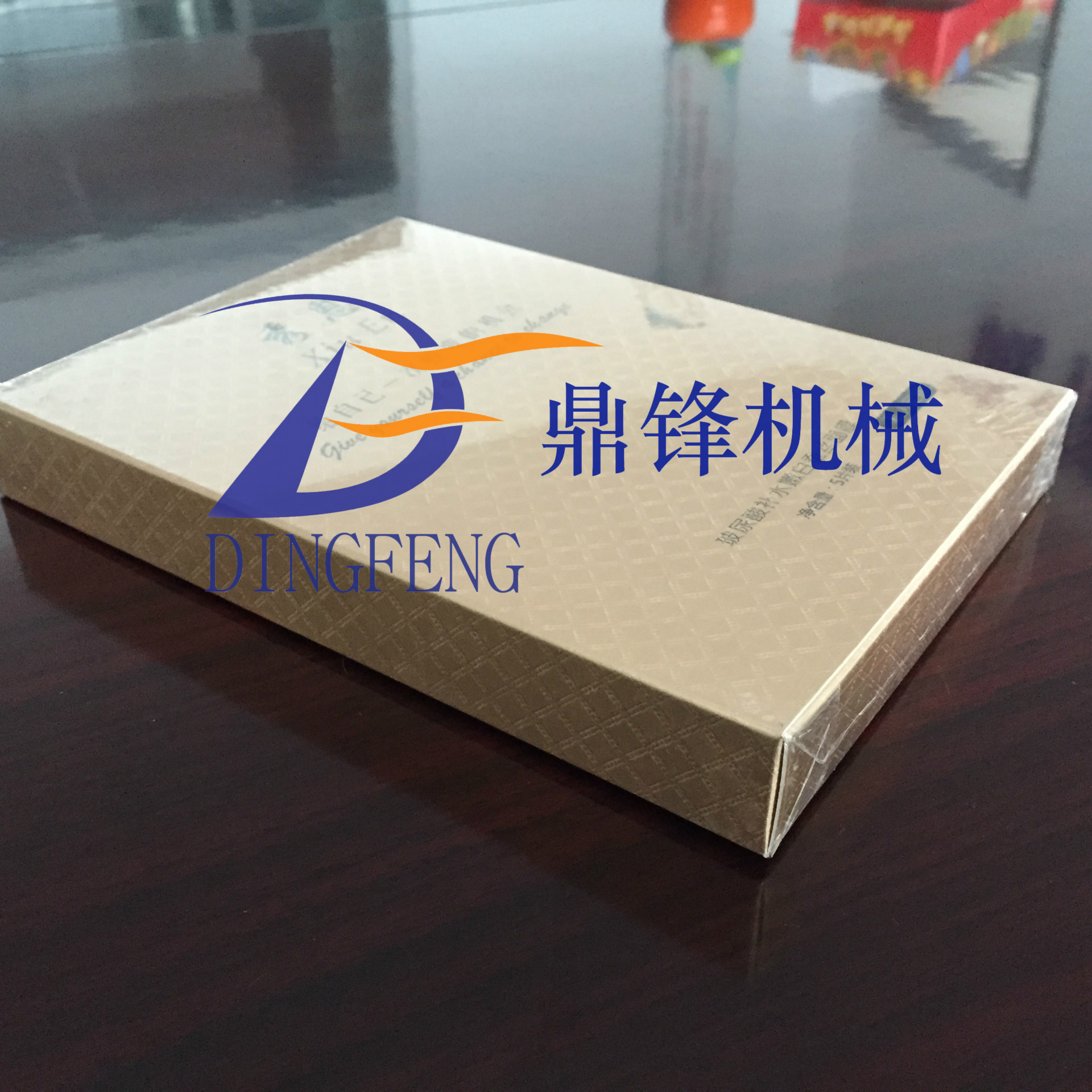

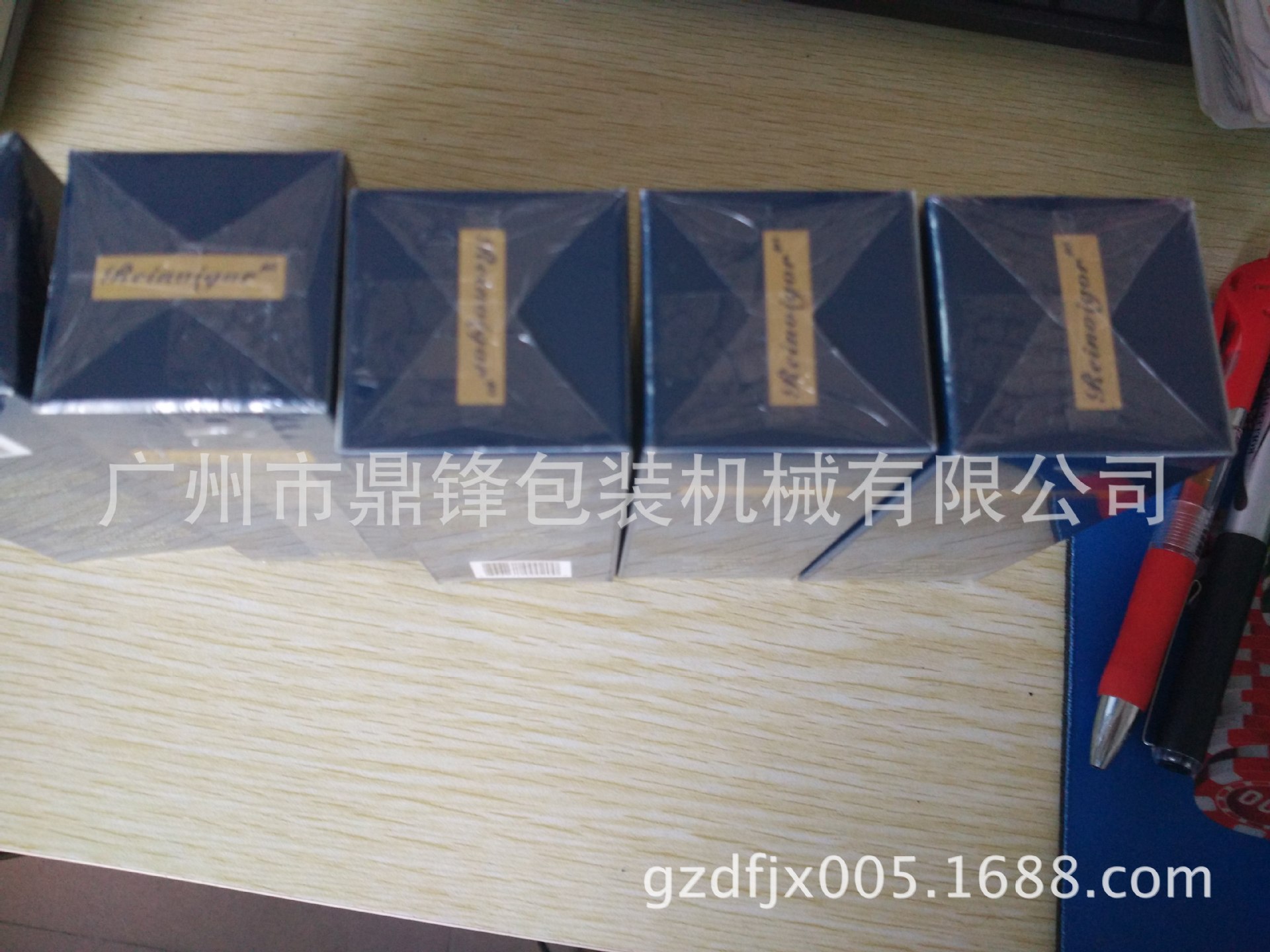

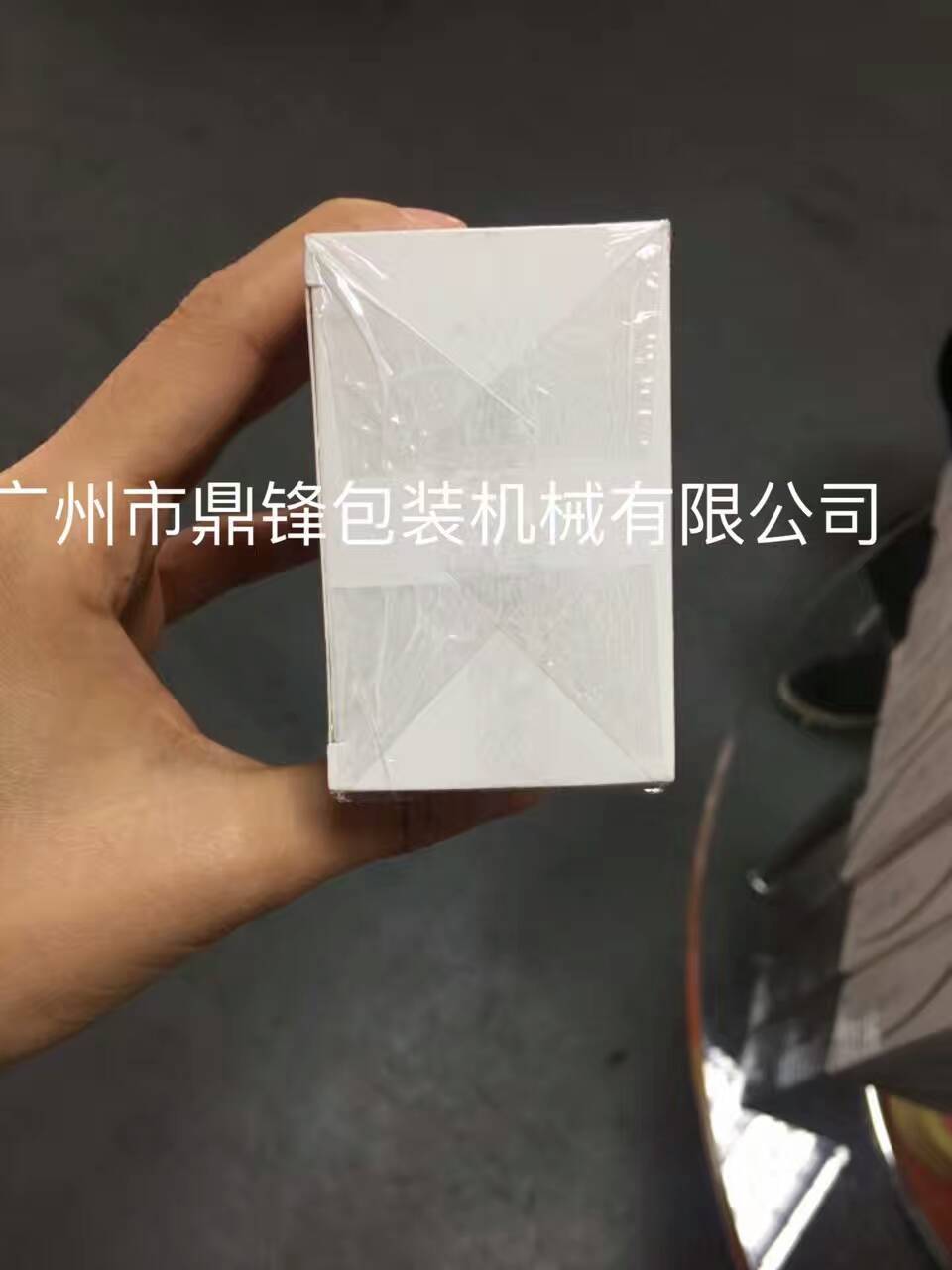

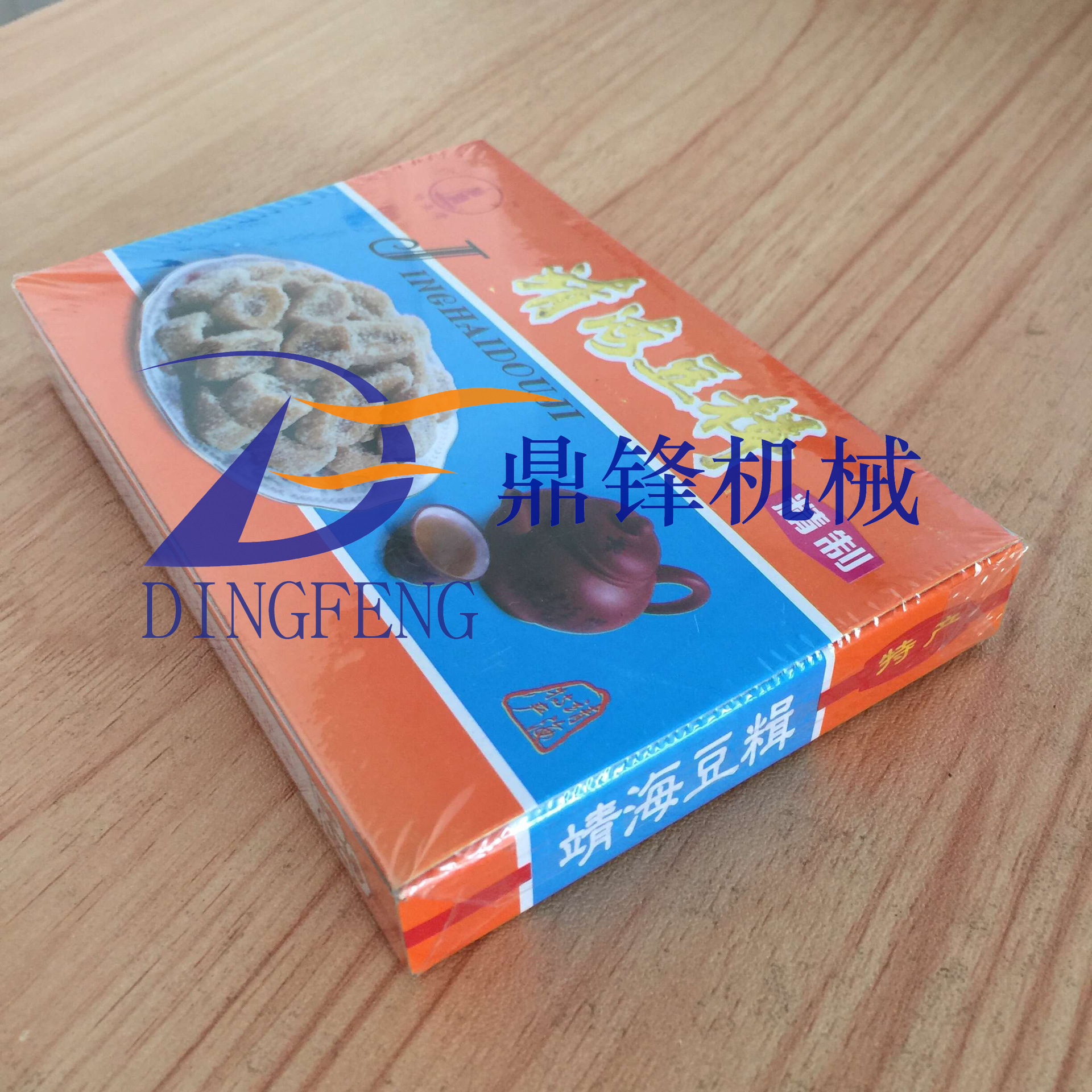

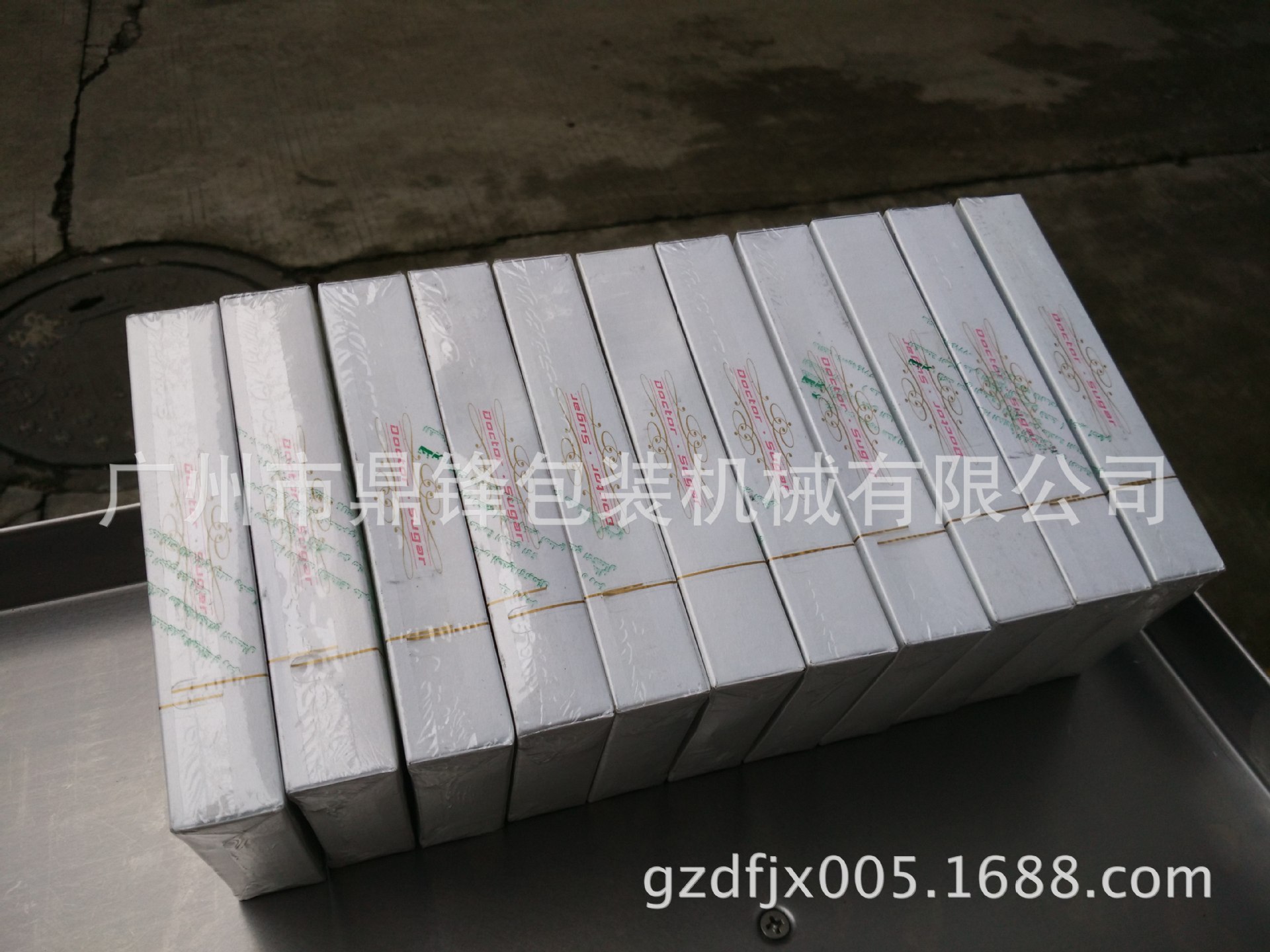

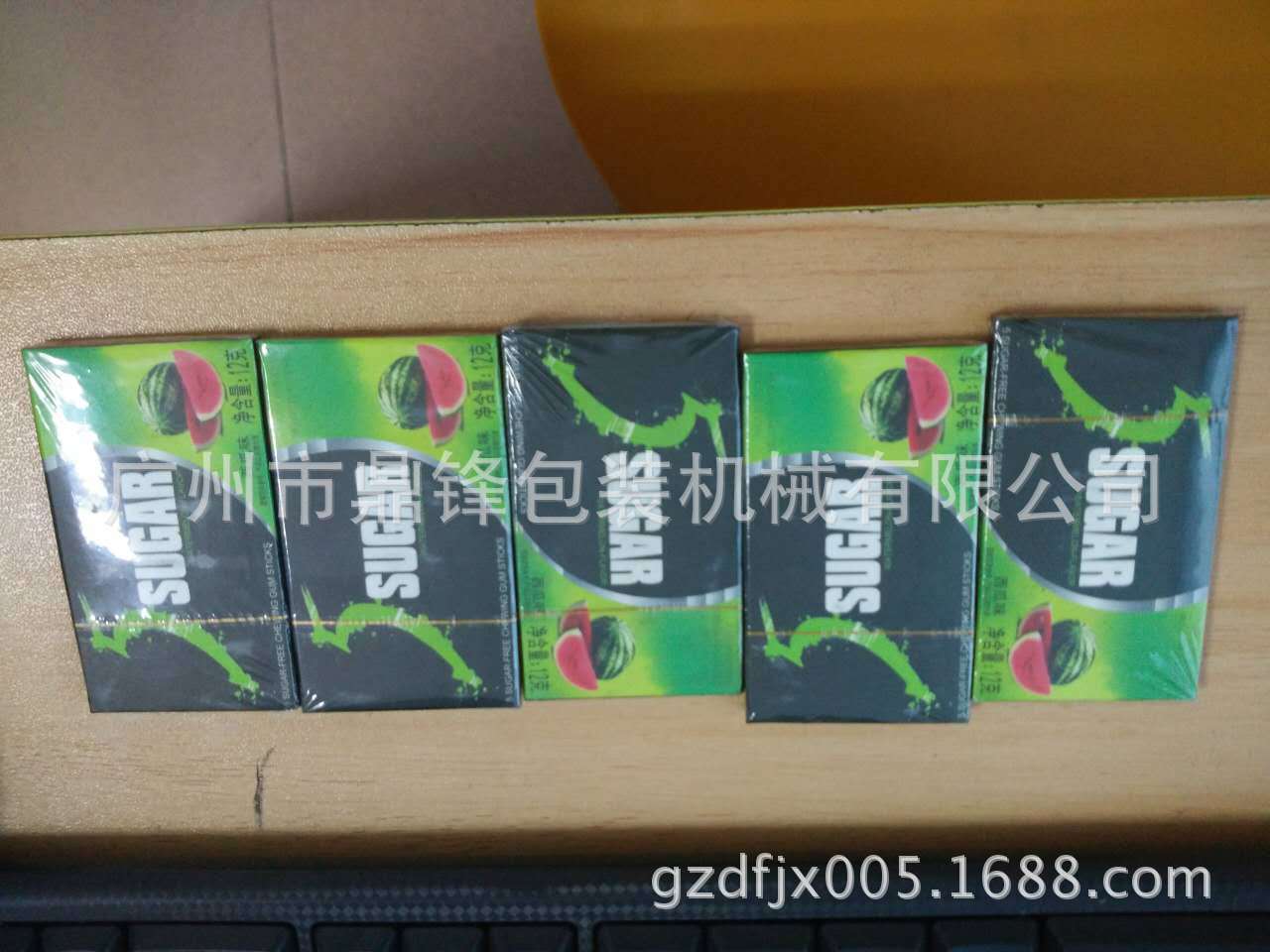

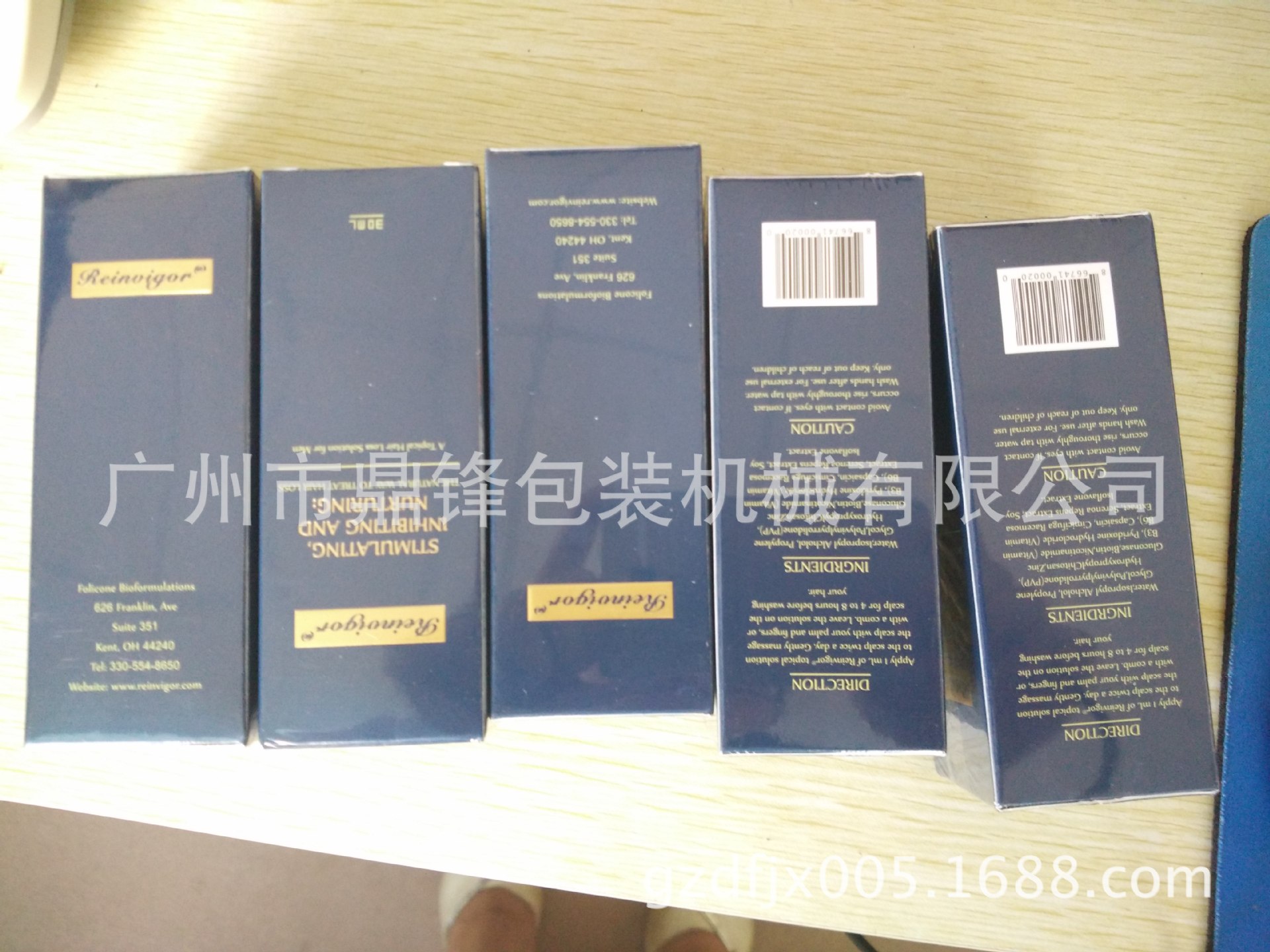

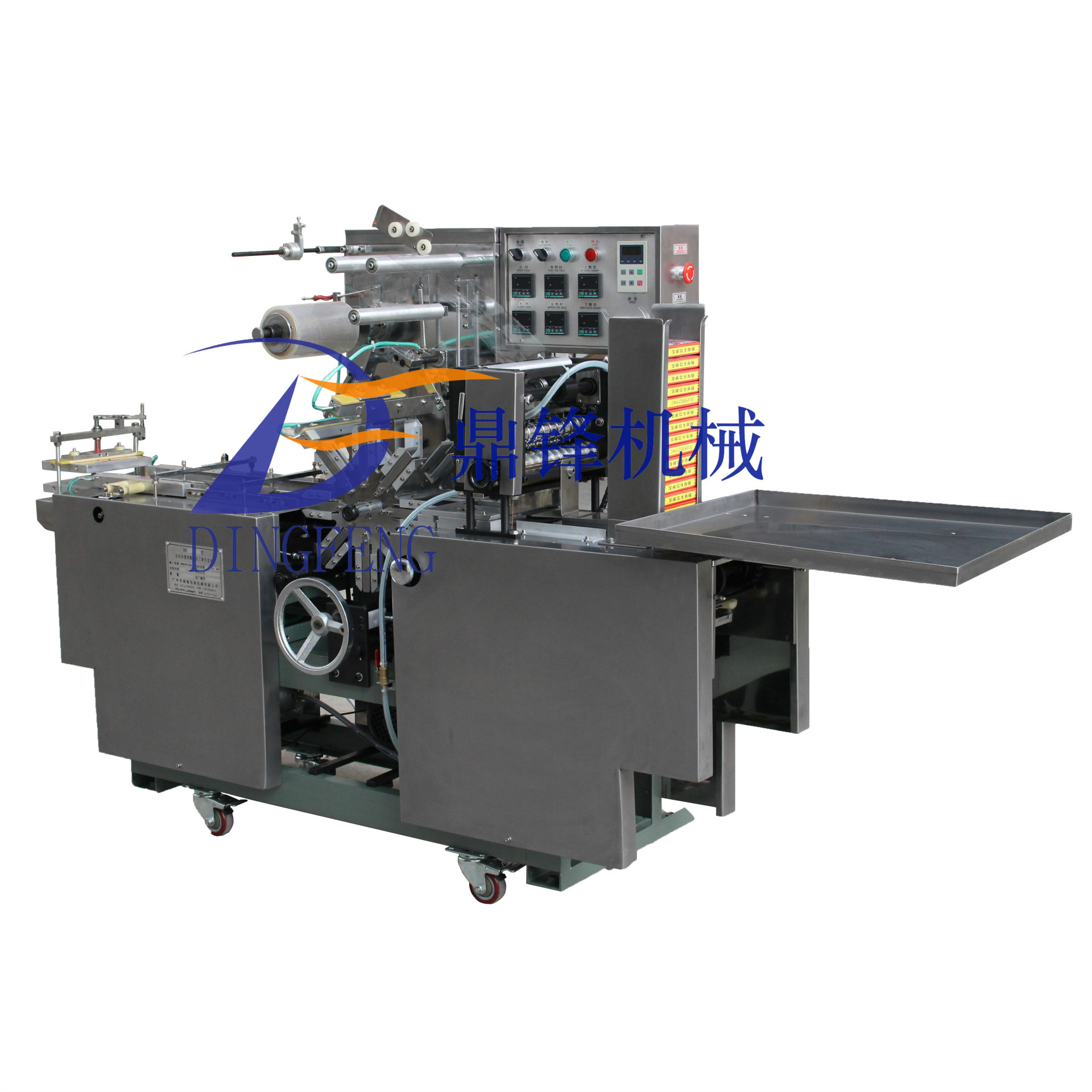

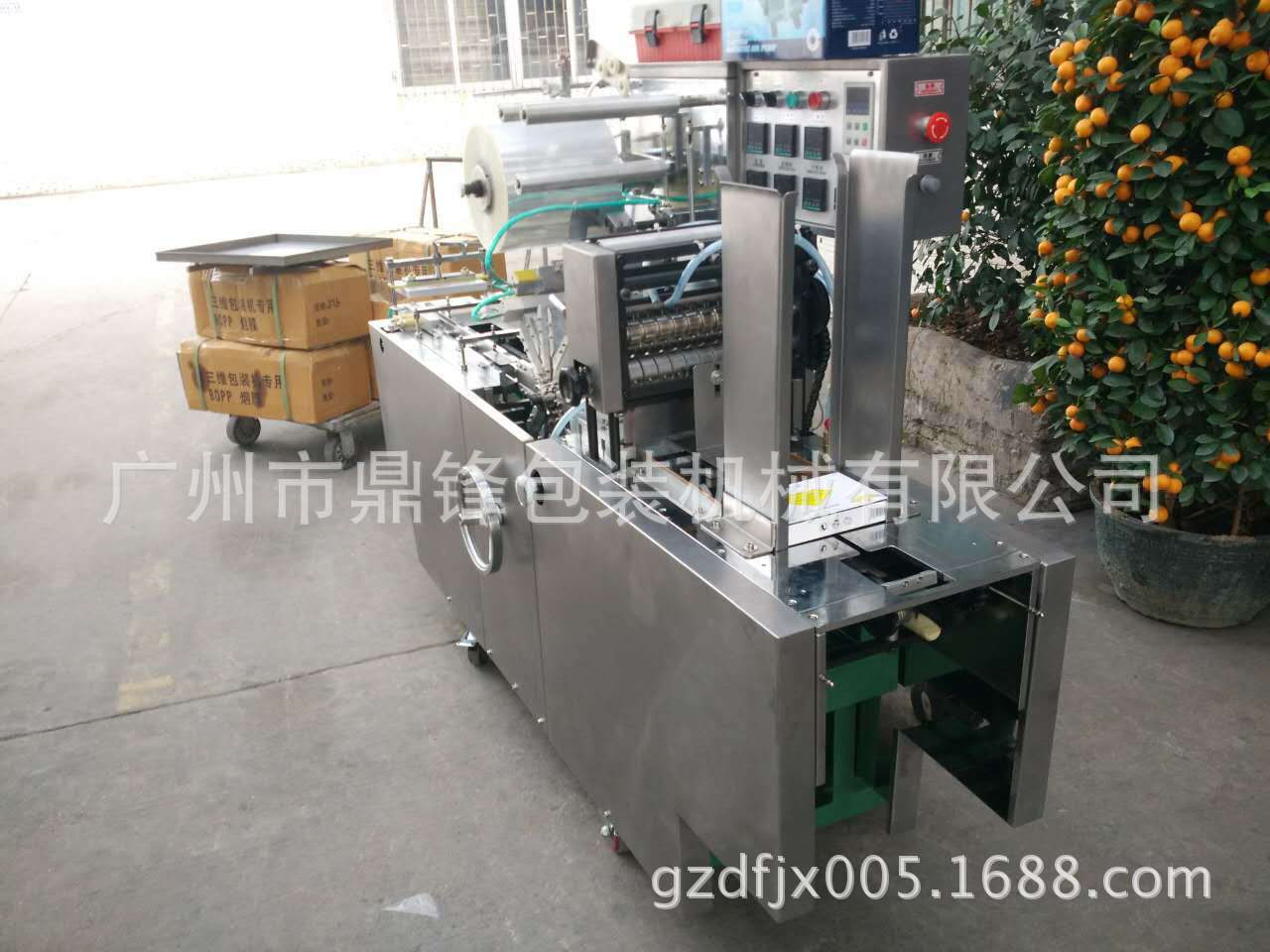

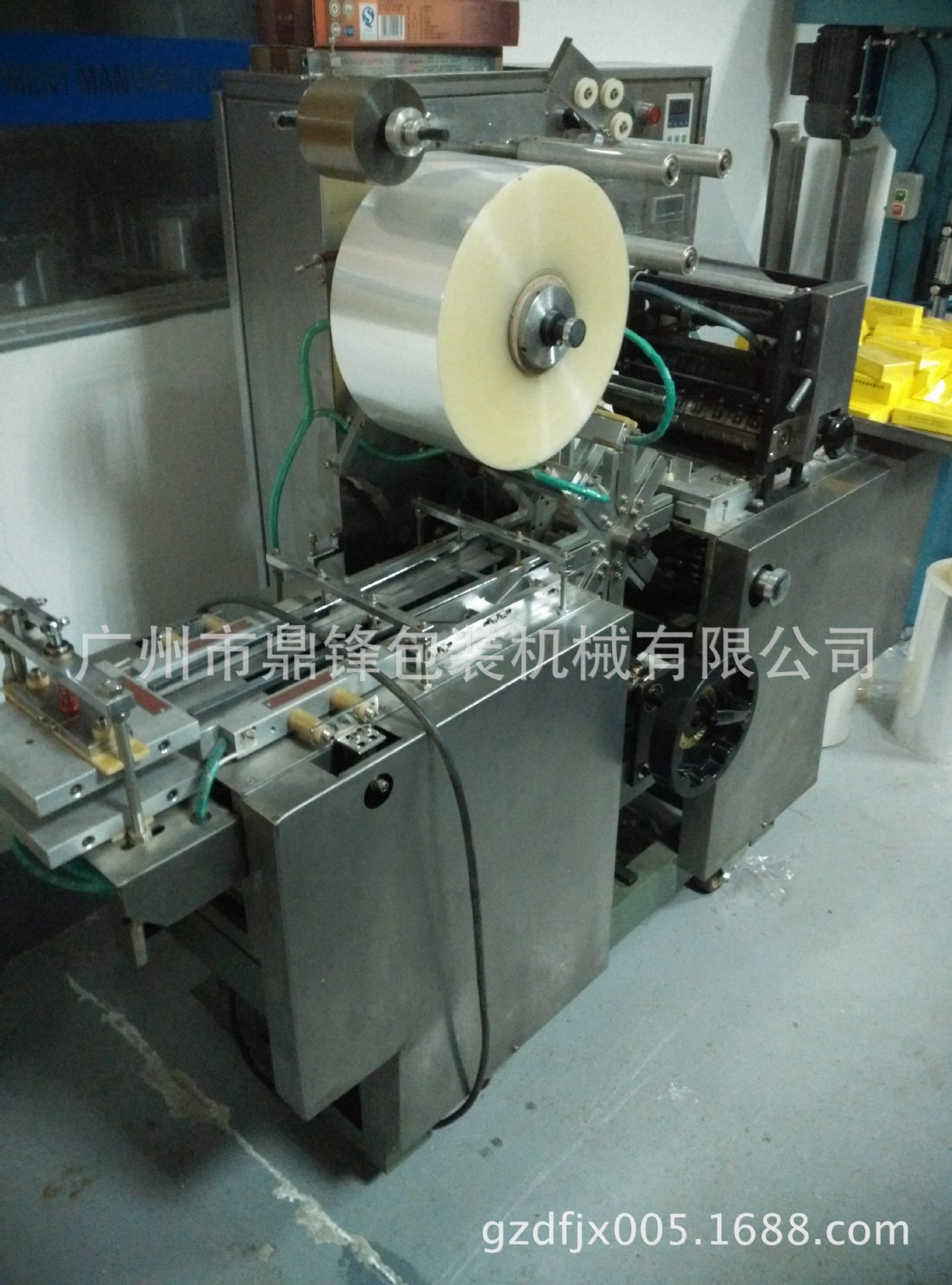

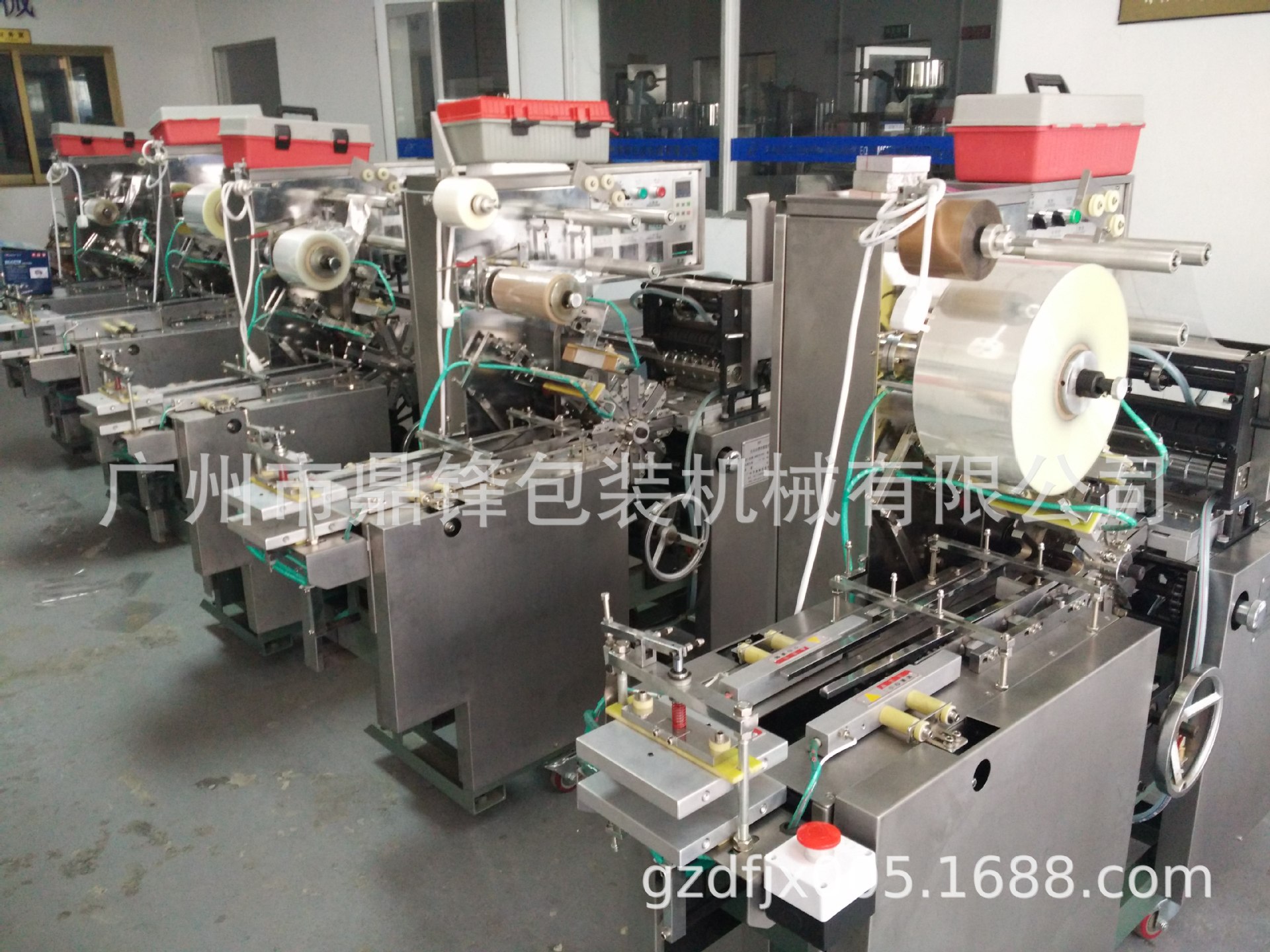

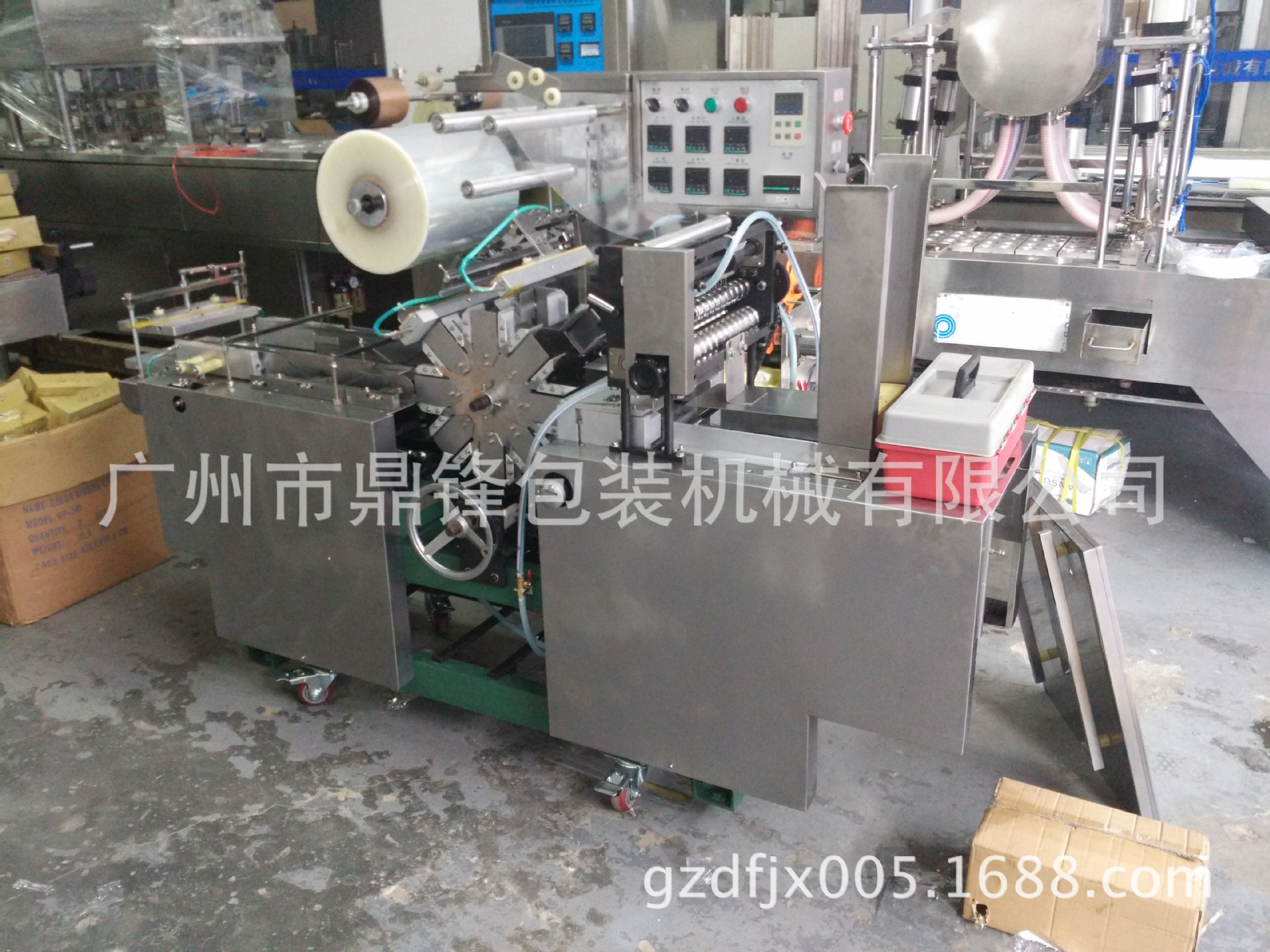

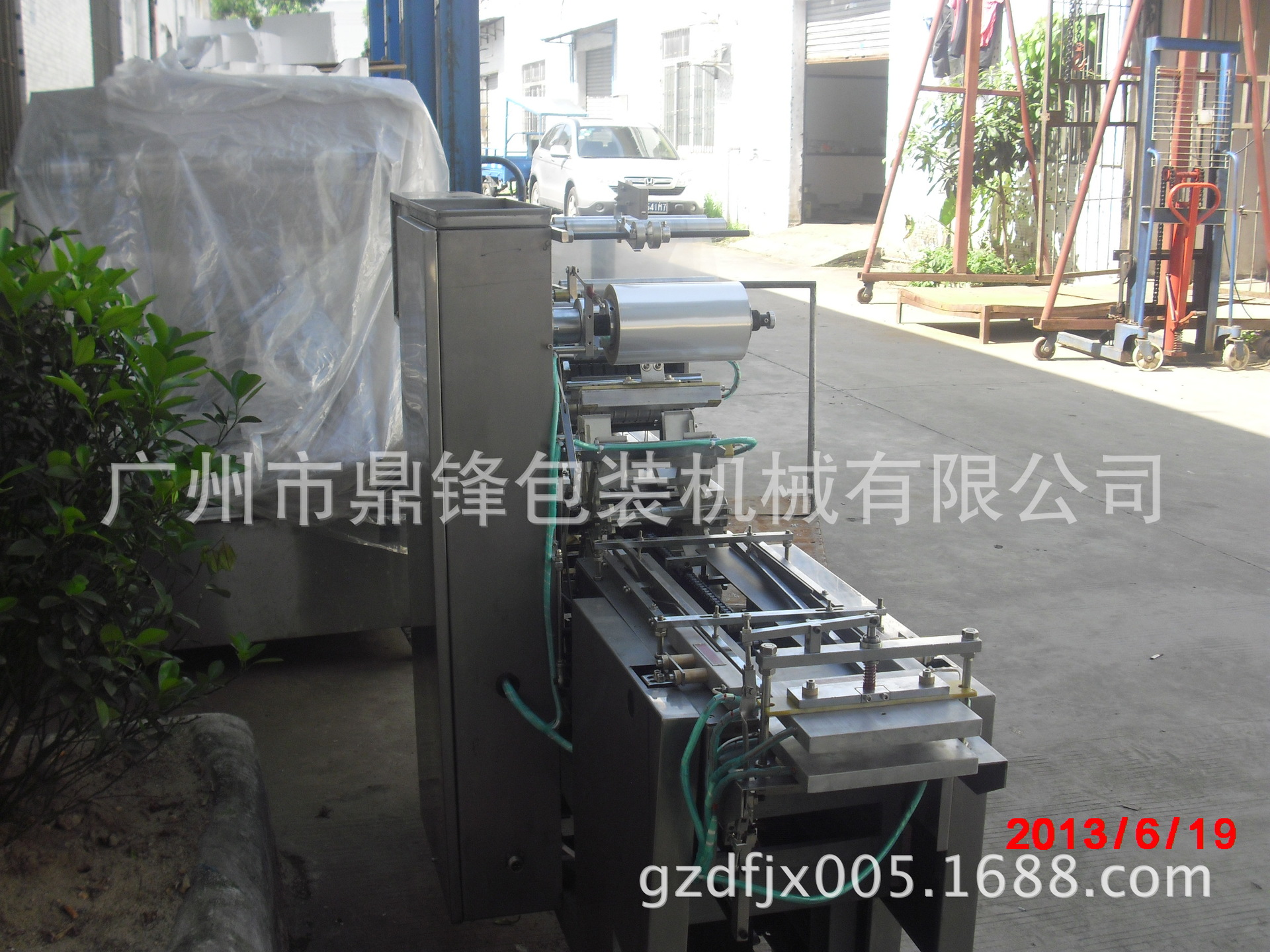

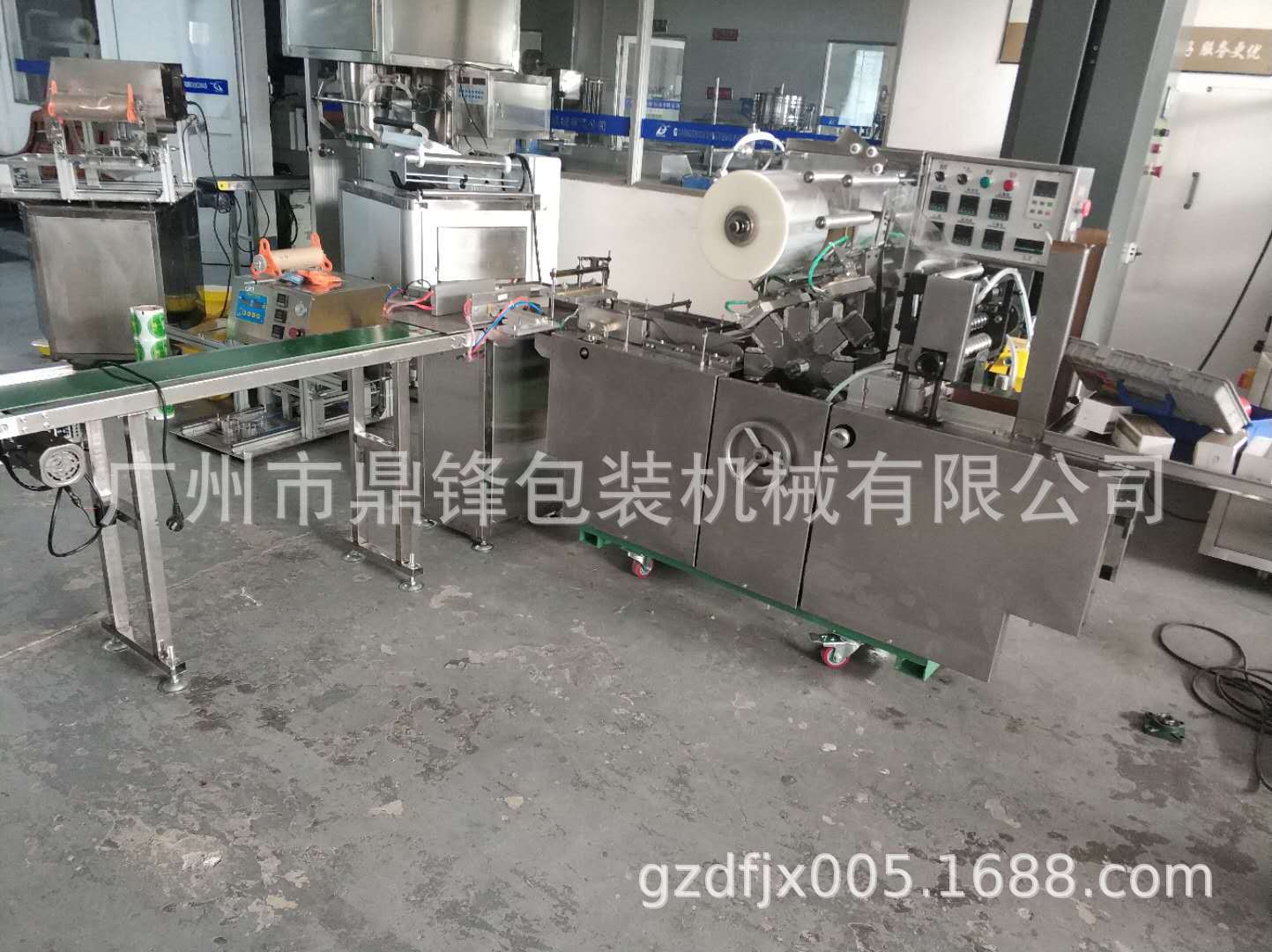

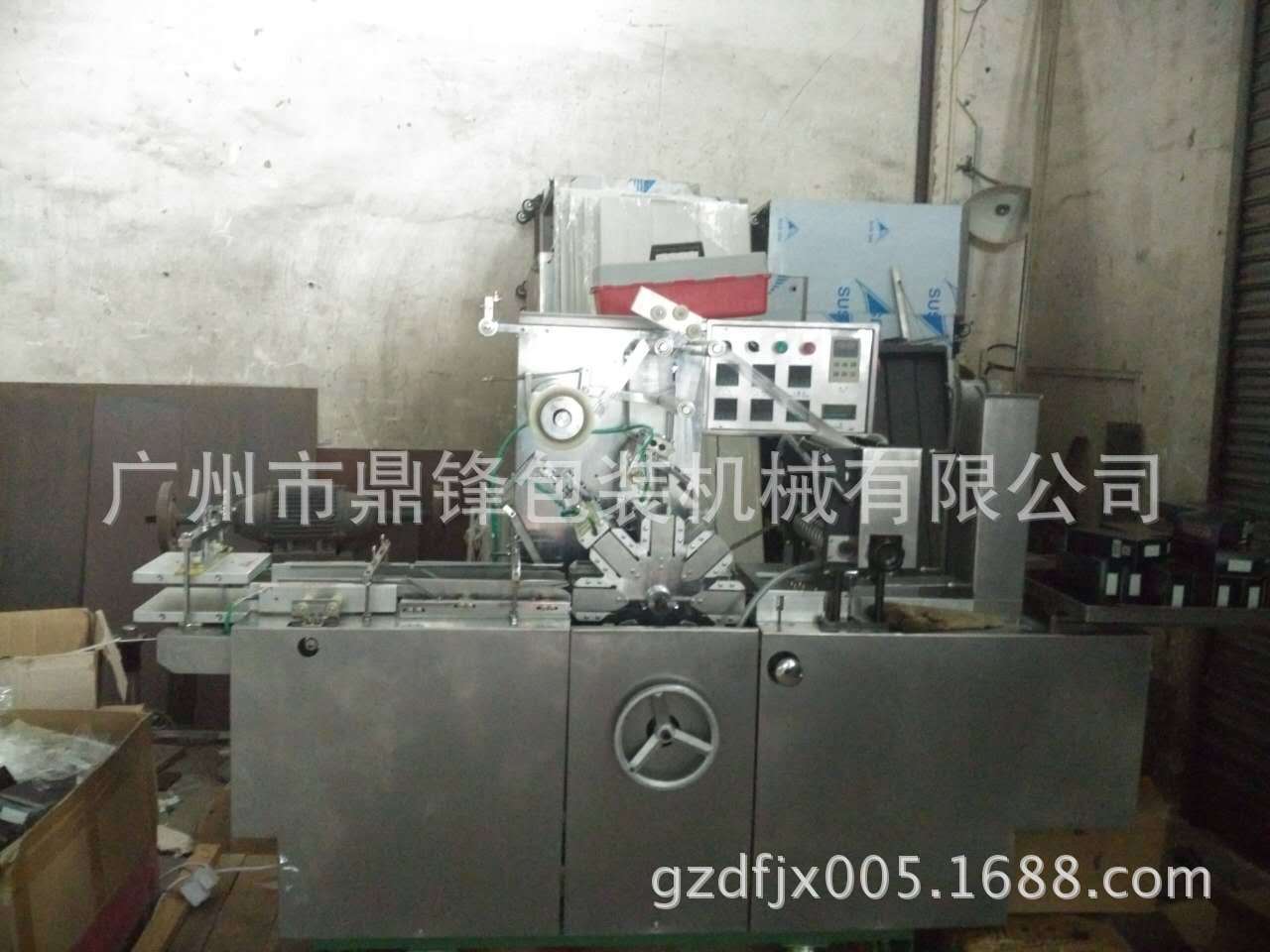

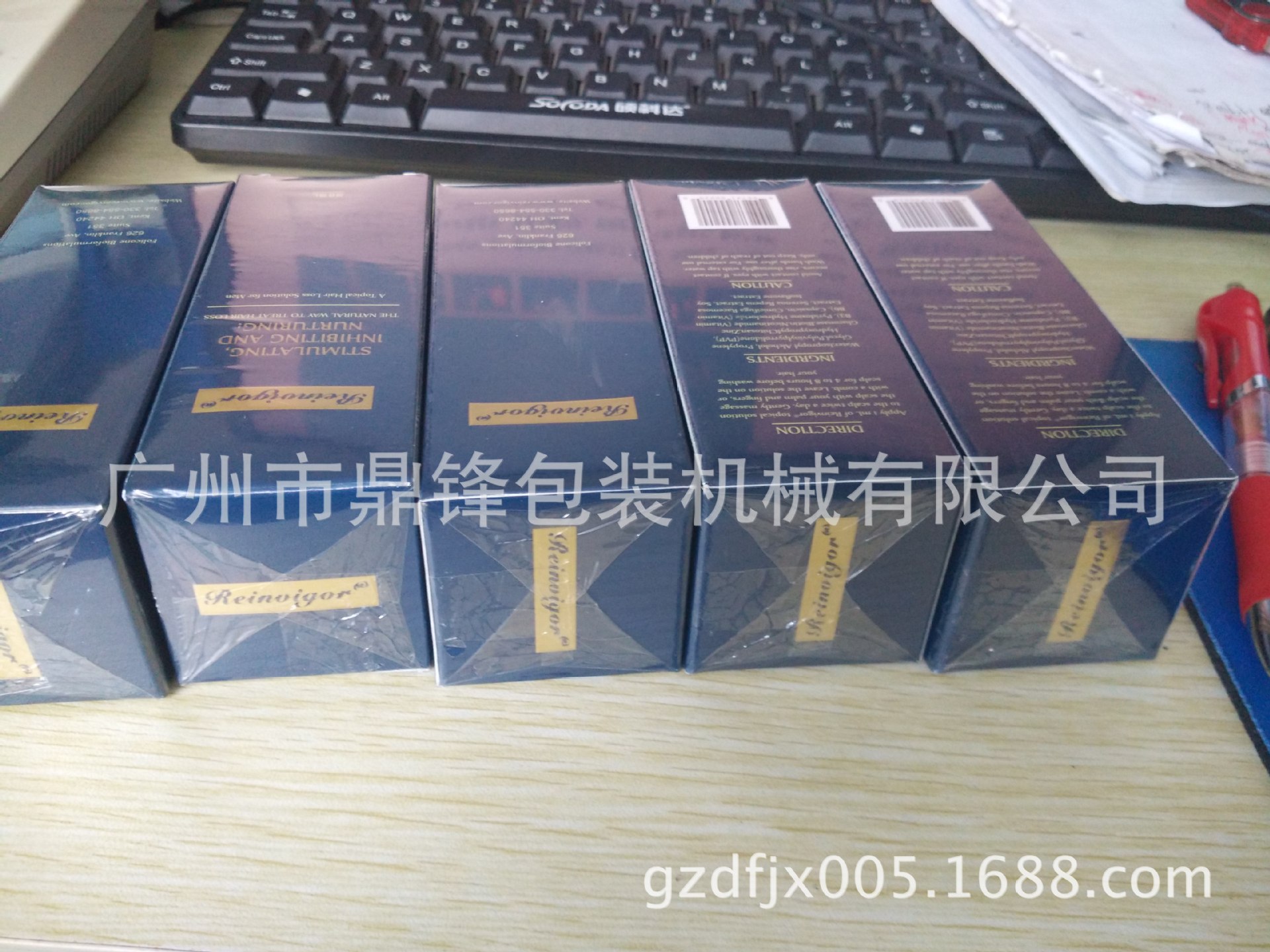

      三维包装机，又称为三维透明膜包装机，烟包机，透明薄膜六面体折叠冷包装机，透明膜包装机。该机是以BOPP膜或PVC为包装材料，将被包装物形成三维六面体折叠封包的中包设备。该机主要适用于医药、食品、化妆品、音像制品、等行业方形盒装物品的外表装璜包装。如药盒、口香、茶叶、方糖、橡皮、蚊香、香 烟、磁带、VCD（CD）光盘、扑克牌、透明皂、方型电池、软盘等起到了防伪、防潮的作用，并提高产品档次，增加了产品附加值。本机可与装盒机联动生产包装效果与的相同）





一、概述

本机系适用材料为BOPP膜对不同规格的硬纸包装盒、包装品进行三维包装的通用设备。该机是我厂在吸收国内外同类产品技术的基础上进行设计而成的。它以机械联动机构为主体。采用无级变频调整和自控电气附属设备，集机、电、仪为一体，具有结构紧凑、造型美观、操作维修方便、体积小、质量轻、自动化程度高等特点。

本机广泛适用于扑克、橡皮擦、刀片等各种小型盒装物品的裹包。具有防伪防潮；提高产品附加值、产品档次和产品装潢质量之功能，是一种理想的盒式三维包装设备。



二、工作原理及包装流程示意图

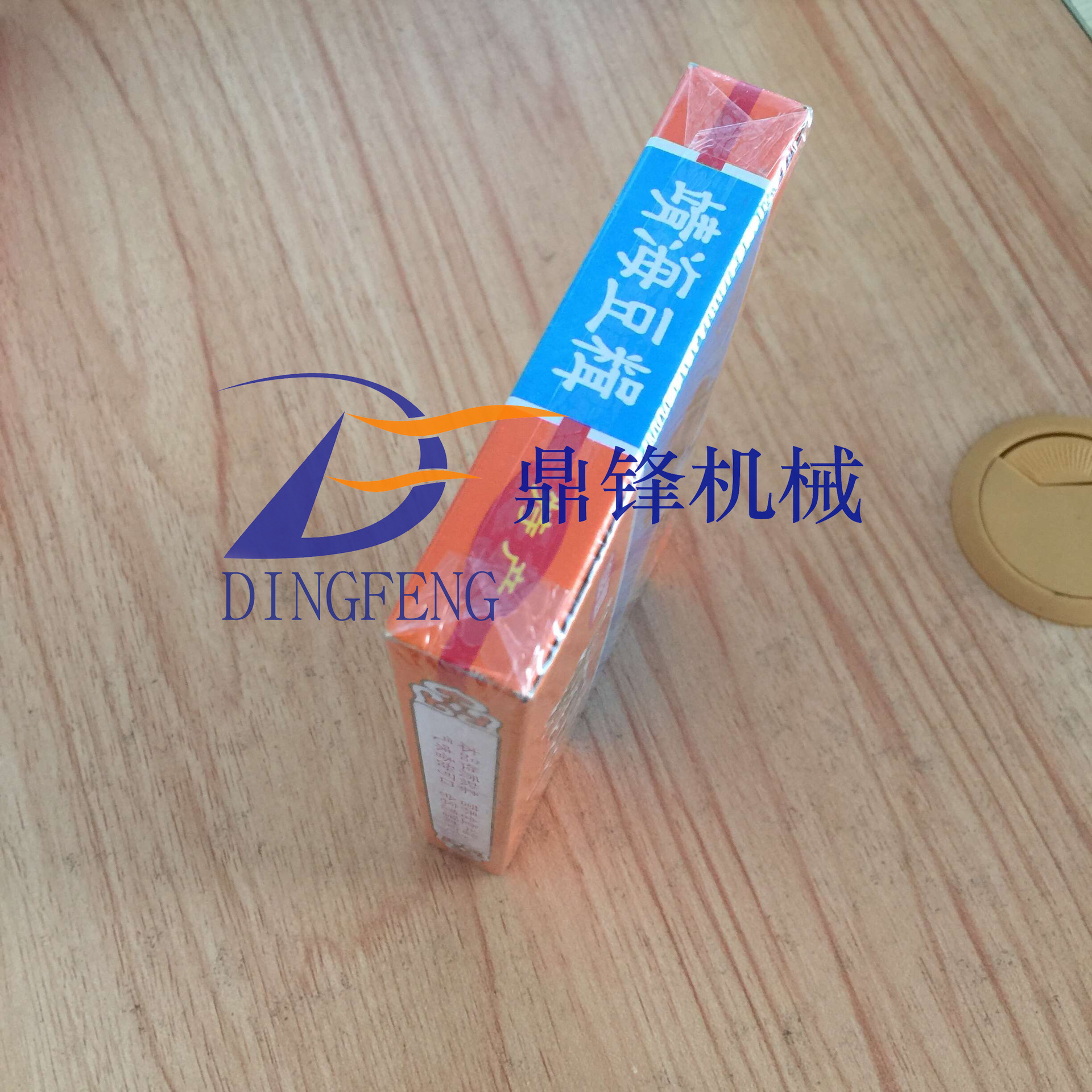

BK240轻型透明膜盒式三维包装机系利用储料器供给包装物品，由出膜、切膜、折叠、封包、热封、整形、出料等一系列机构来完成包装物品的裹包。两侧折叠后采用热封方式粘接，以达到密封、防潮、装潢的包装效果。透明膜与一条印有图文或全息激光标志的折封拉线（俗称金拉线、启封线），同时粘贴后，可方便成品折封和防伪之功能。



三、包装尺寸范围

长度（L）                                             60～180mm

宽度（W）                                             20～100mm

厚度（H）                                             10～60mm



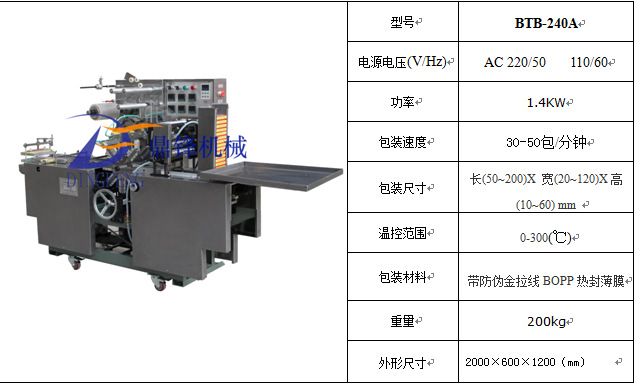

四、主要技术参数（见表1）

                                        表1

生产效率	<80包/分
电源	220V 50Hz
电机功率	0.4kW
加热器总功率	2.4kW
外形尺寸	（L）2200×（W）550×（H）1050
重量	280kg

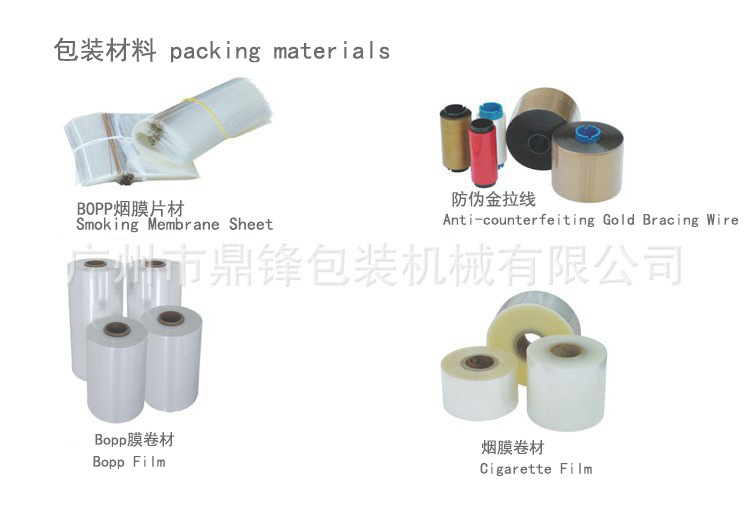

五、包装材料

1）BOPP膜：厚度22μ～28μ

2）拆封拉线：宽度1.2～3mm各色不干胶

3）规格：透明线、单金、满金、亮金、透明红字、白底红字、白底金字、激光防伪、激光镂空等。



六、性能与结构特点

1、包装速度可调性：本机采用变频调整装置，可根据工作要求不同以改变包装速度。

2、包装尺寸范围可调性：包装品的尺寸规格变化时，本机仅更换模具，并进行适当的调节即可。

3、热封温度可调性：可随外界气候环境变化，自行设置加热温度，并能保持在所设置的温度范围内。

4、加料装置：由料盘、料斗联合组成，叠式连续进行加料。



七、安装

机器应水平置放在室内水泥地基上，底脚下垫10mm厚的同形状橡胶板，以免长期使用损坏地面及出现移位现象。机身安装完毕后，继续安装相关的附件（料盘和出料斗）。



八、注意事项

a）使用本机前，请认真阅读本说明书，以免因误操作而损坏机件；

b）机器应安排专职人员操作及定期、维修保养；

c）开机前要向摆杆凸轮油盒内注入HJ-20型黄油一次；

d）为了生产，按标牌位置处接入地线；

e）机器应保持整洁、美观，要定期用软布稍沾洗水擦洗外罩；

f）如长时间不使用，请清洗切刀部位；

g）当发现机器不同步（超前或滞后）时，应马上停机检查，以免损坏其他部件。



九、操作规程

1、操作前准备工作

1.1由于长途运输的颠簸震动，有必要在操作前作以下严格检查。

a）打开后罩口，观察电气箱，检查电气接线，各元器件有否脱落，是否紧固。

b）检查各机械紧固件有否松动，脱落，另件有否移位。

1.2手动试验：装上手轮，逆时针转动机器（从机器外往机器下面看）观察各部位传动是否准确、正常。

1.3送电试验：接通电源，由于本机反转时不能工作，按完线后必须检查电机的转向（看手轮）应为逆时针。

2、操作

2.1打开电源开关（电器控制板的红色按钮）红灯亮。

2.2打开加温系统的（蓝色）按钮，分别：A（表示长封接口一次封），B（表示外侧封），C（表示内侧封），D（表示一次封整形），E（表示上整形），F（表示下整形）温控仪通电加温。调节温度到100℃～130℃，以包装效果为设定好效果。

2.3温控仪调节







面板布局图

1、显示器，温度测量                   4、参数的修改，确认

2、设定温度量                         5、用调整数字及自型定

3、指示灯                             6、7、数字调整链



2.4设定温度

按“SET”键，显示SP/OOSO按

2.5运转调整用变速器显示器的按键设定频率。详细设置参数查看变频器说明书。



十、调试守则

操作人员必须遵守本则进行认真地调试。本机调整同步的标准程序是：

1）调整薄膜进给部分（包括切刀的调整）；

2）调整薄膜进给与给料推进器同步；

3）调整转塔与给料推进器同步；

4）调整转塔与排料推进器同步；

5）调长接口封A，长接口折爪工作情况；

6）调侧折边工作情况，调侧封工作情况。

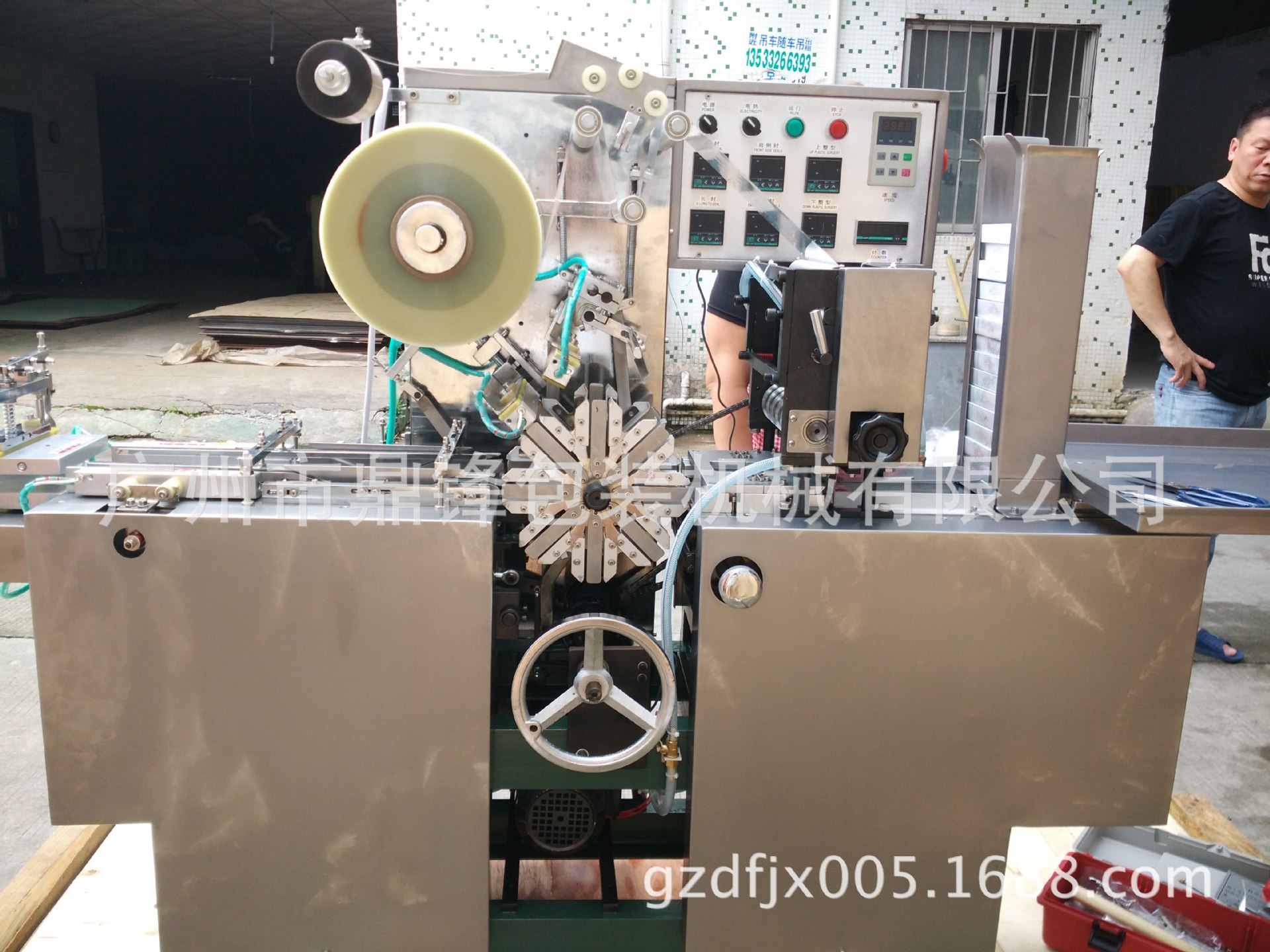

十一、机器简要说明（见附图1）

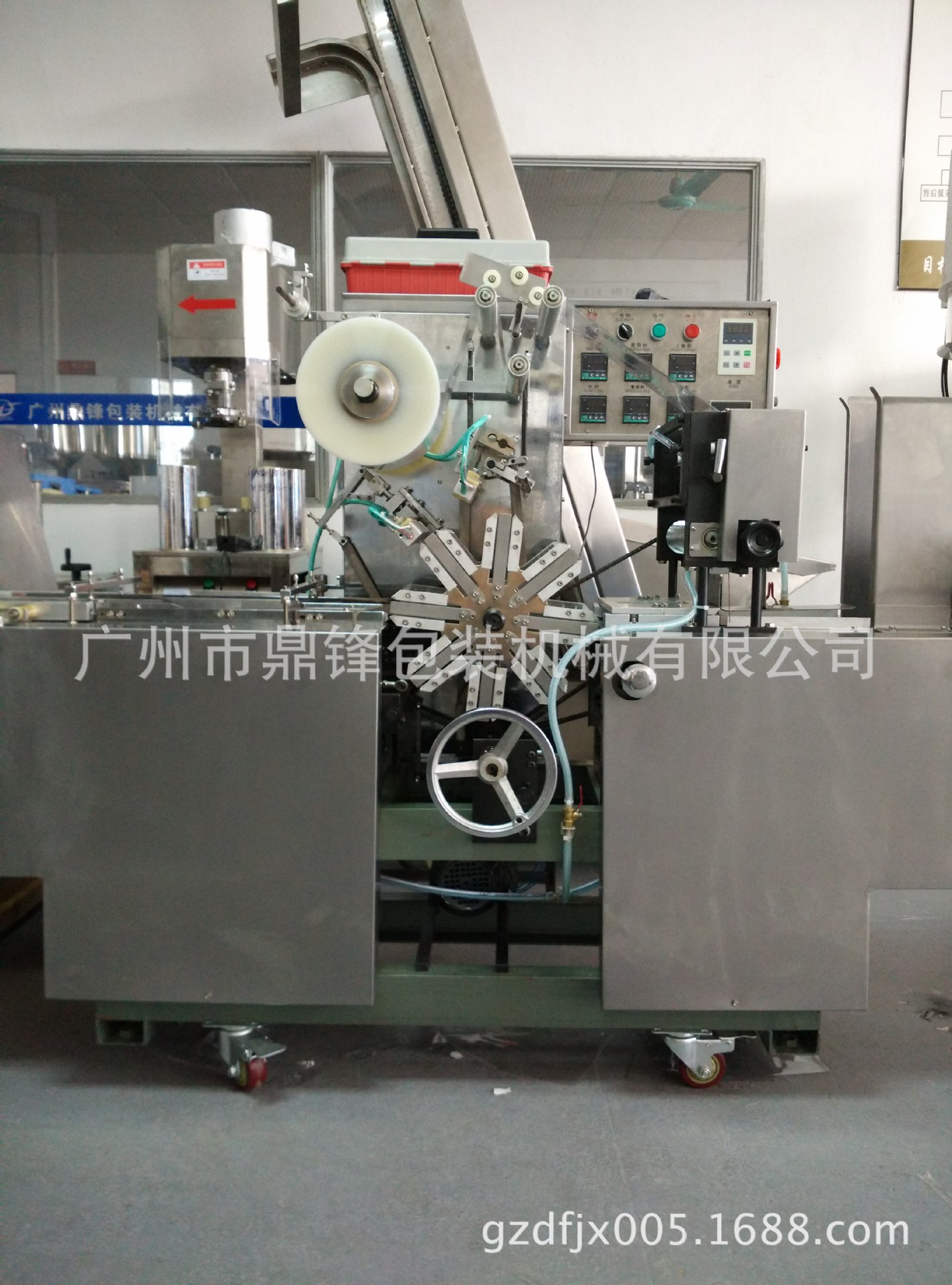

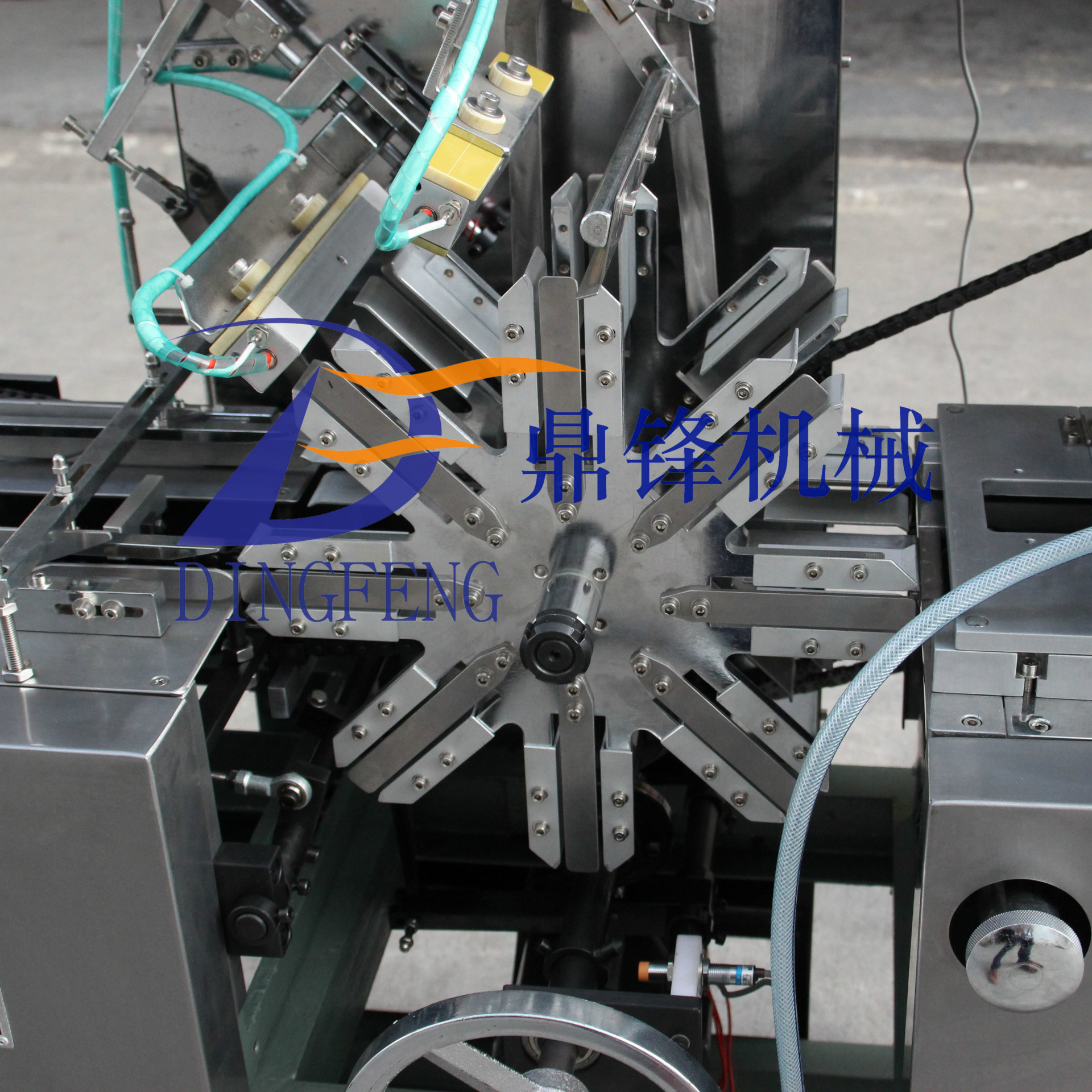

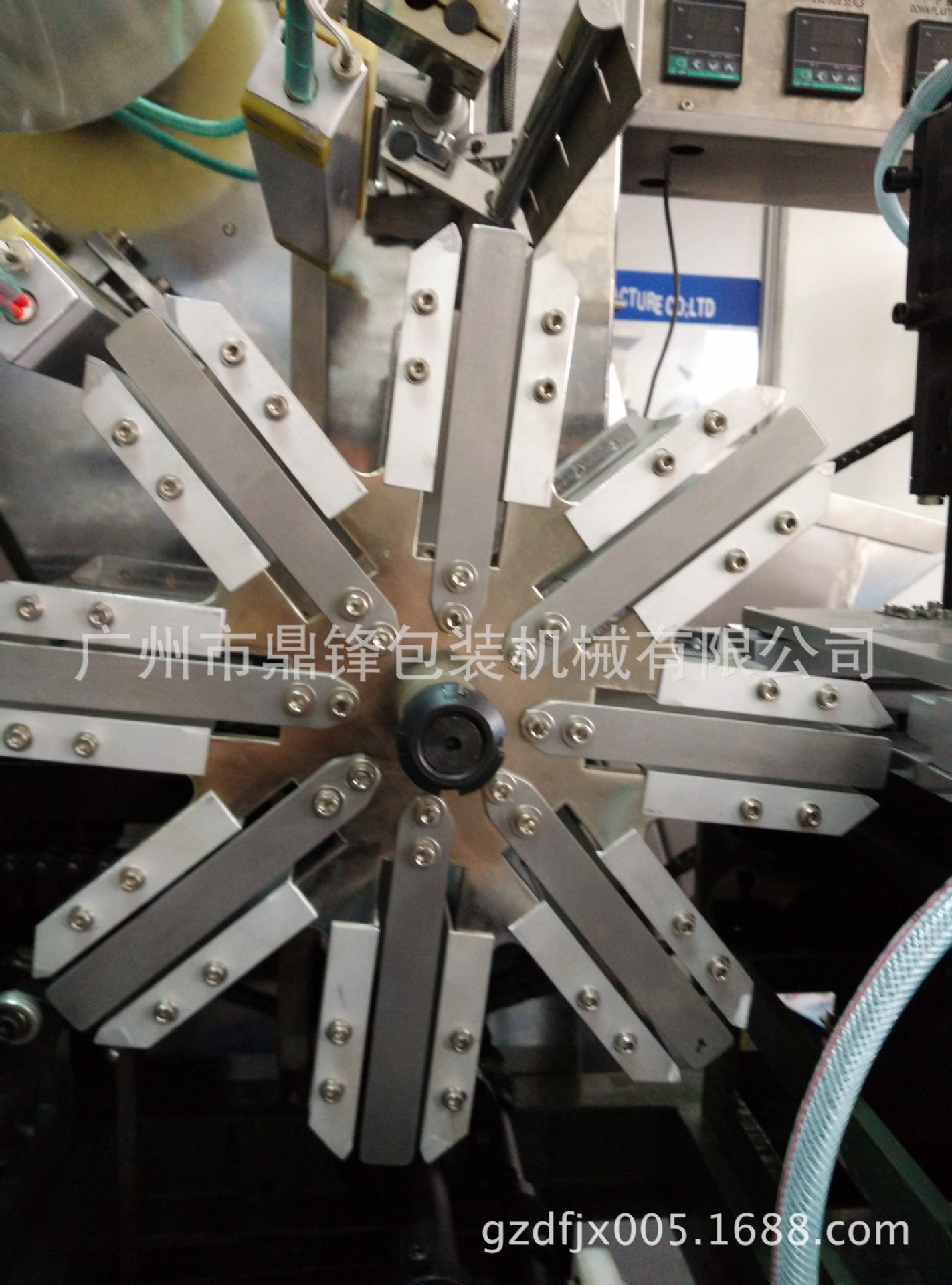

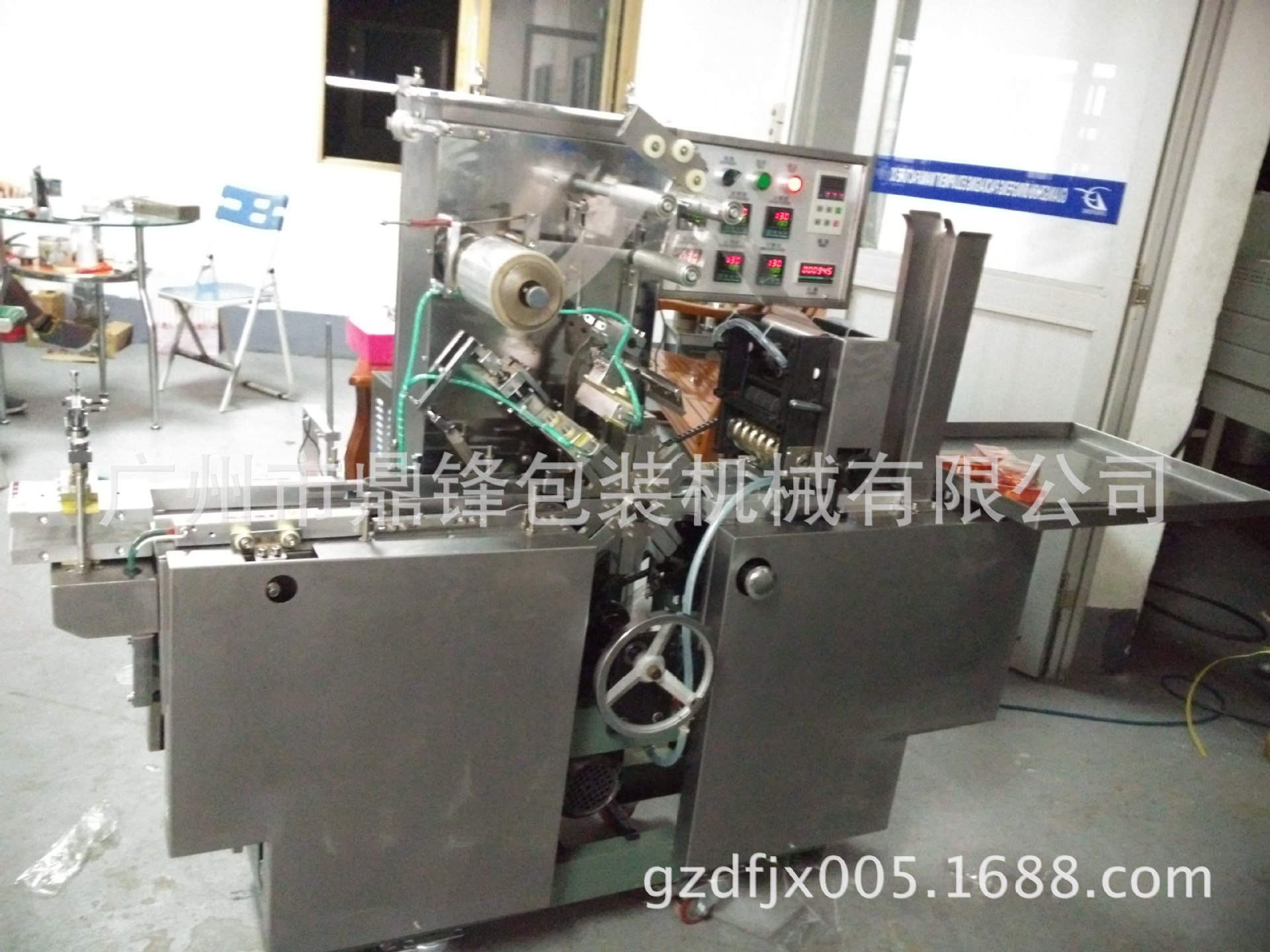

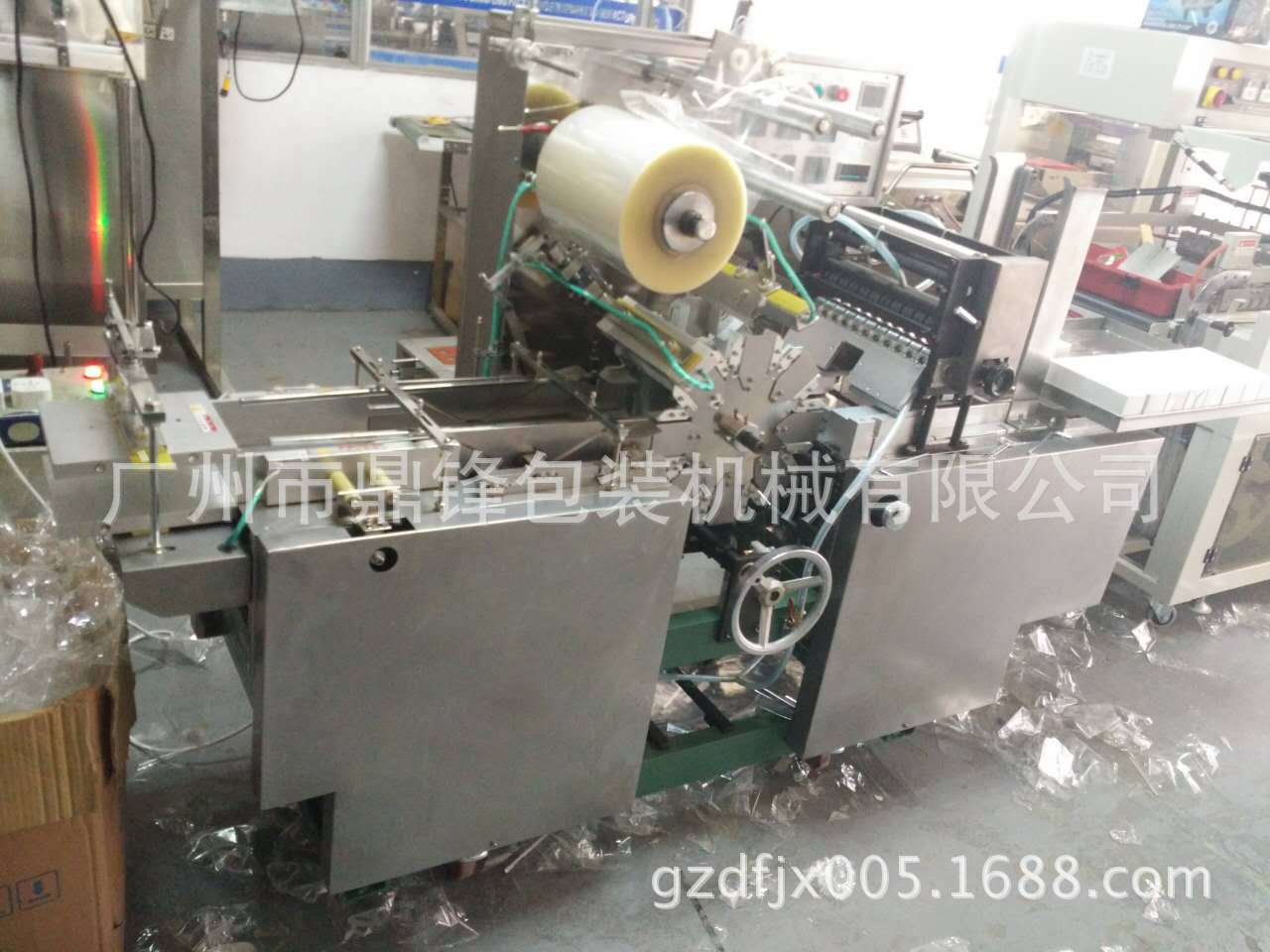

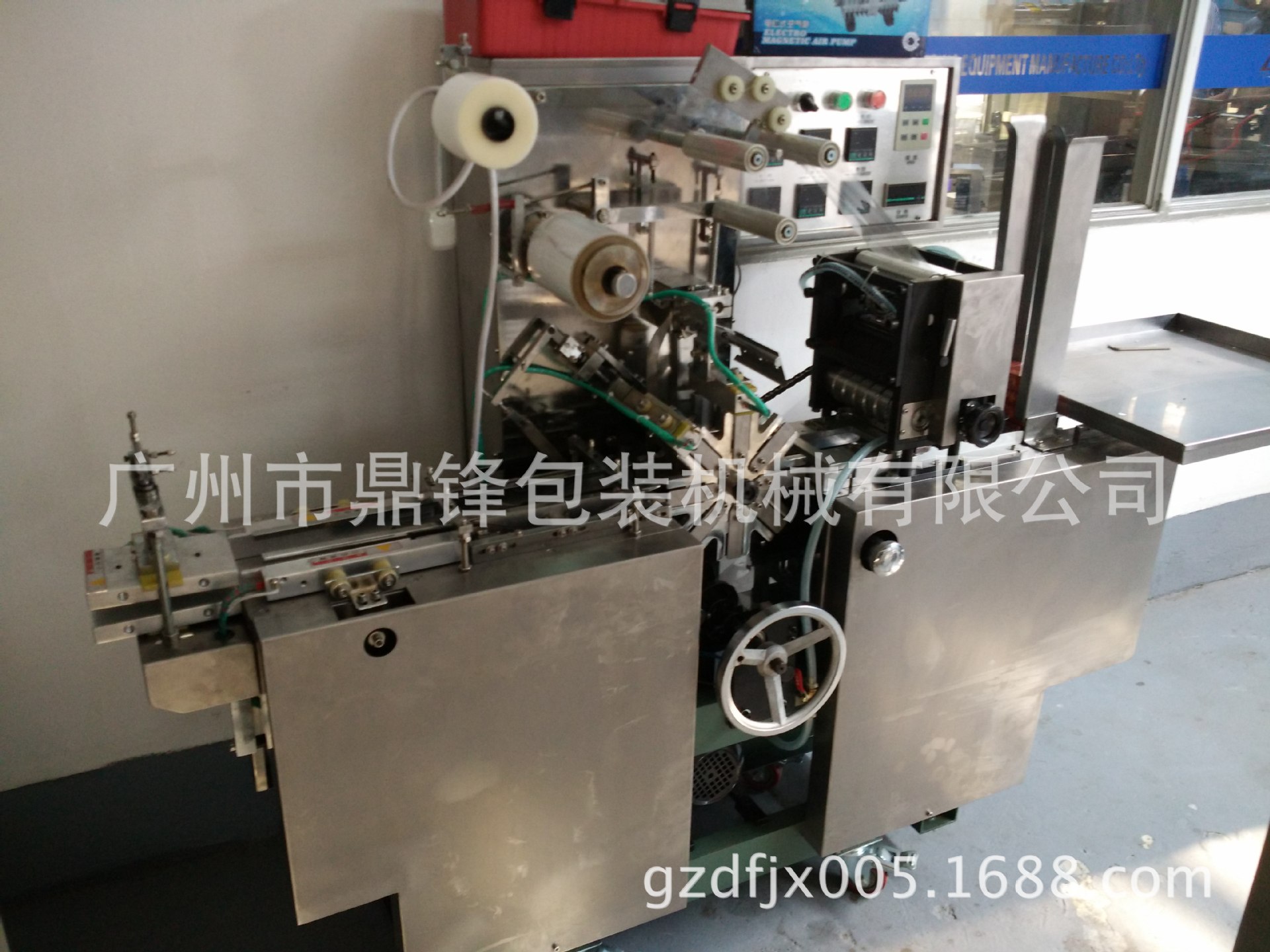

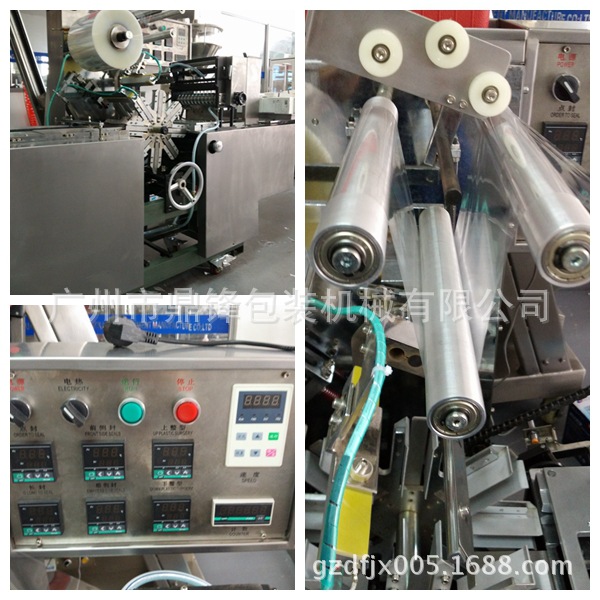

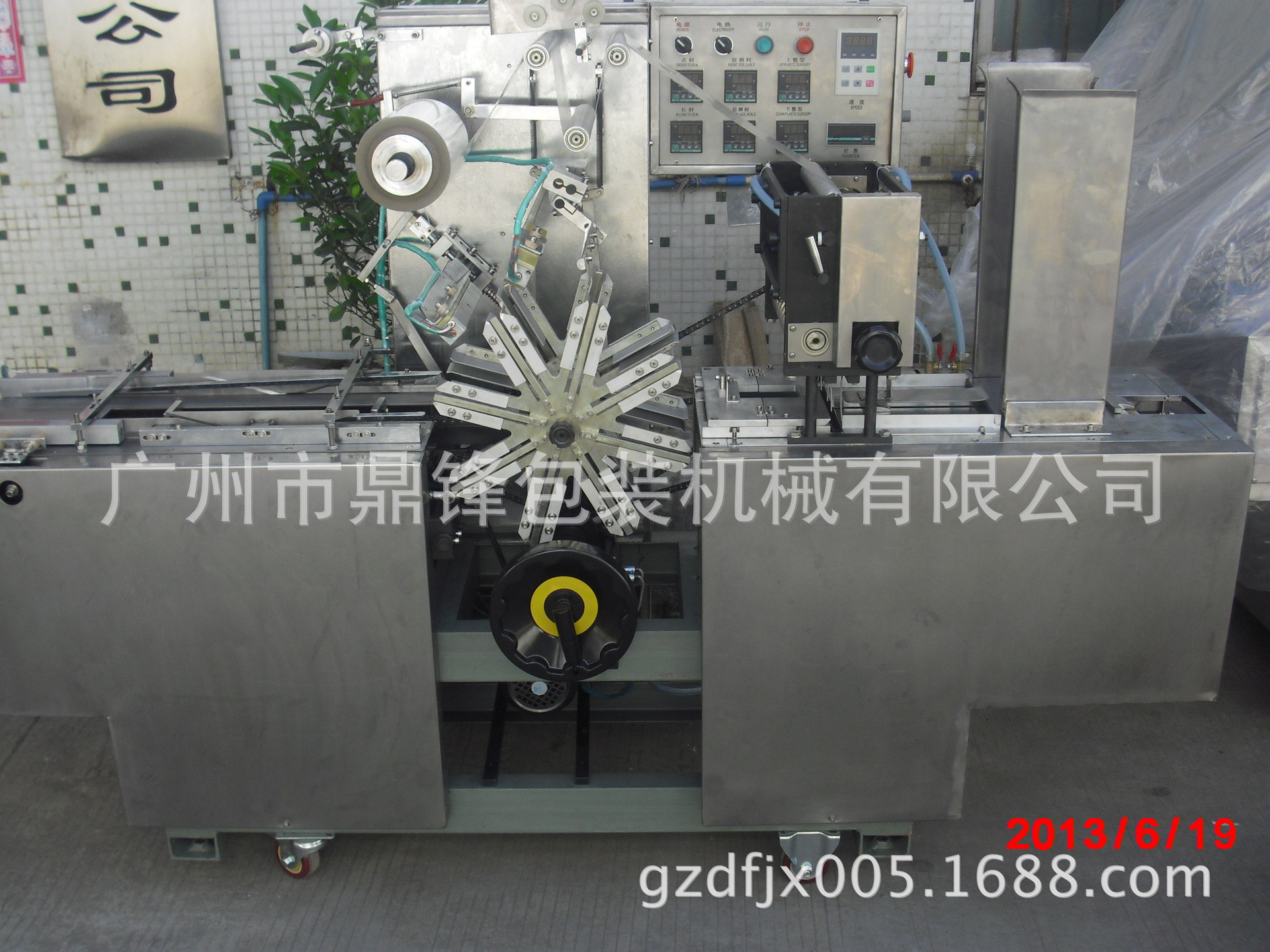

被包装物放在盒斗（16）中，经后推进器（19）并在刀架（13）下面包上膜，进入（11）。转位至拆爪（10）与点封器（9）粘住膜，再经长封器（8）粘合包装物。由前推器（3）推过侧折膜器（4）到侧封器（2）粘合，后经整形器（1）完成包装。

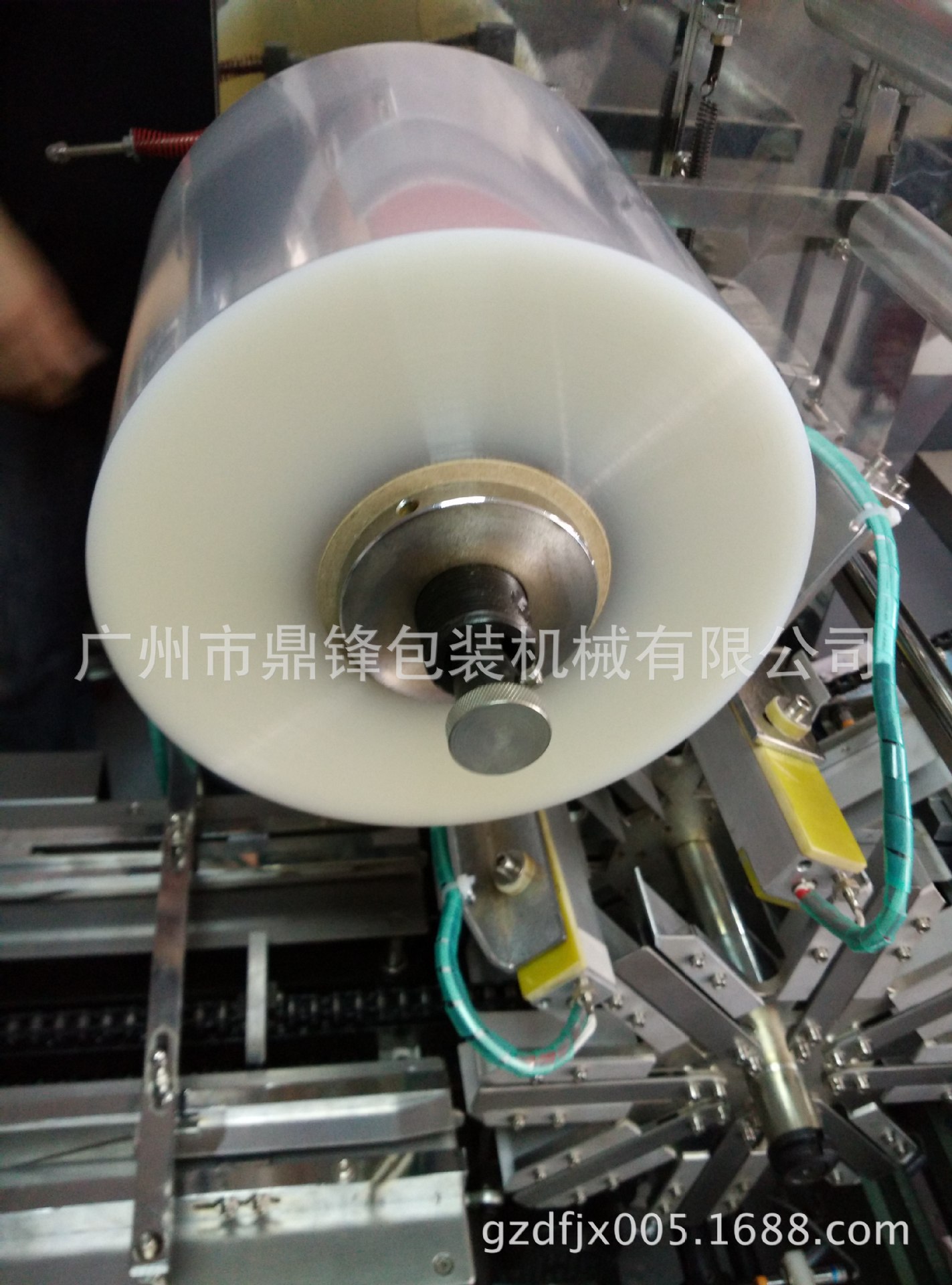

拉线（6）轴上阻尼器调节拉线紧松。膜卷（7）装在轴上出膜方向按图1所示。中心距离150mm，可调节手把（5）。刀架（13）上旋转刀轴（17）双滚动切断膜，磨损后用油石修磨刀锋，调节刀轴（17）上4只顶紧与2只吊紧螺钉即可。切口刀（23）要保持与相应轴承间隙，由方块后2顶2吊紧螺钉调节固紧。

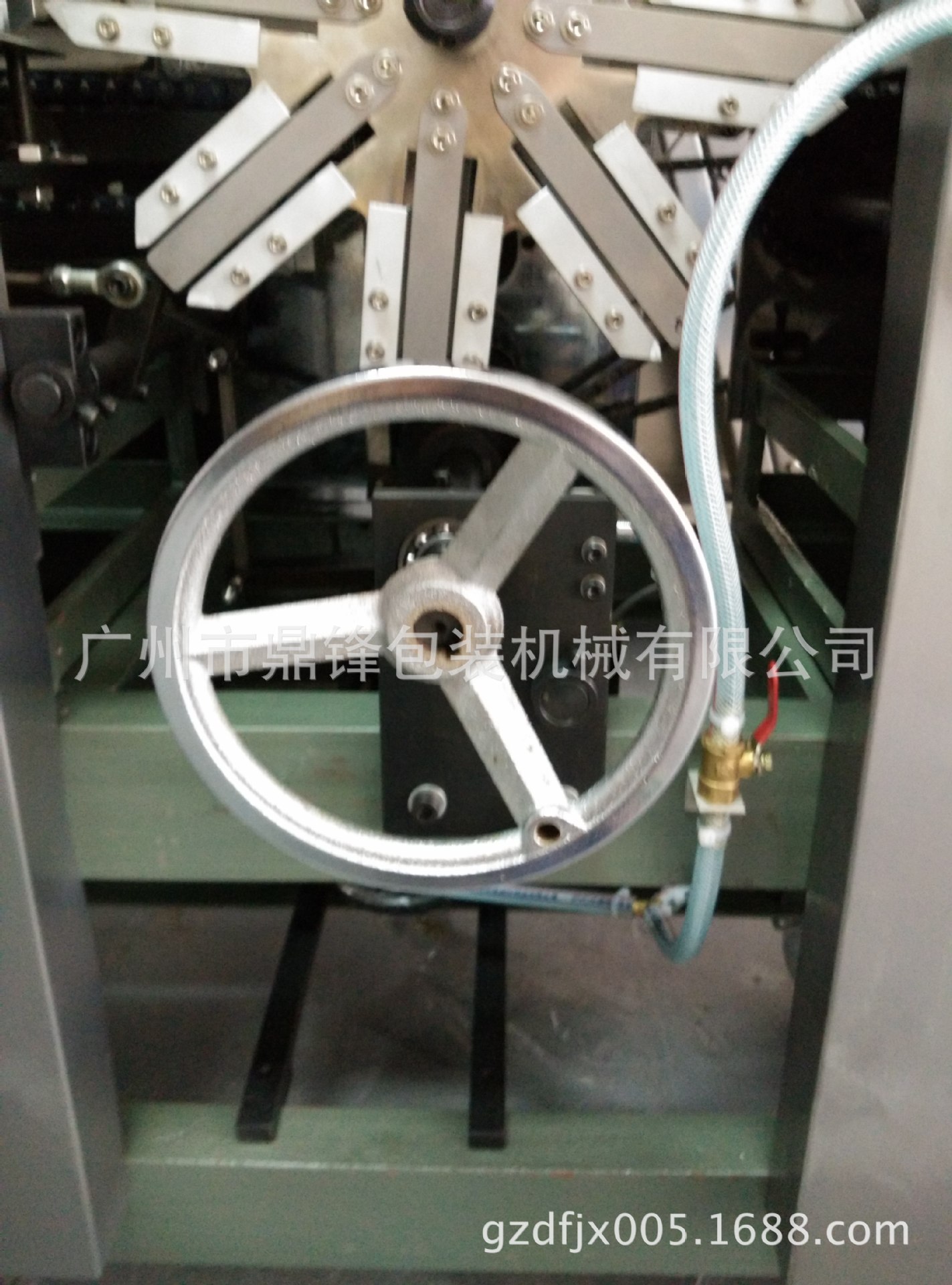

手轮（18）用于调试观察包装状况，必须逆时针转动。

机器装有卡盒时保险（21）打开后盖，调节簧螺钉。

后推进器（19）的保险（22）用于包装物卡阻时过载打滑。同样由簧螺钉组成，紧松可调节。如打滑后必须用手前后推后推进器，使钢珠进入孔中（有声音发出），方可开机使用，否则会不同步。向前转动手把（15）脱开送膜辊，刚上膜与停止送膜用。

手轮轴（18）有3只凸轮经摆杆钢丝与所有间歇动作联接，钢丝属易损件，并备更换钢丝。

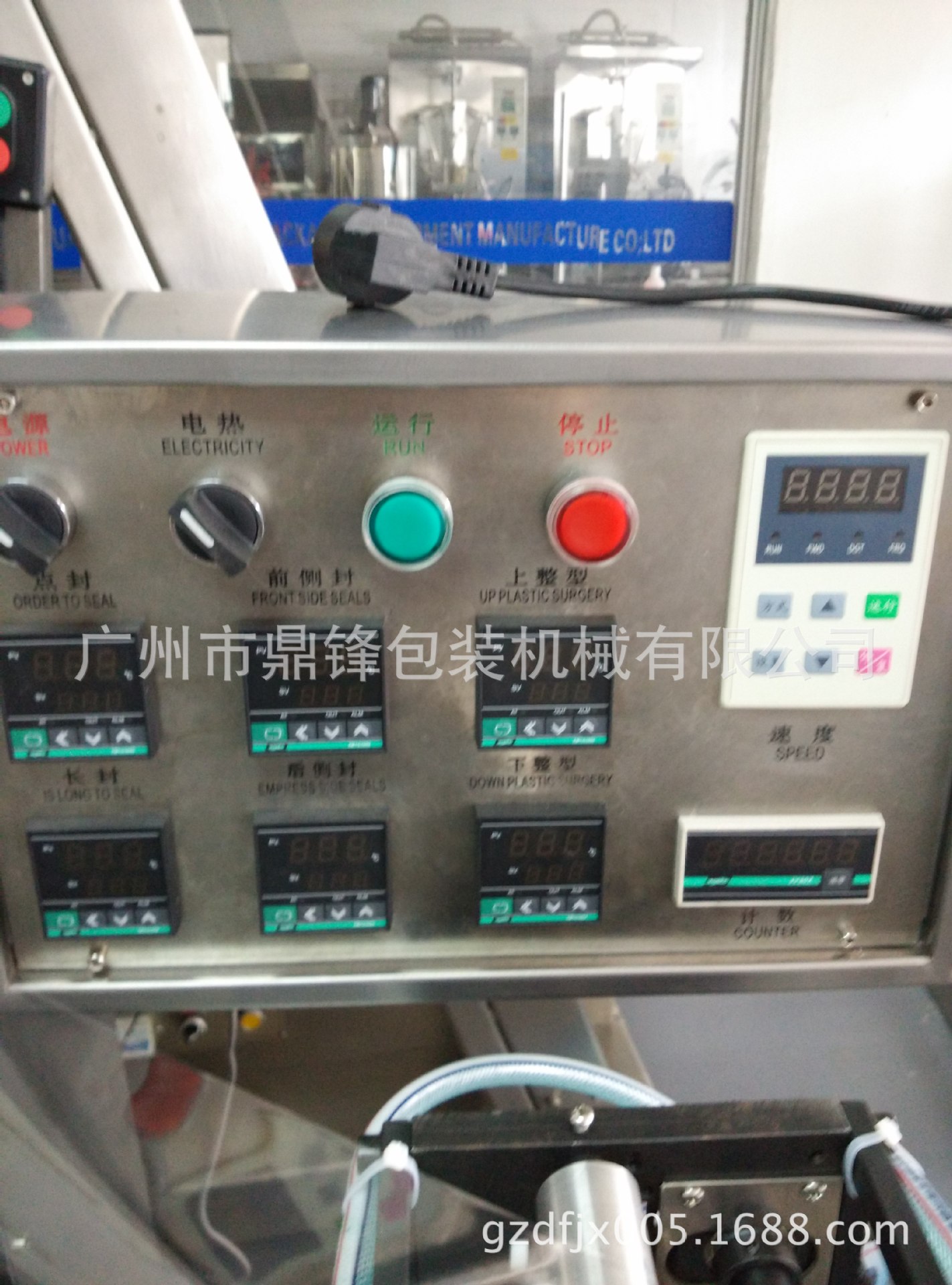

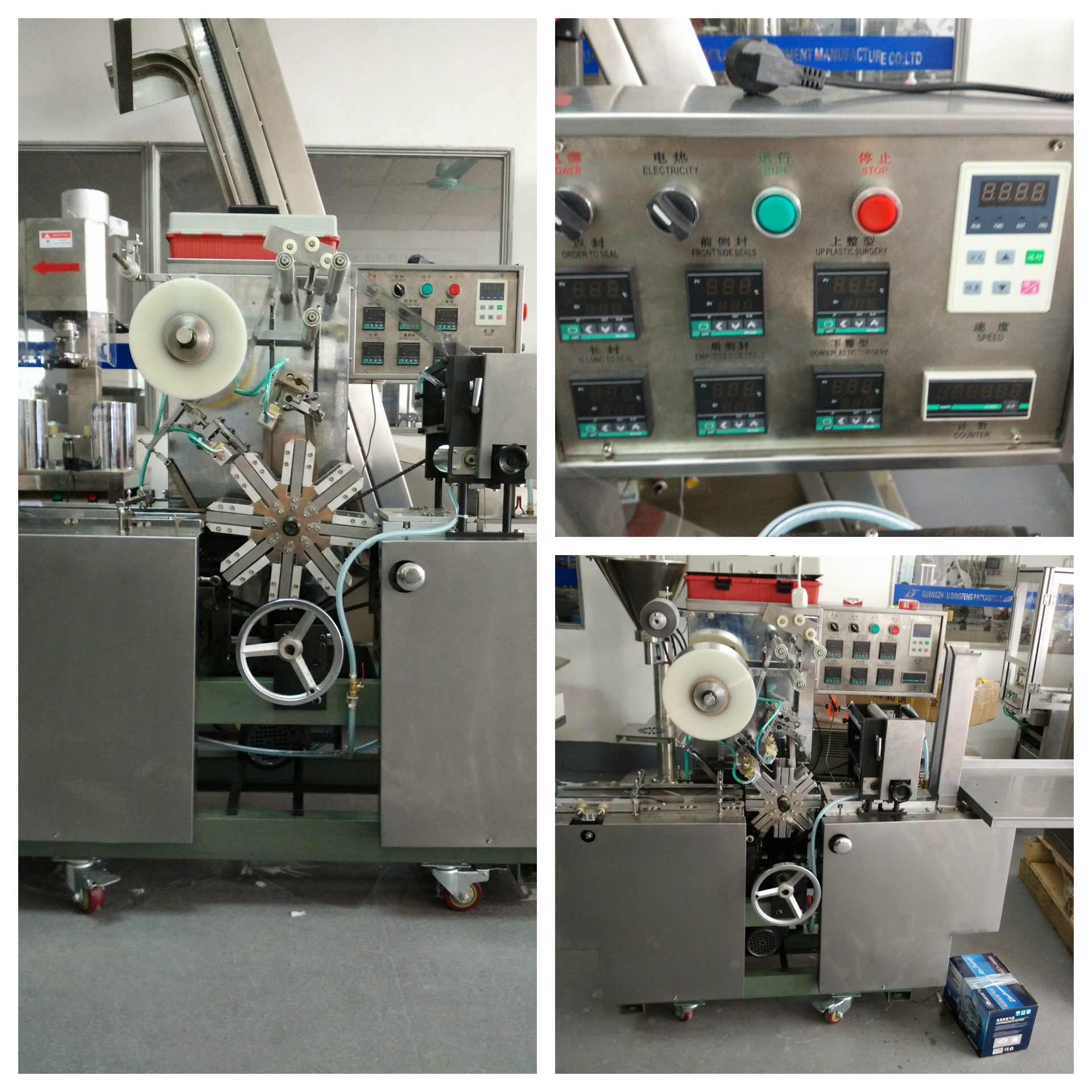

电器箱（12）有电源、加温开关、变频调速器与计数器。侧面急停开关（14）用于不正常状况下紧急停机用。

输入电源杆座（20）220V 50Hz单相电源同时要接地使用！



十二、电气原理图（见附图2）



十三、主要电器原件明细表（见表2）

                       表2

名称	型号	数量
固态继电器	HHG1-1/032F-22/25A	6
交流接触器	3TB42/220V	1
继电器	MY2NJ/DC24V	4
开关电源	S-50-24	1
变频器	F96-220005M	1
断路器	DZ47-60 3A/1P	5
断路器	DZ47-60 5A/1P	2
断路器	DZ47-60 1A/1P	1
断路器	DZ47-60 5A/2P	1
温控仪	HYTG-6401V	6



十四、装箱清单（见表3）

表3

序号	名称和规格	单位	数量
1	BK240轻型透明膜盒式三维包装机	台	1
2	产品使用说明书	份	1
3	产品出厂合格	份	1
4	手轮	只	1
5	内六角扳手3、4、5、6、8（mm）	把	各1
6	呆扳手8～14mm	把	3
7	卡环钳	把	2
8	钩头扳手	把	1
9	螺丝刀“一字”，“十字”（中型）	把	各1
10	活扳手8#	把	1
11	尖嘴钳	把	1
12	侧封加热管	条	2
13	整型加热管	条	2
14	电偶2000m/mK型	条	1
15	电偶2500m/mK型	条	1
16	油	把	1

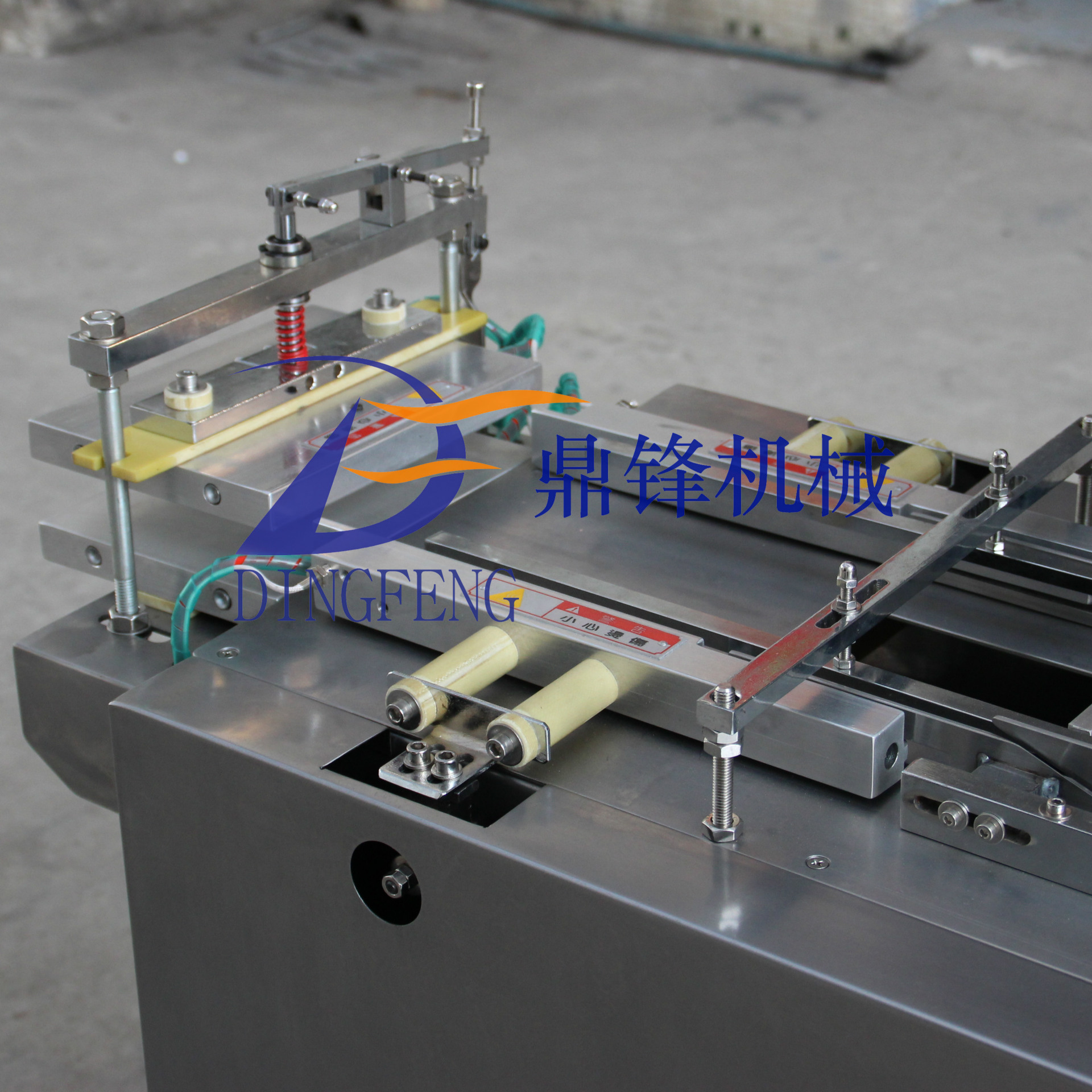

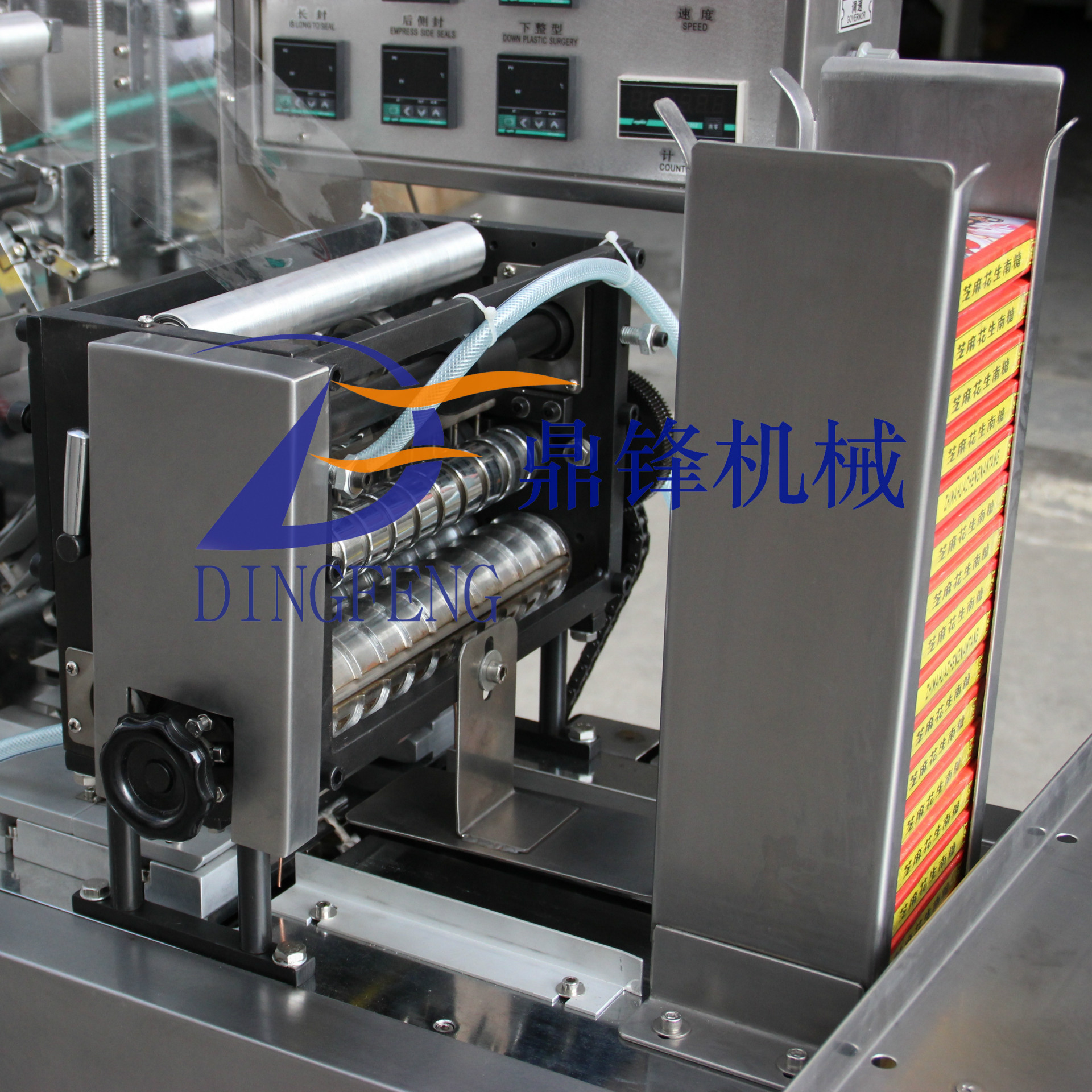

放盒部分：

成型：

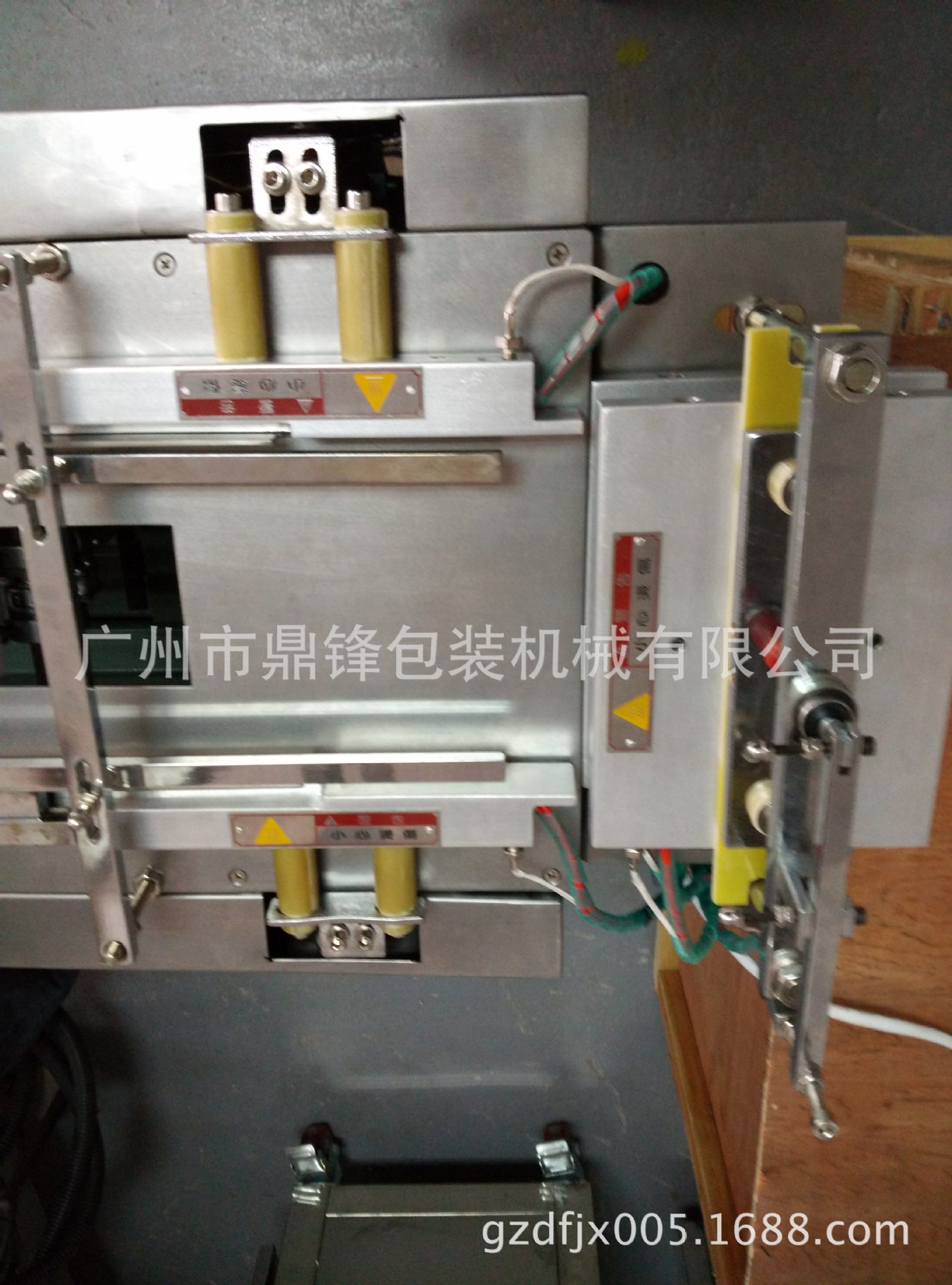

上下侧封发热板：

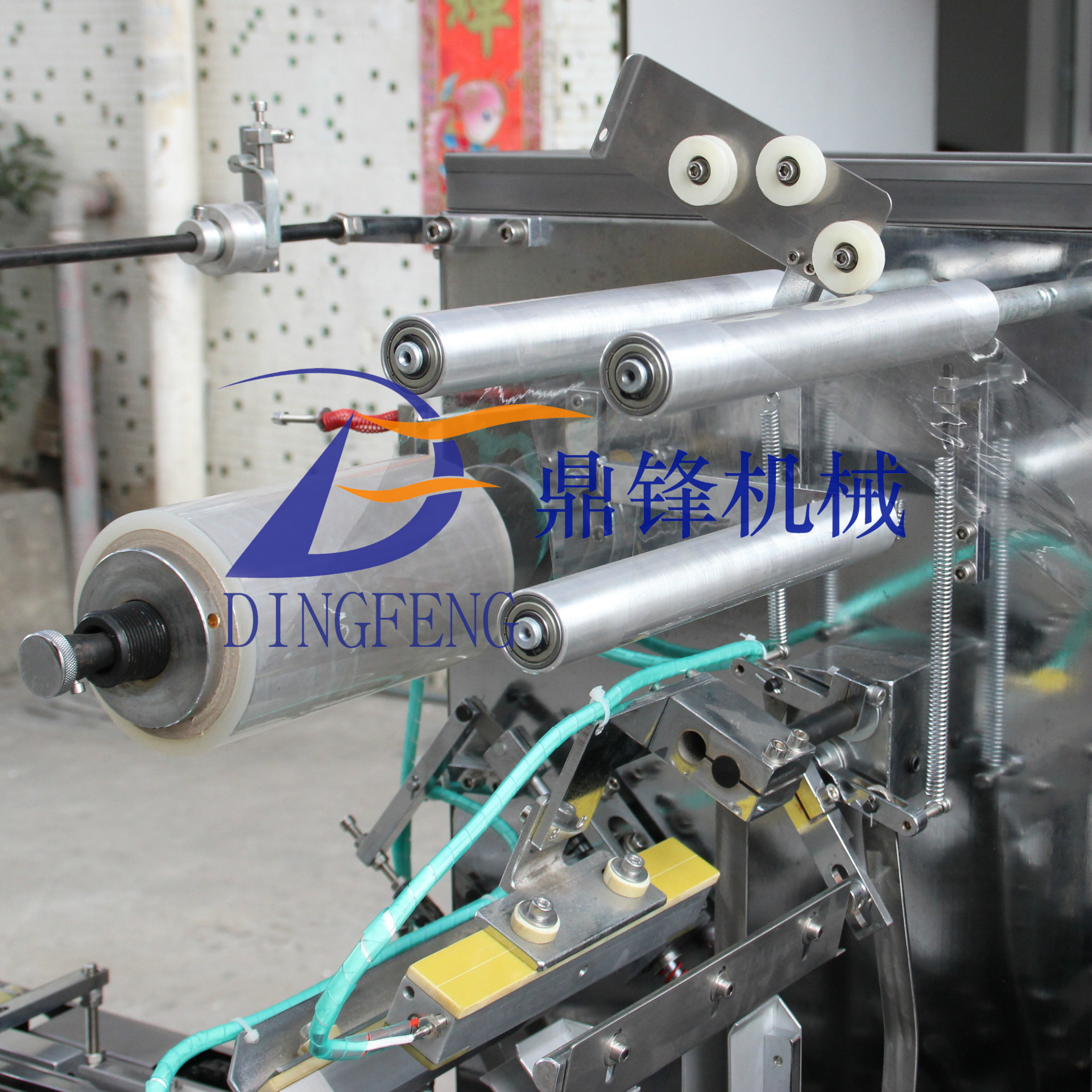

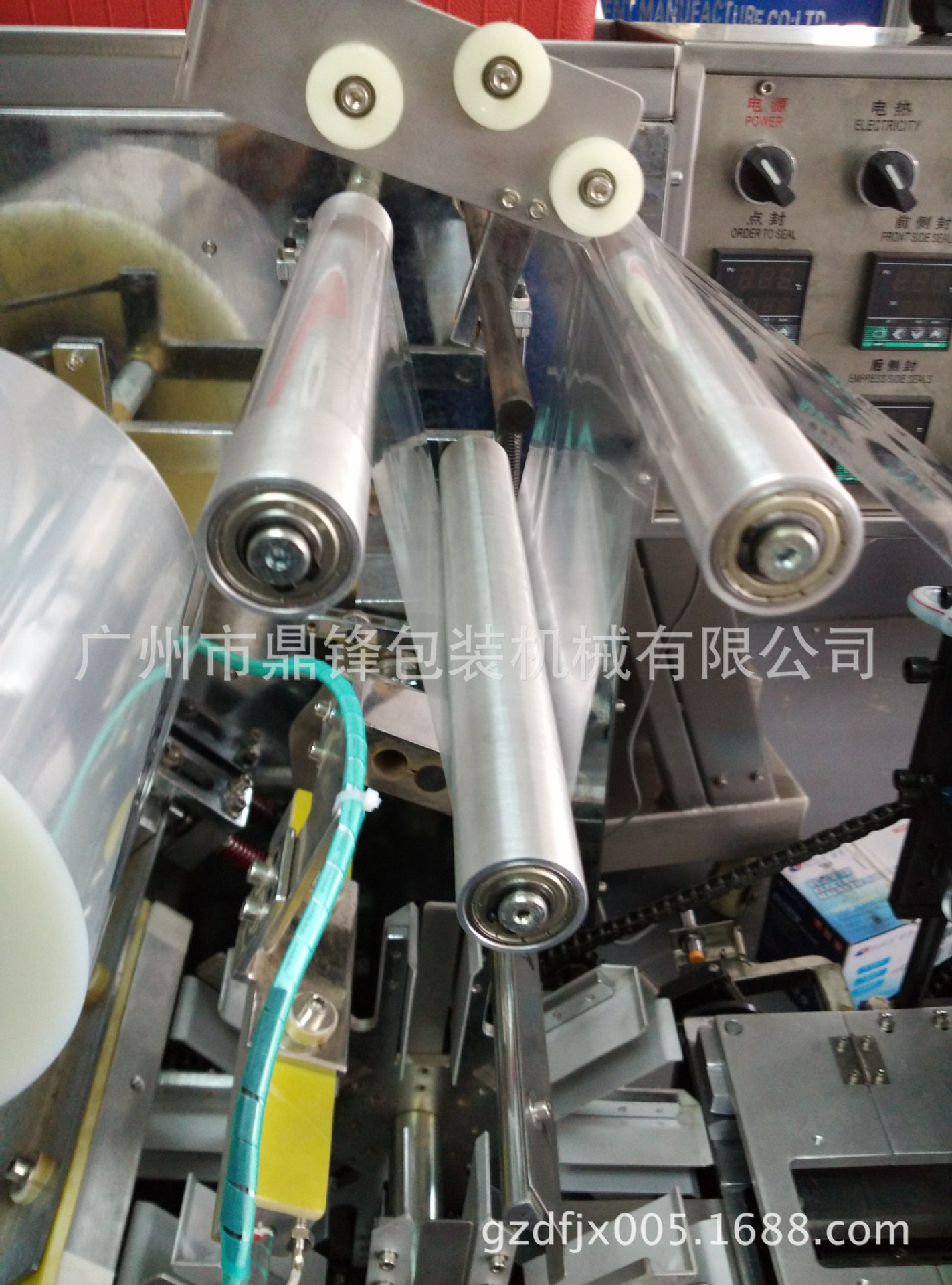

穿膜部分：

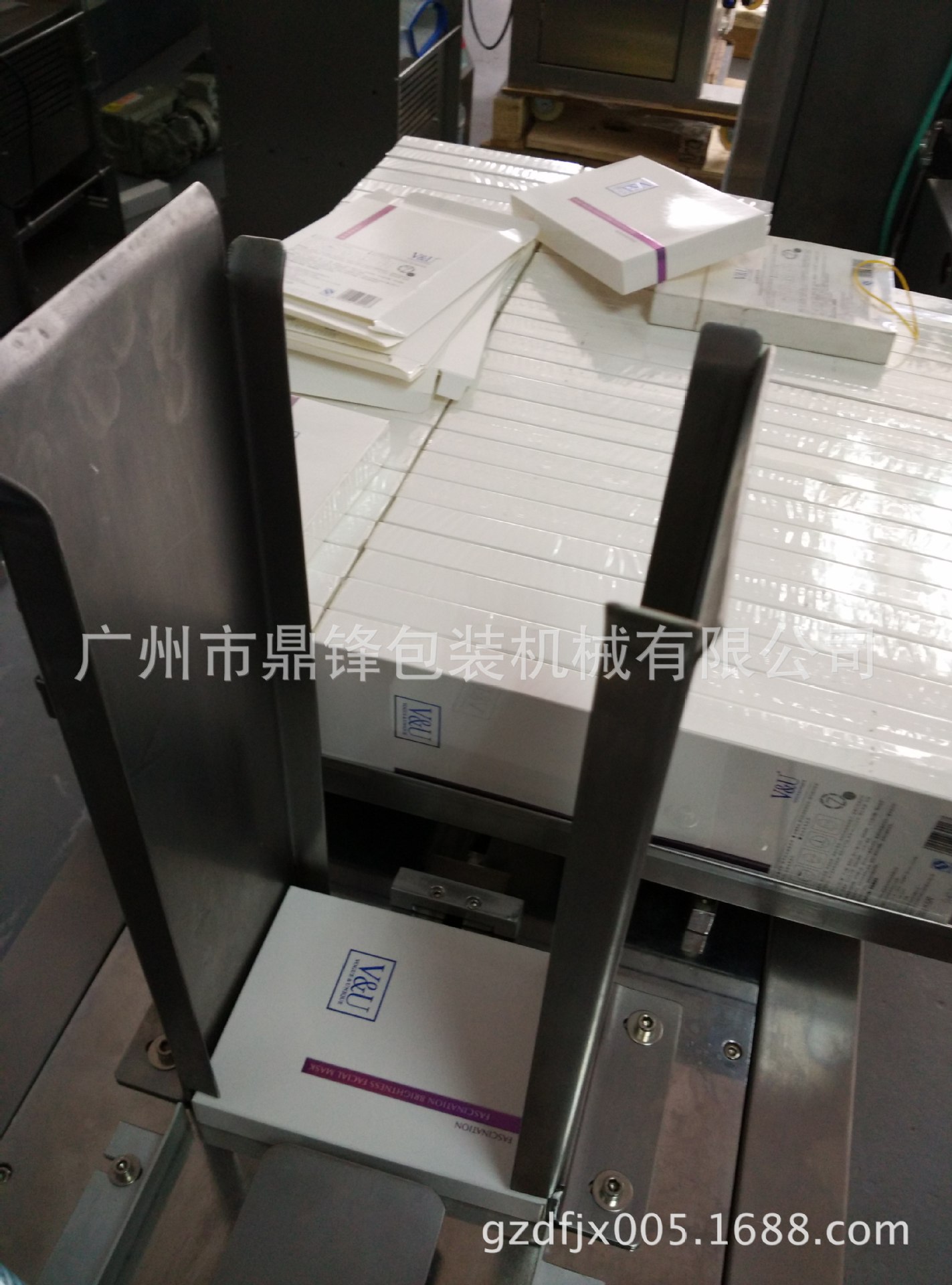

放盒盘：
