一体化数显振动变送器

概述：

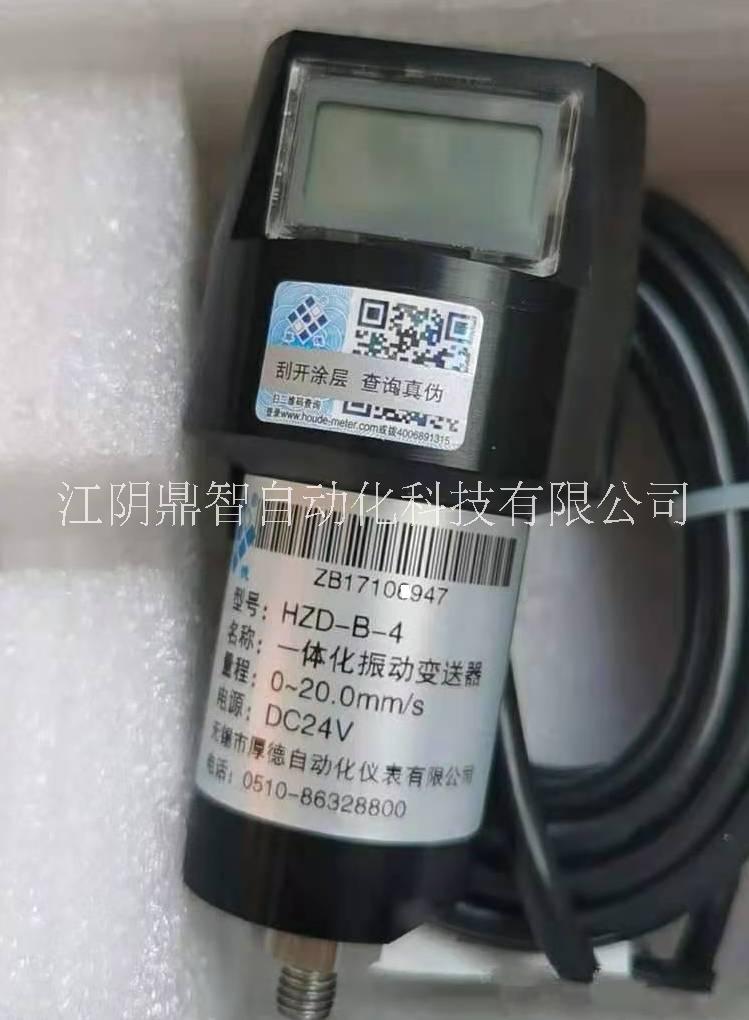

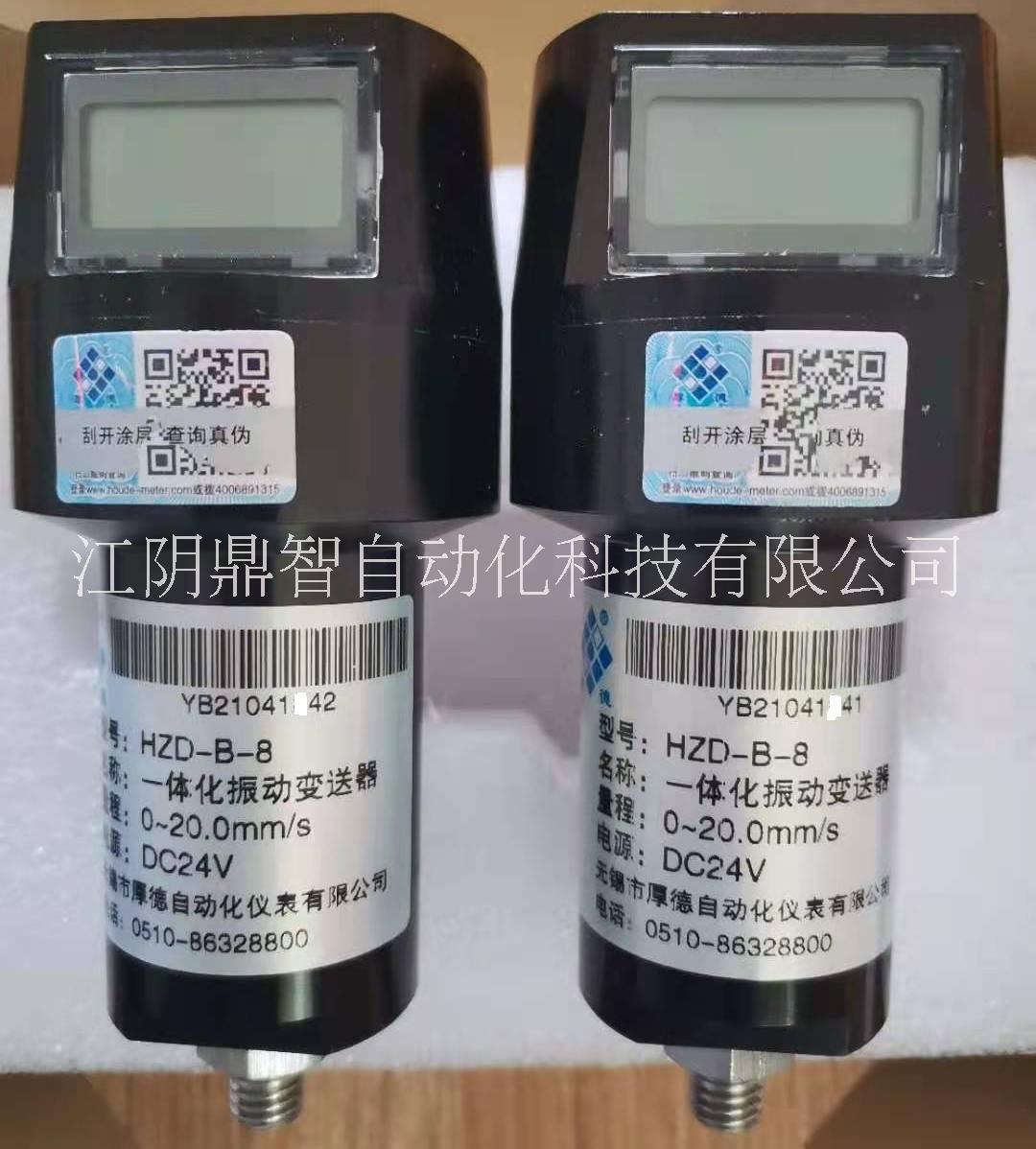

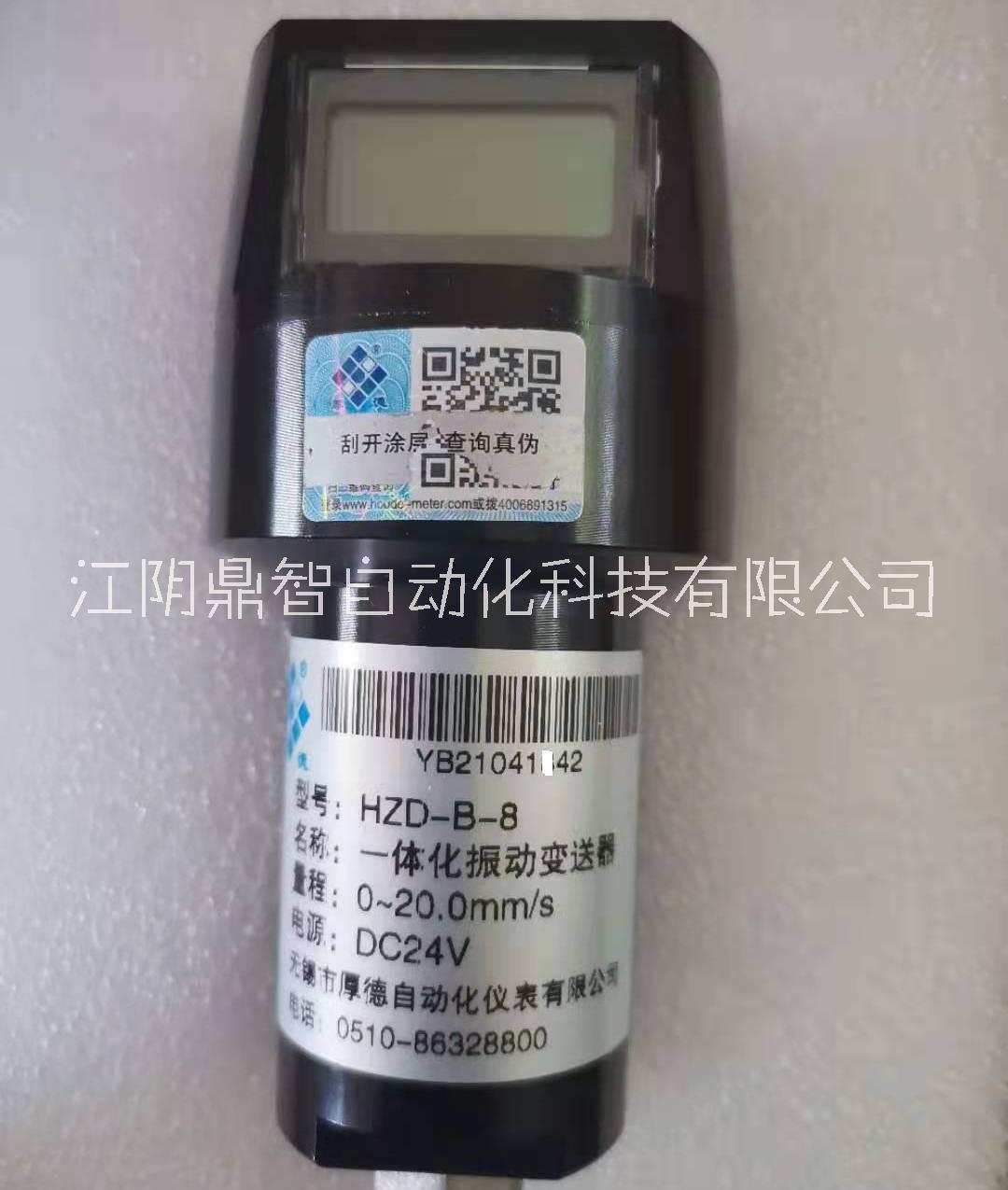

无锡厚德HZD-B-8-4型一体化数显振动变送器将振动速度传感器、测量电路集成在一起，实现传统的“传感器+监视仪表”模式的振动测量系统功能，适合于构建经济型振动测量系统。该变送器可直接连接DCS、PLC或其它系统，是风机、 水泵等工厂设备振动测量的理想选择。



无锡厚德HZD-B-8-4型一体化数显振动变送器技术参数：

电    源：DC24V±10%

输入信号：取至内置振动速度传感器

灵 敏 度：20mv/mm/s±5%

频率响应：5～300Hz

量    程：0～500um（峰-峰值）或0～50.0mm/s（真有效值）

显示方式：三位LCD液晶显示

测量误差：±1%满量程

输    出：4～20mA，无源

输出负载：≤500Ω

接线方式：两芯航空插座

使用环境：-20℃～+65℃, 相对湿度：≤95%

外形尺寸：Φ56×108mm

重    量：约350g



无锡厚德HZD-B-8-4型一体化数显振动变送器订货代号：

HZD-B-4-A□

HZD-B-8-A□

选型说明：

量程范围 A□：

1 — 0～100μm                  4 — 0～10 mm/s

2 — 0～200μm (*)              5 — 0～20 mm/s (*)

3 — 0～500μm                  6 — 0～50 mm/s

注：1～3 为振动选择，4～6 为烈度选择



无锡厚德HZD-B-8-4型一体化数显振动变送器选型举例：

HZD-B-4-A1；HZD-B-4-A2；HZD-B-4-A3；HZD-B-4-A4；HZD-B-4-A5；HZD-B-4-A6；

HZD-B-8-A1；HZD-B-8-A2；HZD-B-8-A3；HZD-B-8-A4；HZD-B-8-A5；HZD-B-8-A6；
