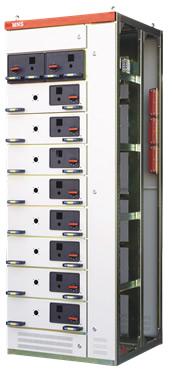

东广柜架GCS开关柜

 GCS开关柜外壳，GCS抽屉柜柜体，工业品质，环保材质

GCS开关柜外壳介绍；
一：GCS配电柜概述:
      GCS标准型抽出式开关柜适用于三相交流频率为50Hz,额定工作电压为400V，额定电流为4000A及以 下的发、供电系统中、作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、 冶金、纺织、高层建筑等场所，产品符合GB7251.1、GB/T23359、JB/T9661等相关标准。
      东广柜架生产的柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所有的GCS方案及功能。


二：东广柜架GCS配电柜柜体主要特点
       1、框架采用KS型材，主构架上安装模数为E=20mm和100mm的09.2mm的安装孔，使得框架组装灵活方便；
       2、新型手摇式推进机构应用于单元抽屉，分手操和电操两大类。为多圈省力推进方式，实现轻松、灵活、平稳推进与移出抽屉.
       3、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；
       4、电缆隔室的设计使电缆上、下进出均十分方便；
       5、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽 屉具有良好的互换性。单元回路额定电流在400A及以下；
       6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体， 同时具有抽出式和固定性，可以混合组合，任意使用；
      7、柜体的防护等级为IP30-IP40,还可以按用户需要选用。
