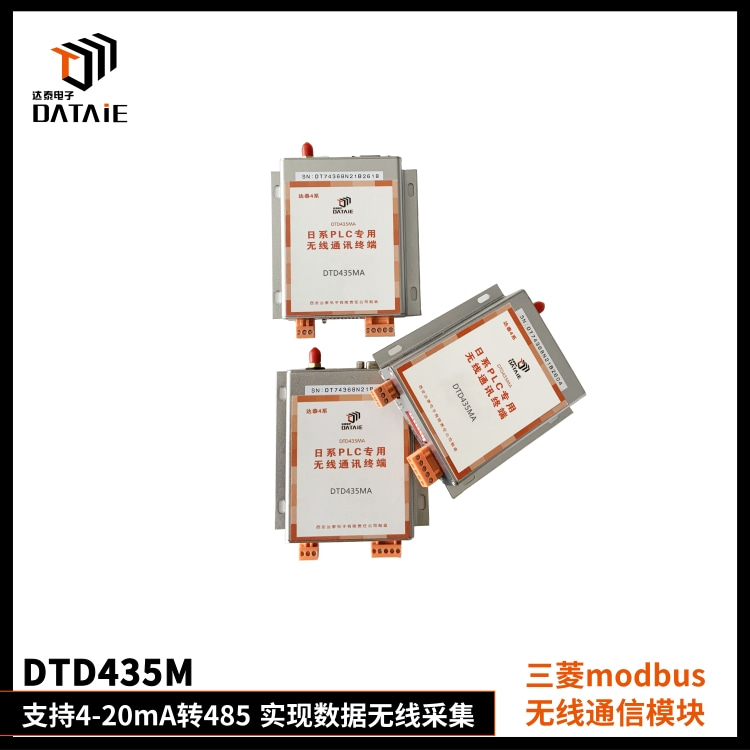

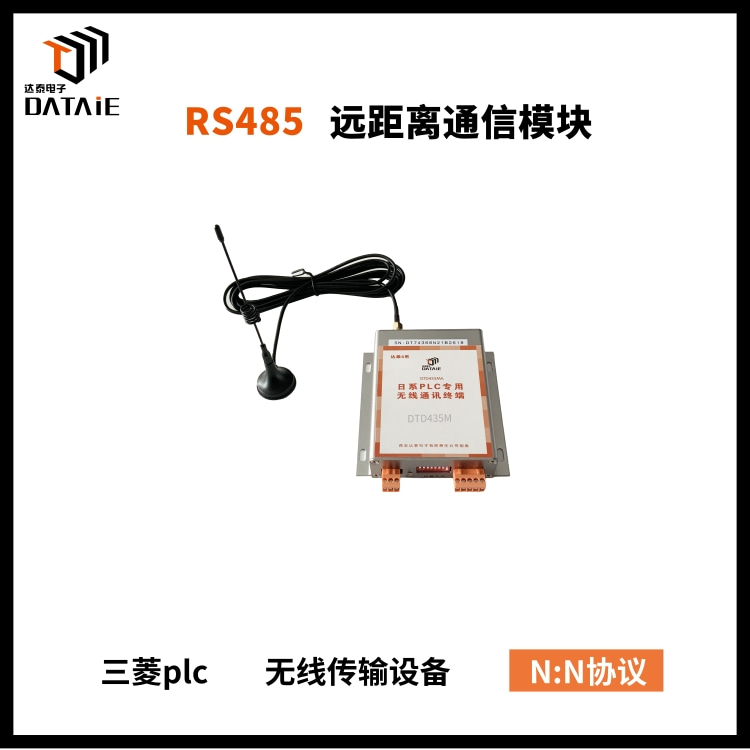

三菱FX5U与FX3U PLC之间无线N:N通信终端 本方案用于解决不同型号的三菱PLC之间基于N:N通讯协议下的无线通信实现方法。本方案以三菱FX5U与FX3U PLC为例，实现三菱不同型号PLC之间的无线N:N通讯。采用达泰电子日系PLC专用无线通讯终端——DTD435M，作为实现无线通讯的硬件设备。 一、方案概述 我们把FX5u设置为主站，另一台FX5u设备为从站，以及一台FX3U也设置为从站，通过西安达泰电子 DTD435MC建立N:N无线通讯。无需更改网络参数直接替换有线连接。 plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案 二、测试设备与参数 ● 主站三菱PLC型号：FX5U × 1台 ● 从站1三菱PLC型号：FX3U × 1台 ● 从站2三菱PLC型号：FX5U × 1台 ● 达泰电子日系PLC专供无线通讯终端——DTD435MC × 3块 ● 通讯协议：N:N协议 ● 主从关系：1主2从 ● 通讯接口：Rs485接口（两线制） ● 供电：9-24VDC ● 传输距离：100米，500米，1KM，3KM，20KM 三、达泰日系PLC专供无线通讯终端--DTD435M DTD435M是针对日系PLC的通讯特点而开发的专供工业级无线通讯产品，内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。该产品可以与日系PLC组成无线测控网络，可靠传输距离达到3km以上，并集成EMI抗干扰滤波单元。经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。 ■ 主 要 特 征: ◆ 直接代替有线RS485方案，实现无线组网通讯； ◆ 全数字无线加密方式，保证数据安全可靠； ◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA； ◆ 精美铝合金外壳：120×105×30mm，4个条形安装固定孔； ◆ 支持标准串口协议：Modbus RTU协议、N:N协议 四、接线方式 DTD435MC的Rs485-A端口接入三菱PLC自带的RDA与SDA端口； DTD435MC的Rs485-B端口接入三菱PLC自带的RDB与SDB端口。 实物接线图如下 ▼ plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案 五、FX5U实现N:N主站 1.新建工程 在导航栏的485串口配置，选择“简易PLC间连接” 2.站号设置 设置为0号站，从站个数选择2个，通讯模式选择为模式2 3.软元件设置 4.主站程序说明 六、FX5U与FX3U从站设置 略 完整版方案、例程源代码及通讯测试视频在《三菱FX5U与FX3U PLC之间无线N:N通信例程》文件内，如有需要，请直接向我们技术人员索要或留言。 七、无线方案的好处 1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。 2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。 3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，确保数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证 4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。 5. 专业的售后服务：具有20年工业现场调试经验的无线通讯顶级团队，为产品提供可靠的技术支持与售后服务。 八、用户应用 ? ?◆ 重庆宏旷电子科技有限公司，三菱FX系列PLC之间无线，200M ? ?◆ 深圳市瑞兴达机械设备有限公司，三菱FX系列PLC之间无线通讯 ? ?◆ 大洋泊车股份有限公司，三菱FX3u-PLC之间数据无线传输，200米 ? ?◆ 河南平高电气股份有限公司环保科技,隧道里3台移动的三菱PLC的N:N无线通讯 ? ?◆ 江苏金秋竹集团有限公司，三菱PLC的N:N协议 ? ?◆ 佛山市高威中正技术有限公司，三菱PLC一主六从N:N物料机的控制 ? ?◆ 苏州浸渗机械设备有限公司，多台三菱FX3U无线通信 ? ?◆ 苏州德里克斯自动化精机有限公司，三菱PLC无线控制 ? ?◆ 衡水富科源叉车配件有限公司，5台三菱PLC之间的N:N协议无线通讯 ? ?◆ 上海鑫灏自动化科技有限公司，三菱PLC无线组态 plc无线通讯,485无线传输通讯模块,三菱plc无线模块,多台PLC无线通讯,plc实现无线通讯,远程无线通信,plc和触摸屏通讯,西安达泰电子,PLC无线通讯方案 九、公司介绍 西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明专利，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业高端供应商，参与一带一路沿线一级建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。 十、服务介绍 1. 关于产品 我们是厂家；我们没有代理及经销商，请联系西安达泰电子有限责任公司。 2.关于快递 我们合作的快递是：顺丰、京东快递，仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递，请提前主动联系我们沟通解决。 3.关于发货 生产部根据货期安排生产，会在付款后及时安排发货。产品货期以销售合同为准。 4. 售后服务 我公司提供的产品，如因产品质量问题（人为因素损坏除外），自客户收到产品之日起六个月内包换，两年内免费维修，两年后只收取维修成本费用；无论什么问题，均可致电我公司售后技术支持，我们将全力为您解决问题，“以客户为重”是我们达泰一贯秉承的服务理念。 原文出处：http://www.dataie.com，西安达泰官网
