N533-CC1312R-868

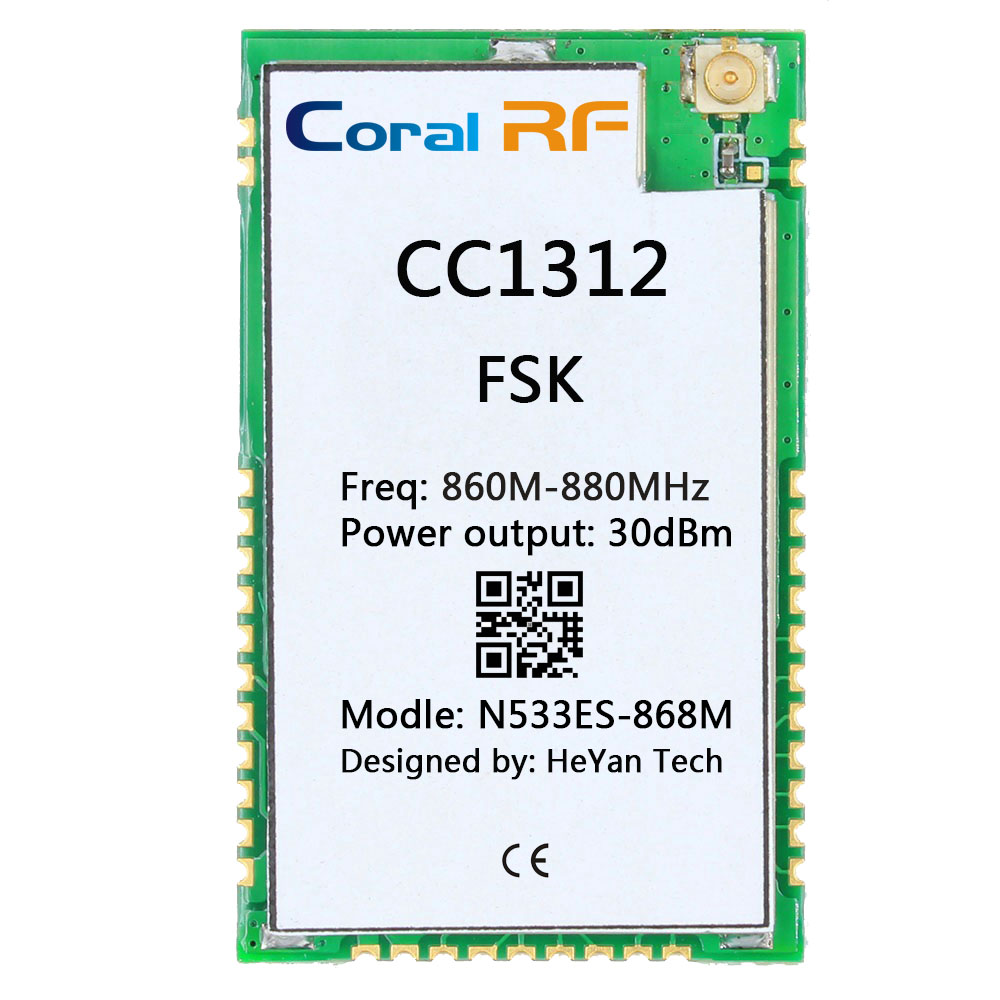

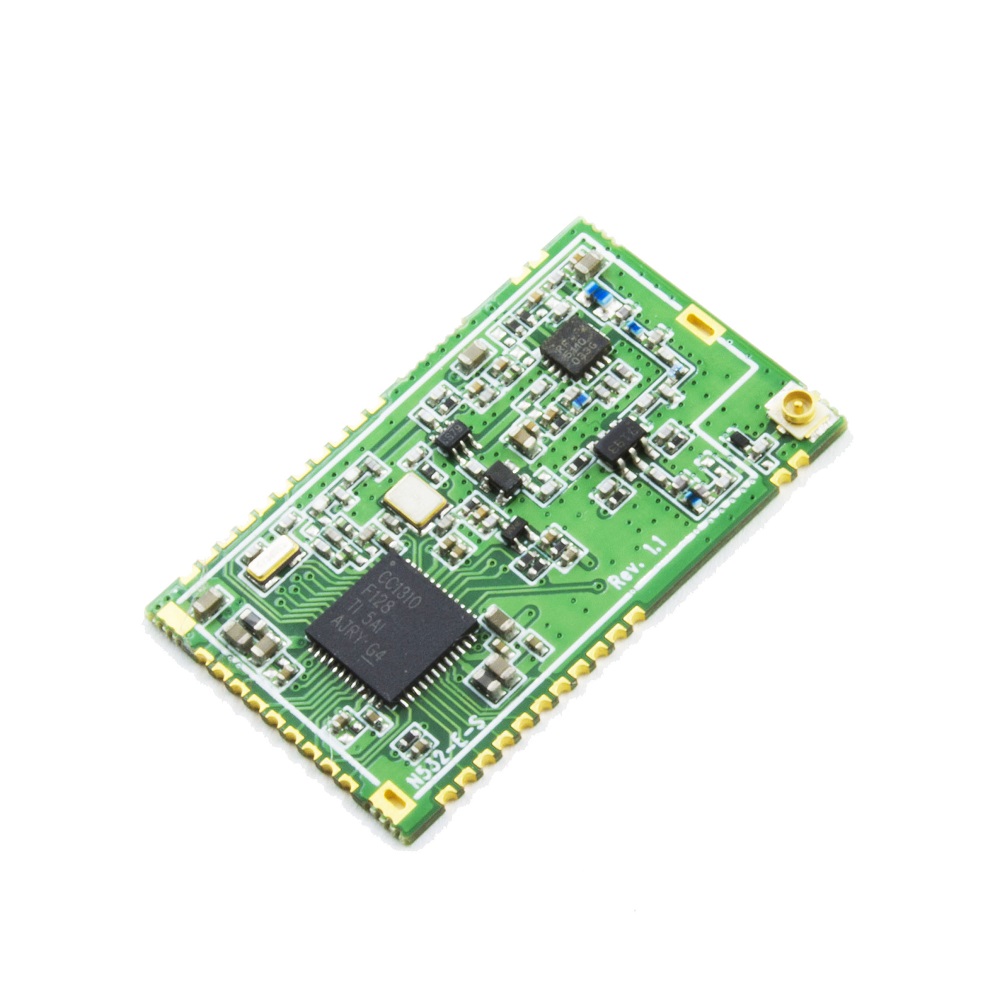

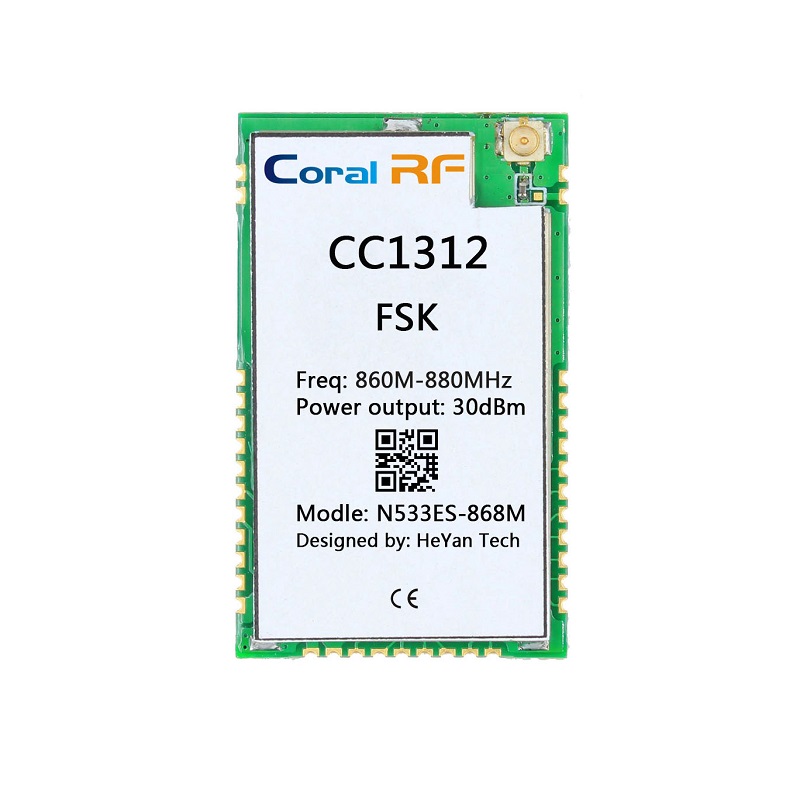

N533ES-868M集成了TI CC1312R和PA和LNA芯片，发射功率高达1瓦，适用于868Mhz频段，CC1312R模块具有低成本，低功耗，小体积的特点。模块采用4层板设计，拥有出色的阻抗匹配和抗干扰性。该模块主要针对物联网、智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。CC1312R模块将所有引脚引出，方便二次开发。 N532ES-868M（CC1312R）适用于国内免费频段。 射频接口 参数值 备注 工作频段 860Mhz-880Mhz 支持ISM频段 发射功率 +30dbm 功率约1000mW 接收灵敏度 -126dbm - 空中速率 0.3-4000kbps 软件编程控制 频率偏差 +/-10khz - 实测距离 10000米 晴朗空旷环境，天线增益3dbi，天线离地高度2.5米，空中速率1.2kbps。 硬件参数 参数值 备注 模块尺寸 36 x 22 x 3mm - 天线接口 IPEX，邮票孔 - 模块通信接口 串口，SPI 软件编程控制 模块封装 贴片 - 电气参数 典型值 单位 备注 MCU工作电压 1.8 3.3 3.9 V 支持ISM频段 PA工作电压 2 3.6 5 V 发射电流 1400 mA 瞬时功耗 接收电流 6.9 mA - 休眠电流 1.5 1uA 软件编程控制 工作温度 -30 +75 ℃ - 模块编程 模块具体编程信息应用请联系我司获取或从TI官网下载www.ti.com。
