富门子电气进相器安装接线详解

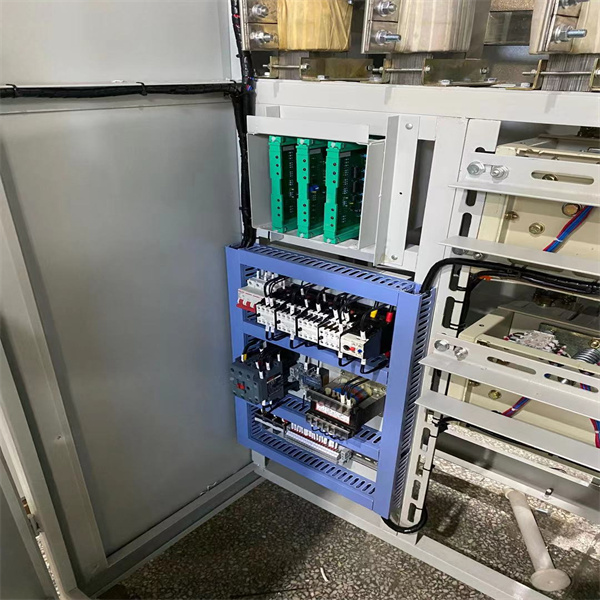

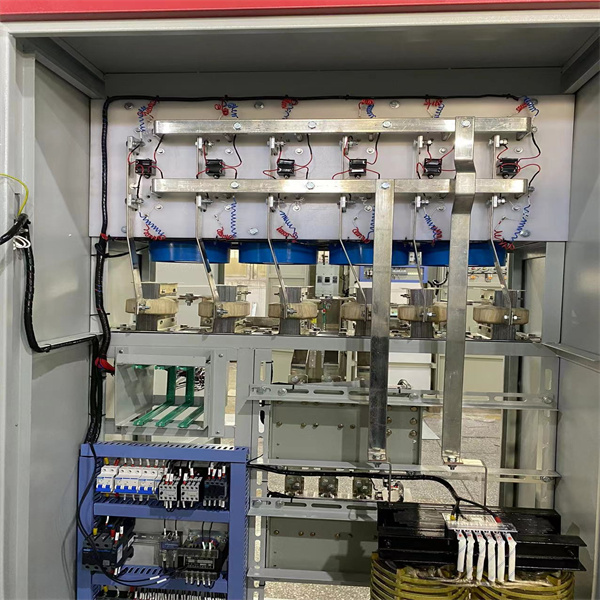

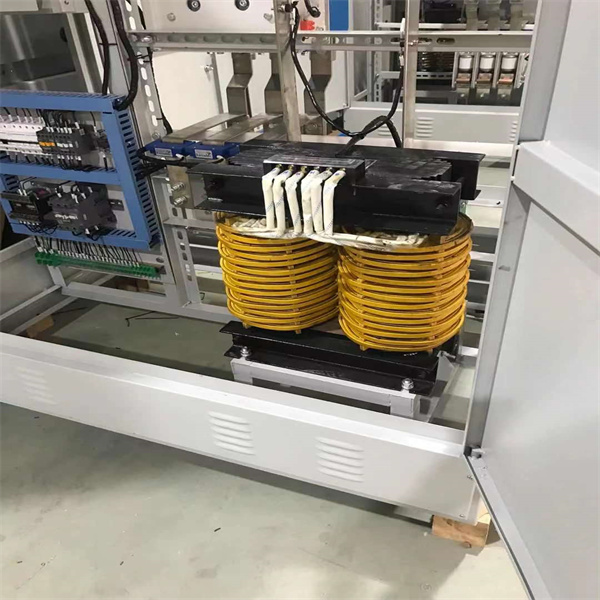

富门子电气进相器安装接线详解 一、到电动机的动力线安装。 1、进相器后面有两个真空接触器，两个接触器中间引出了三根铜排，上面穿得有传感器，这三个根排接电缆到电动机的转子。 2、进相器下面一个真空接触器的下端引三根线到水电阻起动柜内，接在水电阻内一个大接触器的下端。以上这两根电缆大小可以根据电流来确定，比如710KW电机转子电流是528A,可以用一根240电缆，1600KW电机转子电流是868A,可以用两根240电缆。 二、控制线接线说明1、出线端子上的A1、A2、B630、C630这四根线是信号取样，是接到高压开关柜，就是给这台电机供电的高压开关柜。A1、A2取A相电流信号，B630、C630取得是B、C相电压信号。其中A1、A2用4. 0平方电缆，B630、C630用2. 5平方电缆。 2、U1、111这一对线是到水电阻起动柜。用1. 5平方电缆，接在水电阻短接接触器的常开辅助触点。也就是水电阻内接触器的常开辅助触点。 以上说得这些线是必需要接，端子上的其他控制线看情况接。如果其他柜子需要就接，不需要可以不接。
