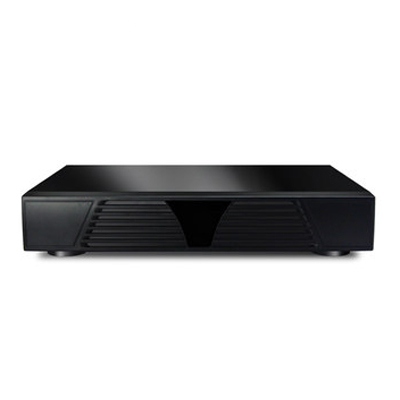

8-64路监控音视频流存储网关

产品型号

JSA-6SFGS200I300F8SR

JSA-6SFGS64I300F16SR

JSA-6SFGS08I32F1SR

系统

主处理器

工业级嵌入式微控制器

操作系统

嵌入式Linux操作系统

视频参数

画面显示

B/S输出：1/4画面

1/4/8/9/16/32画面显示

1/4/8画面显示

录像质量

12MP/8MP/6MP/5MP/3MP/1080P/720P/D1/CIF

3MP/1080P/720P/D1/CIF

压缩标准

H.265/H.264/MPEG

码流类型

限定码流，可变码流

回放质量

4K/1080P/720P/D1/CIF/QCIF

1080P/720P/D1/CIF/QCIF

录像管理

本地回放

支持4路同步回放

支持1路同步回放

查询方式

智能时间标签、时间点检索、日历检索、事件检索、通道检索

不支持

录像保存

本机硬盘/网络/磁盘扩展柜

本机硬盘/网络

备份方式

网络/USB/本机硬盘/eSATA/平台存储集群/磁盘扩展柜

网络/USB

输入输出

接入容量

≤200路/500Mb接入存储

≤64路/360Mb接入存储

≤8路/40Mb接入

转发容量

≤300Mb转发

≤300Mb转发

≤32Mb转发

HDMI输出

不支持

HDMI1[4K]、HDMI2[1080P]

HDMI[1080P]

VGA输出

1路VGA

接入方式

ONVIF和RTSP协议、HIK/DH/AXIS/JACCTV私协议

音频

音频压缩

G.711

音频输入

与接入IPC同步

音频输出

不支持

1路BNC

不支持

外部I/O

报警输入

与IPC接入同步

报警输出

不支持

USB接口

2个USB2.0

2个USB2.0和1个USB3.0

2个USB2.0

RS485接口

不支持

2个RS485

1个RS485

RS232接口

不支持

1个RS232

1个SATA位

硬盘

硬盘接口

8个SATA位

16个SATA位

不支持

硬盘规格

3.5” 500G~12T SATA

3.5”或2.5” 500G~6T SATA

Raid级别

不支持

RAID5

不支持

网络特性

网络接口

2个RJ45 10M/100M/1000M自适应以太网口

1*100M/1000M自适应

协议支持

TCP/IP、HTTP、UDP、RTP/RTCP、DHCP、RTSP、ONVIF 、GB/T28181

RTMP推流

≤200路

不支持

≤8路

WIFI/4G

可选/外置USB模式

组网方式

独立组网或与平台服务器/GB/T28181与上级平台对接/存储扩柜/模拟或SDI系统混合组网

电源

电源规格

AC220V

DC12V/3A

设备功耗

65W[不含硬盘]

15W[不含硬盘]

其它参数

工作温度

+10℃～+55℃

工作湿度

10%～90% RH

大 气 压

86kpa～106kpa

机箱尺寸

2U

3U

1F

设备重量

10KG

13KG

1.5KG

安装方式

机架安装或台式安装
