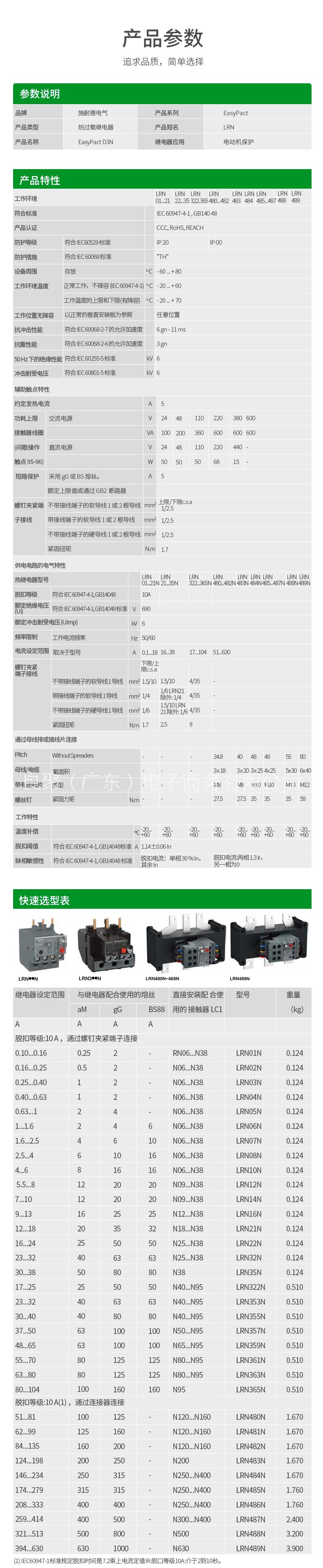

商品详细描述

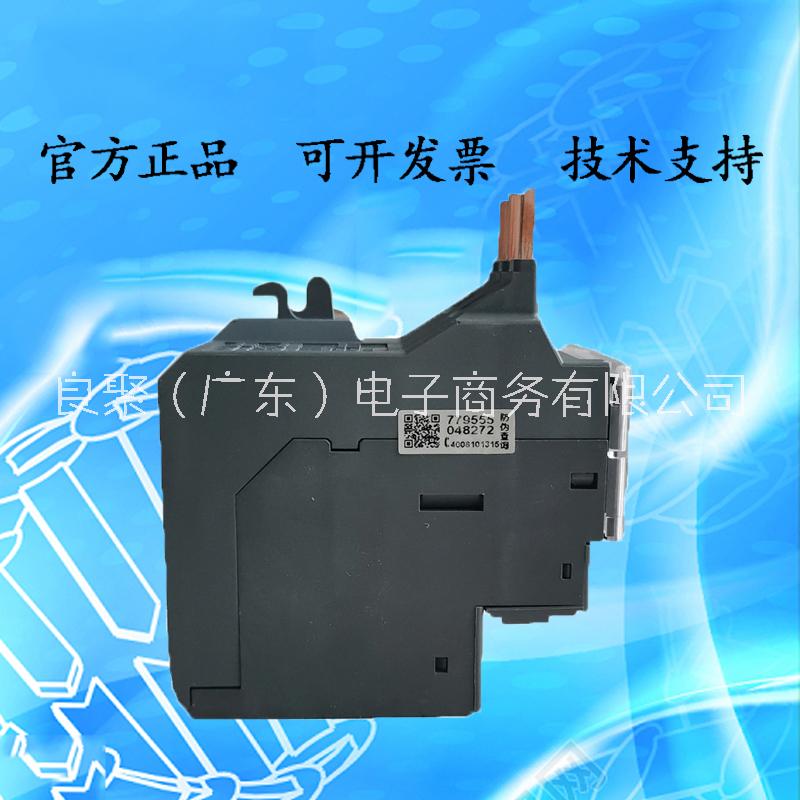

EasyPactD3N-过载继电器
工作环境
型号 LRN01...21 LRN22...35 LRN322...365
符合标准 IEC 60947-4-1 , GB14048
产品认证 CCC, RoHS, REACH
防护等级 符合 IEC60529 标准 IP 20
防护措施 符合 IEC 60068 标准 "TH"
设备周围工作环境温度 存放 ℃ - 60 ... + 80
正常工作，不降容 (IEC 60947-4-1) ℃ - 20 ... + 60
工作温度(有降容) ℃ - 20 ... + 70
工作位置无降容 以正常的垂直安装板为参照 任意位置
抗冲击性能 符合 IEC 60068-2-7 的允许加速度 6 gn - 11 ms
抗震性能 符合 IEC 60068-2-6 的允许加速度 3 gn
50 Hz 下的绝缘性能 符合 IEC 60255-5 标准 kV 6
冲击耐受电压 符合 IEC 60801-5 标准 kV 6
辅助触点特性
约定发热电流 A 5
功耗
接触器线圈
(间歇操作触点 95-96) 		交流电源 V 24 48 110
VA 100 200 360
直流电源 V 24 48 110
W 50 50 50
短路保护 采用 gG 或 BS 熔丝。额定值或通过GB2 断路器 A 5
螺钉夹紧端子接线 c.s.a.
不带接线端子的软导线 1 或 2 根导线 mm 2 1/2.5
带接线端子的软导线 1 或 2 根导线 mm 2 1/2.5
不带接线端子的硬导线 1 或 2 根导线 mm 2 1/2.5
紧固扭矩 N.m 1.7
供电电路的电气特性
脱扣等级 符合 IEC 60947-4-1, GB14048 10 A
额定绝缘电压 (Ui) 符合 IEC 60947-4-1, GB14048 标准 V 690
额定冲击耐受电压 (Uimp) kV 6
频率限制 工作电流频率 Hz 50/60
电流设定范围 取决于型号 A 0.1...18 16...38 17...104
螺钉夹紧端子接线 c.s.a.
不带接线端子的软导线 1 导线 mm 2 1.5/10 1.5/10 4/35
带接线端子的软导线 1 导线 mm 2 1/4 1/6LRN21除外：1/4 4/35
不带接线端子的硬导线 1 导线 mm 2 1/6 1.5/10LRN21除外：1/6 4/35
紧固扭矩 N.m 1.7 2.5 9
通过母线排或接线片连接
Pitch Without Spreaders - - -
母线/电缆带有接线片 截面积 - - -
螺丝钉 类型 - - -
紧固力矩 N.m - - -
工作特性
温度补偿 ℃ - 20...+ 60 - 20...+ 60 - 20...+ 60
脱扣阈值 符合 IEC 60947-4-1, GB14048标准 A 1.14±0.06 In
缺相敏感性 符合 IEC 60947-4-1, GB14048 标准 脱扣电流：单相30 % In，其余 In
