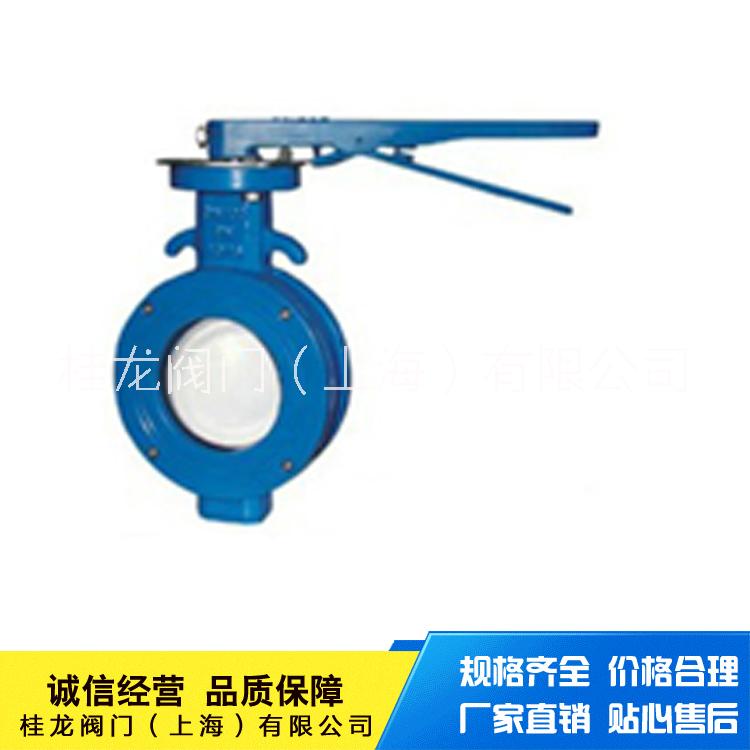

对夹式单偏心软密封蝶阀 WBLX

对夹式单偏心软密封蝶阀 WBLX产品概述

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、 饮食等系统供排水中，作为调节和截止使用

特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和**耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供 用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同 介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响， 可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。
主要结束参数

公称通径DN（mm)

50～2000

50～1600

公称压力PN（MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

**橡胶：-40℃～90℃氟橡胶：-20℃～200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

***耐油橡胶

填料

柔性石墨

执行标准

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

WBLX(D72X)-10/16手动对夹式电动软密封蝶阀主要外形连接尺寸 　　单位：mm

DN

L

H

H2

A

B

ФD

50

43

224

77

267

112.5

106


65

46

240

85

267

123

124


80

46

279

95

267

138

162


100

52

286

105

267

150

162


125

56

329

129

345

168

192


150

56

354

132

345

190

216


200

60

438

165

353

227.5

270


250

68

493

197

353

251

326


300

78

570

234

380

284.5

376
