瓶盖模具

本次客户是一家集设计、研发、生产、销售于一体的玻璃模具制造商。公司的产品包括如玻璃瓶模具、玻璃罐模具、玻璃器皿模具。产品质量的保证使该公司远销泰国、澳大利亚、俄罗斯、印度、欧盟等国外市场。而三维扫描仪技术正是一种很好把关产品质量的手段。下面让我们一起看看中科院广州电子三维扫描瓶盖模具尺寸测量技术方案。

一、案例详情

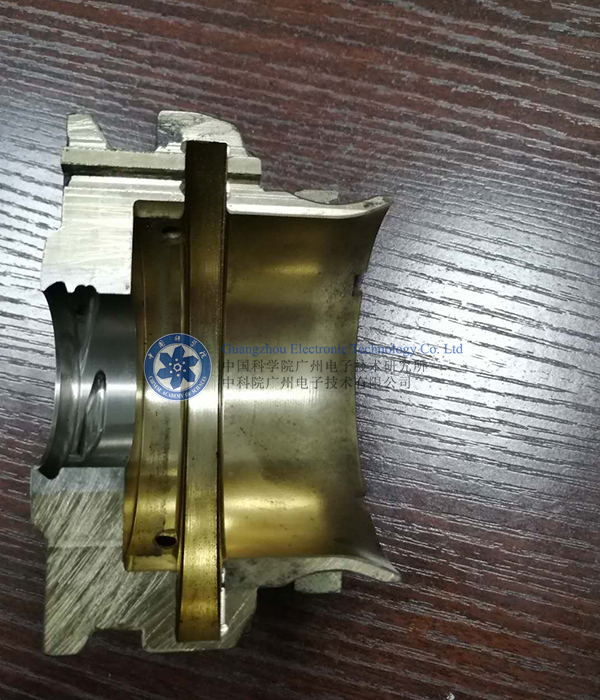

检测对象：瓶盖模具

目的：获得产品的三维模型并与cad数模进行对比出具三维色谱图，并测量出不同角度的数据。

目前客户检测方案：利用检具进行人工测量的方式。

原有测量方案的弊端：人工效率慢以及加工曲面偏差无法进行准确测量，而且轮廓度无法测量。

一、中科院广州电子技术解决方案

手持式三维扫描仪配合Vxelement inspect平台组成检测方案，能够非常快速地对该配件进行扫描并全方面检测，避免人为测量误差。采用的设备仪器主要有：

1、手持式三维扫描仪

2、Hp ZBook 17G5移动工作站

3、三维扫描过程

应用手持式三维扫描仪扫描速度快，检测流程简单、易于操作、可十分快速地做出全方面评价，具体步骤如下：

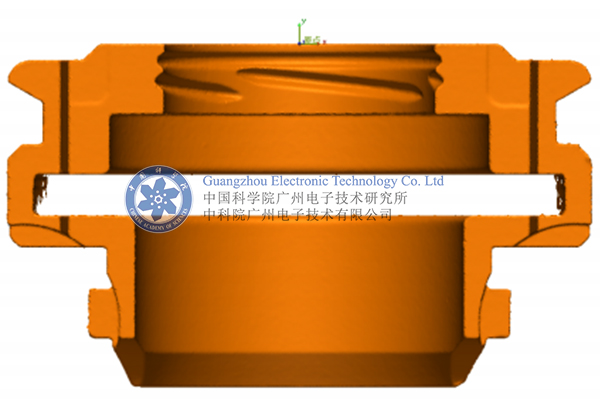

（1）工件扫描。工件贴好定位点后，用手持式三维扫描仪对模具瓶盖进行扫描，内容包括工件的型面、边界等。扫描结果如图所示：

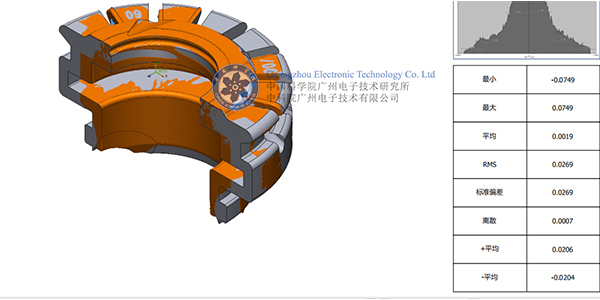

（2）加工偏差检测。按照客户要求，将扫描数据与CAD数模进行对比得到色谱图，分析配件的加工偏差。

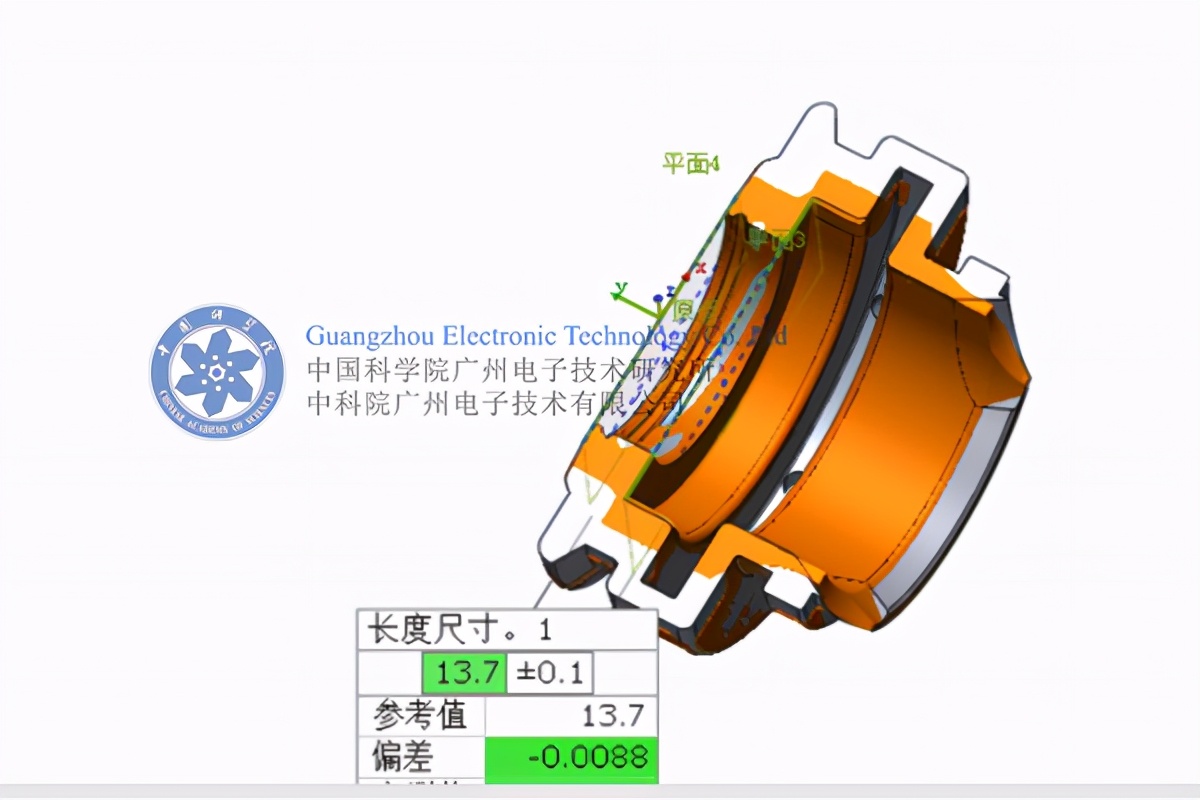

（3）创建球特征测量出球面的直径，创建曲面特征测量其轮廓度。

（4）导出Excel格式检测报告。

利用手持式三维扫描仪可用于小型模具尺寸测量检测方面，提高产品的质量也就保证了产品的质量。所以，使用中科院手持式三维扫描仪，可以帮助客户在小型模具领域严格把控产品质量，发挥三维扫描仪的重要作用。
