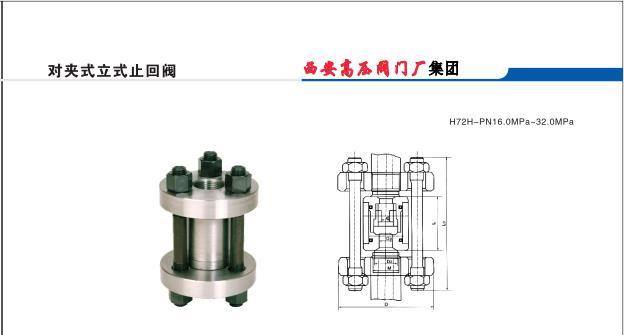

对夹式立式止回阀

作用： 只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。 止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。 其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。 技术参数： 型号 公称压力 （MPa） 试验压力（MPa） 适用温度 （℃） 适用介质 壳体 密封 H71H-16Q 1.6 2.4 ≤235 水、蒸汽、油品等 H71H-25Q 2.5 3.75 ≤235 H71W-25H 2.5 3.75 ≤300 H71W-25P 2.5 3.75 ≤200 硝酸等腐蚀性介质 H71W-40H 4.0 6.0 ≤300 水、蒸汽、油品等 H71W-40P 4.0 6.0 ≤200 硝酸等腐蚀性介质
