3MK2015Z 新一代轴承内圆

新一代机床具有高精度、稳定、节能、环保、使用成本低等优点

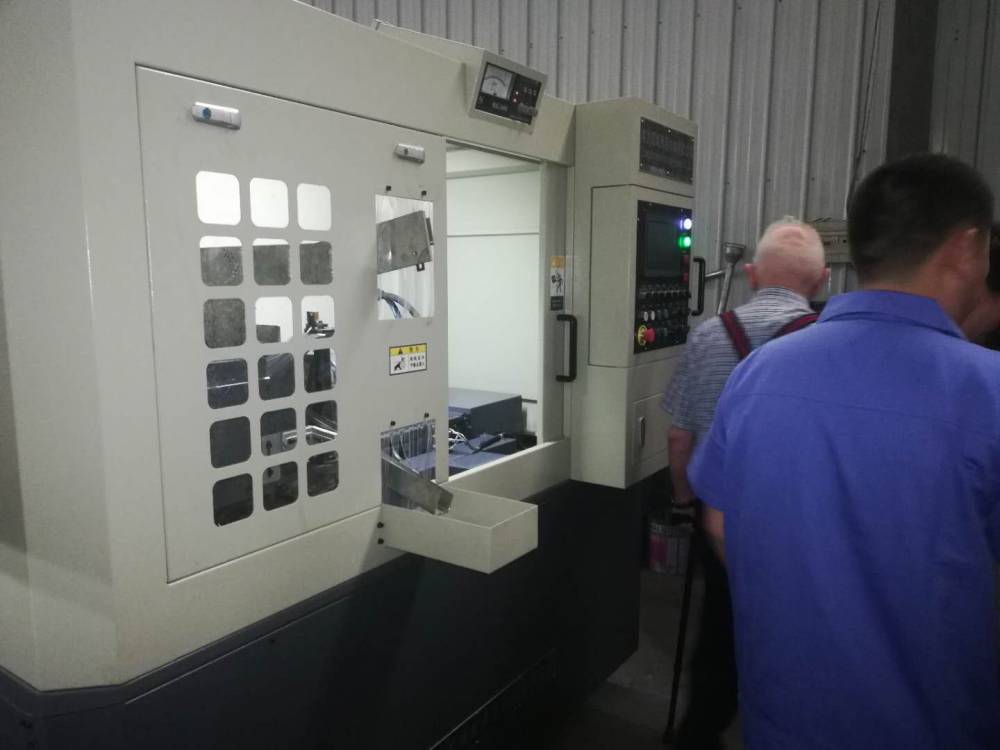

                                3MK2015Z 数控轴承内圆磨床



一、         机型介绍：

1.   加工范围

工件内径      Φ80～Φ150mm

工件宽度      55mm

2.   机床用途

    主要用于磨削球类轴承内圈内孔

3.   磨削工艺

单磁极电磁无心夹具，吸端面，支沟道磨内径

4.   机床主要性能特点

1)      机电一体化结构布局，整体防护，维护方便，符合人机工程要求；

2)      控制系统采用高速可编程控制器；

3)      进给采用交流伺服控制系统驱动高精度钢导轨和滚珠丝杠总成；

4)      砂轮主轴采用高速大功率电主轴．电主轴由中频变频器驱动；

5)      工件轴采用变频调速工件轴；

6)      机床采用全伺服和气动驱动。

序号	项目	设备配置
1-1        加工工件	加工范围	内径d=￠80mm～￠150mm
		宽度B=55mm
1-2          工件轴	工件轴转速	同步轴
	润滑方式	油脂润滑
	进给方式	交流伺服驱动,滚珠丝杆进给,十字交叉滚子导轨
	工件夹持方式	电磁无心夹具

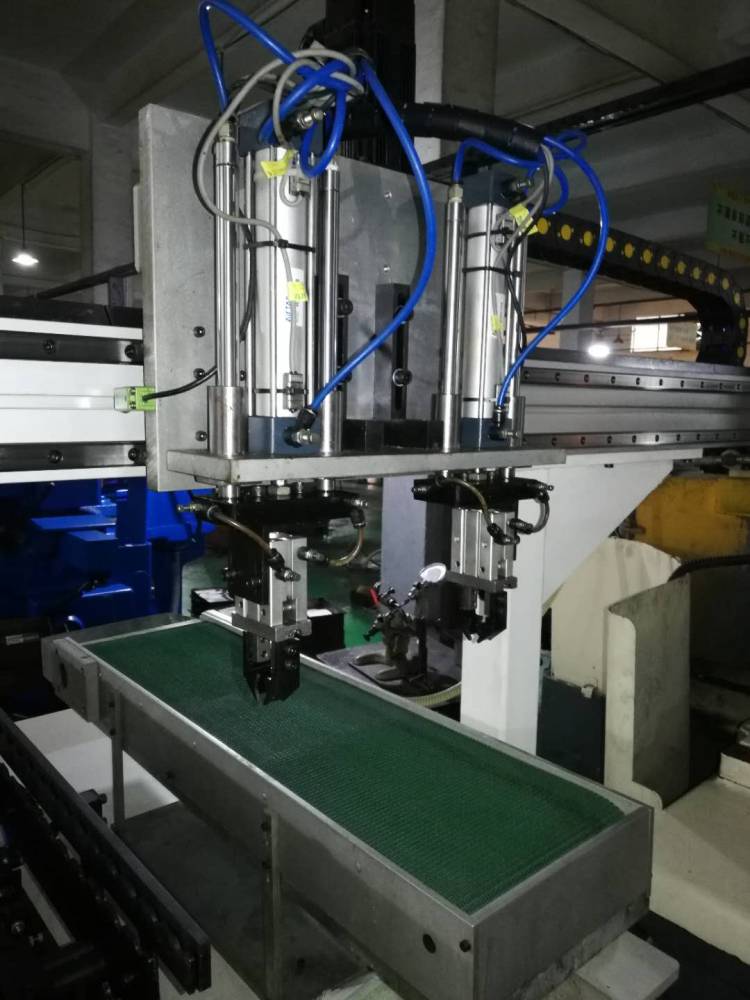

1-3        上、下料	上下料装置	气动自动上下料或电动上下料
1-4        砂轮轴	形式及转速	高速电主轴
	磨削方式	支外径磨内孔,振荡磨削
1-5        修整器	修整方式	无倒抬修整器
