液压型静力水准仪介绍：

　　液压型静力水准仪内嵌动态补偿算法和温度补偿算法，使静力水准仪稳定监测结构物实时状态，实用性广泛，可用于大型建筑物如水电站厂、大坝、高层建筑物、核电站、水利枢纽工程岩体等各测点不均匀沉降的测量同时也支持桥梁扰度、列车经过时轨道的竖向位移变化、高压注浆时路基隆起、管廊架空施工时的扰度等动态环境下自动化监测项目中。

系统整体结构：

　　各测点通过485总线连接到采集网关，采集网关将数据解析后通过4G无线网络将数据传输到云服务器。数据在云服务器快速运算后下发到监测中心。

前端系统连接图：

静力水准仪沉降观测点的布置和安装：

1、静力水准仪测点布置：

　　实地查看现场情况，根据项目特点，结合项目总体布局及周边环境因素，进行测点布置。基准点需安装在被测结构物周边结构稳定的位置。以储液罐的液面为准，基准点和各测点的水平位置不得低于静力水准仪的量程。

2、静力水准仪安装：

　　各测点确认后，按照测点分布图将静力水准仪安装固定在被测的结构物上。常用的安装固定方式有以下两种，具体根据实际情况而定。

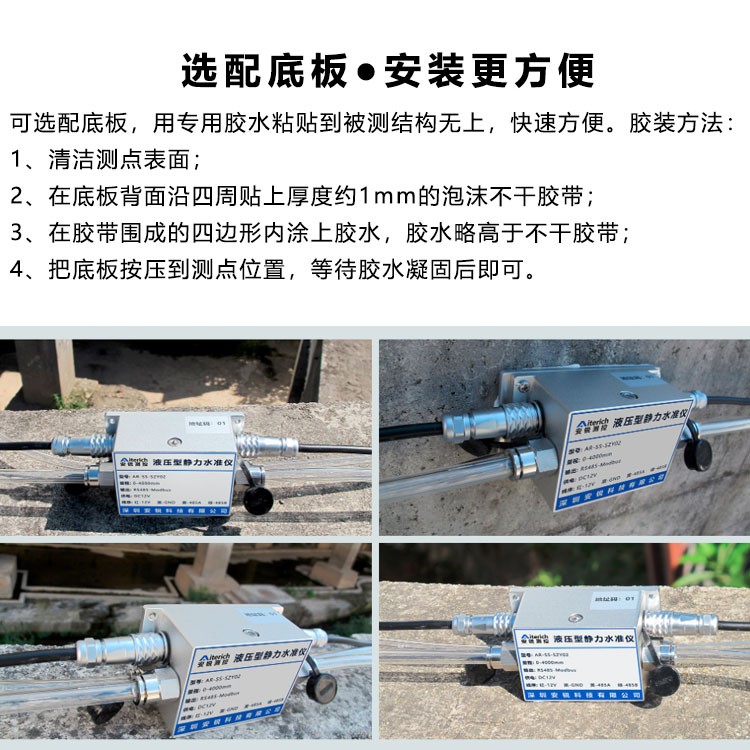

a. 胶粘支架安装：

　　支架通过胶粘在测点位置，等待完全干固后，通过M4的螺丝把水准仪安装在支架上。

b. 螺丝安装:

　　支架通过膨胀螺丝固定在测点位置，通过M4螺孔，把水准仪安装在支架上；有些型号的静力水准仪上自带螺丝孔，也可以直接把水准仪通过螺丝直接固定在结构物上。

3、静力水准仪储液罐安装：

　　采用PU管将各个静力水准仪串联起来，并连接到储液罐。利用量程，静力水准仪的安装位置尽量保持在同一个水平面，且低于储液罐，储液罐位置一般处于基准点水准仪的上方二十公分左右。

4、通液管连接：

　　连通管为透明PU软管，按各水准仪之间的管线路径顺序铺放，理顺并拉直，再将各静力水准仪连接，中间尽量不要让管路过于曲折，固定时要防止损伤管道，保证水能顺畅流动。

5、气管连接：

　　通气的作用是使所有测点的气压保持一致，气压平衡系统应相互连通且仅在一端与大气相通，保证液面压力为标准大气压力，安装时要确保通气阀正常通气。

6、485信号线缆连接：

　　按各测点之间的管线路径顺序铺放通信线缆。接头为防水自锁插头，可直接通过接头接入水准仪，若途中线路发生变更，需要自行接线，只需将同样颜色的线一一对应连接即可。

7、系统充液：

　　液体应选择纯净水，若无条件可选择静置后的自来水，考虑到低温环境，液体可以以1：1比例加入防冻液，防止液体低温结冻。

　　灌液时，要注意水压的高低平衡，先将沉降自动化监测系统首尾两端测点的气口打开，将其形成高低差，然后由储液罐的上盖向其中缓慢不间断地充入液体，同时观察液管内是否有气泡产生，如果发现气泡要及时排除，当液体充满液管且液管内的气泡排完后停止充液。（储液罐液位高度需保持在1/2左右）。

8、管道线路保护：

　　管线用开口的保温管包裹住所有在地面的PU管，然后用警示胶带缠绕密封布于管槽内或是埋入土内。PU管接头与保护罩连接好，仪器盖上保护罩。具体保护措施应根据项目现场环境而定。

静力水准仪 常见问题：

　　1.漏水现象：在短期时间难以发现，等数据采集一段时间后可以很明显。充液时应检查通液管是否完好。

　　2.气泡现象：当大气泡存在水管里面，可能会很缓慢的挤出。如果气泡不大可用手指轻弹水管表面，或是继续充液，直至水管内无气泡存在。

　　3.蒸发现象：液体在恒温下蒸发的比较慢。所以仪器营运时应对水管恒温保护措施。

　　4.外力影响，比如项目监测过程中，仪器受到施工人员踩踏或是施工机器碾压，导致仪器损坏，无法正常工作。

　　5.数据现象：采集的数据产生异常的时，现场人员不能分析时可以由我们来找出问题。
