120mm光纤槽道



感谢您选购北京市都宝装饰材料销售有限责任公司出品的金都宝品牌铝合金走线架，固线器，光纤槽道，钢网格桥架产品。我公司1998年成立，经过20多年努力，开发了一系列支持机房各类线缆走线路由的产品。我公司生产的金都宝品牌铝合金走线架，固线器，光纤槽道，钢网格桥架等产品广泛应用于移动、联通、电信、铁通、银行、电信工程、电子电力、移动信息港等的机房建设中，并获得行业内广泛好评。



*****光纤槽道的基本技术性能:

1、工作温度：—5℃～+45℃。

相对湿度：不大于85%（+40℃）。

大气压力：70kPa-106kPa。

2、光纤槽道色泽均匀，表面光滑平整，无暗泡、凹陷或机械损伤等缺陷。

3、光纤槽道在恒定温热试验前、后，其内外表面之间能承受交流4200V（方根值）工频正弦波电压持续1min的介电性能试验。试验后绝缘电阻不小于20MΩ。

4、光纤槽道能在低温,抗老化及抗冲击试验中,试样无裂痕或脆断。

5、光纤槽道注塑件、挤压件及波纹软管燃烧性能符合等级：GB/T2048-2008中FV-0级。



*****金都宝品牌光纤槽道的产品特色

1、金都宝品牌光纤槽道采用全圆弧设计，产品转角弧度确保光纤弯曲曲率半径R≥40mm。

2、金都宝品牌产品采用纯新ABS&PVC原料制作，表面细腻，色泽鲜艳，色差小，韧性强。

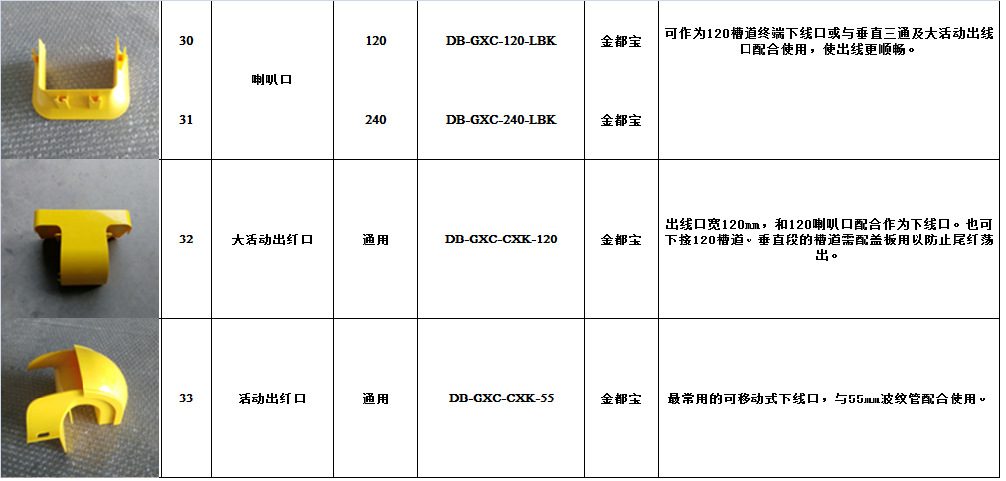

3、金都宝品牌光纤槽道配有各种的配套产品：三通、四通、大转小三通，大转小接口，45°上通弯头，45°下通弯头，45°水平弯头，90°水平弯头，90°垂直下通，喇叭口，端口挡板等，满足各种不同的走线方式。

4、金都宝品牌光纤槽道各种部件均有防尘盖板可供选择。

5、金都宝品牌光纤槽道配有侧挂式大、中、小移动出线口，出线位置灵活可调。

6、金都宝品牌光纤槽道出线配有阻燃波纹管，保护光纤不受损伤。

7、金都宝品牌光纤槽道产品经过合规检测。

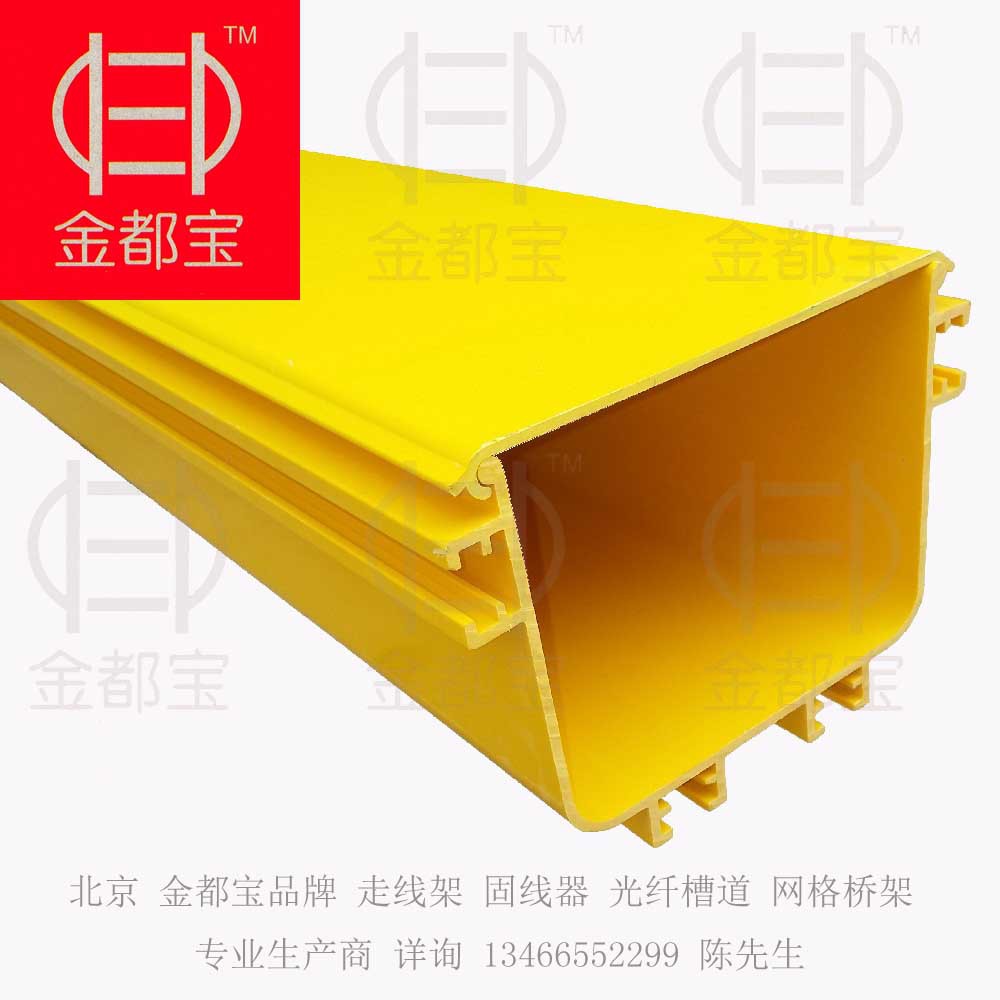

   金都宝光纤槽道有120*100mm，240*100mm，360*100mm以及其它常用规格可供订货。



光纤槽道安装方式主要有以下三种，一种是支撑于走线架侧边，一种是直接机柜支架安装，一种是吊挂安装。



1.光纤槽道支撑于走线架侧边的支撑组件：



2.光纤槽道直接机柜支架安装的机柜支架组件：

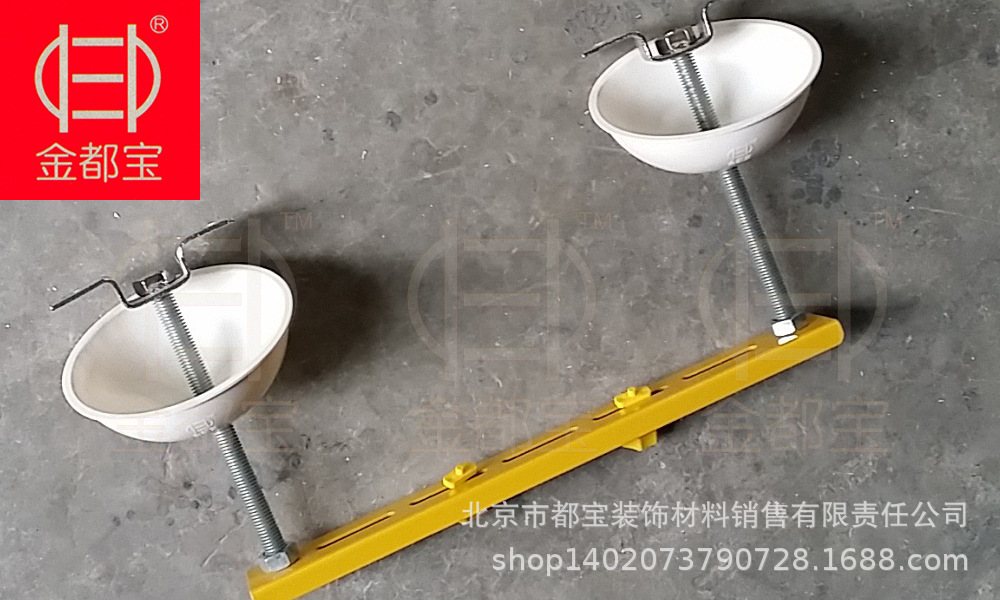

3.光纤槽道房顶吊挂安装的吊挂组件：

以上三种是基础的尾纤槽安装方式，也有用型钢预先吊挂好多层支架，然后强电、弱电、光纤分层搁置。如下图。

光纤槽道还有一种安装方式，是用铝合金做支架，上层是铝合金走线架，走线架下方的支架横梁搁置光纤槽道，如下图片。



以下为金都宝尾纤槽机房实拍



......................................................................................................................................................................................................................................................................................................................................
