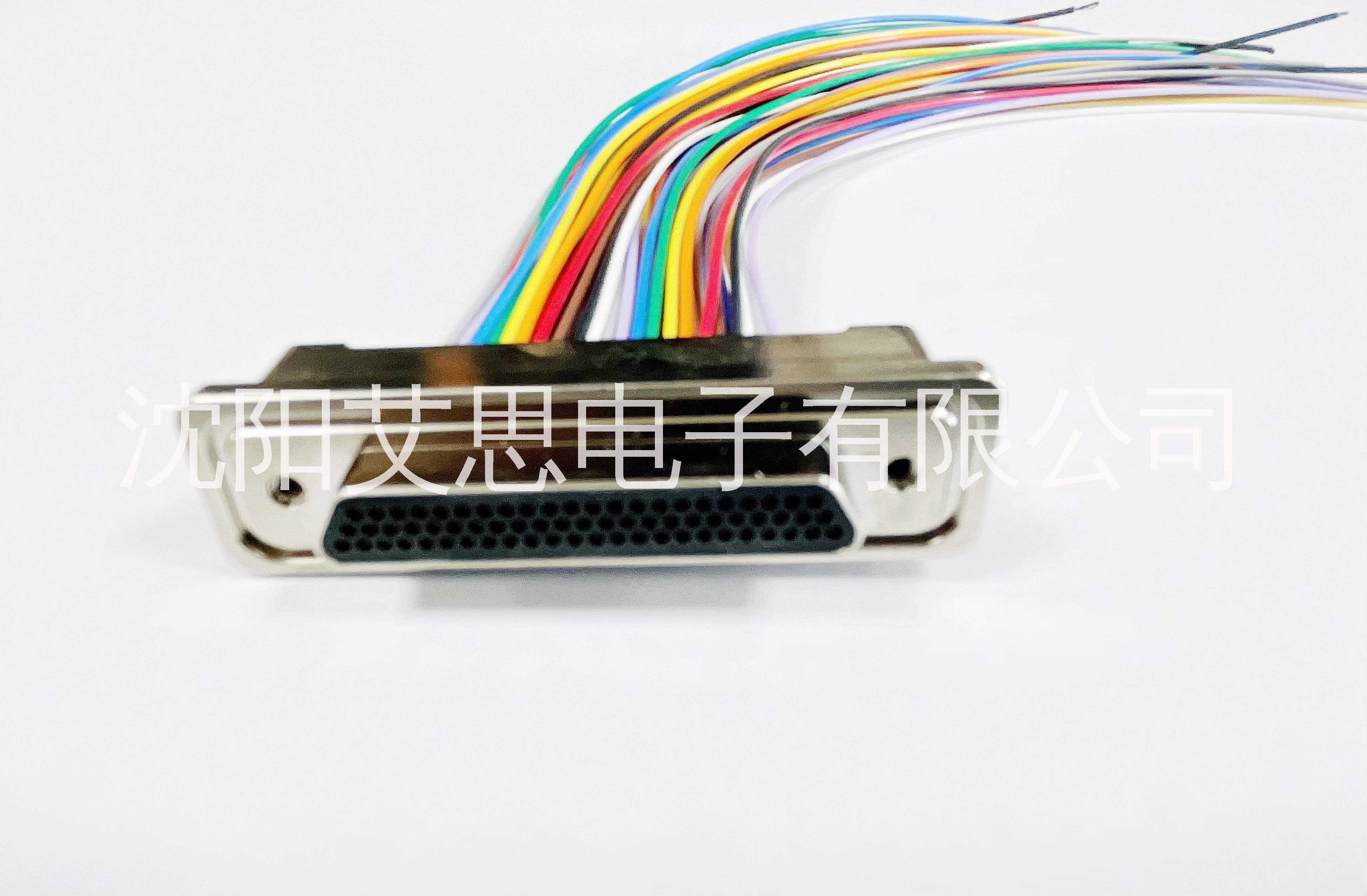

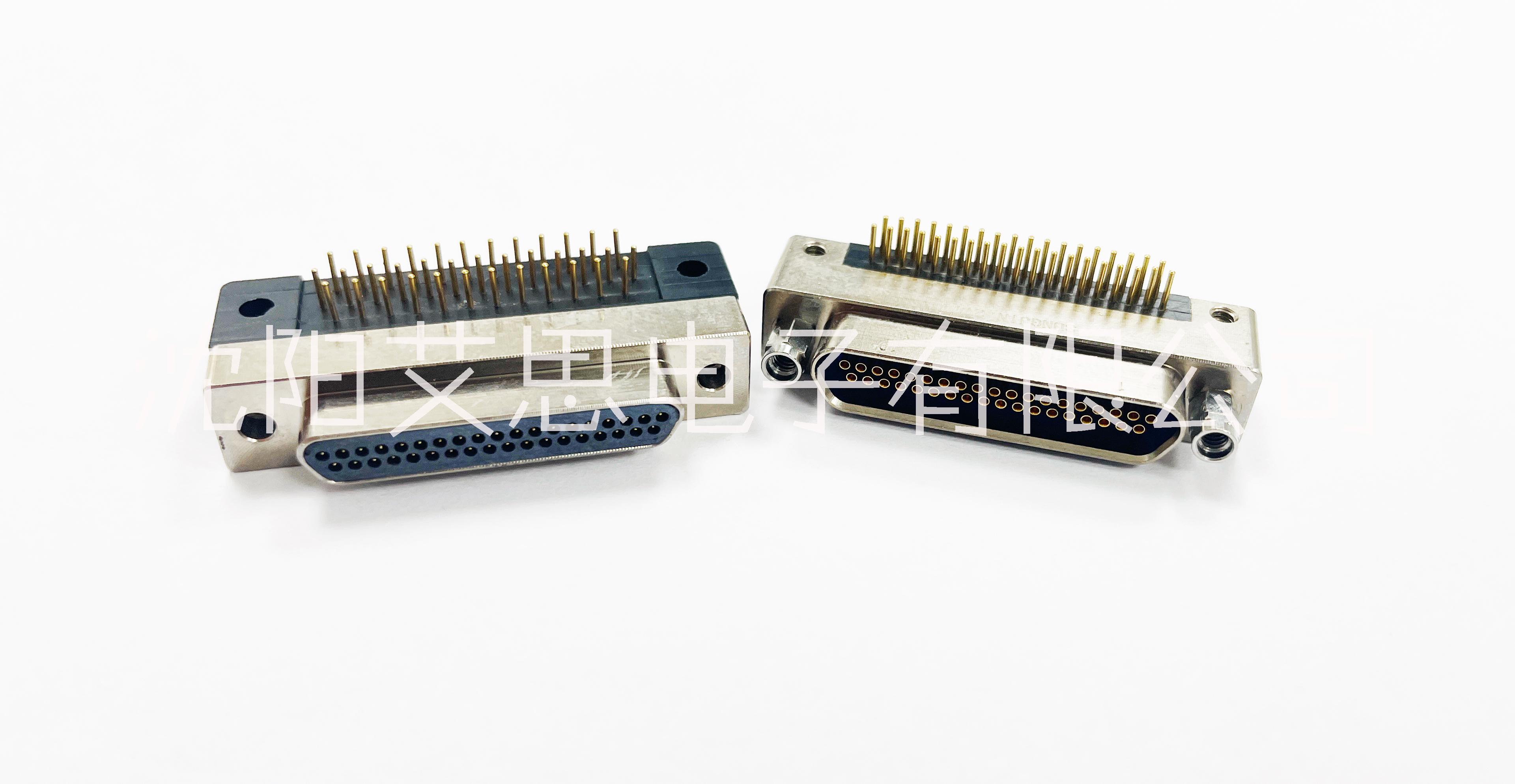

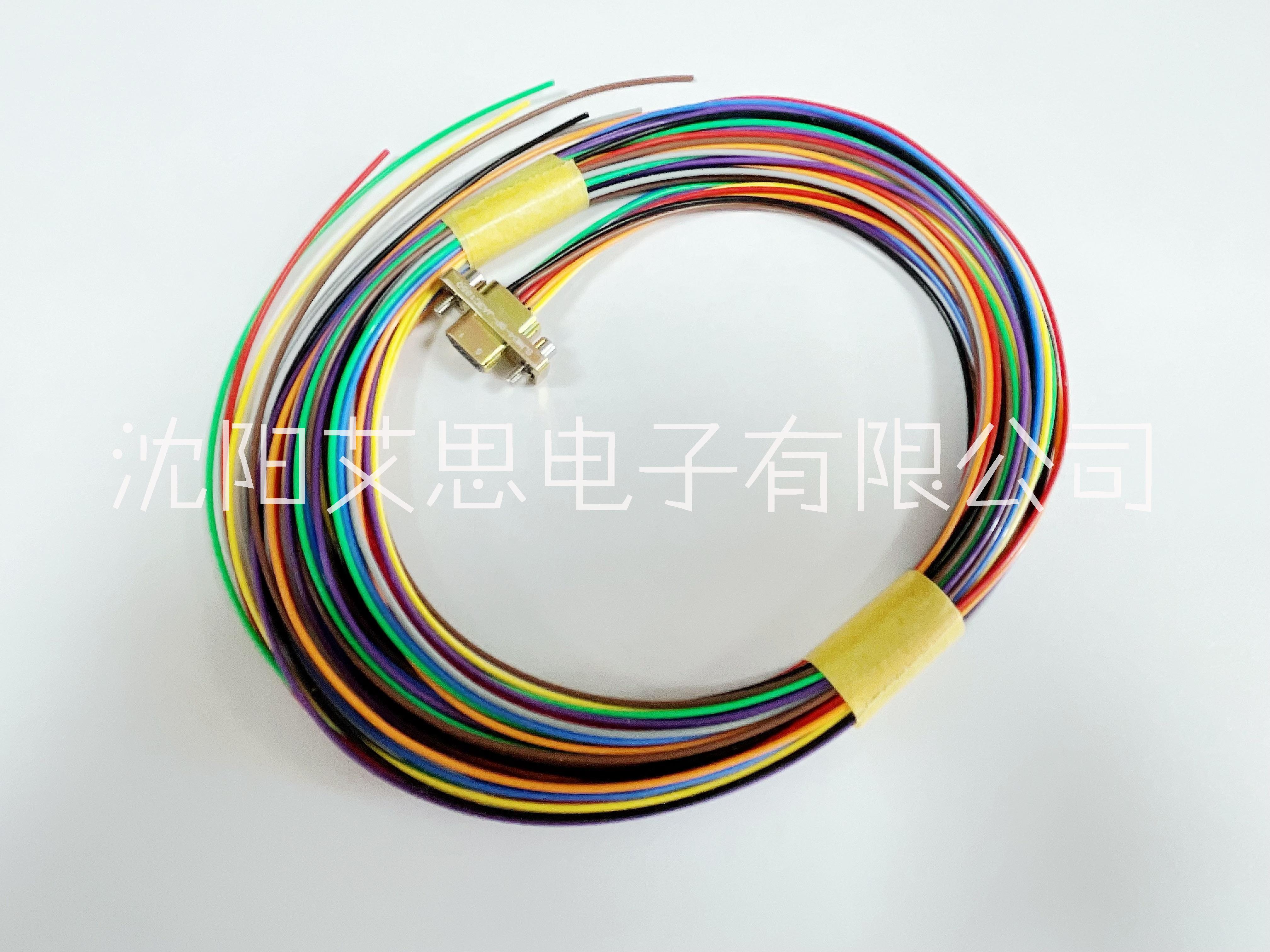

韩国Micro-D矩形电连接器(J30J系列)

符合GJB2446《外壳定位超小型矩形电连接器总规范》（相当于美军标MIL-C-83513）,可与美国M D M系列产品和国内同类产品互换，在J30系列产品的基础上增 加了铝合金外壳与各种铝合金尾夹；采用绞线式插针 （俗称麻花针），单个接触件接触点达七个，提高了产品的接触可靠性；采用1.27mm网格，接触件密度大、体积小、重量轻；现有9、15、21、25、31、37、51、69芯共8种型谱可供选用；本产品的锁紧组件按与产品组装在一起提供，本系列产品的执行标准如下：Q/ZHDZ GC-18《J30J系列微矩形电连接器详细规范》。

主要技术特征
环境温度：-55～+125℃

额定电流：3A
绝缘电阻：≥5000 MΩ
介质耐压：600 V
机械寿命：500次

Sungjin's Micro Miniature connectors
apply pins for minimum contact
resistance and excellent performance.
Micro Miniature connectors provide
great performance for the smallest
resistance of the # 24 pin at .050 inch
contact spacing which has strong
performance against shock and
vibration.
Sungjin's Micro Miniature connectors
are designed to meet the specifications
of MIL-DTL-83513 and provide the
minimum physical space and maximum
reliability for strong shock and vibration.
