嘉兴供应穿孔石膏板

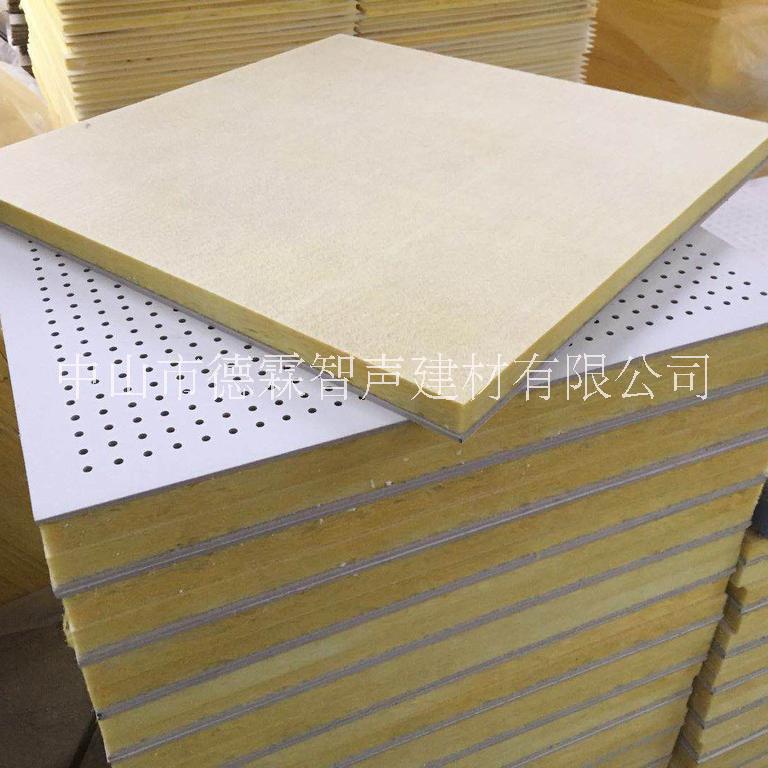

对于厚度超过5cm的容重为16Kg/m3的吸音棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。当厚度不变，容重增大时，吸音棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到峰值，50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到很大影响，当容重超过300kg/m3时，吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的吸音棉。 　　玻璃棉板经过处理后可以制成吸声吊顶板或吸声墙板。一般常见将80-120kg/m3的玻璃棉板周边经胶水固化处理后外包防火透声织物形成既美观又方便安装的吸声墙板，常见尺寸为1.2m×1.2m、1.2m×0.6m、0.6m×0.6m，厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接喷刷透声装饰材料形成的吸声吊顶板。无论是玻璃棉吸声墙板还是吸声吊顶板，都需要使用高容重的玻璃棉，并经过一定的强化处理，以防止板材变形或过于松软。这一类的建筑材料既有良好的装饰性又保留了吸音棉良好的吸声特性，降噪系数NRC一般可以达到0.85以上。 　　在体育馆、车间等大空间内，为了吸声降噪，常常使用以吸音棉为主要吸声材料的吸声体。吸声体可以根据要求制成板状、柱状、锥体或其他异型体。吸声体内部填充吸音棉，表面使用透声面层包裹。由于吸声体有多个表面吸声，吸声效率很高。 ?
