伺服挤压针刺一体机价格

厂商 :武汉苏瑞万信智能设备有限公司

湖北 武汉市
  • 主营产品:
  • 高精度电池测试仪
  • 真空干燥设备
  • 汽车电池检测设备
联系电话 :18086515380
商品详细描述
产品参数
品牌:其他 型号:SRVCN-20T 加工定制: 类型:材料试验机 测量范围:SRVCN-20T 示值准确度:0V~10V, 拉伸空间:±0.1%F.S 拉伸速度:0.5~10mm/s 用途:单体电芯、模组 机台尺寸(长*宽*高):1500*2500*2480 机台重量:500kg 使用电源:380V50Hz

产品特点

一、 设备简介 (一)针刺挤压一体机简介 用于单体电芯、模组的挤压针刺模拟测试实验,此设备符合动力电池 GB/T31485-2015、 GB/T31467.3-2015、GB/T31486-2015、GB/T31424-2014、UL、JB/T3818-1999、GB 5226.1-2002、 GB 50272-2009 、JB3915-1985 、GB17120-1997、JB9967-1999 等标准的挤压、针刺实验测 试 二、设备功能及主要规格参数 (一)针刺挤压一体机设备功能及主要规格参数 1.样品限制及要求 样品限制:易燃、bz、易挥发性物质试样的试验及储存,腐蚀性物质试样的试验及储存, 生物试样的试验或储存,强电磁发射源试样的试验及储存。 三、主要技术参数 3.1 结构方式 立式结构 3.2 压力范围 2KN~200KN 3.3 力控制精度 ±0.5%F.S 3.4 力值(挤压)测量精度 ±0.1%F.S 3.5 力值(挤压)分辨率 0.1%F.S 3.6 挤压速度 0.5~10mm/s(可调,标定为 5mm/s) 3.7 针刺速度 0.5-80mm/s(可调,标定为 25mm/s)。 3.8 速度控制精度 ±1mm/s 3.9 挤压板规格 半径 75mm 的半圆柱体, 半圆柱体长 610mm 挤压板 1 套,且两套挤压板能 连体使用,以满足模块挤压测试需求。 3.10 位移控制精度 ±0.5%F.S 3.11 防爆观测窗 中空防爆观察窗,带不锈钢防护网 3.12 防爆观测窗尺寸 约 300*400*10mm(钢化中空防爆玻璃,带不锈钢防护网) 3.13 挤压截止方式 挤压行程、变形量、压力、电压等 3.14 挤压截止位置 在任何位置清零,均可单独设置行程、压力、电压、变形 量截止或结合作为控制变量 第 5 页 共 28 页 3.15 位移精度 ±1 mm 3.16 位移分辨率 0.1mm 3.17 针刺截止条件 按照任何位移控制,针刺脱离保留时间及步进阶段截止 3.18 监控装置 配置高清防爆 200W 像素摄像头,可录像存储、播放等,导 出文件可供主流播放器查看,存储空间为电脑硬盘,500GB 3.19 数据记录功能 同步数据采集电压、温度、压力,位移,自动生成曲线报 表 3.20 电压采集范围 电压测量范围:0V~10V,分辨率:1mV,精度±0.05%fs 3.21 电压精度 ≤0.05%fs 3.22 温度采集通道和采集范围 3 路K型热电偶(-20℃~1050℃); 显示精度:0.1℃; 采集速率:100ms(可调); 温度采集精度:±0.5℃ 3.23 采集记录频率 ≤100ms 3.24 钢针规格 针尖的圆锥角度为 45°~60°,针的表面光洁、无锈蚀、 氧化层及油污,单针刺和三针刺两种, φ5mm、φ6mm、 φ7mm 3.25 钢针数量 每种直径规格各 5 支,长度 100mm 4. 箱体结构 4.1 结构构成 本机机身为整体焊接框架式结构,滑块上下运动采用导柱导向。 各部件均经过有限元优化设计,结构合理、外形美观且具有高 强度、高刚度和高可靠性特点。 机械部分包括底座、导柱、上板、下横梁或缸座、夹具座、上 下导轨板、挤杆、防爆门等部件。 液压系统由主缸、副缸、柱塞泵(分为变量与定量泵)、叶片 四、售后服务 乙方接到甲方故障报告后,4 小时内提供远程技术支持,48 小时内提供现场维护服务。 2)在设备正常使用寿命周期内,设备出现精度误差偏大及不稳定等情况时,乙方均需按照 本协议要求提供及时、有效的支持。 3)乙方免费提供软件的升级服务。 4)乙方对此套系统提供终身维护服务。

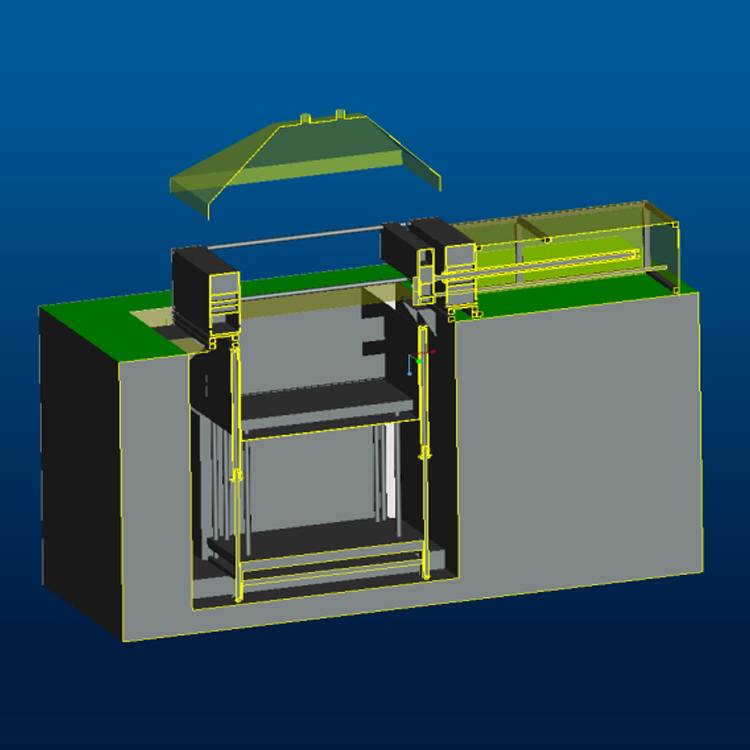

产品实拍
