T冲击剥离装置

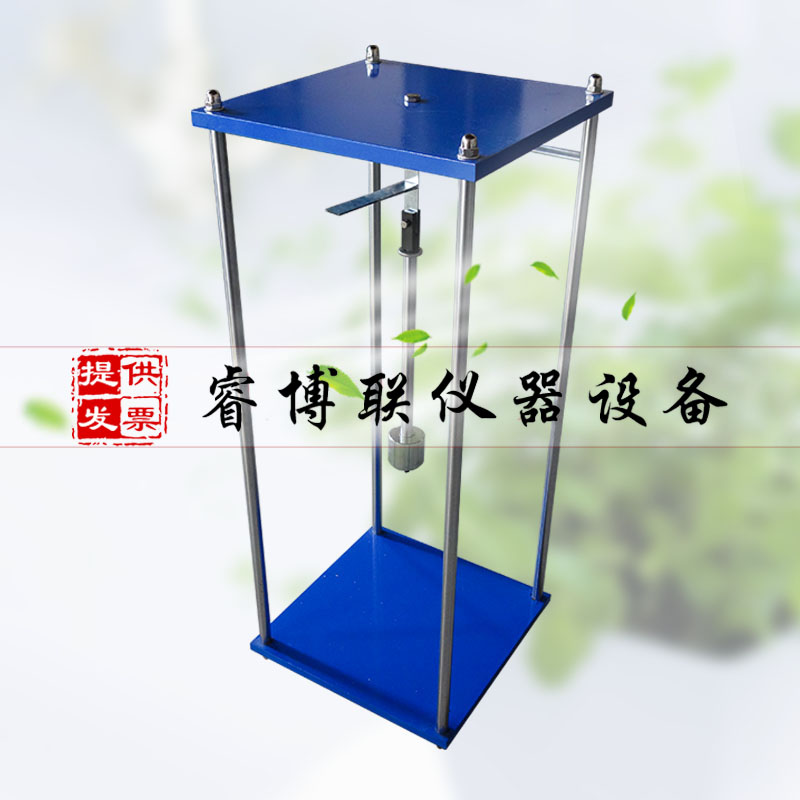

结构胶粘剂T冲击剥离装置 冲击剥离试验装置 结构胶粘剂T冲击剥离装置 冲击剥离长度测定仪 一、适用范围 1 本标准适用于室温固化结构胶粘剂韧性重要标志——T冲击剥离长度的测定。 2 抗震设防区建筑加固所使用结构胶粘剂的韧性要求，可按本标准进行测试与合格评定。 3 GB 50728-2011 工程结构加固材料an全性鉴定技术规范。 二、原理 1 以一对软钢薄片胶接成T冲击剥离试样，在规定的条件下，对试样未胶接端施加冲击力， 使试样沿其胶接线产生剥离。韧性不同的结构胶粘剂，其剥离长度有显著差别，从中可判别出其韧性的优劣。 2 通过测量试样剥离长度以及对不同型号胶粘剂测试数据的比较分析，可制定出以剥离长度为指标的、简易、实用的结构胶粘剂韧性合格评定标准。 三、试验装置 采用自由落体式冲击剥离试验装置 1、T型剥离试件 2、φ10销棒 3、夹持器 4、冲击块：45号钢制作，质量 900+5 0 g， 自由落下高度305mm±1mm 5、φ20导杆 6、φ20圆钢杆 7、顶板（厚20） 8、螺帽 9、底板（厚16mm） 四、 试样 T冲击剥离试样由一对Q235薄钢片胶接而成。 ---- T冲击剥离试样尺寸（mm） 1、试片厚度t＝1.0；2、胶缝；3、Φ12孔 试片加工的允许偏差应符合下列规定： 1 试片弯折后长度l：±1mm； 2 试片宽度b：仅允许有0.2mm负偏差； 3 试片厚度t：+0.1mm，且不得有负偏差。
