　一、概述

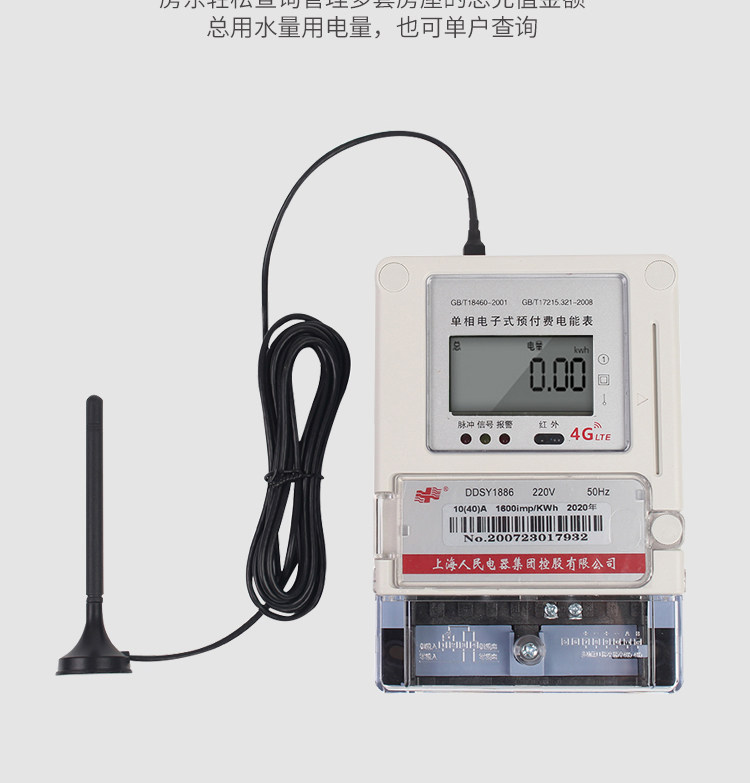

　　DDSY1768型4G远程无线电表，采用先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。

　　产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。

　　该仪表能实现预付费，设定日抄表，掌上电脑编程及抄表等功能；并具有红外和NB-IOT通讯功能，具有远程抄表、远程拉合闸及远程售电功能。，通信规约可支持DL/T 645-2007《多功能电能表通信规约》，为用电自动化管理提供了必备的条件。

　　二、工作原理 合肥4G信号联网电表厂家

　　1、工作原理图

　　电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

　　2、数据处理 合肥4G信号联网电表厂家

　　电能计量脉经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。

　　三、电表的安装及接线：

　　2.2.1电能表安装在室内通风干燥的地方，确保装使用可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。

　　2.2.2电能表上部有挂钩螺钉孔，用PWM4′10螺钉固定，电表下部有2个安装孔，用PA4′10或PA4′12自攻螺钉固定。按下图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上。

　　2.2.3电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

　　2.2.4端子接线图（仅供参考，具体见端钮盒反面接线图）

　　1）功能端子接线图

继电器内置

直接 　　接入式

　　技术参数：

　　●误差极限

电流值		功率因数(COSφ)	百分数误差极限(%)
直接接入式	经互感器接入式		1级	2级
0.05Ib	0.02Ib	1	±1.5	±2.5
0.1Ib	0.05Ib	0.5L	±1.5	±2.5
		0.8C	±1.5	-
0.1Ib~Imax	0.05Ib~Imax	1	±1.0	±2.0
0.2Ib~Imax	0.1Ib~Imax	0.5L	±1.0	±2.0
		0.8C	±1.0	-

　　●起动

　　在额定电压、额定频率及功率因数为1.0的条件下，当电能表负载电流为下表规定值时，电能表应能起动并连续计量电能。

仪表类型	准确度1级	准确度2级
直接接入式	0.004Ib	0.005Ib

　　●潜动 合肥4G信号联网电表厂家

　　当电能表的电流线路上无电流，而加于电压线路上的电压为额定值的115%时，电能表在规定时间内的测试输出不应产生多于一个脉冲。

　　●绝缘性能

　　电能表的所有线路对表壳或表壳外部可触及的金属部位之间能经受波形为1.2/50μS，峰值为6KV的脉冲电压，在不同极性下各连续试验10次，不出现电弧放电或击穿现象。

　　电能表的所有线路对地绝缘能经受频率为50Hz的实际正弦波形的交流电压2 KV，历时一分钟试验不击穿。

　　●功能特点

　　1. 无需安装集中器、采集器等设备就可以通讯。

　　2. 内置大电流磁保持继电器开关，余额为零就断电。

　　3. 超功率/过流自动跳闸保护电路。

　　4. 电表内置WIF模块，可以本地通讯（可选）。

　　5. 本地通讯无需布RS485线、改造线路，直接安装就可使用。

　　6. 远程预付费可以在一个系统下通过GPRS、NB、WIFI、485远程充值、抄表等操作。

　　7. 物业、房东注册成功后，用户在微信公众号注册就可使用。

　　8. 微信公众号、APP加云后台管理，手机、电脑损坏后，账户登录就可以找回数据。

　　9. 动态密码加密管理，信息放心，数据保存云端。

　　10. 微信、现金支付电费灵活方便。

　　11. 对公对私支付方式灵活。

　　12. 液晶显示，带背光，让用户方便查看电表电量、剩余金额。

　　13. 单相表5（60）A，三相表1.5（6）A和5（80）A宽量程，满足目前大部分用户需求。

　　14. 只要有微信的手机，就可以进行充值、查询 。

　　15. 具有一定的防窃电软件设计；485抄读数据，停电显示（可选项）

　　16.余额不足警告：拉闸灯开始闪烁（黄色灯），代表电表达到设定的报警金额，后台会给用户手机发送，提醒用户及时给电表充费。

　　16.余额归零拉闸：剩余电量显示为零或负值时，显示“拉闸”提示符，拉闸灯常亮（黄色灯），用户应立即充费。
