机架式臭氧浓度分析仪

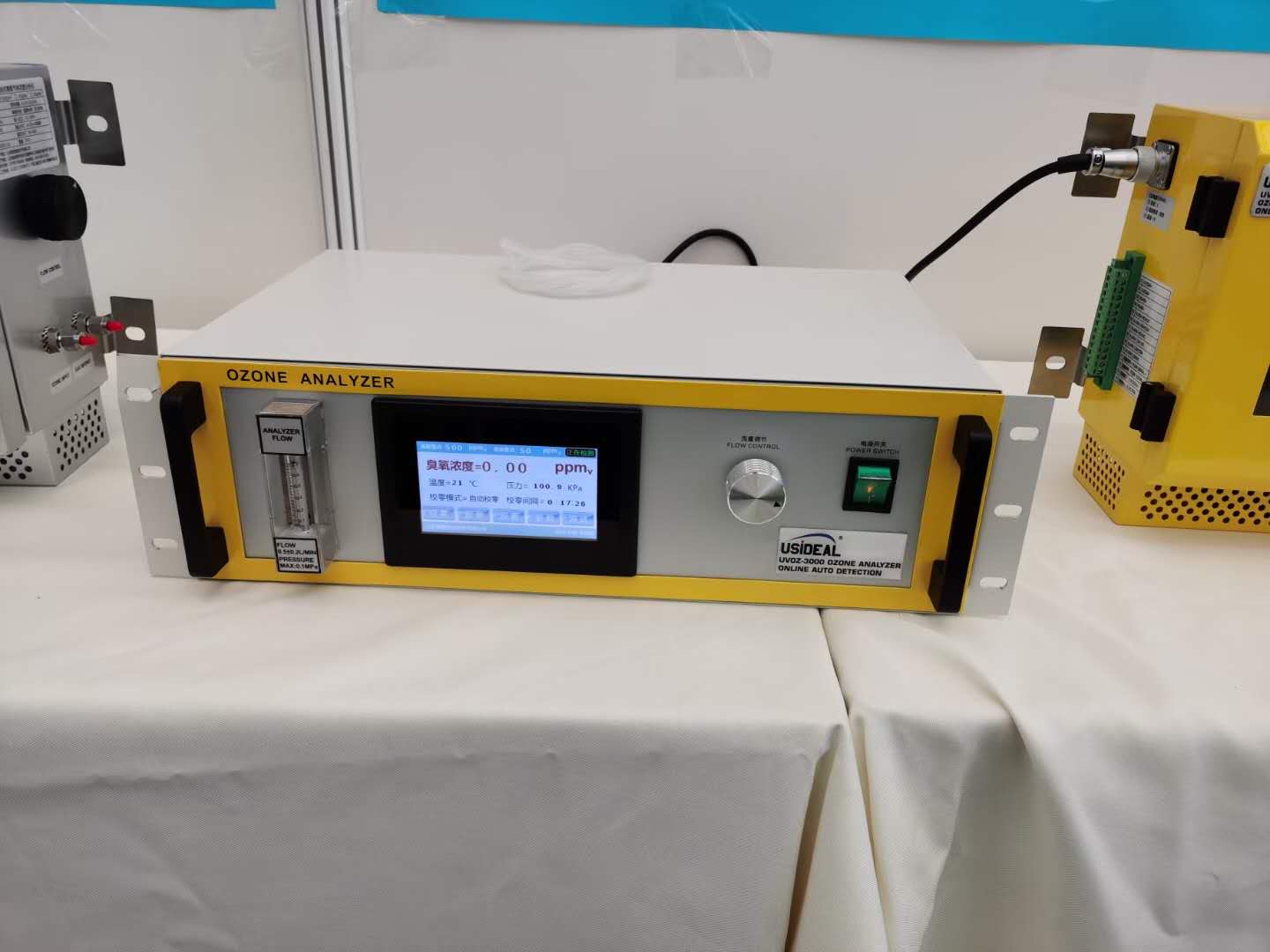

一、公司简介 山东智普测控技术有限公司公司拥有”ZHIPRER”,“USIDEAL”等产品品牌，主要研发、生产及销售的产品： 臭氧分析仪：紫外吸收式臭氧浓度分析仪；高浓度臭氧分析仪；臭氧产气浓度分析仪；低浓度臭氧分析仪；臭氧排气浓度分析仪。 水质检测仪：溶解臭氧检测仪、水中ORP检测仪、水中PH检测仪、余氯检测仪、污泥浓度检测仪。 气体监测仪：氧气检测仪、检测仪、甲醛检测仪、可燃气体检测仪、VOC气体检测仪等。 臭氧发生器：标准源臭氧发生器、小型臭氧发生器。 公司积极实施“点引进、研发、与国内企业合作发展”的策略，依托高层次技术人才的优势和经验，紧密结合国内市场需求，着力研发具有自主、追踪国际水平的新技术产品。 公司的宗旨：以优良的质量、优良的服务、优良的信誉, 努力开拓国内市场。在此基础上愿与国内高新技术公司进一步合作，为发展国内臭氧应用行业和仪器仪表产业而携手努力、共同发展！ ? 二、产品说明 UVOZ-3000型机架式臭氧气体浓度分析仪 检测原理：紫外光双光路吸收法，用于臭氧发生器出口浓度实时检测或尾气臭氧浓度检测。 测量范围：0-200G/M3 产品特点：可连续运行自动校零，保证检测浓度的稳定性。 产品品牌：USIDEAL? ? ? ? ? ?? 工艺：ZL 2017 2 0109915.5 A.产品概述 UVOZ-3000型臭氧气体分析仪依据朗伯—比尔定律，中华人民共和国国家环境标准《环境空气臭氧的测定-紫外光度法》、中国华人民共和国建设部《水处理用臭氧发生器》的检定及标定方法来设计制造。通过测量臭氧对紫外光吸收前后的光信号强度变化，由此计算出当前臭氧浓度值。设备使用先进的双光路紫外光源系统，内设有灯管智能管理系统，开机后可使紫外灯管迅速达到测量状态，采用国外分离式光池技术，设备具有无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操作简单、使用成本低等特点。主要用于连续检测各种工业环境下的臭氧气体，也可用于检测运行中的管道、容器等环境的臭氧气体。广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量。 臭氧分析仪带有触摸屏操作界面，实时显示臭氧气体的浓度，带有压力和温度补偿及显示，可设置自动校零时间和手动校零模式。高浓度（g/Nm3）量程带有流量输入功能，可实时显示臭氧发生器的产量。带有两组继电器信号输出，用户可自由选择高报警点和低报警点信号输出连接。核心部件采用紫外长寿命光源系统，采用高透光率石英片，保证零点的稳定性，防止零点漂移影响检测浓度的准确性。根据国外光池技术设计的耐压力，耐冲击的独立光池结构，校零操作时气体流量、压力、流速保持不变，防止气流冲击对校零产生影响，无需关闭臭氧进气可完成校零操作，保证设备可以每天24小时连续运行。 应用领域：臭氧发生器厂家，市政用水行业，工业污水行业，精细化工行业食品跟饮用水行业，空间消毒行业，泳池消毒行业，香精合成行业等使用臭氧发生器行业。? ? UVOZ-3000型臭氧气体分析仪，可选量程及工作方式。 量程 取样方式 应用领域 0-300g/Nm3 正压取样，带有压力，温度补偿 臭氧发生器出口浓度实时检测。 0-100g/Nm3 正压取样，带有压力，温度补偿 臭氧发生器出口浓度实时检测。 0-50g/Nm3 正压或负压取样，带有压力，温度补偿 臭氧发生器出口或尾气臭氧浓度检测。 0-1000ppm 正压或负压取样，带有压力，温度补偿 箱体内臭氧浓度实时检测。 0-100ppm 正压或负压取样，带有压力，温度补偿 空间或房间内臭氧浓度实时检测。 ?? B、技术参数 型号 : UVOZ-3000 测量量程：0-1000PPM（可定制0-100ppm量程） 光源寿命：约30000-50000小时； 取样方式：正压取样，负压取样（可选）； 显示界面：4.3寸触摸屏操作界面； 内容界面：臭氧浓度、温度、压力； 辅助功能：温度补偿、压力补偿； 显示单位： ppm ，mg/Nm3可选； 显示分辨率： 0.01ppm； 气体流量：0.5L±0.2L/min； 输入压力：<0.1MPa； 浓度误差 : *大2％FS； 线性误差 : *大2％FS； 零点漂移：<±0.8%.FS； 反应时间 : 信号0.03 秒, 显示 0.3秒； 环境温度 : -20～50℃； 管路接口方式：快拧（不锈钢）; 串联联样口径：Φ8（8mm*6mm）（可选）； 旁通取样口径：Φ6（6mm*4mm）； 通讯方式：RS-485； 输出方式：4-20mA(有源)； 继电信号：高报警点继电信号，低报警点继电信号； 电源：AC 110-220V； 尺寸： 133mm(高）×482mm(宽)×300mm(深)，19寸3U机箱； 注：1mg/L=1g/m3=467PPM； 免费质保：24个月（主机）； 注： 标准配置（内置）：流量计，臭氧尾气催化器，进气过滤器。 ?? C、产品特点： 测试方法：双光路紫外光吸收法，长寿命光源系统，测量精度高。 测量原理：依据朗伯—比尔定律，通过光度吸收原理准确测量。 光源系统：国外长寿命紫外光源系统（波长253.7nm），免费质保2年。 使用方式：室内安装使用，配置电源及信号端子。 光池系统：分离式光池技术，无泄漏、耐压高、耐大流量采样气体冲击。 智能补偿：内置温度和压力补偿及显示，带有光源自动补偿功能。 操作方式：用户可根据运行状态选择手动校零和自动校零，可设置自动校零时间。 显示单位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可选。 数据显示：高清彩色触摸屏，高浓度量程设置进气体质量流量，实时显示产量。 输出功能： 4-20mA、RS485通讯、两组报警点输出、电子流量计输入等。 标准配置：防腐流量计，臭氧尾气破坏器，进气过滤器。 ? D、产品结构组成 ? 进气口-进口：臭氧分析仪串联在臭氧管道中的进口，如果旁路取样则做为臭氧进气口。 进气口-出口：臭氧分析仪串联在臭氧管道中的出口，如果旁路取样则本气口会做封堵处理。 出气口-出口：臭氧分析仪的出口，已内置臭氧破坏器，出气口无臭氧味道，可室内排放。 信号端子输出： (01)4-20MA+? 电流信号输出 (08)ALARM LOW :NO?? 低报警点-常开 (02)4-20MA- ?电流信号输出 (09)ALARM LOW:COM? 低报警点-公共端 (03)RS485+? 通讯接口 (10)ALARM LOW:NC??? 低报警点-常闭 (04)RS485-? 通讯接口 (11)流量信号+ FLOW SIGNAL+ 产量计算流量信号接入 (05)ALARM HIGH:NO?? 高报警点-常开 (12)流量信号-? FLOW SIGNAL- 产量计算流量信号接入 (06)ALARM HIGH:COM 高报警点-公共端 (13)功能接口+ FUNCTION+ 预留功能：臭氧发生器调配 (07)ALARM HIGH:NC? ?高报警点-常闭 (14)功能接口-? FUNCTION- 预留功能：臭氧发生器调配 三、售后服务 ?在正常的使用过程中，实际使用寿命取决于现场使用环境，在有效的使用寿命内，建议用户每18个月对臭氧气体分析仪进行一次厂校准（校准免费，用户承担往返运费），在环境比较恶劣的情况下，建议用户每12个月对传感器进行一次标定校准，以保证检测数据的有效性。 保养项目应包括以下内容: 1. 进气系统是否有泄露现象，气体连接管有无磨损，连接头是否紧固。 2. 电源连接线﹑电源插座有无松动，破损。 3. 臭氧气体分析仪内部有无漏气，能否嗅到臭氧气味。 4. 其它非正常现象。 若有以上现象发生，用户自己不能自行处理时，可尽快告知经销商或生产厂家。 八、注意事项 1. 严禁自行拆装仪器设备，使用中保持标签完好，否则不予保修。 2. 臭氧气体分析仪维护必须有专业知识人员进行操作。 3. 不要随意拆卸﹑打开仪器设备以免造成不必要地损坏。 4. 保持设备清洁，不要用坚硬的物体触摸显示屏以防划伤屏幕。 5. 设备用完后要关闭电源，做好防潮措施。 6. 出现异常情况时应迅速关断电源,切断气源，并及时联系经销商或生产厂家。 九、存储 仪器应存放在环境温度－10℃～＋40℃，相对湿度不超过80％，通风良好﹑空气干燥﹑无腐蚀性气体的环境中。仪器采样气体温度－50℃～＋80℃，相对湿度不超过80％的臭氧气体。 十、有效期限 本产品的寿命决定于电子器件的老化程度，更换老化的电子器件后，产品即可正常使用。
