UVOZ-3000机架式臭氧检测仪生产厂

技术参数

型号 : UVOZ-3000

测量量程：0-1000PPM

光源寿命：约30000-50000小时；

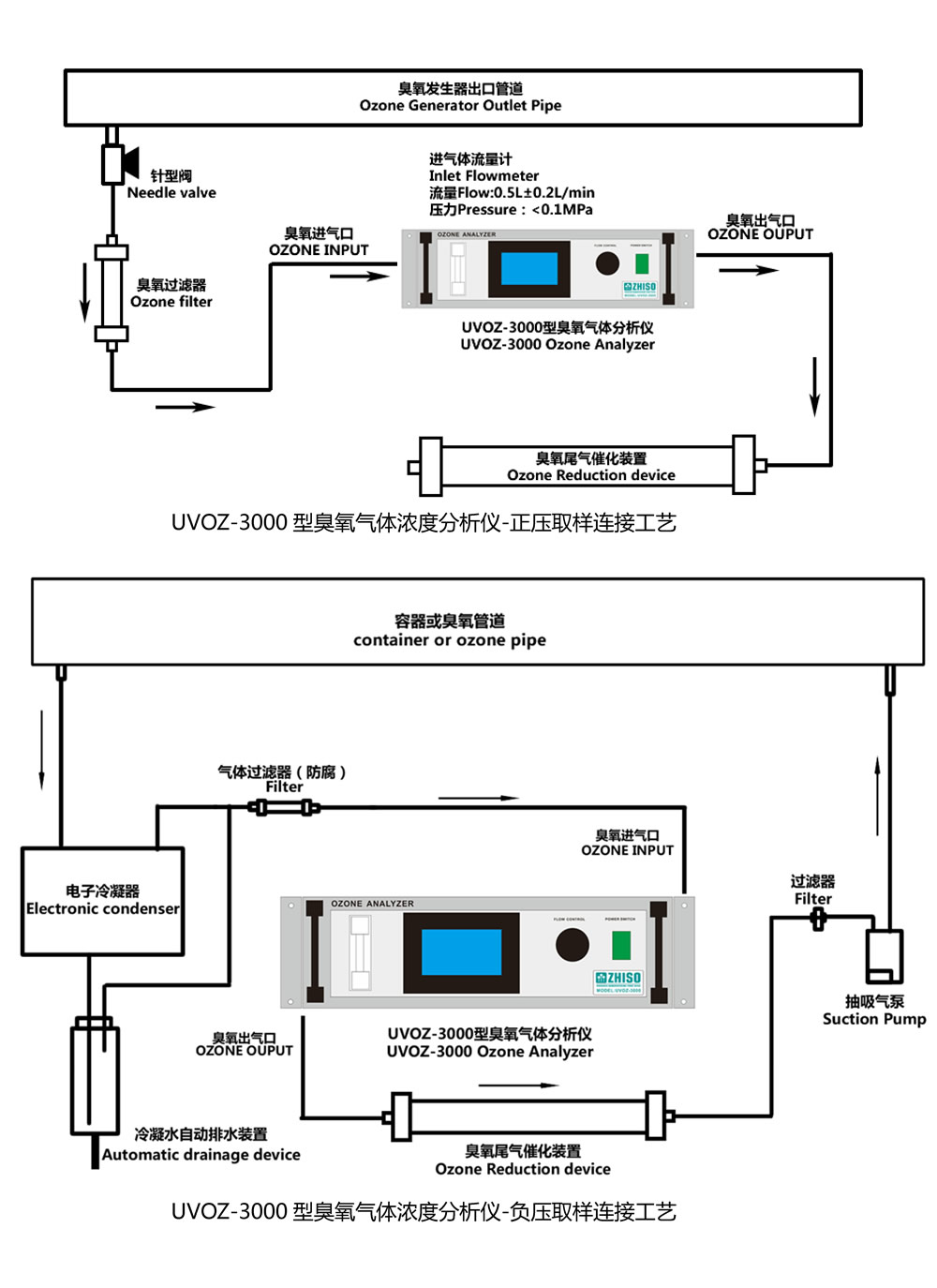

取样方式：正压取样，负压取样（可选）；

显示界面：4.3寸触摸屏操作界面；

内容界面：臭氧浓度、温度、压力；

辅助功能：温度补偿、压力补偿；

显示单位： ppm ，mg/Nm3可选；

显示分辨率： 0.01ppm；

气体流量：0.5L±0.2L/min；

输入压力：<0.1MPa；

浓度误差 : 大0.3％FS；

线性误差 : 大0.2％FS；

零点漂移：<±0.3%.FS；

反应时间 : 信号0.03 秒, 显示 0.3秒；

环境温度 : -20～50℃；

管路接口方式：快拧（不锈钢）;

串联联样口径：Φ8（8mm*6mm）（可选）；

旁通取样口径：Φ6（6mm*4mm）；

通讯方式：RS-485；

输出方式：4-20mA(有源)；

继电信号：高报警点继电信号，低报警点继电信号；

电源：AC 110-220V；

尺寸： 133mm(高）×482mm(宽)×300mm(深)，19寸3U机箱；

注：1mg/L=1g/m3=467PPM；

免费质保：24个月（主机）；

注： 标准配置（内置）：流量计，臭氧尾气催化器，进气过滤器。

产品特点：

测试方法：双光路紫外光吸收法，长寿命光源系统，测量精度高。

测量原理：依据朗伯—比尔定律，通过光度吸收原理准确测量。

光源系统：国外长寿命紫外光源系统（波长253.7nm），免费质保3年。

使用方式：室内安装使用，配置电源及信号端子。

光池系统：分离式光池技术，无泄漏、耐压高、耐大流量采样气体冲击。

智能补偿：内置温度和压力补偿及显示，带有光源自动补偿功能。

操作方式：用户可根据运行状态选择手动校零和自动校零，可设置自动校零时间。

显示单位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可选。

数据显示：高清彩色触摸屏，高浓度量程设置进气体质量流量，实时显示产量。

输出功能： 4-20mA、RS485通讯、两组报警点输出、电子流量计输入等。

标准配置：防腐流量计，臭氧尾气破坏器，进气过滤器。

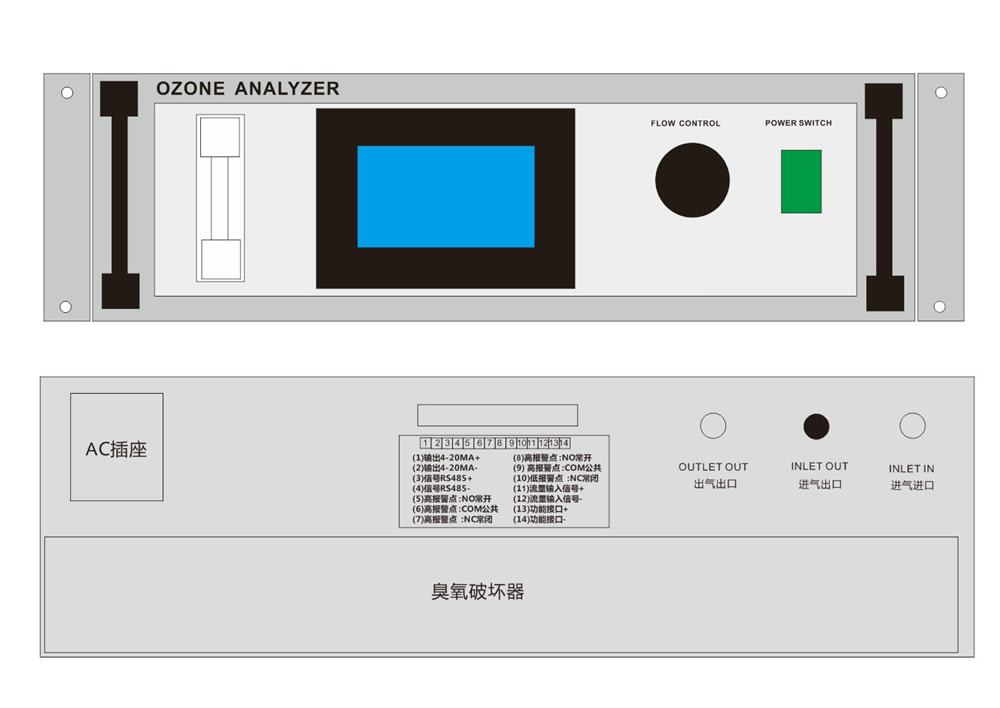

产品结构组成



进气口-进口：臭氧分析仪串联在臭氧管道中的进口，如果旁路取样则做为臭氧进气口。

进气口-出口：臭氧分析仪串联在臭氧管道中的出口，如果旁路取样则本气口会做封堵处理。

出气口-出口：臭氧分析仪的出口，已内置臭氧破坏器，出气口无臭氧味道，可室内排放。

信号端子输出：

(01)4-20MA+  电流信号输出	(08)ALARM LOW :NO   低报警点-常开
(02)4-20MA-  电流信号输出	(09)ALARM LOW:COM  低报警点-公共端
(03)RS485+  通讯接口	(10)ALARM LOW:NC    低报警点-常闭
(04)RS485-  通讯接口	(11)流量信号+ FLOW SIGNAL+ 产量计算流量信号接入
(05)ALARM HIGH:NO   高报警点-常开	(12)流量信号-  FLOW SIGNAL- 产量计算流量信号接入
(06)ALARM HIGH:COM 高报警点-公共端	(13)功能接口+ FUNCTION+ 预留功能：臭氧发生器调配
(07)ALARM HIGH:NC   高报警点-常闭	(14)功能接口-  FUNCTION- 预留功能：臭氧发生器调配
