桥梁盆式橡胶支座 球型钢支座

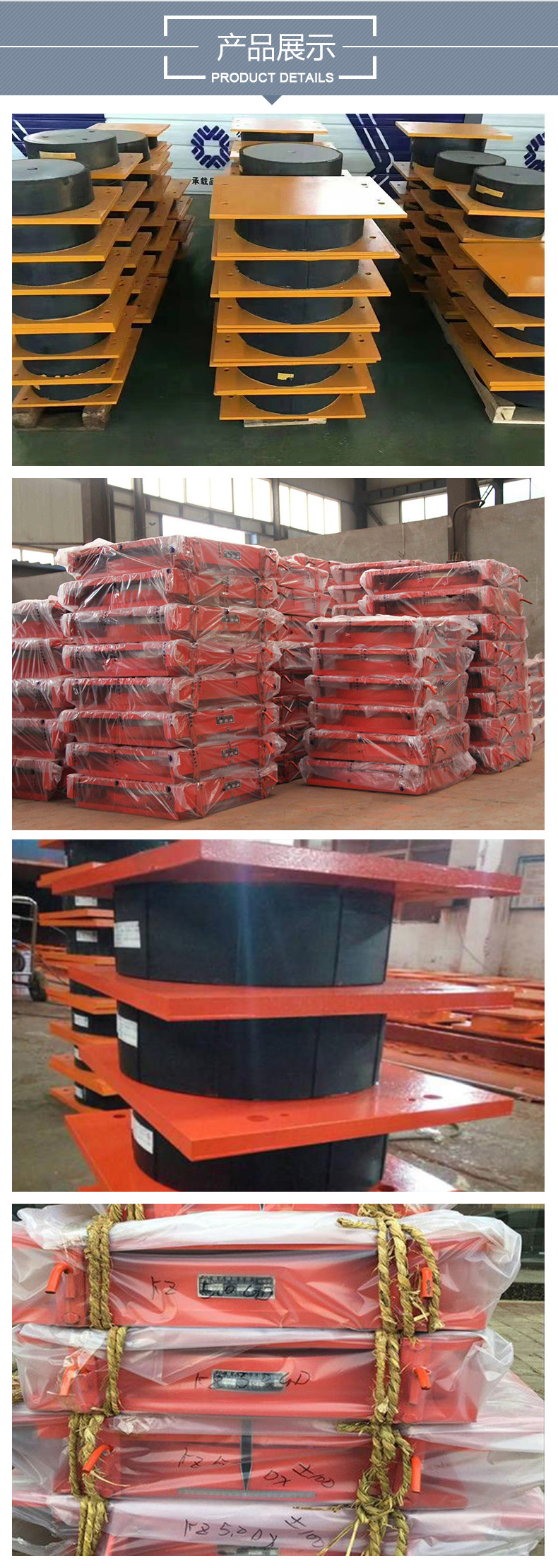

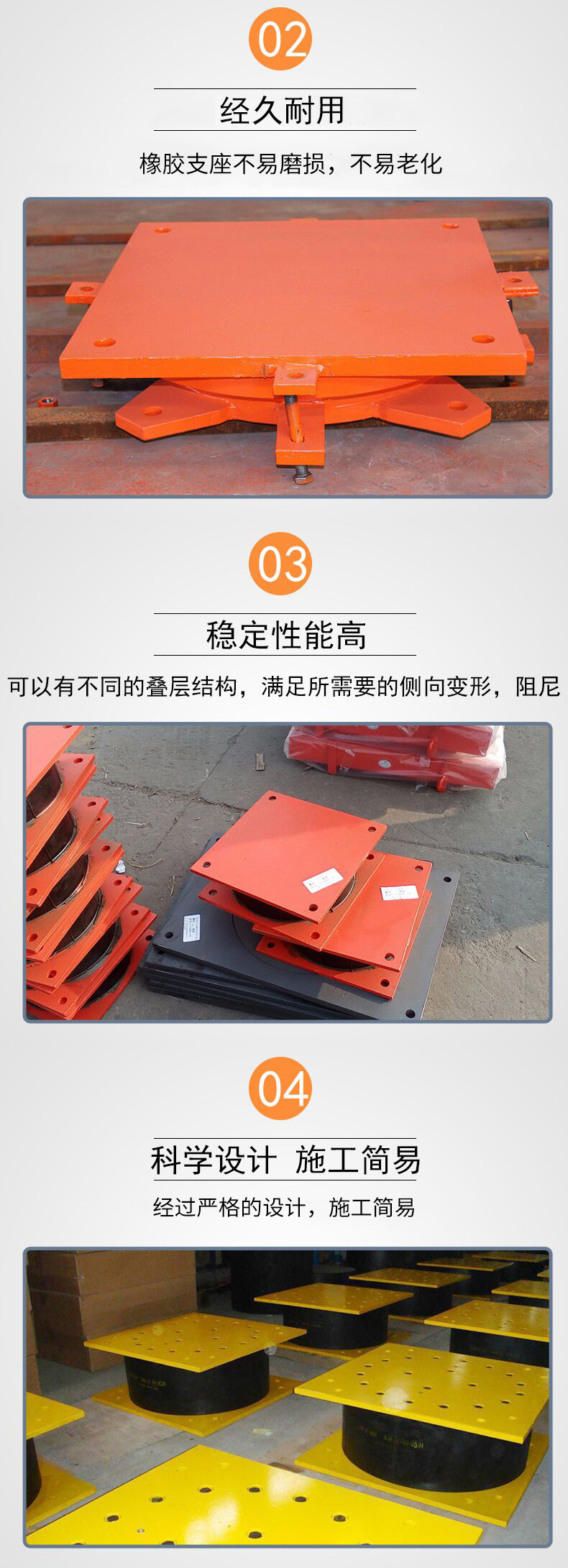

我公司按设计竖向承载力共分1000－5000KN28个级别的支座产品。其中:QPZ代表桥梁盆式橡胶支座,2000为橡胶支座的设计的反力单位KN,DX表示是多向活动橡胶支座,E代圾支座设计的纵向位移,150代表是位移量,C代表的是常温型,F表示负温耐寒型号。主要技术性能：QPZ系列盆式支座的反力（竖向承载力）分为28级。在非滑移方向可承受支座设计反力10％的水平力b、支座竖向转角不小于40'。结构图及相关外形尺寸表，它的结构造特点如下：

a、在支座不锈钢板与聚四氟乙烯板之间加入硅脂润滑，可降低摩擦阻力。b、在QPZ纵向活动支座采用中间导向的方法，能适应梁体旁弯变形的需要适用于宽度很大的桥梁使用。c、在纵向活动支座中间导向，与目前国内普遍采用的槽形上支座板相比，减少了重量，且减少了铸钢件数量。d、我们在每个橡胶支座上都安装有防尘围板，可以减少灰尘侵入。

盆式橡胶支座安装步骤

A、要在桥墩的支承垫石应预留套筒孔，孔的尺寸应为两倍至三倍套筒的直径，尝试稍大于套筒的长度。保正桥墩支承垫按设计图标出支座位置中心线。

B、SH-PZ盆式橡胶支座顶板和底板上下面调平，对于活动支座，根据安装时的温度按要求预设一定的位移量，然后用四块钢板连接牢固。（此步骤在厂内已经完成，已特殊情况不需调整。）

C、对于整体吊装支座，将螺栓穿过支座底板和顶板的螺栓孔后扭入套筒内，套筒与支座底板和顶板之间宜设置一层橡胶垫圈（对于某些规格的固定支座必须拆除四块连接钢板，将支座顶板旋转一定角度以错开底板和顶板的螺栓孔位置后才能安装螺栓，然后将支座顶板旋转回原位，坚固好四块连接钢板）。找正纵、横向设计中心位置就位，使套筒插入垫石预留套筒孔内，用四块钢楔块调整支座水平至设计标高，支座底板高出垫石顶面20~50mm，并使支座的四角高差在承载力≤5MN时不得大于1mm，在承载力>5MN时不得大于2mm。

D、用环氧砂浆或无收缩砂浆灌注预留套筒孔内支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注实密实。将支座顶板作为现浇梁模板的一部分进行浇注。为防止漏浆，可在顶板与模板之间四周空隙处用纱布或软木填充。以后拆除模板时再除去。

E、一定要保正现浇梁体形成整体并达到设计强度后，在张拉梁预应力之前，拆除四块连接钢板，以免梁的正常转动和位移受到约束。对于活动支座，用酒精清洁不锈钢表面，再安装支座的围板。
