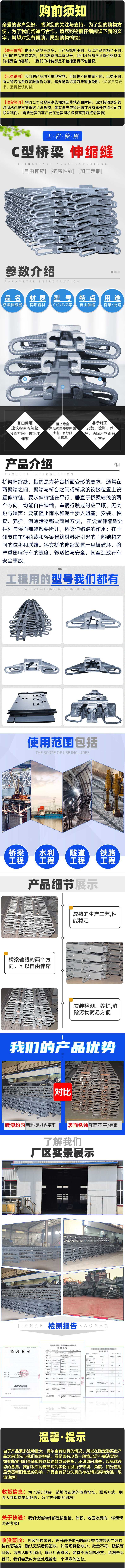

公路桥梁伸缩缝GQF-D/C型

桥梁伸缩缝是一种用于为满足桥面形变，在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。公司生产的伸缩缝规格型号齐全：GQF 一C 型、GQF 一Z 型、GQF 一L 型、GOF一F型桥梁伸缩装置。

伸缩缝主要型号有：Cd型模数式伸缩缝、Fd型模数式伸缩缝、和Fm型模数式伸缩缝，其痊移量为0-80mm。其中Cd、Fd、Fm型伸缩缝由热轧F、C型钢，橡胶密封带和锚固系统组成。热轧F、C型钢我们采用伸缩缝为Q345(16Mn)，具有良好的综合力学性能，其嵌装橡胶密封带的槽口尺寸稳定，公差符合要求。

桥头伸缩量计算条件：

1、跨径组合
2、伸缩梁长(1/2桥长)

3、温度变化范围

4、砼线膨胀系数

5、收缩应变

6、徐变系数

7、弹性模量
8、收缩徐变的折减系数

9、预应力截面平均应力

10、伸缩装置的安装温度计算：
梁体因温度变化产生的伸缩量为：△lt=a×(t2-t1)×L×1000=13.8mm
温度升高引起的伸长量：△lt+=a×(t2-Test)×L×1000=5
温度降低引起的缩短量：△lt-=a×(Test-t1)×L×1000=8.75mm
砼收缩引起的缩短量：△ls=∈∞×L×β×1000=1.5mm
砼徐变引起的梁体缩短量：△ls=бp/Ec×δc×L×β×1000=R=0.04L=1.0mm 2.0mm
因车辆荷载作用使梁体挠曲使伸缩装置开口产生的位移：mm1×25=25 m°
L=25m-15～+40a=1.0E-05∈∞=2.0E-04δc=2Ec=3.45E+04β=0.3бp=Tset=4.620MPa°CMPaC
总伸长量=△lt+=5mm总缩短量=△lt-+△ls+△ls=12.3mm所以:基本伸缩量=总伸长量+总缩短量=17mm提高30%后为22 mm
注:提高系数β可取1.2～1.4。
同样梁端设计开口量=总伸长量×1.3=6.5 mm梁端设计闭口量=总缩短量×1.3=15.9mm
1、选用D60伸缩装置变形范围f为50～110则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9所选伸缩缝型号满足要求
2、选用D60伸缩装置变形范围f为50～110
则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9
所选伸缩缝型号满足要求>50<110>50<110

存放 安装伸缩缝有哪些注意事项

1、伸缩装置因受运输长度限制，可分段制造，现场拼接。存放在工地的伸缩装置应平行放置，不得交叉堆放，以防变形。

2、出厂时，连接卡具仅为运输方便而设，缝隙并不是定位置。伸缩装置安装时，应在监理工程师的认可下方可进行。如设计文件上有规定，以桥梁设计文件所规定的为依据。

3、伸缩装置吊装就位前，应将预留槽内的混凝土打毛，清扫干净。安装时伸缩装置顺桥向的宽度a值，应对称放在伸缩缝的间隙上，并使其顶面标高与设计标高吻合后垫平，然后穿放衡向的联接水平钢筋，将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧焊牢（尽量增加焊接点与焊接长度，以延长伸缩装置的使用寿命），放松卡具，使其自由伸缩，此时伸缩装置已进入工作状态。

4、完成上述工序后，安装必要模板，以防止沙浆流入伸缩缝内，然后认真用水清洗。在混凝土预留槽内浇筑大于C50的混凝土。浇筑混凝土时应采取必要的措施，振捣密实。

5、砼初凝后，拔掉模板，及时扫除伸缩缝内及异型钢装胶带槽内的异物。
