霍尼韦尔 暖通风阀/风门执行器

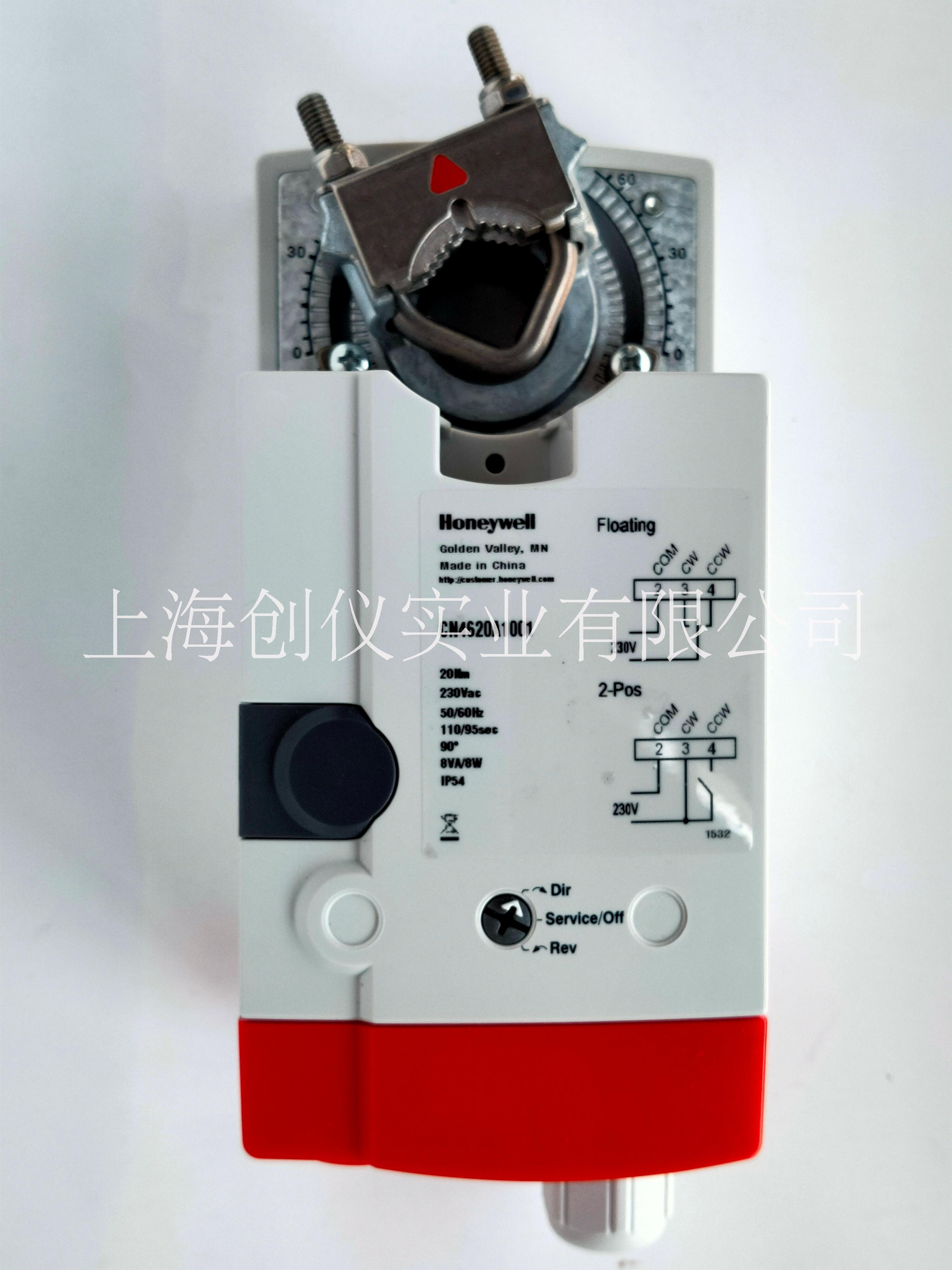

Honeywell CN4620A1001和CN4634A1001 霍尼韦尔 暖通风阀/风门执行器

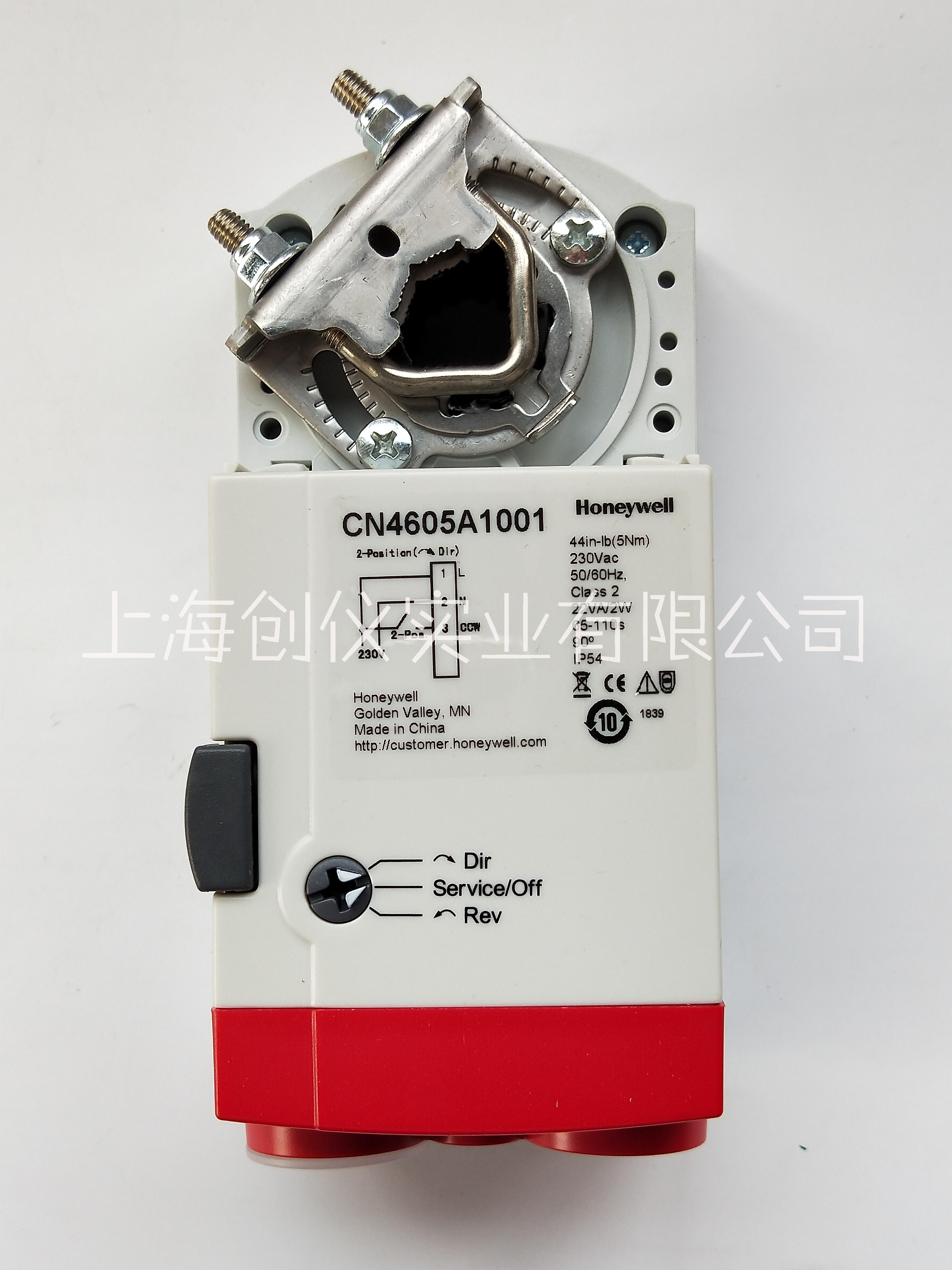

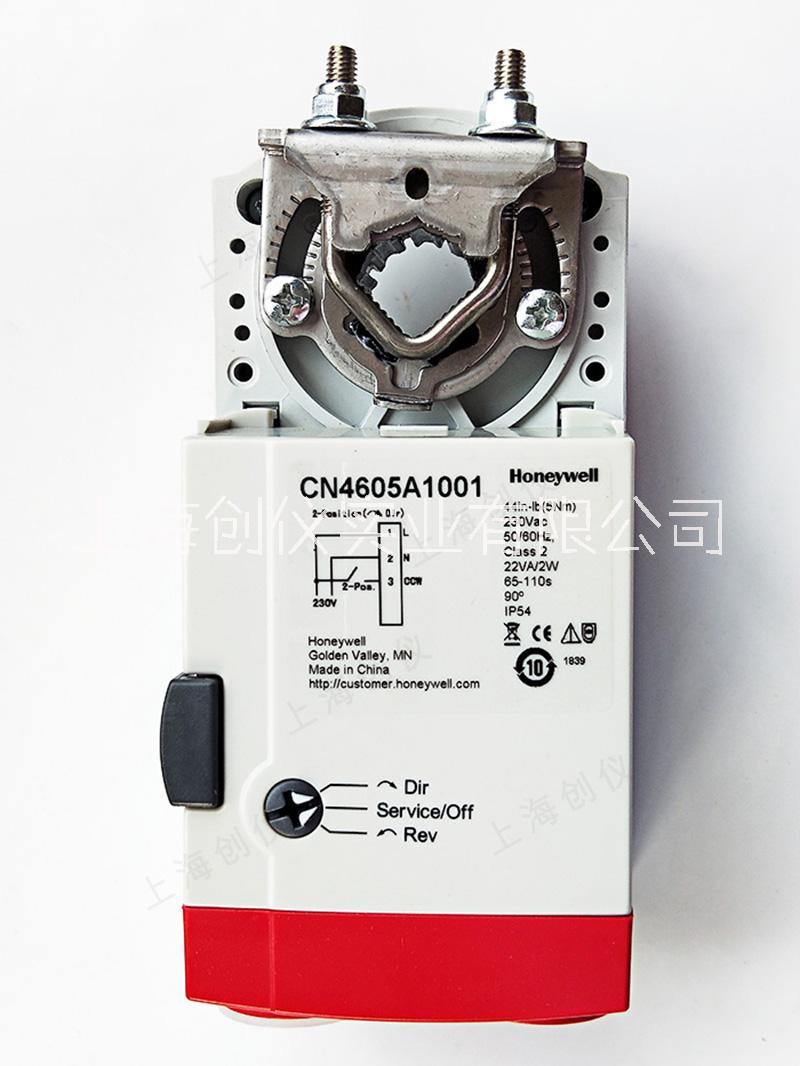

    CN4605A1001和CN4610A1001接受AC230V触点控制信号，可提供开关浮点控制可应用于   暖通系统的各类风门控制，适用于新风系统，除尘系统，空调送风排放，消防排烟管道风阀，防火风阀和honeywell/霍尼韦尔特配型球阀在水系统管路上使用。
扭矩：20Nm,34Nm
特点：
1.具有5Nm、10Nm、20Nm和34Nm四种扭矩类别?
2.部分型号具有自对中适配器，使执行器能够适用不同轴径大小的风门
3.可以在整个行程范围内以5°为增量调整机械行程限位
4.机械位置指示功能（20Nm和34Nm的型号）
5.具有手动离合按钮，便于用户在断电或没有控制信号输入时对执行器手动节
6.具有可供用户选择的可现场安装的外置辅助开关
7.具有选择旋转方式和停止/关闭状态的旋钮，可调节多种运行模式
8.采用直流电机技术，具有过载保护功能
9.95°的旋转角度确保执行器能够紧密地关闭风门
10.可拆卸接线盖的设计及Honeywel统一的接线标准使安装、接线更快捷
12.直接耦合的设计，使执行器安装省时省力，运行更加稳定
13.通过CE和UL认证（230V型号只有CE认证）
技术参数：
电气连接：接线端子的允许电缆规格为0.344-2.0mm2
旋转角度：zui大95°±3°旋转行程机械可调（5Nm，10Nm）
                 zui大95°±3°可以5°为zui小增量调节旋转行程（2ONm，34Nm）
5 Nm/10Nm配轴尺寸：
圆轴：直径10-16mm
方轴：对角线长6-12mm
轴长度：小：42mm
20Nm/34Nm配轴尺寸：
圆轴：直径12-26mm
方轴：对角线长12-18mm
轴长度：小：50mm
旋转方向?：通过旋钮选择
寿命?：全行程 60000次
重新定位：150000次
平均运行时间：95-110秒
控制信号：24VAC
提供电压：24VAC
功耗：5~25VA
工作条件：运行温度-20~+60℃
                 存放温度-30-+80℃
                 相对湿度5~95%，无冷凝
防护等级：IP54
维护：免维护
执行器类型：风阀
断电保护模式：保持原位
轴适配器类型：通用轴适配器
旋转行程调节：CW 或 CCW;可调节
运行时间：大-5.3高×6宽×7深
旋转行程：95度
手动操作：运行/关闭
电气保护：塑料外壳
电缆接口：-5F到140F
扭矩：（lb-in)44
扭矩：（Nm)5
安装：直接联接
尺寸：（英寸)134高×6宽×2深
尺寸：（毫米)1
重量：（lb)0.45
材料：5VA/2W
标称驱动频率为50Hz(秒)24VAC 非弹簧复位风
特点：
1.IP54防护等级
2.工作温度-40-80度,相对湿度为5-95%
3.内置24VAC变压器给马达执行器工作电源
4.现场0-90度可调行程
5.端部开关功能/容量 SPDT开关230V,5(3)A用于带有端部开关的型号
6.连杆安装 用于圆形连杆10..27 mm;方形连杆10..18 mm
7.带手动操作
附加描：
 通过开关的可选旋转方向。
当没有电源时,执行器，保留位置。
可移动接线盒。
 执行器带有完整包安装件。
 用于调节控制
型号:控制输入信号可以是电压或
技术规格
  1 电压: 24V/230V,50/60Hz (具体供电请参考附表)
  2 工作温度: -20-+60℃
  3 相对湿度: 5-90%，不结霜
  4 风门连杆: 圆型连杆: 8-16mm
  5 方型连杆: 6-13mm
  6 连杆长度 : zui小41mm
  7 防护等级: IP54
  8 使用寿命: 全程60,000 次
  9 重复定位: 150 万次
  10 重量: 450g
型号：
CN4605A1001
CN4610A1001
CN4620A1001
CN4620A1001S
CN4620Q2208
CN4634A1001
CN4634A1001S
CN6105A1011
CN6110A1003
CN6110A1201
CN6120A1002
CN6120A1002S
CN6134A1003
CN6134A1003S
CN7205Q2108
CN7205Q2208
CN7210Q2108
CN7210Q2208
CN7220A2007
CN7220A2007S
CN7220Q2108
CN7220Q2208
CN7234A2008
CN7234A2008S
CN7505A2001
CN7510A2001
CN7510A2209
CS4105A1002
CS4110A1002
CS4110A1200
CS4120A1001
CS4120A1209
CS7505A2008
CS7510A2008
CS7510A2206
CS7520A2007
CS7520A2205
CS8105A1008
CS8110A1008
CS8110A1206
CS8120A1007
CS8120A1205
代替型号：
MVN6105:5Nm,24Vac/dc电源,浮点/开关
MVN6105-A:5Nm,24Vac/dc电源,浮点/开关
MVN4605:5Nm,230Vac电源,浮点/开关
MVN7505:5Nm,24Vac/dc电源,0(2)-10V调节/浮点/开关
MVN6110:10Nm,24Vac/dc电源,浮点/开关
MVN6110-A:10Nm,24Vac/dc电源,0(2)-10V调节/浮点/开关
MVN4610:10Nm,2304Va电源,浮点/开关
MVN7510:10Nm,24Vac/dc电源,0(2)-10V调节/浮点/开关
MVN6120:20Nm,24Vac/dc电源浮点/开关
MVN4620:20Nm,230Vac电源,浮点/开关
MVN7220:20Nm,24Vac/dc电源,0(2)-10V调节/浮点/开关
MVN6134:34Nm,24Vac/dc电源,浮点/开关
MVN4634:34Nm,230Vac电源,浮点/开关
MVN7234:34Nm,24Vac/dc电源,0(2)-10V调节/浮点/开关
