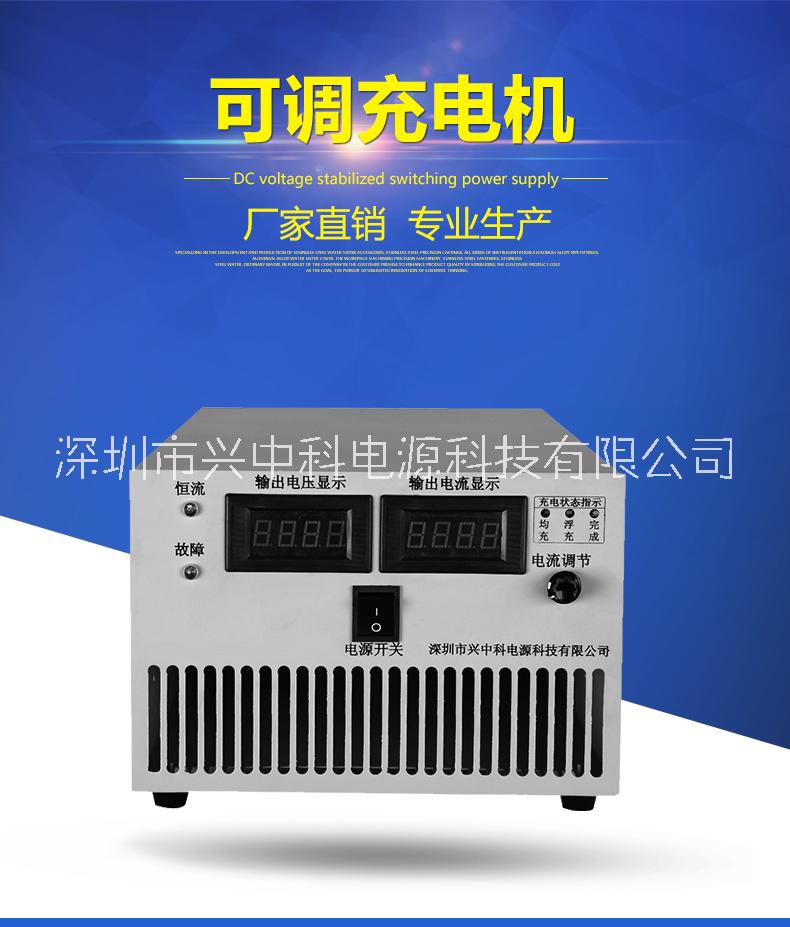

直流开关电源

直流开关电源就是用通过电路控制开关管进行高速的导通与截止，将交流电提供给变压器进行变压转换成高频的直流电，从而产生所需要的一组或多组电压！ 工作原理： 交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压或电流保持稳定。 “辅助电源”也是由开关电源构成。由于完全取消了工频变压器，因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样，因而能做到高度稳定可靠。 “保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。 主要技术参数如下： 1 输入电压：单相AC220V±15%；50Hz。 2 输出稳压值可调范围：DC(0～55)V；输出恒流值可调范围：DC(0～150)A。 3 源电压调整率：稳压≤0.5％；负载调整率：稳压≤1％；恒流≤2％。 4 纹波电压：总纹波电压Vpp≤2%；整机效率：≥86％。 5 数字显示：输出电压：显示准确度±1.2%；输出电流：显示准确度±1.5%. 6 开机输出电压过冲：≤2％输出大值。 7 绝缘电阻：输入-输出：≥20MΩ；输入-机壳：≥20MΩ；输出-机壳：≥20MΩ。 8 绝缘强度：输入－输出：AC1500V，10mA，1分钟；输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟。 9 整机过热保护温度阀值：(75～85)℃。 10 平均无故障时间：≥50000h。 11 规格（mm）:260(宽)×180(高)×550(深); 净重：20kg。 12 散热风道：内部散热风道前进后出。 应用领域： 产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、老化设备、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，视听产品，污水处理、安防及其它所需直流电源供应的场合。 客户订货须知 为了让客户更准确地选择适合自己使用的开关电源产品，特罗列以下几点订制参数供参考。 ● 开关电源的输入电压、频率、范围。 ● 开关电源的输出电压、可调范围。 ● 开关电源的输出电流或功率、可调范围。 ● 负载性质，如：阻性、感性、容性。 ● 其它特殊要求。
