电动抗风卷闸门

  1、 概述

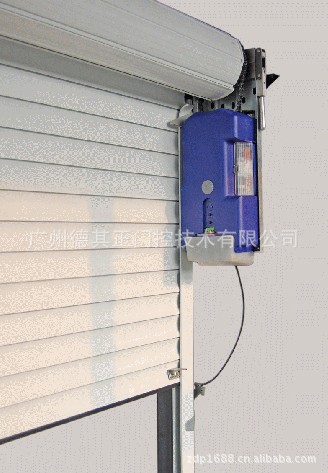

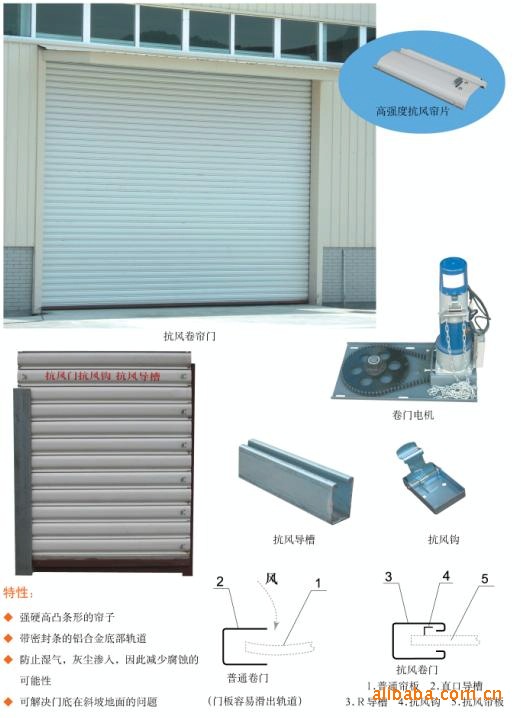

   广州德玛钢制电动卷闸（帘）门抗风门，抗风导轨安装于门洞两侧，抗风帘片夹在两导轨中间，传动轴安装于门洞上方。开门机为侧挂型。抗风帘片通过螺丝直接与传动轴连接，开门机带动传动轴旋转，从而使帘片沿着传动轴的外径卷起或放下，达到开启和关闭的效果。抗风帘片的两端均安装抗风轮。在风压较大的情况下，帘片弯曲使抗风轮紧贴导轨，此时风力转化为帘片对导轨的拉力，从而达到抗风的目的。

    德玛抗风卷帘门体具有的刚性，能抵御强风压，特别适用于大跨度、大面积及高标准的大型厂房和库房。

在经常停电的地区可选用带手动的开门机，停电时可手动开启门扇。门扇的下方可设置防撞装置(选配)，关门时如遇到障碍物即迅速停止，确保人、物出入，同时可选配遥控和光控。该门型均可安装于室内或室外。

门洞宽度为5000～12000，高度为5000～12000，均有电动和手动两种型式。

2、功能设计

2.1大门启闭时设有报警器、防撞装置（选配）及限位器。

2.2大门采用专用的抗风导轨及抗风帘片。

2.3 门扇两边均装有抗风轮。

3、结构设计

3.1抗风柱按《建筑结构荷载规范》取值计算。

3.2 抗风柱铰接在大门框架上，侧向导轨及传动装置均固定在大门框架上。

4、电气设计

4.1工业卷帘门电源为380V/50HZ，功率为1.1KW。开门机控制为点动控制。门扇启闭时设有声光报警装置{（先报警、后启闭）选配}，限位装置。

5、主要材料、设备

5.1大门采用专用的抗风导轨及抗风帘片。

5.2 门扇两边均装有抗风轮。

5.3 大门的设有抗风柱，采用铰链连接，确保门体的抗风性能

5.4 门体重约1吨/樘

6、安装与调试：

6.1检查门洞口尺寸及两侧空间是否符合安装条件。

6.2根据卷帘门的外形尺寸调整好导轨的外侧面位置，确定固定点，并将固定点移到墙体上，固定导轨。

6.3调试导轨外缘的精度间距，保证两导轨外侧位于同一水平面上。

6.4安装传动轴，开门机，保证转动灵活。

6.5安装帘片及抗风轮。

6.6安装抗风柱。

7、工业卷帘门主要技术参数

8产品适应的环境

1、湿度为：86％RH

2、温度为：-10℃～40℃

9工业卷帘门设计、制造和安装调试执行下列有关标准

1、GBJ17-88          钢结构设计规范

2、GB50205-95        钢结构工程施工和验收规

3、GBJ18-87          型钢结构技术规范

4、JBJ82-91         钢结构高强度螺栓连接的设计、施工、验收及验收规程

5、JCJ81-91          建筑钢结构焊接规程

6、YBJ216-88         压型金属板设计施工规程
