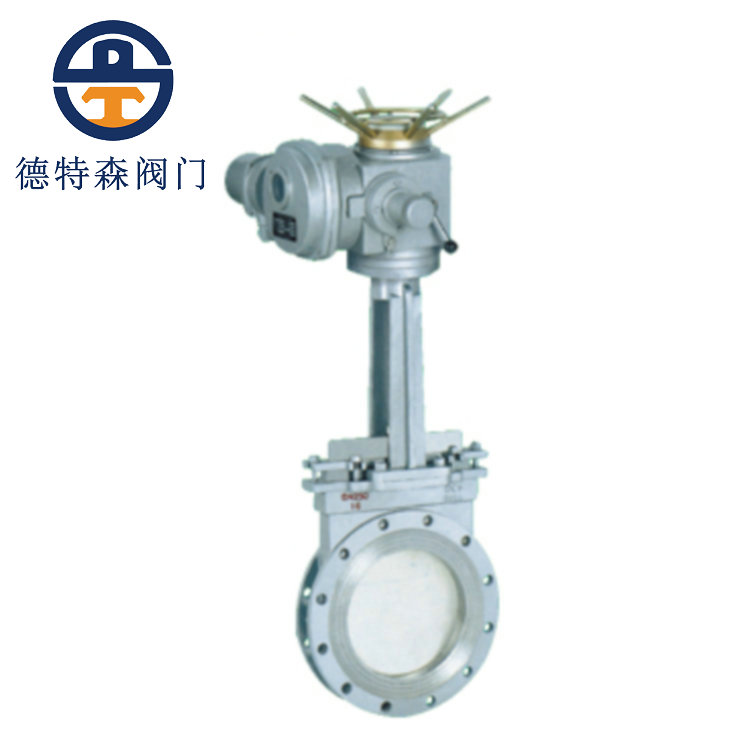

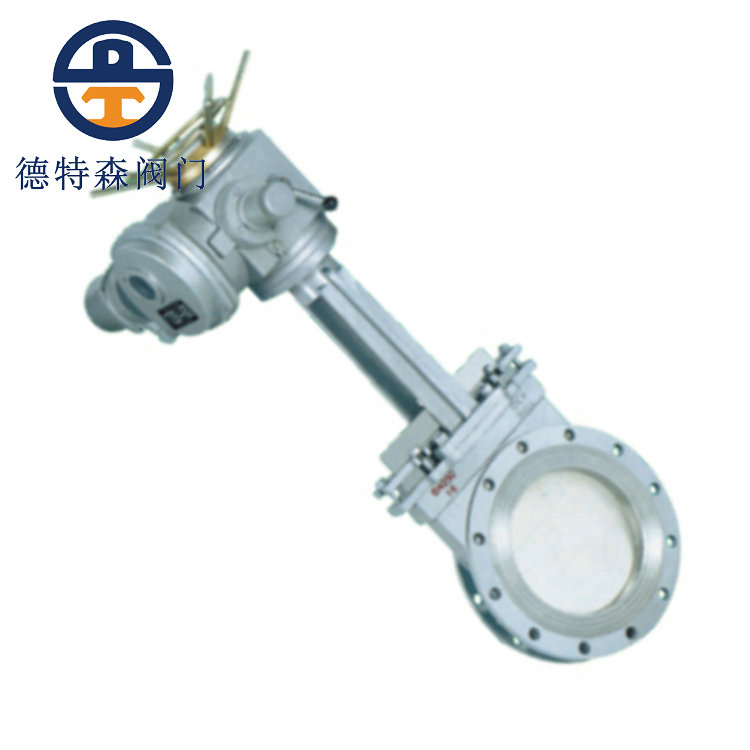

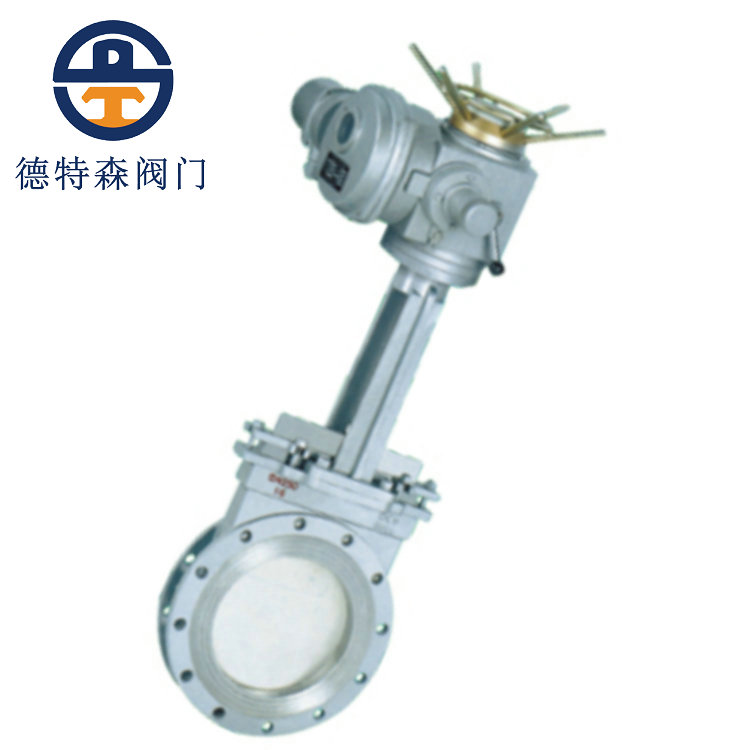

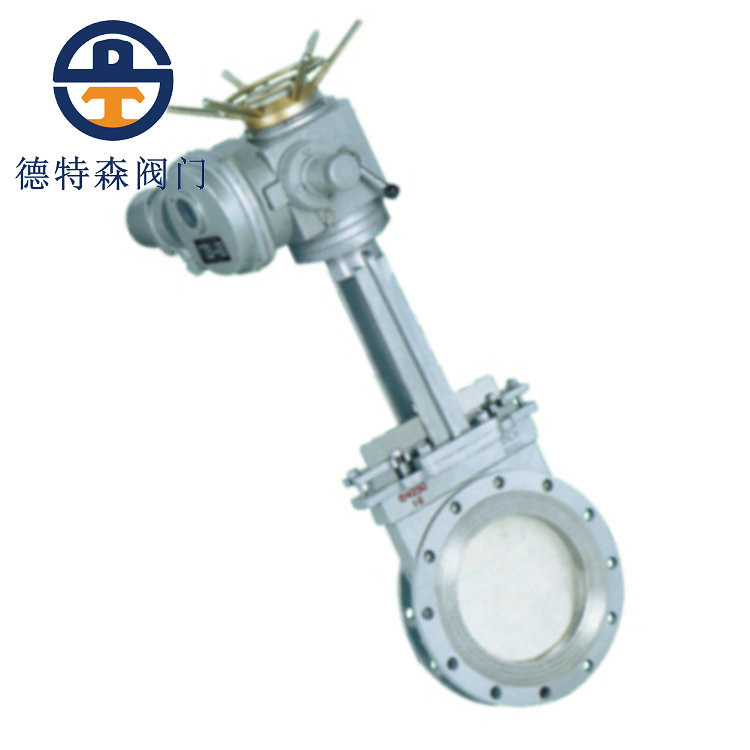

电动刀闸阀PZ973H-10C

概述 PZ973电动对夹式刀形闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。 PZ973电动对夹式刀形闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸 DN50~DN800，可在工作压力 0.6MPa~1.6MPa，使用温度 ≤100℃ 情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。 产品特点 1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。 2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。 3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。 4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。 闸板具有闸刀的功能，能有效的闸断介质中各类杂物。 主要外形及连接尺寸(mm) 公称压力PN6（0.6MPa） DN（mm） L D1 D2 H A B C D N-Φ 电装型号 DN50 48 90 110 600 215 125 318 197 4-M12 DZ10 DN65 48 110 130 670 215 125 318 197 4-M12 DZ10 DN80 51 125 150 680 215 125 318 197 4-M16 DZ10 DN100 51 145 170 700 215 125 318 197 4-M16 DZ10 DN125 57 175 200 720 215 125 318 197 8-M16 DZ10 DN150 57 200 225 790 215 125 318 197 8-M16 DZ10 DN200 70 255 280 850 215 125 363 197 8-M16 DZ15 DN250 70 310 335 1100 215 125 363 197 12-M16 DZ20 DN300 76 362 395 1180 215 125 363 197 12-M20 DZ20 DN350 76 412 445 1280 215 125 363 197 12-M20 DZ30 DN400 89 462 495 1460 215 125 363 197 16-M20 DZ45 DN450 89 518 550 1600 240 235 437 277 16-M20 DZ45 DN500 114 568 600 1800 240 235 437 277 16-M20 DZ60 DN600 114 670 705 2100 240 235 437 277 20-M22 DZ60 DN700 127 775 810 2300 274 260 526 283 24-M22 DZ90 DN800 127 880 920 2500 274 260 526 283 24-M27 DZ120 DN900 154 980 1020 2700 319 295 554 309 24-M27 DZ180 DN1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250 DN1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
