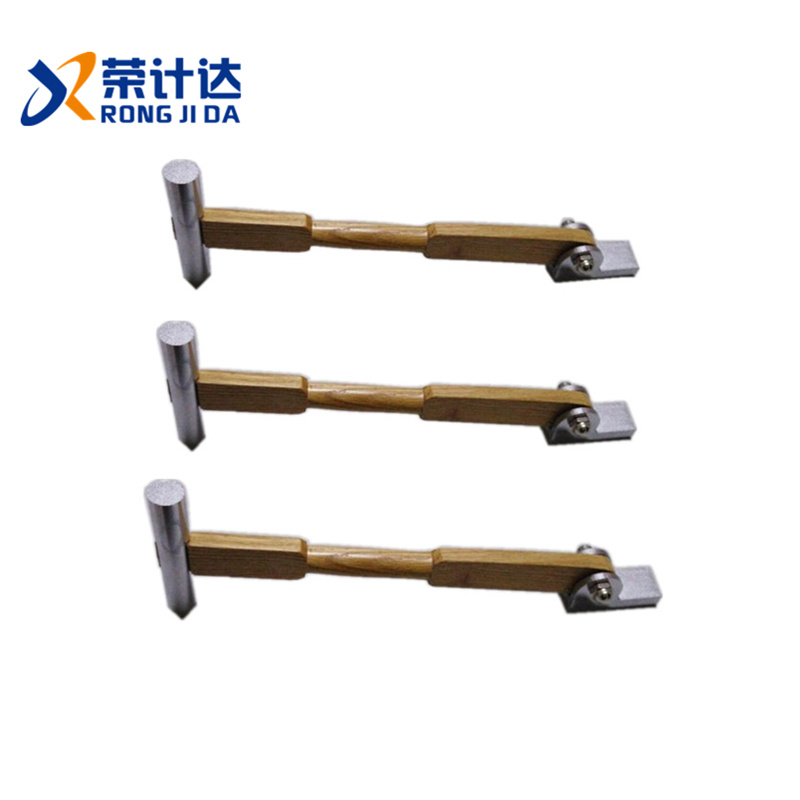

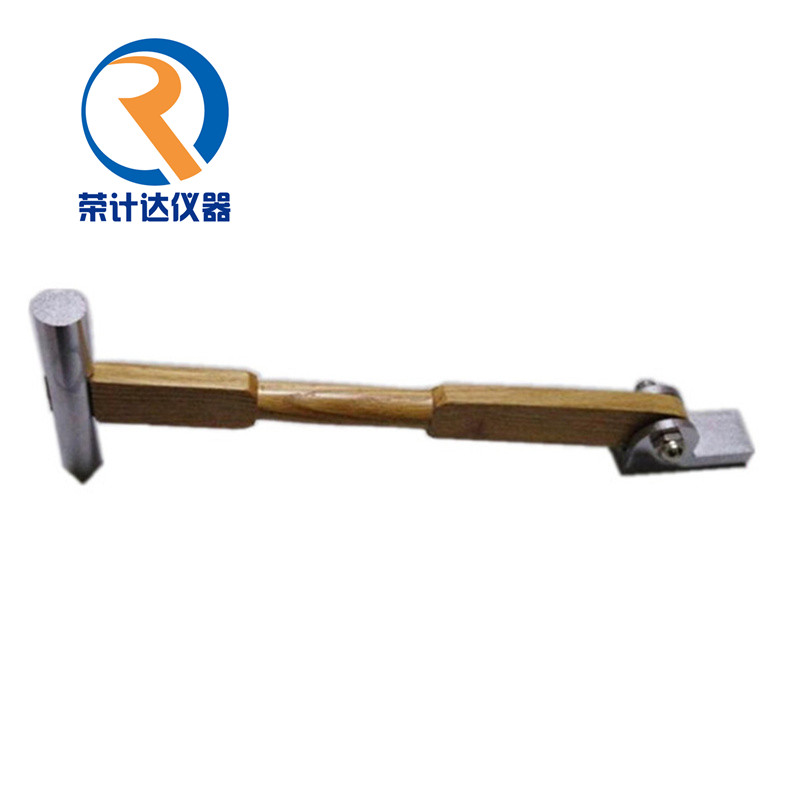

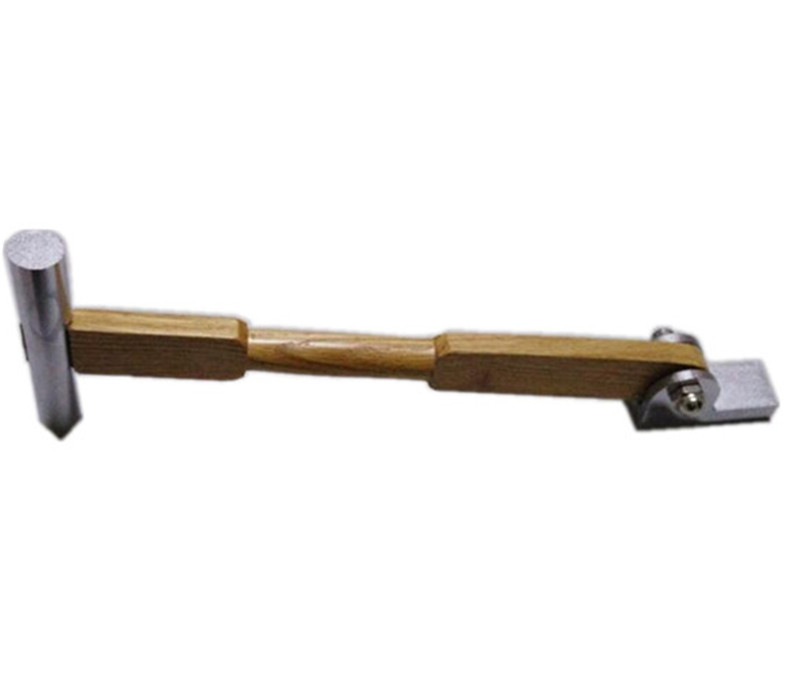

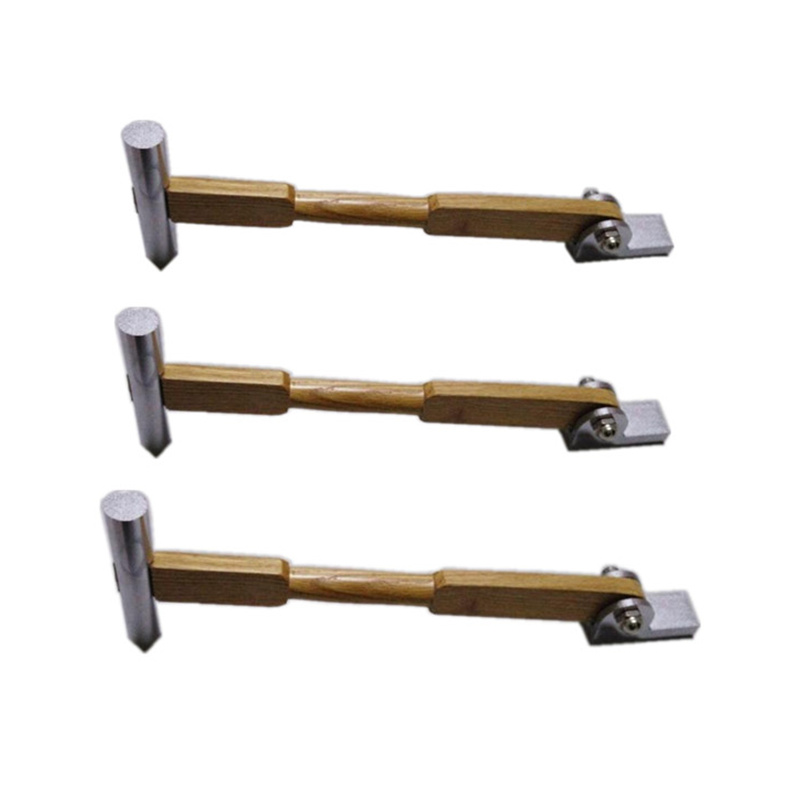

钢构件镀锌层附着性能测定仪

一、产品简介： 钢构件镀锌层附着性能测定仪是检测仪器，适用于公路用钢构件镀锌层附着性能测检验使用。适用于热浸镀锌层附着力试验，是利用锤头自由跌落击打试样来测试镀锌层附着性能质量进行评价，产品符合JT/T684-2007《钢构件镀锌层附着性能测定仪》、JT/T281-2007《高速公路波形梁钢护栏》、JT/T374-1998《隔离栅技术条件》附录中的技术指标，及GB/T2694-2010《输电线路铁塔制造技术条件》的落锤试验方法。 二、技术参数： ★锤头采用45号钢，质量为(210±10)g，表面镀铬。 ★锤刃硬度(肖氏)不低于40HS。 ★锤柄采用橡木，质量为(70±10)g。 ★锤头中间线至底座面垂直高度：300mm±1mm ★底座采用Q235钢，尺寸为：250mm*250mm*15mm ★重量偏差：±1g，几何尺寸偏差：±1mm。 ★锤头、锤柄及底座公称尺寸及允许偏差 ★构件名称 公称尺寸及允许偏差 ★锤头 L(mm) F(mm) c1(mm) a (°) 锤刃切面平整度(UM) 刃口宽度(mm) 100±2 60±1 20±1 90±1 ≤8 ≤0.1 ★锤柄 A(mm) B(mm) C(mm) D(mm) Φ2 N(mm) 275±5 100±2 105±2 27±1 20±1 15°-1 ★底座 E(mm) H(mm) G(mm) K(mm) M(mm) 25±1 30±1 15°±1 22±1 60±1 三、材料和质量： ★锤头采用45号钢，质量为(210±10)g，表面镀铬。 ★锤刃硬度(肖氏)不低于40HS。 ★锤柄采用橡木，质量为(70±10)g。 ★底座采用Q235钢，表面镀铬。
