潜水搅拌机

厂商 :广州蓝林泵阀制造有限责任公司

广东 广州市
  • 主营产品:
  • 磁力泵
  • 管道泵
  • 隔膜泵
联系电话 :15820225497
商品详细描述

一、蓝兴林QJB型铸件式潜水搅拌机性能特点

1、结构紧凑,体积小,重量轻,操作维护简单,安装方便快捷,使用寿命长。

2、叶轮经优化设计,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。

4、电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护优质轴承,具有油室泄漏检测和电机绕过热保护功能,使电机的工作更加可靠。

5、两道机械密封。机械密封的材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高效率并控制水流喷射动作。



二、蓝兴林QJB型铸件式潜水搅拌机组成

    QJB型铸件式潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、安装系统、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。



三、蓝兴林QJB型铸件式潜水搅拌机应用

    混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中,搅拌含有悬浮物的液体;污水、废水、污泥水的混合和均匀;稠化过程;污泥脱水过程;传热优化;污水池清洁;防止颗粒在池壁和池底的凝结、沉淀;去除悬浮物;创建水流等。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。



四、蓝兴林QJB型铸件式潜水搅拌机适用范围

潜水搅拌机在下列条件下应能正常连续运行:

1、介质温度不超过40℃;

2、介质的PH值在5~9之间;

3、液体密度不超过1150kg/m3;

4、长期潜水运行,潜水深度一般不超过20m。

潜水搅拌机必须潜入水中工作,不能在易燃易爆和强腐蚀性的环境中工作!



五、蓝兴林QJB型铸件式潜水搅拌机选型注意事项

为保证取得效果,请使用方提供如下资料:

1、运用目的

2、池型

3、池尺寸

4、介质特性包括粘度、密度、固体物含量等。

5、潜水搅拌机所需要的配套功率是按容积大小,搅拌液体的密度、粘度和搅拌深度而确定的,根据具体情况应采用一台或多台搅拌机。

6、潜水搅拌机必须潜入水中工作,不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作。

7、选型问题,请与供应商联系。



六、蓝兴林QJB型铸件式潜水搅拌机型号意义

QJB2.2/8-320/3-740/c/s

QJB—潜水搅拌机

2.2—电机功率(kw)

8—电机级数

320—叶轮直径(mm)

3—叶轮片数

740-叶轮转速(r/min)

材质:C-铸铁  S-不锈钢



七、蓝兴林QJB型铸件式潜水搅拌机技术性能表

参数表


八、蓝兴林QJB型铸件式潜水搅拌机安装系统

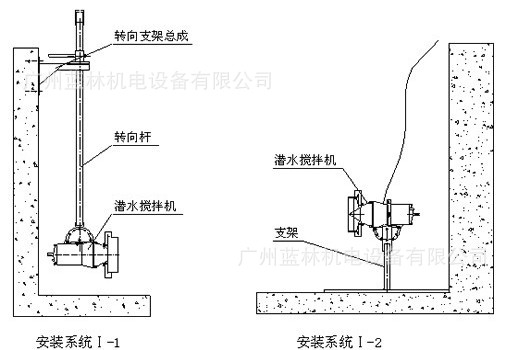

    QJB型潜水搅拌机的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。当池深H<4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。安装系统Ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台搅拌机可共用一套起吊装置(用户有特殊要录除外)。

   客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台潜水搅拌机可共用一套起吊装置(用户有特殊要录除外)。



  QJB潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

   安装系统Ⅰ只适用池深<4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机,其中Ⅰ-1可在水平方向和垂直方向进行调节;

   安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m,导杆可沿水平方向绕导杆轴线旋转,最大转角-60°~+60°当池深大于4米时,应在导杆中间增加一支撑架;

   支撑架和下托架与池壁、池底均用钢膨胀螺栓固定,无需预留孔;

   潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择。

支架01

支架02

支架03

QJB型铸件式潜水搅拌机安装注意事项:
  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。



九、QJB型铸件式潜水搅拌机的流速图:

以下流速场是在清水中,边界水流速度为V=0.1m/s 工况下:

 潜水搅拌机的流速图
