商品详细描述
产品简介

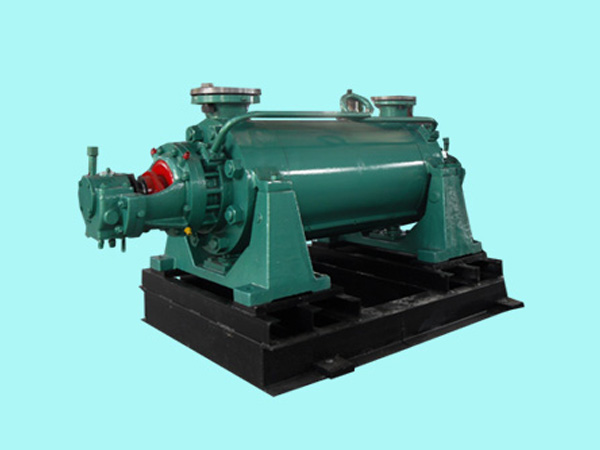

DG多级高温锅炉给水泵系卧式多级节段式结构，可输送清水或物理化学性质类似清水的液体，适用于高、中、低压锅炉给水。输送介质温≤170℃，进口允许压力≤0.6Mpa。水泵充分考虑高温环境，合理采用部件锻造工艺，合理设计降温散热结构，合理设计耐高温型机械密封措施。该泵采用特种材料平衡系统平衡轴向力，转子部件正常寿命≥6000小时，泵体采用合金铸（锻）造，使用年限≥10年，目前我公司生产该系列泵流量≤500m?/h,出口压力≤15 Mpa。
泵为卧式单吸多级分段离心泵，零部件材质采用优质铸铁、铸钢或不锈钢，是专为更新改造的新系列工业蒸汽锅炉配套的高xiao节能产品。本产品适用于中、低压锅炉给水，也适应工厂或城市高压给排水，在电厂钢厂企业广泛应用。
型号参数
型号含义
例：DG450-60×7
DG表示单吸多级锅炉给水泵，?450表示泵设计点流量?，60表示泵单级扬程，7表示泵级数。
扬程：H=740～2150m（高压）?；H=409~1056m（次高压）；?H=270~672m（中压）。
结构及工作原理
1、DG锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、密封环、中段、出水段、平衡环、平衡盘、尾盖，从电机端看，泵为顺时针方向旋转。泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。轴封根据温度场地介质不同可选填料密封或机械密封。
2、中低压给水泵（扬程50-684m）的主要零件材料一般采用优质铸铁，次高压给水泵（扬程409-1450m）采用铸钢或不锈钢。
3、泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。定子部分：主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上。泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予以更换。
4、转子部分转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮数目是根据泵的级数而定。平衡机构：本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
5、DG锅炉多级泵工作原理：在运行中，蒸发器从周围环境中吸取热量以蒸发传热工质，工质蒸气经压缩机后温度和压力上升，高温蒸气通过冷凝器冷凝成液体时，释放出的热量传递给储水箱中的水。冷凝后的传热工质通过膨胀阀返回到蒸发器，然后再被蒸发，如此循环往复。
DG多级高温锅炉给水泵系卧式多级节段式结构，可输送清水或物理化学性质类似清水的液体，适用于高、中、低压锅炉给水。输送介质温≤170℃，进口允许压力≤0.6Mpa。水泵充分考虑高温环境，合理采用部件锻造工艺，合理设计降温散热结构，合理设计耐高温型机械密封措施。该泵采用特种材料平衡系统平衡轴向力，转子部件正常寿命≥6000小时，泵体采用合金铸（锻）造，使用年限≥10年，目前我公司生产该系列泵流量≤500m?/h,出口压力≤15 Mpa。
泵为卧式单吸多级分段离心泵，零部件材质采用优质铸铁、铸钢或不锈钢，是专为更新改造的新系列工业蒸汽锅炉配套的高xiao节能产品。本产品适用于中、低压锅炉给水，也适应工厂或城市高压给排水，在电厂钢厂企业广泛应用。
型号参数
| 型号/参数 |
流量 Q |
扬程 H |
转速 n |
轴功率 Pa |
配带电动机 |
效率 n |
汽蚀量 | 进出口径 | 出口口径 | 泵重 | ||
| m3/h | L/s | m | r/min | kw | 功率kw | 型号 | % | m | mm | mm | kg | |
| DG450-60×2 |
335 450 500 |
93.1 125 138.9 |
130 120 113 |
1480 |
156.05 175.07 185.38 |
250 | Y2-3554-4 |
76 84 83 |
4.1 5.2 6.3 |
250 | 250 | 1750 |
| DG450-60×3 |
335 450 500 |
93.1 125 138.9 |
195 180 171 |
1480 |
235.6 279.6 287.3 |
355 | Y2-450S--4 |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 2600 |
| DG450-60×4 |
335 450 500 |
93.1 125 138.9 |
260 240 228 |
1480 |
314.2 372.8 383.1 |
450 | Y24004-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 2803 |
| DG450-60×5 |
335 450 500 |
93.1 125 138.9 |
325 300 285 |
1480 |
392.7 466.0 478.9 |
560 | Y24502-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 3006 |
| DG450-60×6 |
335 450 500 |
93.1 125 138.9 |
390 360 342 |
1480 |
471.3 559.2 574.6 |
630 | Y24503-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 3210 |
| DG450-60×7 |
335 450 500 |
93.1 125 138.9 |
455 420 399 |
1480 |
549.8 652.4 670.4 |
800 | Y25001-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 3413 |
| DG450-60×8 |
335 450 500 |
93.1 125 138.9 |
520 480 456 |
1480 |
628.4 745.5 766.2 |
900 | Y25002-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 3606 |
| DG450-60×9 |
335 450 500 |
93.1 125 138.9 |
585 540 513 |
1480 |
706.9 838.7 862.0 |
1000 | Y25003-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 3809 |
| DG450-60×10 |
335 450 500 |
93.1 125 138.9 |
650 600 570 |
1480 |
785.5 931.9 957.7 |
1120 | Y25004-4(6KV) |
74.1 78.9 77.2 |
4.2 4.8 5.5 |
250 | 250 | 4012 |
型号含义
例：DG450-60×7
DG表示单吸多级锅炉给水泵，?450表示泵设计点流量?，60表示泵单级扬程，7表示泵级数。
扬程：H=740～2150m（高压）?；H=409~1056m（次高压）；?H=270~672m（中压）。
结构及工作原理
1、DG锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、密封环、中段、出水段、平衡环、平衡盘、尾盖，从电机端看，泵为顺时针方向旋转。泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。轴封根据温度场地介质不同可选填料密封或机械密封。
2、中低压给水泵（扬程50-684m）的主要零件材料一般采用优质铸铁，次高压给水泵（扬程409-1450m）采用铸钢或不锈钢。
3、泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。定子部分：主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上。泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予以更换。
4、转子部分转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮数目是根据泵的级数而定。平衡机构：本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
5、DG锅炉多级泵工作原理：在运行中，蒸发器从周围环境中吸取热量以蒸发传热工质，工质蒸气经压缩机后温度和压力上升，高温蒸气通过冷凝器冷凝成液体时，释放出的热量传递给储水箱中的水。冷凝后的传热工质通过膨胀阀返回到蒸发器，然后再被蒸发，如此循环往复。
