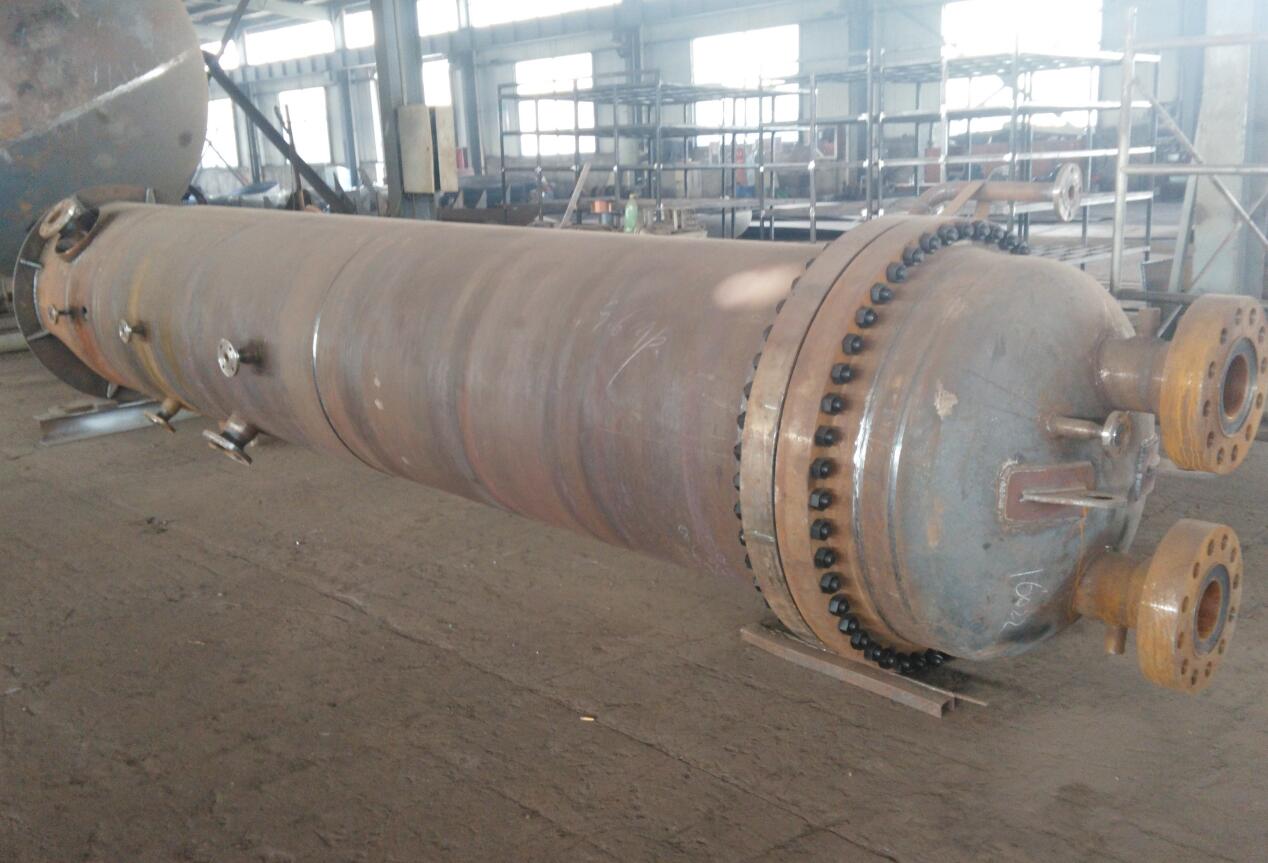

盘管高压加热器 盘管高压加热器，是在引进吸收八十年代国际先进产品的基础上开发研制的新一代换热器。该产品新颖、组装简单、维修方便、性能卓越。其结构形式为国内首创。 本交换器的抟热元件，采用了悬挂式浮动盘管结构形式，在加热过程中，由于盘管内蒸汽离心力的作用，使盘管束产生高频振动，破坏了层流传热，产生高传热能力，传热系数K≥3000W/m2℃。同时，由于盘管为悬臂自由端，胀缩自如，产生高频振动,使碱性附着物自动离开管壁，形成自动脱垢的独有特性。 结构特点： 螺旋管式高压加热器是我厂最新研制成功的新一代锅炉给水加热装置。该加热器用两根主管取代了原“列管式”或“U型管式”加热器中笨重的高压水室和管板，大大方便了制造和检修工作，减少了泄漏点。另外，由于立管与换热管材质相同，壁厚相差较小，因此，其焊接性能明显优于其它型式，加之螺旋管弹性很好，不会产生温差应力，所以换热管接头裂开的可能性将大大少于其它型式加热器。 由于换热管采用螺旋管，管内高压水始终处于湍流状态，无滞流层，因此，其换热效率明显高于其它型式，与“U型管式”高加相比其效率可提高10%。另外，湍流状态的高压水不易在管壁结垢，降低了热阻，减少了清洗工作量，可延长设备使用寿命，从而大大提高了使用单位的经济效益。 主要规格型号及技术参数： 型 号 JGL×050 JGL×075 JGL×100 JGL×150 JGL×230 换热面积m2 50 75 100 150 230 设计压 力Mpa 壳程 0.75 1.24 0.83 1.3 1.7 管程 5.8 9.8 5.9 9.9 18 设 计 温度℃ 壳程 275 305 275 300 355 管程 275 305 275 300 355 流量 T/M 壳程 4 7.77 7 16 12.5 管程 65 63 115 140 197 注：根据用户要求，我厂可为贵厂专门设计，制造其它各种规格的高压加热器，但需提供如下参数：工作压力，工作温度，介质流量。换热面积或介质进出口温度。对换热管材管口尺寸，位置和外形尺寸有特殊要求的也可专门提出。
