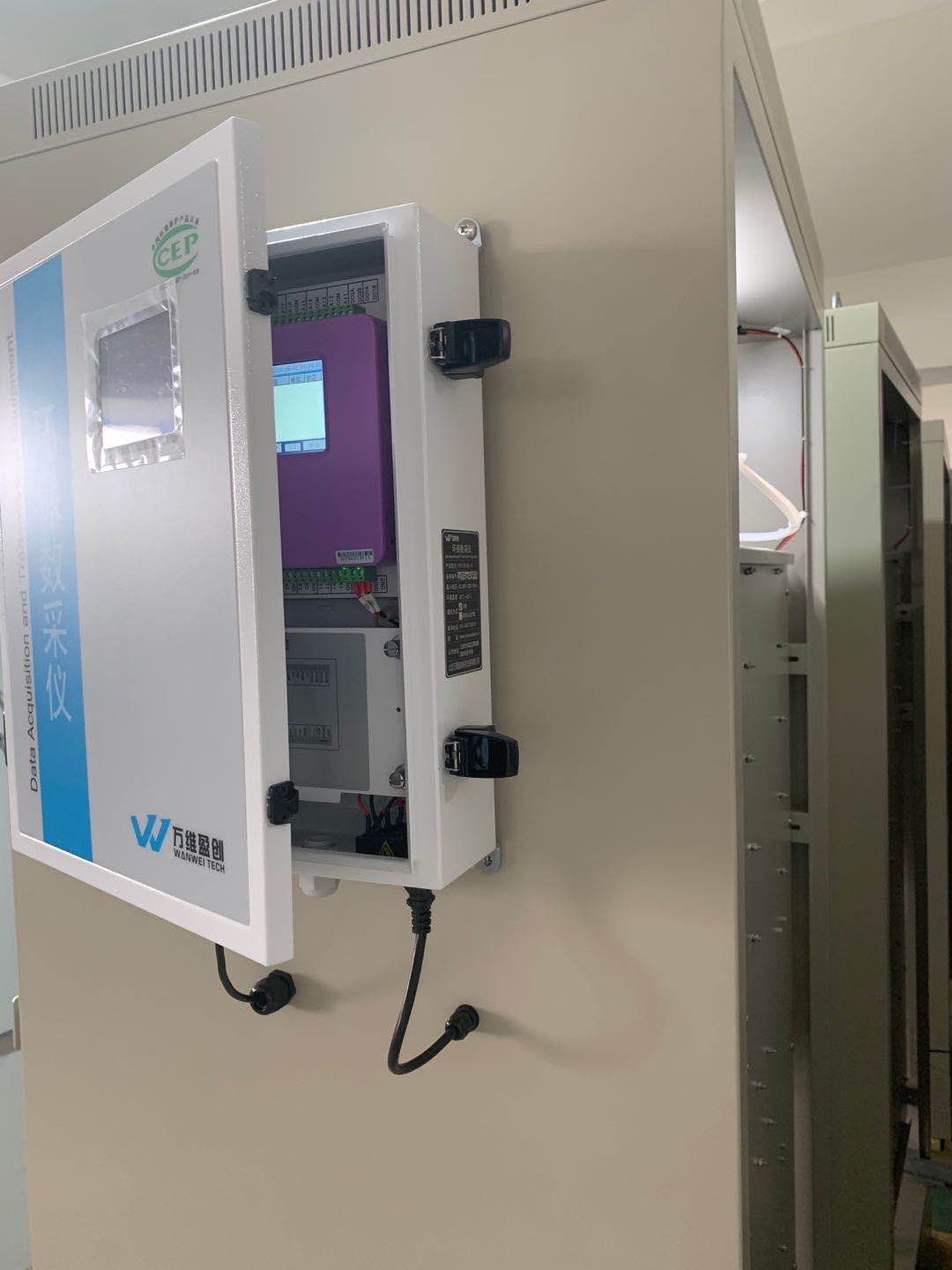

焦化厂超低排放在线监测设备

?浓度 测量范围：0-30mg/m? 示值误差：±1% 零点漂移：±2.0%F.S. 量程漂移：±2.0%F.S. 分辨力： 0.005（mg/Nm3） ?采样方法：抽取加热回送（选配等动跟踪） ?校准方法：零点及跨度自动或手动校准 ?其它 粒子浓度信号输出：（1）模拟4～20（mA）（最大输出负载500Ω） （2）RS485(支持Modbus协议) 环境要求：温度-40～55（℃）、相对湿度0～100% R.H. 被测介质条件：10℃～500℃（分体式高温型） 显示操作窗口：12864 点阵液晶屏 电源：220±15%（VAC）、500W 仪表气要求：≧6L/MIN（干净无油、压力≧2Bar） 8. CEMS系统技术参数及性能 8.1技术参数 8.1.1 系统数据 烟气温度限制：0～500℃ 设备对振动的要求：避免强烈振动 最大含尘量：100g/m3 样气流速：1.5～13m/s 系统对压缩空气要求：无水、无油、无尘 最大耗气量：0.2Nm3/min 最小耗气量：0.1Nm3/min 最小压力：0.4Mpa 系统功率：2.5KW（系统）+60W*L（伴热管） 8.1.2 SO2、NOx分析仪 制造厂家：聚能仪器 设备型号： JNYQ-S-81 测量范围（高/低）（mg/m3）： SO2：0～100～500mg/m3，NOx:0～100～500mg/m3； 零点漂移（周）： ±1%FS/周 全幅漂移（周）： ±1%FS/周 响应时间： ＜ 20s 线性度（%）： ≤ ±1% 采样方法： 直接抽取法 分析方法： DOAS（差分吸收光谱法） 校准方法： 手动/自动（可以用空气校准） 校准循环时间： 120s 本机显示： 大屏幕LCD液晶显示屏（带背光） 仪用空气要求： 无 警报输出： 继电器输出、AC/DC、24V/1A (测量/故障/报警/校准/反吹) 输出信号型式： 4～20mA、隔离输出、最大允许负载500欧姆 环境温度限制（最低/最高）（℃）： +5～+45℃ 通 讯： RS485 配管连接： 1/4”tube 安装方式： 19”机架 重　　量： 10kg 供 电： 220VAC±10%，50～60Hz，最大功耗约300VA 8.1.3 烟气氧含量监测 监测方法：电化学原理 测量范围：0～25% 精度：＜±2%FS 线性度：±2%FS 零点漂移：＜±2%FS/周 量程漂移：＜±2%FS/周 检测下限：0.1%O2 响应时间：＜30S 环境温度：+5～45℃ 耗电量：100W 仪表空气压力：0.4～0.6Mpa 输出信号形式：DC4～20mA, 最大允许负载：500欧 通讯接口：RS-485/RS-485 显示方式：LCD 安装方式：19″机架 测量方式：连续 分析流量：1.5±0.5L/min 标校方式：手动/自动 8.1.4烟尘监测仪表 量程范围：0～30mg/m3（抽取式超低排放专用粉尘仪） 线性度：±2%FS 零点漂移：＜±2%FS/周 量程漂移：＜±2%FS/周 精度：＜±2%FS 响应时间：5S 安装方式：旁路抽取式 监测原理：激光散射法 最小检测下限：0.1mg/m3 环境温度：-20～60℃ 采用空气：0.4～0.6Mpa 输出信号：4～20mA 8.1.5 流量测量仪 测量范围（高/低）： 4～40m/s （量程订货时可选） 精密度（%）： ≤ ±2% FS 分辨率： 0.1m/s 响应时间：≤ 3S 监测方法：皮托管法 安装方式：直插法 电源：AC220,1.5A 输出信号型式： 4～20mA 校准方式：自动 反吹方式：自动反吹 仪表空气：0.3-0.8MPa 8.1.6温度测量仪 测量范围（高/低）： 0～500℃ （量程订货时可选） 精密度（%）： ≤ ±1% FS 分辨率： 0.1℃ 响应时间： ≤ 3S 监测方法： 热电阻法 安装方式：直插法 电源：AC220,1.5A 输出信号型式： 4～20mA 8.1.7 压力测量仪 测量范围（高/低）： -7000～+7000Pa 精密度（%）： ≤ ±1% FS 分辨率： 0.1KPa 响应时间： ≤ 3S 监测方法： 压敏电阻法 安装方式：直插法 电源：AC220,1.5A 输出信号型式： 4～20mA 校准方式：自动 反吹方式：自动反吹 仪表空气：0.3-0.8MPa 8.1.8 湿度测量仪 型号：烟气湿度仪 测量范围：0～40% 测量精度：≤±1.5%FS 重 复 性：RSD≤1% 显示方式：4位LED显示 分 辨 率：0.01% 响应时间：T90≤20S 工作温度：低温型0～170℃ 输出接口：4～20mA?0～5V或0-10V1路可编程报警输出1路通讯接口RS232或RS485 供电电源：AC170～265V 50/60Hz 传感器原理：电容法 使用寿命：﹥30月（正常使用条件下） 探头长度：常规1.0m，其它长度可定制 探杆外径：最大外径Φ60mm 8.1.9 数据采集处理系统 CPU: 存储器256M，可选外部存储：SD卡及USB存储设备 芯片主频：200MHz 操作系统：内置Linux操作系统 显示：液晶显示，3.5寸TFT 通讯方式：GPRS/CDMA，可多中心传送； 以太网：2个（10M/100M）双通道冗余备份 模拟量输入：8路（可扩展16路），精度12位AD，0～20mA/4～20mA;或0～5V 数字量：3路RS232，2路RS485 开关量输入：4路（可扩展12路），光电隔离，直流12-48V 开关量输出：2路（可扩展12路），250V/3A交流直流可选 精度：≤0.2% 电磁兼容：满足IEC三级标准 电源：220VAC±15%,50HZ±5% 后备电池：12V≧2A（可选） 功耗：≤10W 通讯协议：HJ 212-2017;污染源在线自动监测（监控）系统数据传输标准。 安装方式：壁挂式 三防设计：防水、防尘、防破坏 相对湿度 ：20％～90％ 环境温度：－10℃～＋60℃ 天线： 外置，全天候，自带吸盘 8.2 系统功能（CEMS系统包括） 1）反吹功能：设计的CEMS的SO2、NOX、O2采样探头、烟尘仪具有吹扫功能。 2）自诊断和报警功能：自诊断和报警内容至少包括：检测源和探头的失效、各监测项越限情况（上下量程）、没有足够的采样流量的能力、伴热电线温度报警和主要仪器部件（如仪器盖内温度过高发生异常）。 3）指示功能：DAS除了可以指示上述提到的自诊断和报警内容，还可以显示分析仪在校正循环中、校正气瓶低压、过量的校正误差等内容。 4）其它功能：主要分析仪器自诊断、自动控制、在线校准、系统网络化、错误代码指示等功能。 5）数据处理系统：选用的PAS-DAS是目前国内符合国家环保要求以及既将颁布的《火电厂烟气连续监测系统技术规范》的数据采集、控制和处理系统。 6）远传通讯功能：CEMS具有高可靠性、安全性、可维修性和可扩展性。监测设备满足两套烟气成分采样探头系统的运行要求，同时设计方案考虑了一定的预留口和容量，CEMS可与电厂、电力局、环保局的局域网形成MIS/SIS网，可以远传通讯。 7）烟气流量计算：报告的烟气流量=工况下湿烟气量*（大气压+烟气静压）/101300*273/（273+烟气温度）*（1-烟气湿度），包含了温度、压力、湿度的修正为标况干烟气量。 8）软件配置：配置的软件与系统的硬件资源相适应，除系统软件、应用软件外，还配置了在线故障诊断和杀毒软件等。 9）系统检修：CEMS设计的分析仪器和监测仪表包含了为日常维护人员检修提供的电信号接口，极大的方便了技术人员检修。 10）设备环境应用：所有烟道设备可以满足在下列恶劣环境下应用：烟道压力：-10～+30kPa，烟囱入口温度：小于500℃，相对湿度：小于95%RH。 11）系统安装：CEMS设计时采用了最优数量的烟道安装探头，降低现场安装难度，提供检修方便。
