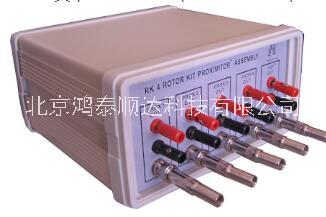

ZA-RK4转子试验台前置器套件

  产品概述

       ZA-RK4转子试验台前置器套件内置5路电涡流位移传感器的前置器，探头和延伸电缆为外置方式；5路三位半LED显示器用于检测每路传感器的实时输出电压，以便于探头的安装。ZA-RK4转子试验台前置器套件可直接替换BENTLY公司的RK4转子试验台前置器套件，而无需像RK4一样另外配置传感器供电电源，并增加了传感器输出信号的LED数码管实时显示检测功能。其中，PROX1、PROX2、PROX3、PROX4四个通道分别与各自的探头及延伸电缆连接，可用于转子轴位移及轴振动的检测；而KΦ通道可用于转子键相（或转速）检测。
         其中PROX1 OUT、PROX2 OUT、PROX3 OUT、PROX4 OUT及KΦ OUT五组信号连接端子分别为PROX1、PROX2、PROX3、PROX4四个通道前置器及KΦ通道前置器的信号输出端子。其中每组信号输出端子包括一个BNC连接端子（内芯为信号输出端、外壳为信号地端）和两个接线柱连接端子（红色接线柱为信号输出端，黑色接线柱为信号地端）。

技术指标

供电电源：   220V AC ±10%
显示精度：   三位半LED数码管
信号输出端子：BNC接头+接线柱
信号输出幅度：-2～-18V、 -10～+10V可选
重    量：   <5Kg

通道数：5通道
