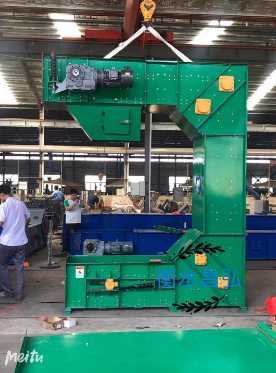

衡水昌弘旋转斗式输送机（简称转斗）系采用两根特种材质专用链条为牵引构件，
料斗两侧边固定在链条上并连续布置，用流入式装载，低速自动翻转卸载的输送机
。它的名字：转斗式提升机，Z型提升机，Z型上料机，Z型斗提机，C型提升机，
C型上料机，C型斗提机，S型提升机，T型提升机，无破碎提升机，零破碎提升机，
多点上料提升机，多点下料提升机，包装机配套提升机，色选机配套提升机，输送物料温度可以达到600度。
一、料斗：为了满足客户需求材质多样化有尼龙，ABS，PP,不锈钢304，不锈钢316L,不锈钢310，碳钢等。
链条：使用国产名 牌浙江东华链条，我们的转斗式输送机械输送链条采用大节距自润滑滚子输送链。从而
降低了链条在使用中的摩擦损耗，使链条的使用寿命延长并降低了维修更换成本。机壳：整机可采用碳钢
冷板静电喷涂或不锈钢结构
二、适用行业：本机适用于输送粉尘状、颗粒状、中小体积物料，用于食品工业，农副产品，化工医药，
活性炭，建筑能源，环保处理，耐火材料，军事工业等领域
三、输送型式：转斗式输送机是在封闭的可体内进行物料输送的，通过悬挂在链条上的料斗进行输送物料，
模组化设计可实现广泛的配置能水平、垂直、水平组合输送，列如Z型，C型，E型，L型，R型也可以多点
进料，多点卸料，整机全密封、无污染、无泄漏、整洁干净，而且组成灵活，可以在较小的空间内进行垂
直水平进行输送，使输送机械易于安装和修改。
即使设备设计多个进料点和出料点，转斗式提升机也仅仅需要一个驱动器，这样相当于在控制系统和使用
能耗上节约了大量资金，使整套生产系统降低了维修次数，大大提高了生产能力。

四：无泄漏重叠式料斗
在水平段进行喂料，所有料斗重叠相连，辅以喂料口配套，可确保料斗装料的佳状态。
五：容易安装
我们的提升机一直以模组化进行运输给我们的客户。客户可以选着自主安装，后由我们的技术人员到现场核对安装的品质。
您也可以选着有我们完成整套设备的安装调试。
六：维修方便
我们的产品采用高品质的部件，保证在设备运行中的稳定性能。我们的所有模组均选用可开启连接方便检修。在设备的下水
平安装有抽屉易于清洁清洗。所有内壁光滑设计，
从而防止粉尘堆积。所有轴承都安装在外部方便检修。我们的R系列转斗式提升机均配置有扭矩限制器，逆止保护器及柔性
张紧装置，以确保设备稳定安 全的运行。
七、选型表


　　　
图 A.1 CH3-10型料斗

表 A.1

料斗型号	斗宽 b（mm）	斗容（L）	尺寸 （mm）
			a	h	d（H12）	j
CH3	370	3	235	120	Φ13	20
CH6	470	6
CH10	870	10

图 A. 2 CH15-35型料斗　　

表 A.2

料斗型号	斗宽 b（mm）	斗容（L）	尺寸 （mm）
			a	h	d（H12）	j
CH15	500	15	340	195	Φ12	45
