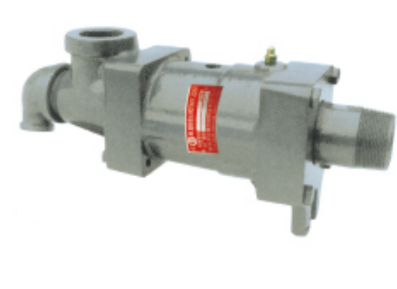

D型旋转接头

    D型旋转接头哪家好  D型旋转接头厂家直销 山东D型旋转接头

旋转接头产品适用参数：
旋转接头高转速：≤500r/min
旋转接头高温度：≤220℃
旋转接头高压力：≤1.8MPa
旋转接头产品剖面图以及具体参数：


1.弯头          2.填料            3.垫片         4.保护套        5.波纹补偿器        6.壳体
7.密封环      8.定位套       9.密封圈     10.空心轴      11.注油嘴              12.轴承
13.压盖        14.防尘圈      15.内管       16.放油塞      17.三通
DS-X型  双向流通内管旋转式-----螺纹连接

D型产品具体介绍：
D型旋转接头是专门适用于热水专用的系列产品，采用了波纹补偿器和浮动密封环作动密封的主要形式，采用双端面密封，结构较复杂。滚动轴承使磨擦扭矩相对减小，不锈钢波纹管补偿器使旋转接头更耐腐蚀，且弹簧外装不与介质接触使密封更可靠。与设备相连的外管是主要的旋转部件。平面密封环靠定位套定位浮动在外管、补偿器间并组成双端面密封磨擦副；弹簧随时提供密封所需的端面压力。为了便于观察密封环磨损及密封状况，在壳体上设有观察孔。在高温时轴承应请注意定期润滑。
