定制便携式应急指挥箱

厂商 ：深圳市海伊视讯科技有限公司

广东 深圳市
  • 主营产品：
  • 布控球
  • 布控箱
  • 4G单兵
联系电话 ：13316895198
商品详细描述

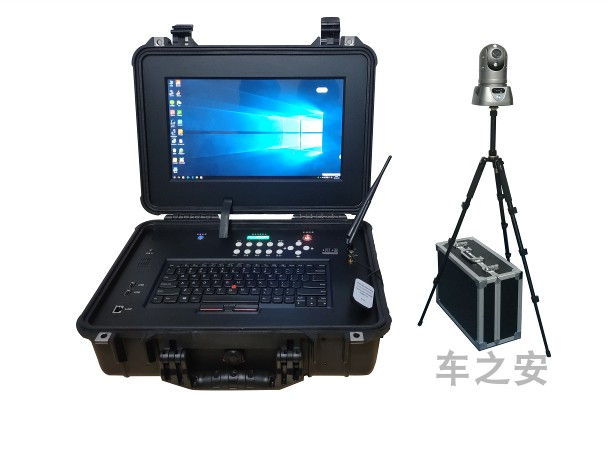

便携式综合应急指挥箱




一、基本描述
注意事项









在使用本系统之前，请认真阅读以意事项，以确保系统可靠地工作。
?8?4 未经许可，不得拆卸产品外壳
?8?4 通电前，请务必确认布控球机电源数据线线良好紧固
?8?4 严禁通电工作时装卸布控球机电源数据线，严禁开机关电源开关插拔电池
?8?4 使用前须将电池充满电。若电量不足，系统工作中将会产生数据丢失或视频不连续、不稳定等现象。
概述

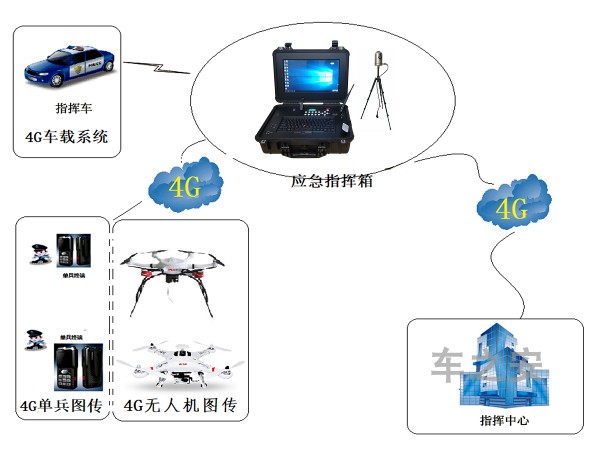

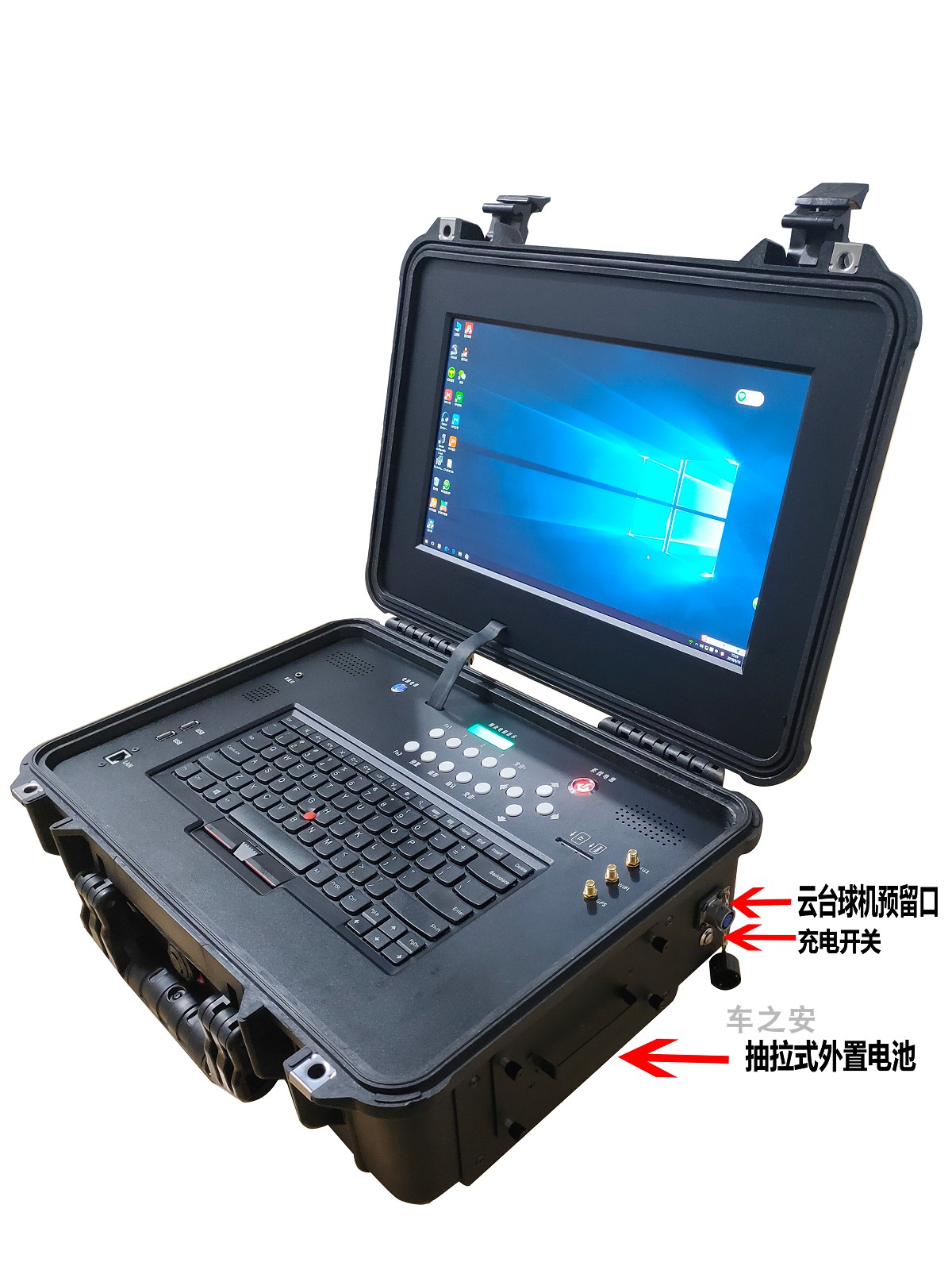

便携式综合应急指挥箱是手提箱式指挥中心，可以拎着走的指挥中心，移动指挥中心（Mobile command center）MCC作为临时快速搭建的小型应急指挥中心，微缩型的无线视频音频传输的机动指挥所。体积小、重量轻、供配电方便、携带便携、功能全。“小型移动应急指挥平台”主要是针对突发事件，进行现场语音、视频和数据采集，信息传输、指挥调度，能够独立或与其它应急指挥平台协同工作的可移动应急指挥平台。通过4G/WIFI/COFDM等多种无线网络传输方式，把前端人员单兵系统、无人机图传系统、临时布控系统、车载动态取证系统等采集到的现场实时音频、视频传输到此应急指挥箱上，方便现场即时研判现场突出情况，及时作出应急指挥调度决策。
功能介绍
互联互通系统：将现场所有的通信方式融为统一一个平台，通过专网，4G网与指挥中心融合通信系统相组网，将前指与后方互联互通。
无线多媒体系统：采集现场的音视频图像传送到指挥箱。
便携式显示终端：接收和显示单兵图传现场采集的图像。
4G网络子系统：保障了现场图像、到现场指挥中心/远端固定指挥中心的通信链路问题。
技术亮点
解决了一些机动应急指挥车也无法到达现场救援的通信保障体积小、重量小便于携带，可以使救援队伍在灾害发生的时间赶赴现场展开险抢救援工作实现了“单兵”应急救援的多元化，充分的动用所有的救援力量支持多种供电方式。
产品应用

生产：实现对一些高危环境下施工的动态监测（如电力系统的高压线路检修、水利部门的抗洪救灾现场指挥、铁道部门对高铁线路的环境监测等）

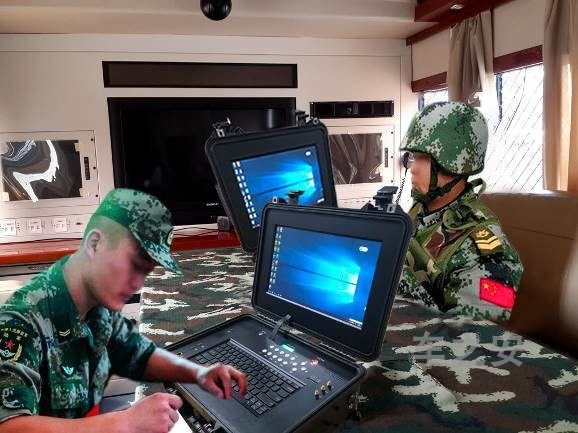

军事演练：可以快速、方便的建立起可视化指挥平台
应急救援：可以及时采集现场的图像、语音、数据，同时传输到现场指挥中心和远端固定指挥中心，使指挥人员在短时间里了解现场的情况、同时指挥和部署灾害、事故现场各种救援力量，实现动态监控，确保对现场处置力量的指挥调度，从而将危机、灾难的后果降至低。
二、技术指标

 1. 内置工业级电脑主机：


显示 LCD 15.6吋CPU I7-7500u @2.7@3.5GMHZ
分辨率 1920*1080P
硬盘 标配SSD 250G（加配 SSD 500G ）
内存 8G DDR3-1600
4G路由器功能 内部集成4G路由器功能（可选配1~4张多卡）
WiFi功能 内置wifi模组，AP热点功能
天线接口 4G天线接口； WIFI天线接口；GPS天线接口
插槽 TF卡插槽 1pcs ，4G插槽 1pcs
数据接口 RJ45 1pcs、USB 2pcs、3.5mm耳机孔1pcs
键盘鼠标 标准键盘+TrackPoint
摇杆 4维（可选配）
电源 DC12V（加配抽取电源25.2V）
续航时间 6小时以上

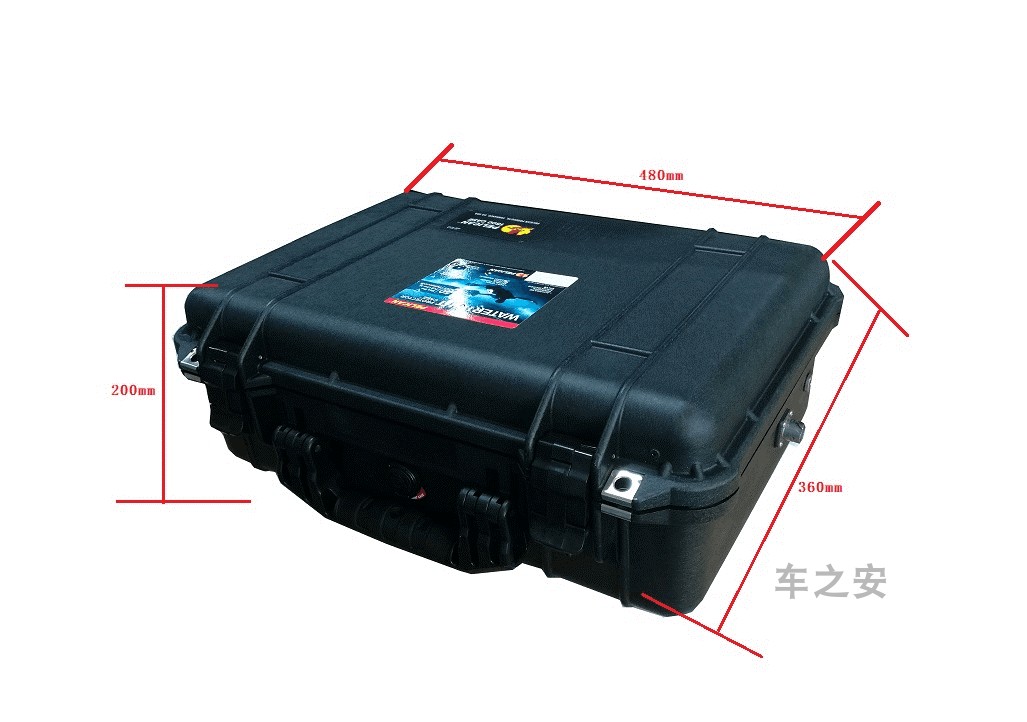

尺寸规格 480×360×200 mm (L×W×H)
重量 15Kg
防护 Pelican 高强度三防外箱
2.外置4G高清布控球机：
信号制式 PAL/NTSC
像素 1080P
通讯方式 4G/WIFI/RJ45网口/可扩COFDM微波
旋转速度 水平0.1°～220°/s;垂直0.1°～200°/s
S/N信噪比 ≥50dB
照度 0.01Lux
图像翻转 否
切换方式 日夜切换
增益控制 自动/手动
背光补偿 自动/手动
光学变焦倍数 20倍（30倍可选）
   夜视补光 夜视距离150米
定位精度 0.05°
旋转角度 水平 0°～ 360°连续旋转；垂直-10°～90°带自动翻转
电源/功率 DC12V±0.5V/15W
控制方式 RS485总线控制
通信波特率 1200bps 、2400bps、4800bps、9600bps、19200bps
地址码范围 0～255
预置点数目 255
自动巡航 8条（每条16个预置点）
净重 3Kg
防尘防水等级 IP66
三、系统操作
 1. 基本操作步骤：
2.1 充电及电池拆卸：

使用前须使用专用充电器插入充电口（DC25.2V)给便携主机充电4小时以上。

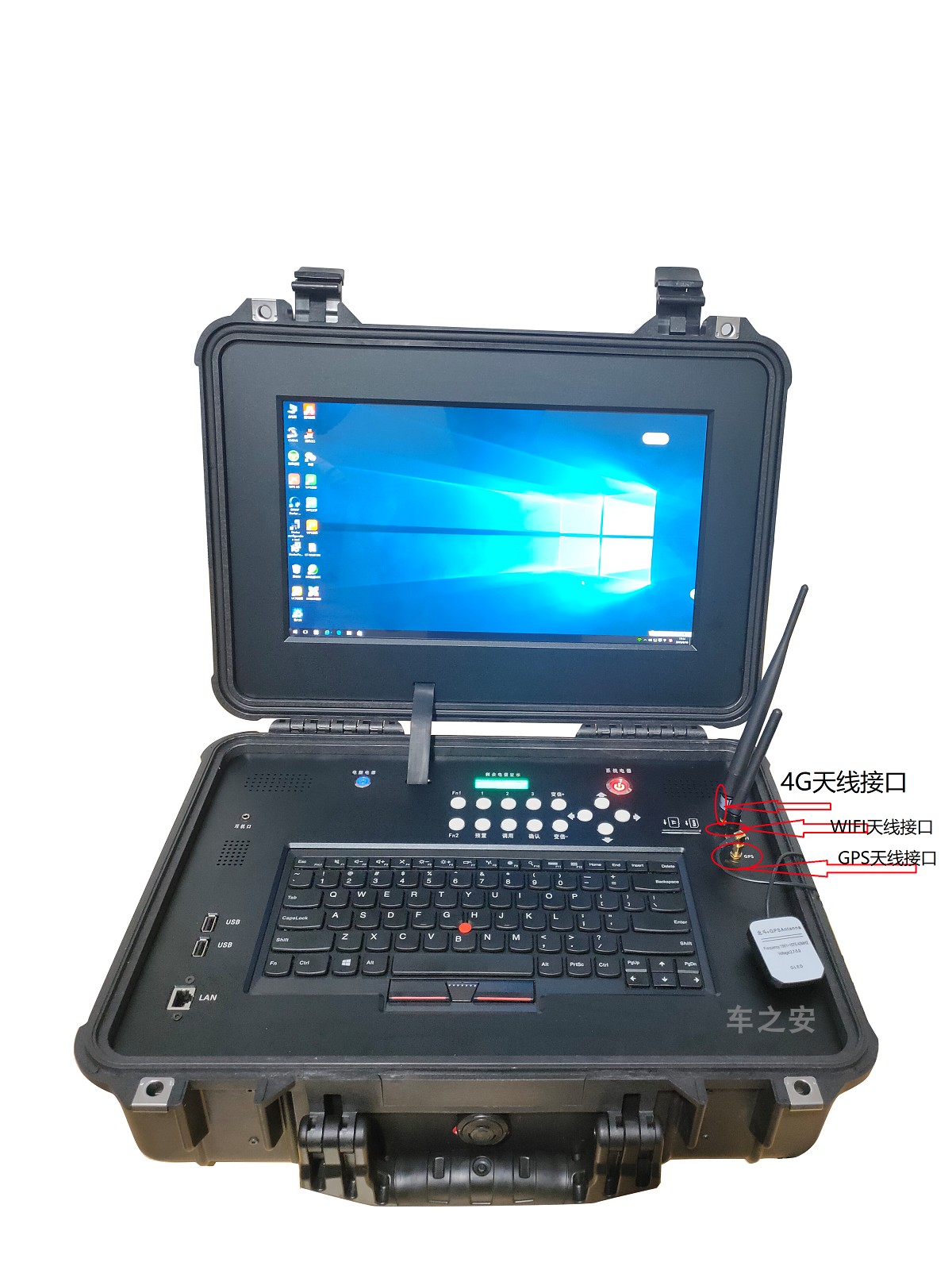

2.2 天线安装：

 对应将4G、WIFI、GPS天线，接到面板的接口上，并顺时针方向锁紧。
2.3 总电源及电脑系统开关：
打开便携主机盖，按动“系统电源”开关接通总电源。电压显示器上将显示电压读数。显示器电源同步上电，LED灯显红色。

2.4  点动“电脑电源”开关，则内置电脑启动，显示屏LED灯显绿色，win10系统启动。

2.5  进入电脑系统后，电脑桌面 的调试软件，可以对4G路由、WIFI及外置摄像机的功能调试。详细请参考《终端配置操作手册》





电脑连接WIFI热点上网。
2.6 联机：
架好升降架，放置布控球机在升降架托盘上。将10米电缆接入布控球机，锁
紧航空头螺丝。线缆另一头接入便携主机后部航空接头，锁紧螺丝。
2.7  滑鼠移动，双击 ，进入布控球机WEB登陆界面。用户名：admin，密码：
     a1234567。

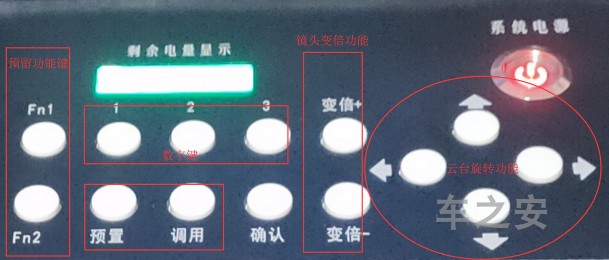

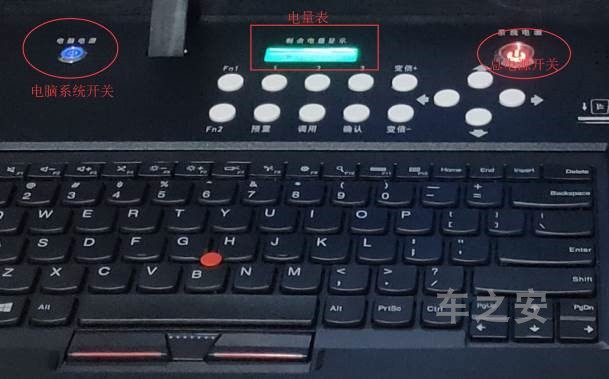

设备主控面板图如下：

2. 控制面板操作步骤：
(1)“预置”按键功能：预置位的设置用数字“1/2/3+预置”同时或快速,可设置1号、2号、3号预置位，用”上下左右”相应的方向键转到云台摄像机到需要的方位，然后再调用以下设置命令：
?8?5 按下”1”键不放的同时按下“预置”键，可设置摄像机 1 号预置点
?8?5 按下”2”键不放的同时按下“预置”键，可设置摄像机 2 号预置点
?8?5 按下”3”键不放的同时按下“预置”键，可设置摄像机 3 号预置点
(2)“调用”按键功能：调用摄像机预置点 ，“1+调用”同时或快速
?8?5 按下”1+调用”键，可调用摄像机 1 号预置点
?8?5 按下”2+调用”键，可调用摄像机 2 号预置点
?8?5 按下”3+调用”键，可调用摄像机 3 号预置点
(3)“ENTER”按键功能：
?8?5 长按住“ENTER”键，按键提示音；听到”滴”响一声后，按键音，再长按住”滴”响后再次启用按键音
?8?5 该箱体可以挂载两个摄像机同时，“1+ENTER”键启用1号云台地址；“2+ENTER”键启用2号云台地址
(4)云台镜头控制操作
?8?5 “变倍+”键和 “变倍-”键分别表示摄像机增大变倍、减小变倍
?8?5 通过“上下左右”按键可完成云台的上、下、左、右及复合运动的控制
(5)其他功能键
?8?5 “FN1”及“FN2”键，留作灯光、雨刷等功能
3. 拆卸及收纳步骤：
关机顺序：
（1）按正常顺序先关电脑（系统里关机，尽量避免直接按电脑的开关键）。
（2）将总开关按，则完成关闭总电源。合上便携主机上盖。
（3）拆下主机箱后侧拆下球机电缆，从布控球机上拆下电缆，盘绕整齐放入球机专用
       箱内。
（4）从升降架上取下布控球机，放入专用箱内。拆下升降架托盘放入球机箱内。
（5）降下升降杆， 收起支架。

   四、应用案例
搭配方案一：

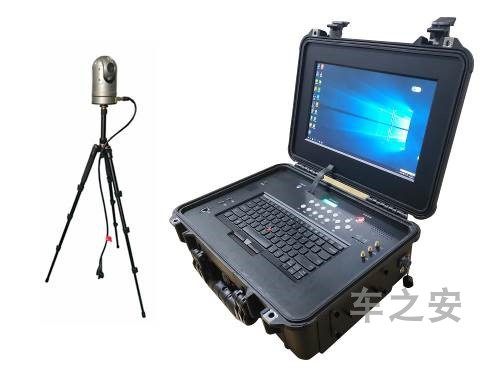

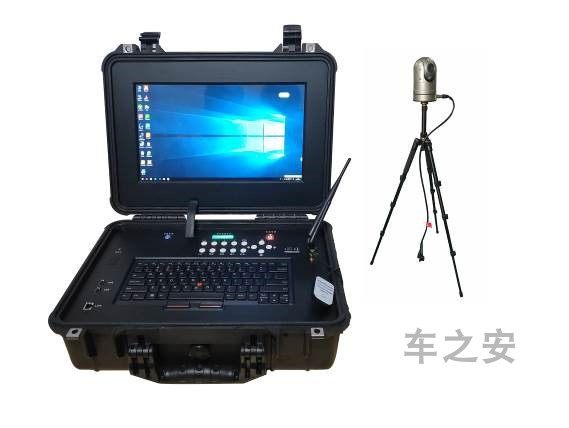

便携式应急指挥箱+4G高清布控球

搭配方案二：

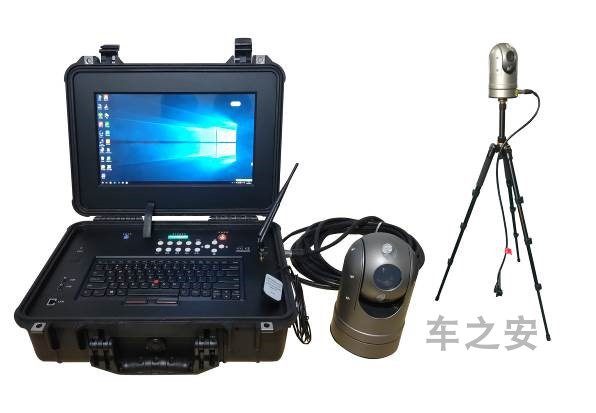

便携式应急指挥箱+网络数字高清1080P云台摄像机

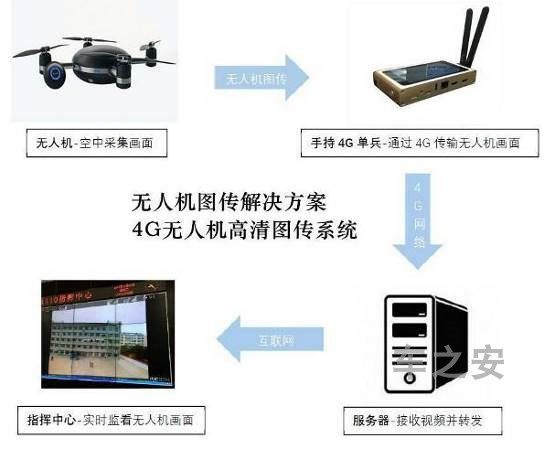

搭配方案三：搭配无人机

搭配方案四：搭配车载

设备清单（详细配件以定货清单为准）：


序号 部件名称 部件型号 数量 备   注
1 视频综合指挥箱 M1003 1台 便携箱含工业级电脑及15寸LCD及大容量电池组
2 网络数字云台
摄像机（选配） 20倍/1080P 1台 图像采集
可选配4G高清布控球机

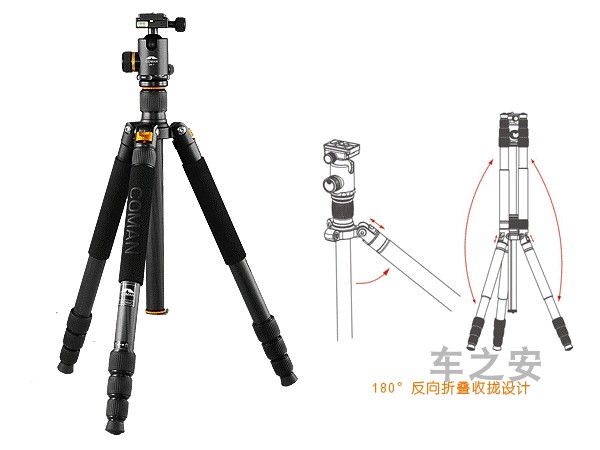

3 升降架（选配） 2米高 1个 布控球机支架
4 电源数据线（选配） 2米/10米 1条 布控球机带2米线
网络数字云台摄像机带10米线
与主机通信及供电
5 电源 DC25.2V/5A 1个 布控箱充电
6 小便携箱（选配） 1个 装布控球机及线缆
箱子防护资料：
http://v.youku.com/v_show/id_XMzMyNzUyNTQxMg==.html?spm=a2h0k.11417342.soresults.dtitle
