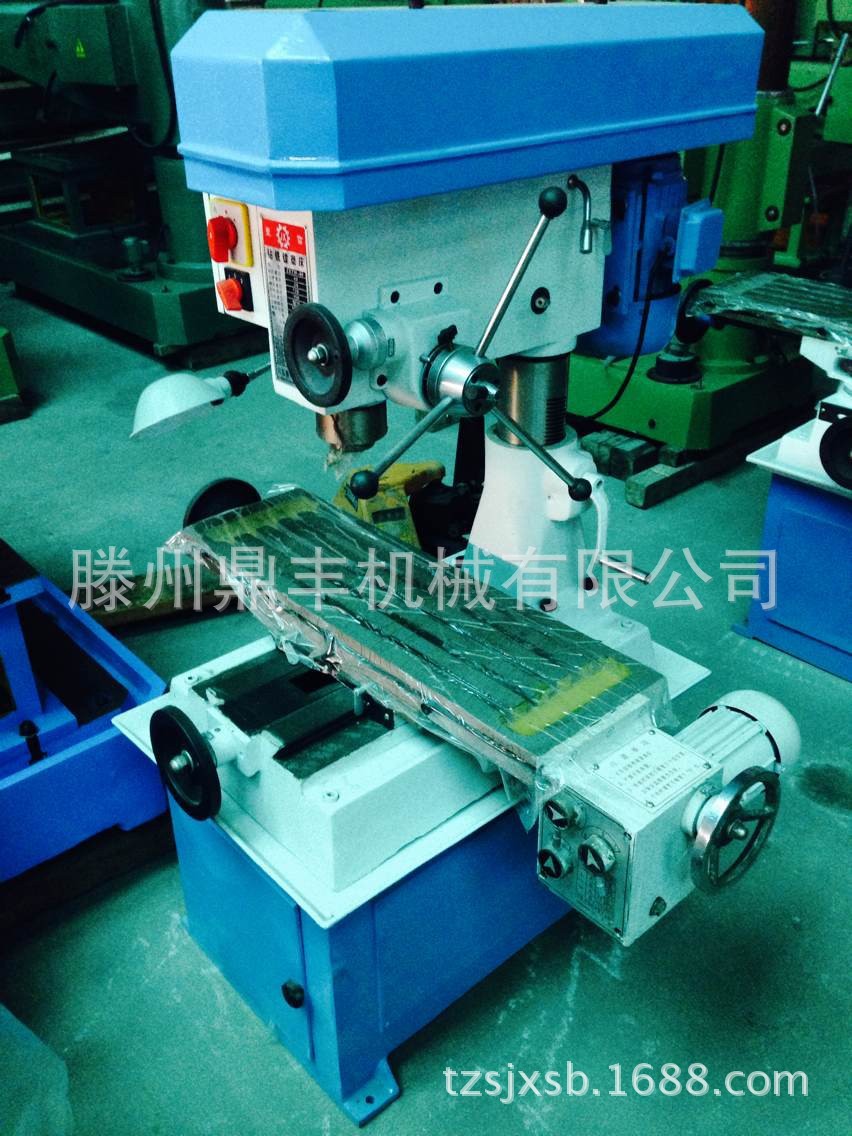

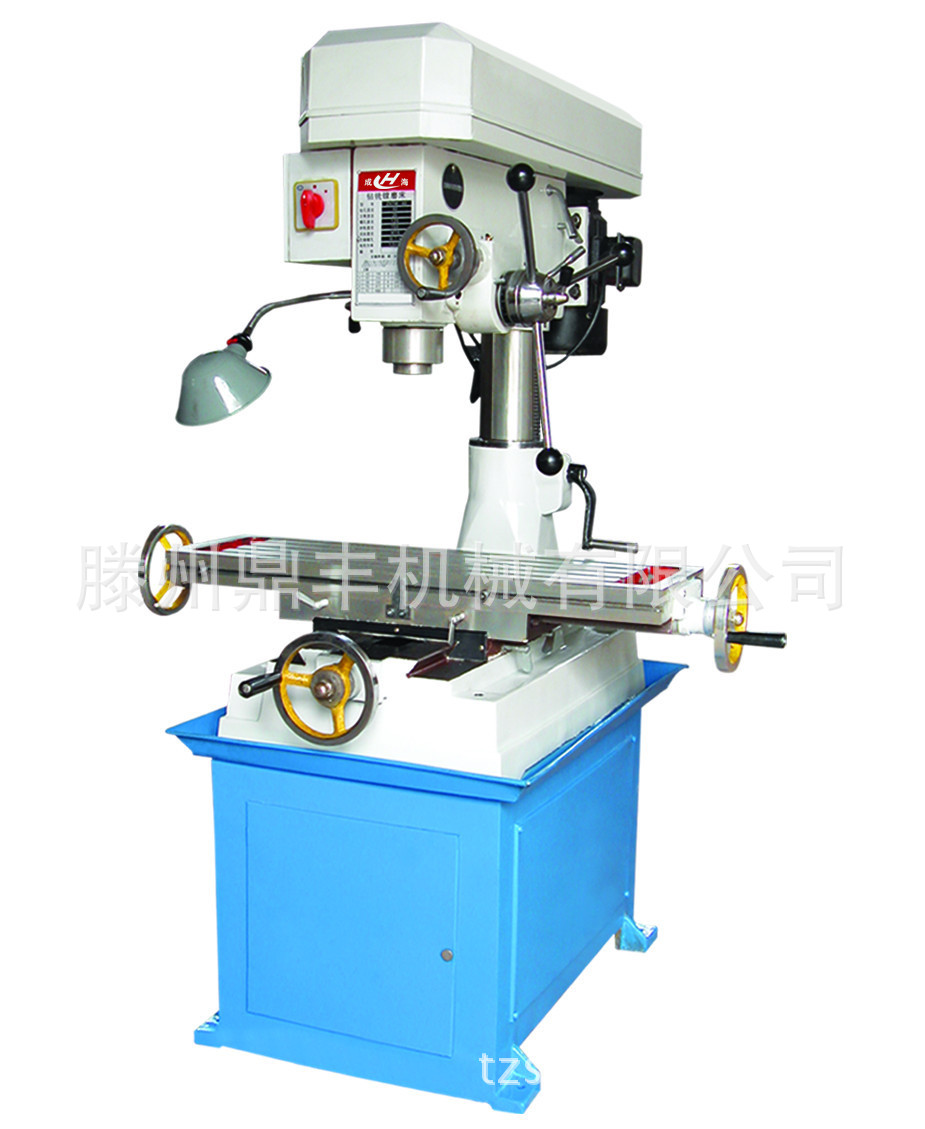

小型立卧式钻铣床





产品简介：



  ZXTM40钻铣床机床结构紧凑，体积小，灵活性高机身采用高级铸铁，经人工时效处理后精度高，寿命长。 主轴采用铬钼合金制作，配以精密级角接触轴承，经调质处理及精磨削，切削力强，精度高。各螺母采用高级磷青铜制造，耐磨性能高。



 主要特点

1.本机床采用皮带传动,噪音低,适合于在各种常用材料上钻、扩、铰孔及铣削。
2.本机床有12级变速，速度范围广，适合于各种常用的软硬材质的加工；
3.主轴箱及工作台均可升降，也可绕立柱回转，扩大了加工范围；
4.机身稳重结实，工作台尺寸达585×190mm；
5.本机床可根据用户需求配多轴器进行多孔同时钻、扩、铰、攻。
6.本机床可实现立、卧铣两种加工功能；立式主轴套筒具有手动和微动两种进给；
7.可实现立、卧铣两种加工功能。
8.立式主轴套筒具有手动和微动两种进给。
9.工作台导轨副超音频淬火后磨削。



用途

（1）适用于各种中小型零件加工，特别是有色金属材料；塑料；尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。
（2）钻铣床是一种中小型通用金属切削机床，即能卧铣，又能立铣。它适用于钻、扩、铰、镗、孔加工；如用圆片铣床、角度铣刀、形成铣刀及端面铣刀，能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后，可作为多方向的铣削工作。在装上附件分度头后，可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广泛，故适合一般修理与工具车间；单件或小批生产车间使用为宜。
（3）本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，长 刀杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。



日常保养：

1、清洗机床外表及死角，拆洗各罩盖，要求内外清洁、无锈蚀、无黄袍，漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检
查补齐螺钉、手球、手板，检查各手柄灵活可靠性。
2、主轴进刀箱保养：检查油质，保持良好，油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网，调整油压。
3、钻铣床摇臂及升降夹紧机构检查：检查调整升降机构和夹紧机构达到灵敏可靠。
4、钻铣床润滑系统检查：清洗油毡，要求油杯齐全、油路畅通，油窗明亮。
5、钻铣床冷却系统检查：清洗冷却泵、过滤器及冷却液槽。检查冷却液管路，要求无漏水现象。
6、钻铣床电器系统检查：清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常，有无漏油现象。各电器控制开关是否正常



产品参数：



钻孔最大直径：40        端铣最大宽度：100
立铣最大直径：20        镗孔最大直径：120
最大攻丝直径：M16        主轴端面至工作台距离：120-550
主轴转速范围：168-3160    主轴行程：120
工作台尺寸：800X240      工作台行程：400X250
外形尺寸：1000X1050X1330   电机功率：1.5
机床重量：410/460
