DWQZ 型系列电涡流传感器

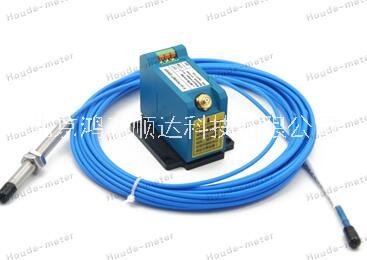

1、概述 电涡流传感器是一种非接触式的线 性化测量工具。具有长期工作可靠性 好、测量范围宽、灵敏度高、分辨率高、 响应速度快、抗干扰力强、不受油污等 介质的影响等优点，因此广泛应用于电 力、石油、化工、冶金、等行业对汽轮 机、水轮机、鼓风机、压缩机、齿轮箱、 大型冷却泵等大型旋转机械的动态和 静态非接触式位移测量。列如： 径向和轴向的轴位移 差胀 轴偏心 轴振动 键相 转速 为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头 规格（直径）区分则可分为 DWQZΦ8ｍｍ、DWQZΦ11ｍｍ、DWQZΦ25ｍｍ三种规格， 如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为 5ｍ和 9ｍ两种 类型。 2、系统组成 DWQZ 型系列电涡流传感器由 DWQZ 探头、DWQZ 延伸电缆、DWQZ 前置器三部份组成。 DWQZ 探头 探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的 测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据 不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和 1ｍ或 0.5 ｍ电缆长度的探头； DWQZ 延伸电缆 延伸电缆的两端都安装有 SMA 自锁插头，其中一头配备了防油保护套，专用于 保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为 4ｍ、4.5 ｍ、8ｍ、8.5ｍ四种。 DWQZ 前置器 前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、 线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的 DWQZ 型电涡流传感 器。拫据配用探头的直径规格，DWQZ 前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格， 根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为 5ｍ、9ｍ二种类型。
