• 额定电压30V/60V/100V/200V/300V/600V
• 电压全5位显示，电流全4位显示
• 低纹波和低噪声
• 最 高1mV和1mA的分辨率，电源输出更精准
• 优异的动态响应时间<10ms
• 高显示精度和高编程精度
• 启动无过冲，并且可设定电压和电流的上升斜率
• 实时功率显示，单次工作时间和累积工作时间显示
• 标配接口：RS232&RS485



一、 产品参数

技术参数	Technical Data	WSD  3000W系列
交流：供电	AC:Supply
- 电压	-Voltage	单相220VAC±10%
- 频率	-Frequency	50-60HZ
- 功率因素	-Power Factor	＞0.92
直流：电压	DC:Voltage
- 精 确度	- Accuracy	＜额定值的0.1%（CV模式下）
- 0-100%的负载调整率	- Load regulation 0-100%	＜额定值的0.05%
- ±10%△UAC线性调整率	- Line regulation ±10%△UAC	＜额定值的0.05%
- 带载10-100%调整需时	- Regulation 10-100% load	＜2ms
- 带载10-90%上升时间	- Rise time  10-90%	＜10ms-10S（客户可设定）
- 过压保护	- Overvoltage protection
直流：电流	DC:Current
- 精 确度	- Accuracy	＜额定值的0.2%（CC模式下）
- 1-100%的负载调整率	- Load regulation 1-100%	＜额定值的0.15%
- ±10%△Uac线性调整率	- Line regulation ±10%△UAC	＜额定值的0.05%
直流：功率	DC:Power
- 精 确度	- Accuracy	＜额定值的0.5%
保护功能	Protection	输出限压保护，输出限流保护，输出限功率保护，温度保护
隔离耐压	Insulation
-交流输入对外壳	- AC input to enclosure	1500VDC
-交流输入对直流输出	- AC input to DC output	1500VDC
-直流输出对外壳（PE）	-DC output to enclosure（PE）	500VDC
数字接口	Digital interfaces	RS232/RS485，二者选一
冷却方式	Cooling	风冷
工作温度	Operation temperature	-5℃-45℃
存储温度	Storage temperature	-20℃-60℃
相对湿度	Humidity	＜80%，无凝露
尺寸(宽*高*深)	Dimensions（W H D）	425*88*420mm
重量	Weight	12KG


产品选型表：

型号	电压	电流	功率	电压纹波
WSD3010H	0-30.000V	0-100.0A	3000W	Vrms＜0.3%
WSD6050	0-60.000V	0-50.00A	3000W	Vrms＜0.3%
WSD10H30	0-100.00V	0-30.00A	3000W	Vrms＜0.3%
WSD20H15	0-200.00V	0-15.00A	3000W	Vrms＜0.3%
WSD30H10	0-300.00V	0-10.00A	3000W	Vrms＜0.3%
WSD60H05	0-600.00V	0-5.000A	3000W	Vrms＜0.3%

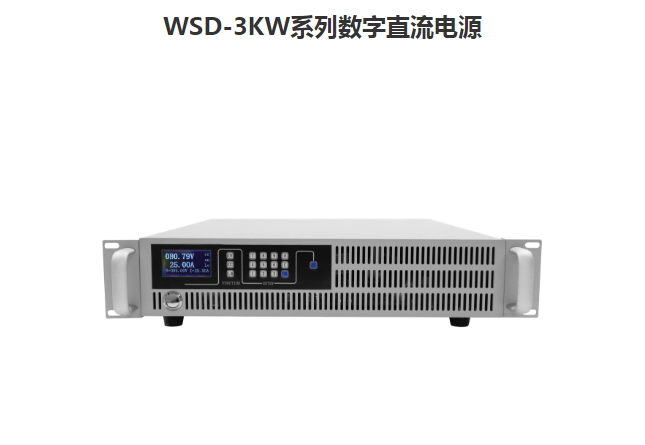

二、产品介绍：
     WS-D系列数字按键式直流电源供应器是一款由微处理器控制的高性能直流电源供应器。本系列产品本系列产品具有高
准确性、高精 确度、高稳定性等优良电子特性。是研究单位、实验室作为可调直流电源或生产线作为产品寿命测试电源的
最 好选择。本系列产品设计有完善的过电压、过温度保护线路，产品的可靠性更高。

三、产品行业应用：
1. LED、节能灯等灯具测试及老化
2. 开关电源、电源适配器
3. 光伏、逆变器测试老化
4. 航空航天、国防军工
5. 电动车电机、控制器、直流马达测试及老化
6. 电容器、电阻、继电器、晶体管、传感器等电子器件
7. 电解、电镀、腐蚀铝箔加工等液晶屏、触摸屏等显示器
8. 汽车电子、直流电机、电机控制器、点烟器、影音测试老化等

四、产品原理：

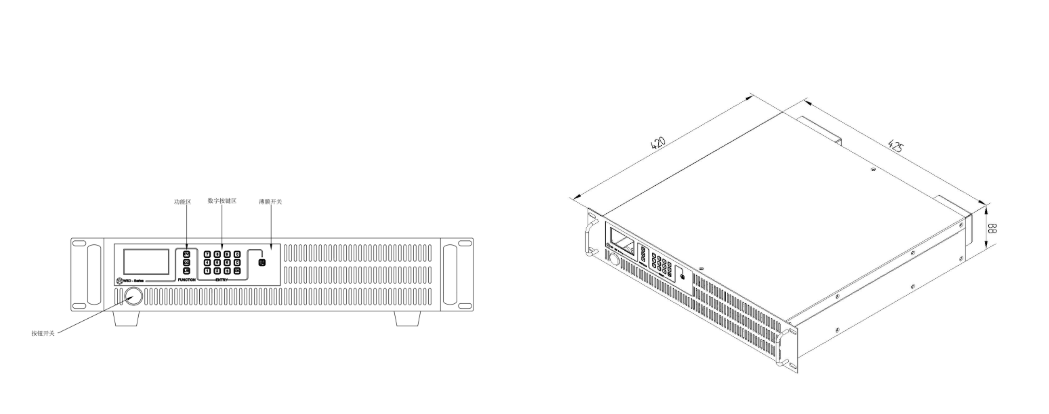

五、前面板示图和尺寸图

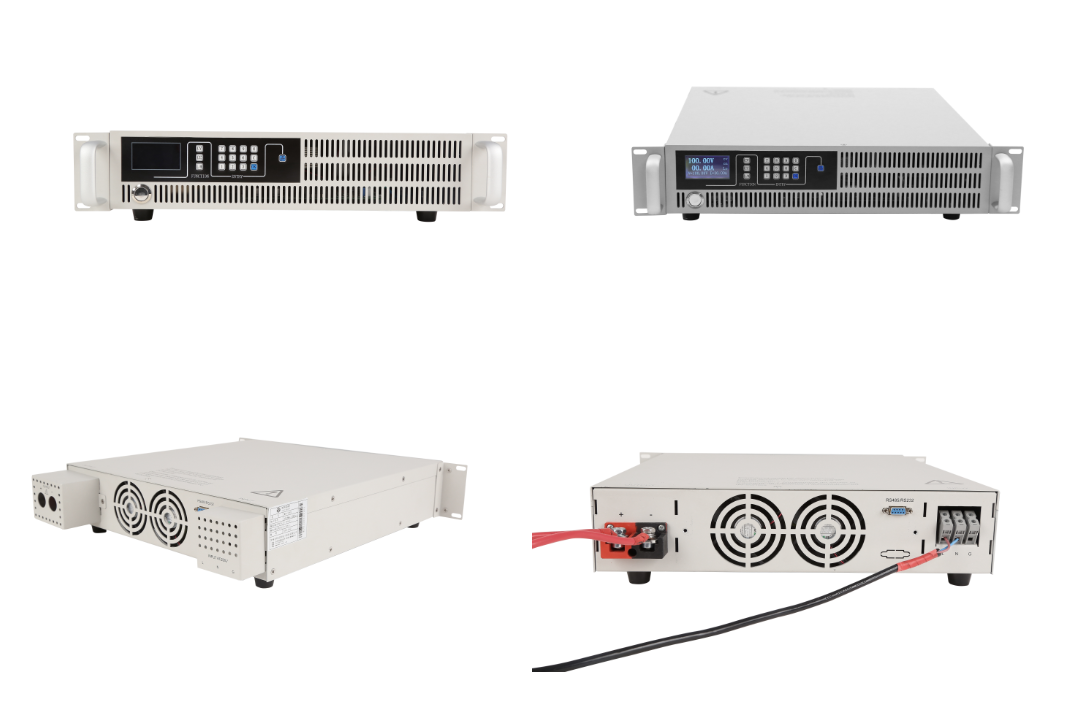

七、产品实物图

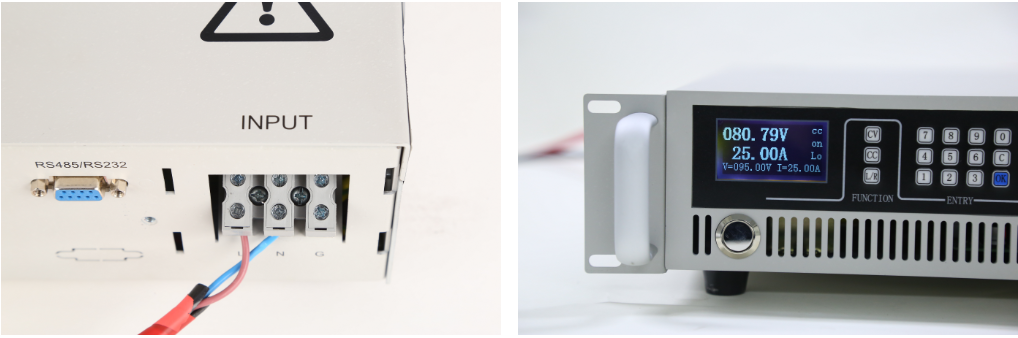

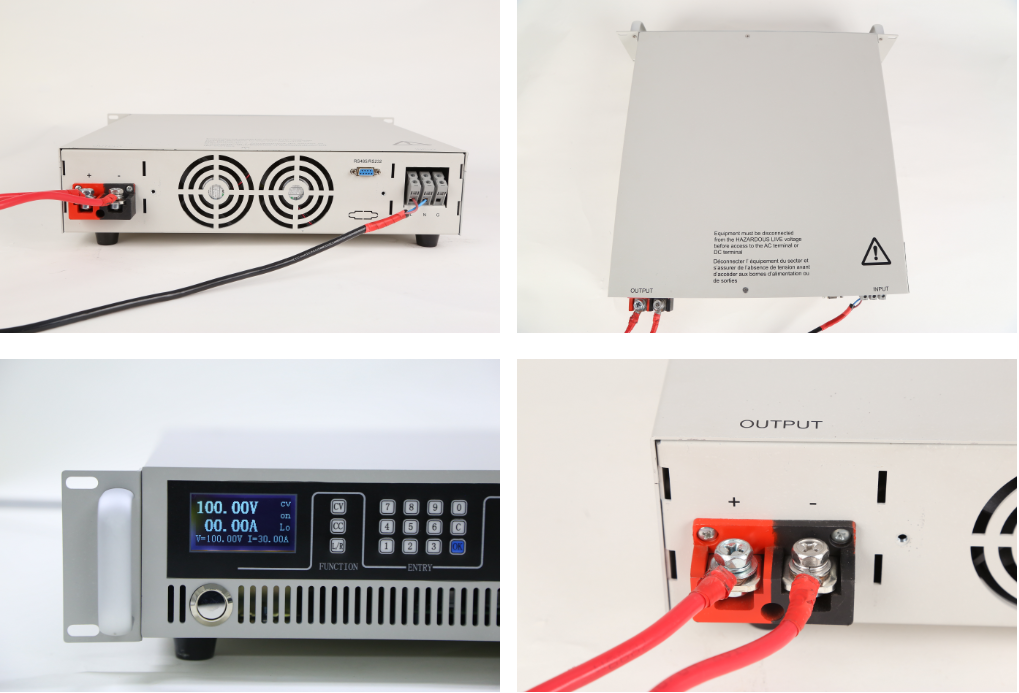

八、产品细节图




产品特点：
1、激光工艺生产的产品机箱，是机箱细节更显完善
2、独特的烤漆工艺和配色，使直流电源外观美观大方
3、各类标识采用丝印（除产品标签）
4、产品内部PCBA和DIP工艺，提升产品组装效率和减少人为故障
5、产品内部结构件设计，使产品杜绝因运输造成的损坏
6、产品包装设计也能减少因运输造成的损坏
7、生产流程设置节点检查，减少组装不良率
8、QC检测，使每台电源都能满足客户需求
9、电压5位显示，最 低1mV的分辨率；电流4位显示，最 低1mA的分辨率
10、该系列直流电源有电压和电流的预设功能
11、高显示精度：CV模式下电压显示精度0.1%；CC模式下电流显示精度0.2%
12、液晶屏显示
13、预设电压/电流值;输出电压/电流值;工作模式;本地/远控;启动/停止同时显示在一个界面，方面客户监控直流电源状态
14、该系列直流电源的电压低纹波，同时电流也低纹波，可以作为恒流源使用
15、电压和电流无启动冲击，同时可以设定电压和电流的上升斜率
16、动态响应时间优异
17、标配RS232&RS485接口
18、电源可以实现功率显示，也有单次的工作时间和累积的工作时间显示
19、性价比高，可以迎合中高端应用行业
20、各型号产品备有库存，客户直接提货
21、保修期1年（可拓展至3年），保修期内无需客户端出任何费用即可享受我司售后
22、售后响应时间小于2小时（限常规类产品）
