边坡在线监测系统

边坡自动化在线监测系统

一、远程监测组成单元

   远程监测单元（GR-MCU485）系统主要由数据采集系统、电源系统、GPRS无线数据传输终端、防雷器件、接线与通讯接口、防水工业机箱等组成。

1、数据采集器

　　采用无线数据采集器，还可采用智能读数仪对数据进行采集。

2、电源系统

　　采用高精度线性11–24VDC电源及定电压电源，可为数据采集器和传感器供电 。

3、GPRS无线数据传输终端

采用GPRS DTU型无线数据传输终端。GPRS DTU可为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络，利用手机GPRS网络平台实现数据信息的透明传输。支持根据域名和IP地址访问中心多种工作模式选择，支持串口软件升级和远程维护，使用方便、灵活。

4、防雷器件

　　安装在户外的边坡监测系统的关键部件均需经过防雷保护，采用专用电源防雷器对电源进行D级电涌防护，输入信号接入保护等级为IP00的信号防雷板进行过压保护。数据传输通过天馈防雷器后与发射天线联接。系统与大地之间应用专用防雷接地线连接，确保整个系统不遭受雷击和其它高电压破坏。

5、工业防水机箱

　　采用适于野外应用的防水板金机箱，做工精细。厚度为1.5mm或2mm供选择，防护等级可达到IP58。

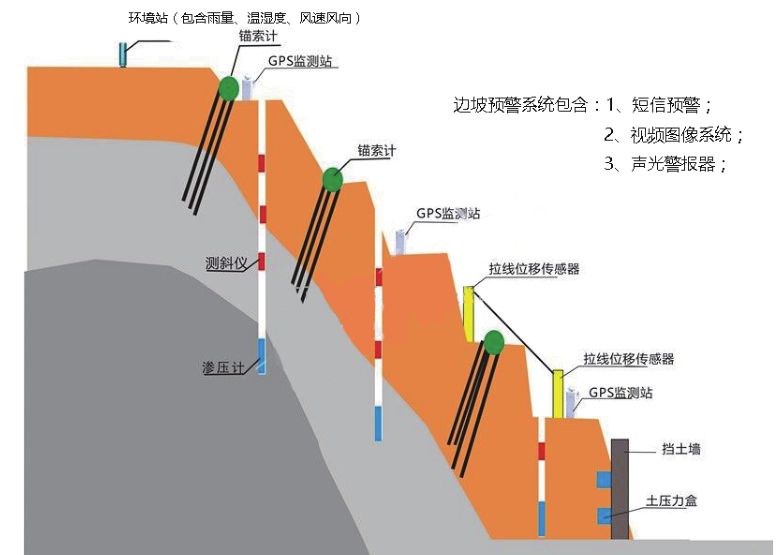

二、边坡自动化在线监测的参数

1、边坡锚索应力监测---锚索计

2、边坡渗压水位监测--- 渗压计

3、边坡裂缝监测--- 表面测缝计

4、边坡降雨量监测 --- 雨量计

5、边坡内部位监测 -- 倾角计

6、边坡沉降监测 ---压差式静力水准仪
