步进式驱动器

丹佛斯！ICAD600-9900-ICAD1200A步进式驱动器的性能特点

■ 设计专门应用于工业制冷系统。
■ 应用了领先的高速步进马达技术。

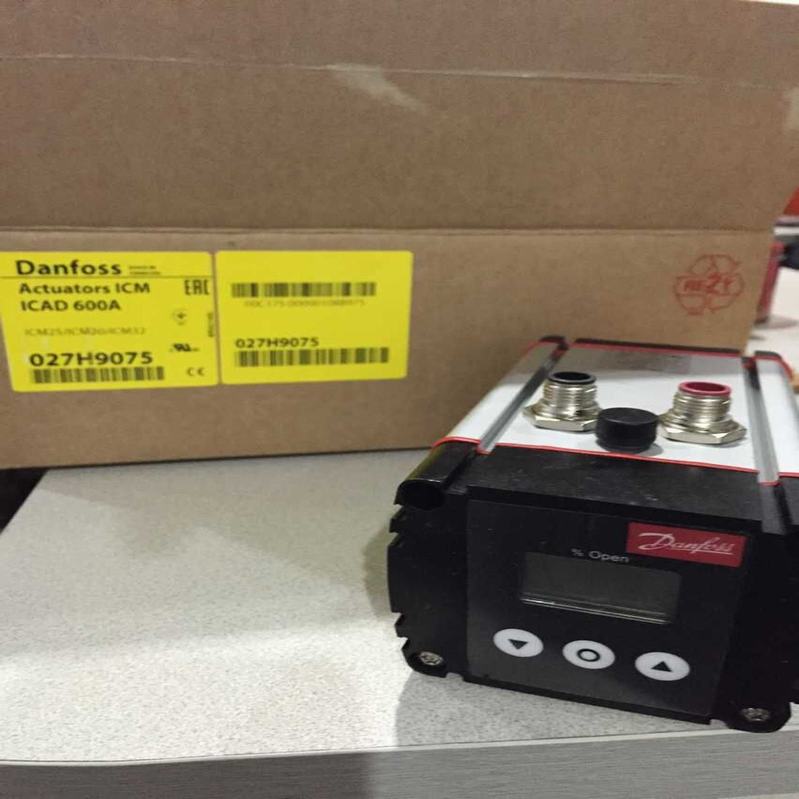

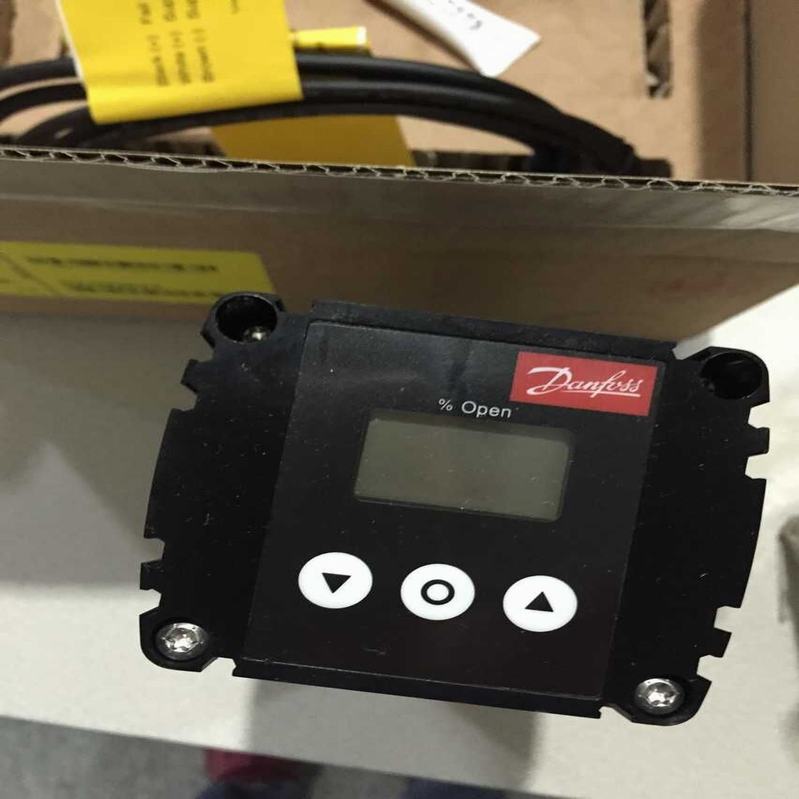

■ 七段 LCD显示屏和三个编程按键。
■ 阀的开度可以在 LCD显示器上直接读取。
■ 可以在驱动器上轻松的设定不同的应用 (如改
变驱动器的速度，开关，断电安全保护和阀
门调节方式等 )
■ 全开到全关的时间: 根据不同的阀门从3~45秒。
■ 可以连续调节或开关调节。
■ 在运行时可以选择多种阀门开关速度。
■ 可查看历史报警。
■ 密码保护
■ 控制信号输入 :
4-20 mA, 0-20 mA, 0-10 V, 2-10 V
一个或两个数字输入
■ 位置反馈 : 0-20 mA, 4-20 mA(ICM)
■ 三位开关反馈。
■ 步长 : 20微米 /步 (0.02mm每步 )
■ 总步长 : 25~1000步根据不同的型号
■ 自动校准，中性区
■ 如果出现非正常断电的情况，可以有多种安
全模式选择。当断电时，ICM可以设置成 :
关闭 ICM；
打开 ICM；
停在当前位置；
ICM运行到预先设定的开度。
■ 密封型磁力电动机
■ 防护等级 : IP67~NEMA 6
■ 认证 : CE，UL，CRN

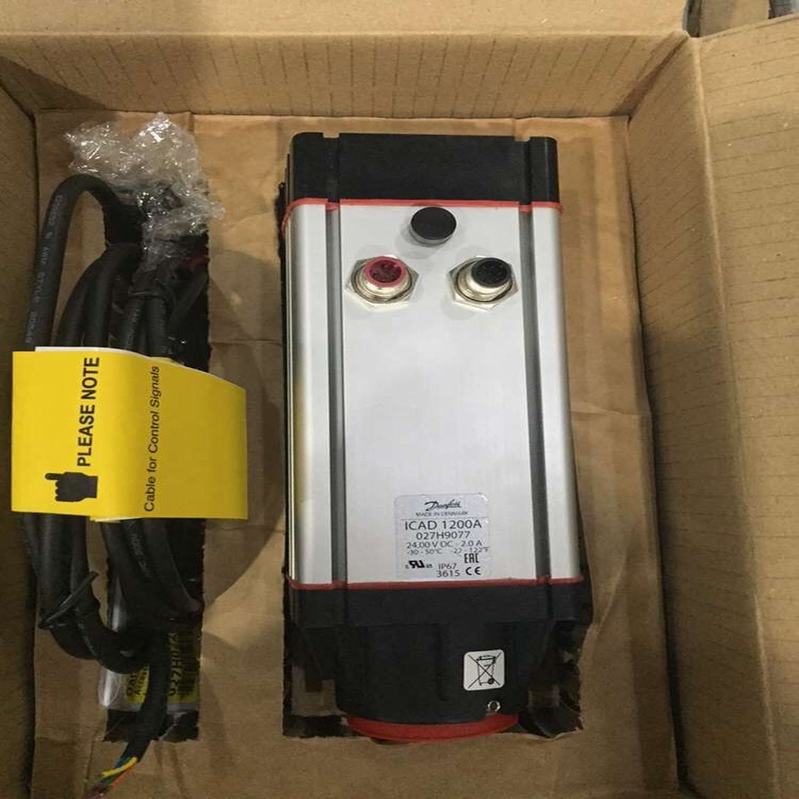

■ ICAD1200A确保反馈准确的阀门位置
丹佛斯！ICAD600-9900-ICAD1200A步进式驱动器的参数

■ 材质
外壳
铝
ICAD顶部
PBT塑料
■ 重量
ICAD 600A: 1.2kg (2.64lb)
ICAD 1200A: 1.9kg (4.19lb)
■ 温度范围 (环境 )
-30℃ /+50℃ (–22℉ /122℉ )
■ 防护等级
IP67(~NEMA 6)
■ 电气连接
■ 使用 M12接头连接 ICAD。ICAD有两个内置的
M12公接头：
供电：4针 M12公接头
控制信号：8针 M12公接头
ICAD可配备 (1.5m(60 in.))长电缆或不带电缆的
母接头：
配有 4针母接头供电电缆
3×0.34 mm 2 (3×~22AWG)
8针 M12母接头控制电缆
7×0.25 mm 2 (7×~24AWG)
也可以提供配有其他长度的 M12母接头。参
见“备件和配件”章节。
供电电源在输入输出间具有直流隔离保护
供电电压  24V d.c ., +10%/-15%
负载：  ICAD600A：1.2A
ICAD1200A：2.0A
断电安全保护： 最小 19V d.c，最大 26.4V d.c.
负载：  ICAD600A：1.2A
ICAD1200A：2.0A
模拟输入 -电流或电压
电流：  0/4-20mA
负载：  200Ω
电压：  0/2-10V d.c.
负载：  10kΩ
模拟输出：0/4-20mA
负载：≤ 250Ω
数字输入 -通过无电压的接触 (建议使用镀金触
点的信号 /通讯继电器 )来实现数字 ON/OFF输
入 -使用的电压输入
ON：接触阻抗 <50Ω
OFF：接触阻抗 >100kΩ
数字输出 -3个 NPN晶体管输出
外部供电：5-24V d.c. 相同的供电电压可作为
ICAD的供电，但请注意电位隔离系统会因此受
到损坏。
输出负载：50Ω
负载：最大 50mA
