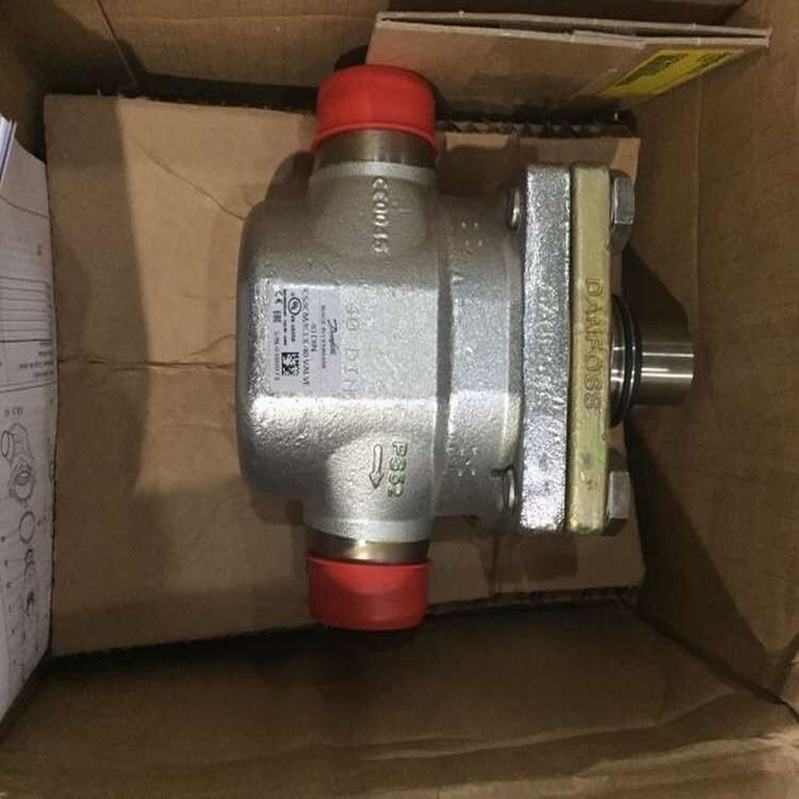

ICM32-40-A-ICM20-25B-Danfoss 电动流量调节阀的结构组成

ICM电动阀属于 ICV(工业控制阀门 )家族，是
两种成员之一。
ICV成员
-ICS 伺服工业控制阀门
-ICM 工业控制电动阀门
电动阀包括四个组件构成：阀体、阀盖、功
能模块、执行器。在 ICM20-65中阀盖和功能
模块是一体的。
ICM是由执行器 ICAD(工业控制执行器带显示
屏 )直接驱动的电动阀。
ICM设计用来调节有相变和没有相变的液体
管路膨胀过程或控制干和湿回汽管路和热汽
管路的温度或压力。
ICM电动阀芯的平衡设计使 ICM从 DN20到
DN150全系列只需要三种尺寸的 ICAD执行器
就可驱动。ICM电动阀和 ICAD执行器组装很
紧凑。
ICM32-40-A-ICM20-25B-Danfoss 电动流量调节阀的功能特点

ICM工业控制电动阀，使用带数字显示的电动马
达驱动。
马达的驱动力以磁力的形式透过不锈钢顶腔 (b)
作用在磁偶 (a)上，因此不需要填料函。磁铁 (a)
的旋转，带动阀杆 (c)、阀芯 (d)、PTFE阀板 (e)
垂直升 /降，从而开大 /关小 ICM 。在 ICM阀处
于关闭位置时，电动马达的驱动力、PTFE阀板、
抗气蚀阀座提供了有效的密封，防止内漏。为
了防止系统内的杂质损坏 PTFE阀板 (e)和阀座
(f)，建议在阀前安装过滤器。参见第 14页关于
过滤器尺寸和应用的建议。
ICM 20-65
阀进口压力 (P1)作用在 PTFE阀板 (e)上，并通过
中空阀芯组件作用在活塞 (g)顶部，从而平衡了
作用在活塞上的压力。任何在阀芯 (d)的积液都
会平衡到阀门出口而不影响阀门的性能。
ICM 100-150
阀进口压力 (P1)作用在 PTFE阀板 (h)上，并通过
平衡孔 (i)，确保伺服活塞 (j)的压力平衡。这会
平衡压力P1和P2。 在开阀的过程中， 导引活塞(k)
将从在主活塞 (j)的阀座中上升。这将使压力 P2
从主活塞 (j)中泄到阀门的出口。压力 P1将作用
在主活塞 (j)的下部，推动它打开。这将关闭导
引活塞 (k)和主活塞 (j)之间的间隙直到压力 P1
基本原理 (阀门 )
和 P2再度平衡。当压力 P1和阀门出口之间没有
压差，导引活塞 (k)会贴在主活塞 (j)上来确保打
开完全。
